Utilisation des commandes ping et traceroute sur les modèles SG550XG et SG350XG

Objectif

Les modèles SG550XG et SG350XG comprennent des outils ping et traceroute intégrés, qui peuvent être utilisés pour tester les communications réseau du commutateur. La commande ping utilise des paquets d’écho ICMP (Internet Control Message Protocol) pour tester l’accessibilité d’un hôte sur le réseau, et renvoie des informations telles que le temps aller-retour et l’état des paquets. Traceroute affiche la route et le temps qu’un paquet prend lors de son déplacement vers un hôte réseau.

L'objectif de ce document est de vous montrer comment utiliser les commandes ping et traceroute sur les modèles SG550XG et SG350XG.

Périphériques pertinents

· SG550XG

· SG350XG

Version du logiciel

•v 2.0.0.73

Utilisation des outils Ping et Traceroute

Ping

Étape 1. Connectez-vous à l'utilitaire de configuration Web et choisissez Administration > Ping. La page Ping s'affiche.

Étape 2. Dans le champ Définition d'hôte, sélectionnez une case d'option pour spécifier comment l'hôte distant sera identifié. Sélectionnez Par adresse IP pour désigner l'hôte par son adresse IP. Sélectionnez Par nom pour désigner l'hôte par son nom d'hôte. Si vous êtes en mode d'affichage de base, passez à l'étape 7 (le mode d'affichage peut être modifié avec la liste déroulante dans le coin supérieur droit de l'utilitaire de configuration Web).

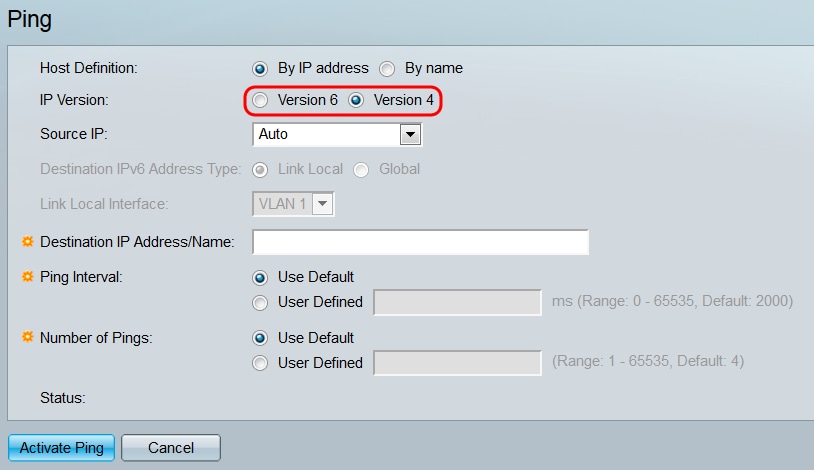

Étape 3. Si vous affichez la page Ping en mode d'affichage avancé, plusieurs champs supplémentaires sont disponibles. Dans le champ Version IP, sélectionnez une case d'option pour choisir la version IP que le commutateur utilisera lors de la requête ping. Sélectionnez Version 4 pour utiliser IPv4 et Version 6 pour utiliser IPv6.

Étape 4. Dans la liste déroulante Source IP, sélectionnez l'adresse IP à partir de laquelle le commutateur enverra la requête ping. La valeur par défaut est Auto, qui indique au commutateur de calculer l'adresse source en fonction de l'adresse de destination. Si vous avez sélectionné Version 6 dans le champ IP Version, passez à l'étape 5 ; sinon, passez à l'étape 7.

Étape 5. Dans le champ Destination IPv6 Address Type, sélectionnez une case d'option pour indiquer le type d'adresse IPv6 de la destination.

Les options sont les suivantes :

Liaison · locale : l'adresse IP identifie de manière unique les hôtes sur une liaison réseau unique. Une adresse link-local a un préfixe FE80, n'est pas routable et ne peut être utilisée que pour la communication sur le réseau local. Si une adresse link-local existe sur l'interface, cette entrée remplace l'adresse dans la configuration.

· Global : adresse de monodiffusion globale IPv6 visible et accessible à partir d'autres réseaux. Si vous sélectionnez cette option, passez à l'étape 7.

Étape 6. Si vous avez sélectionné Liaison locale dans le champ Type d'adresse IPv6 de destination, choisissez une interface de liaison locale dans la liste déroulante Interface locale de liaison.

Étape 7. Dans le champ Destination IP Address/Name, saisissez l'adresse IP ou le nom d'hôte de l'hôte distant, selon votre sélection dans le champ Host Definition. Si vous êtes en mode Affichage de base, passez à l'étape 10.

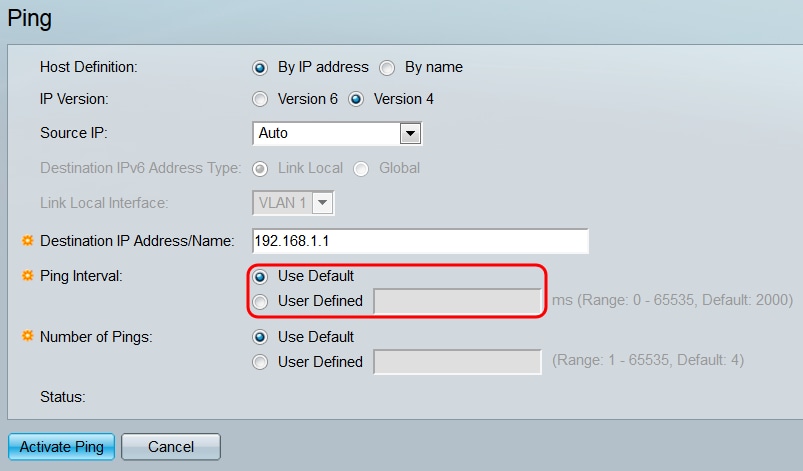

Étape 8. Dans le champ Intervalle Ping, sélectionnez une case d'option pour spécifier la durée d'attente du commutateur entre l'envoi des paquets. Sélectionnez Utiliser par défaut pour utiliser le paramètre par défaut (2 000 ms) ou Défini par l'utilisateur pour entrer une durée personnalisée (plage comprise entre 0 et 6 535).

Étape 9. Dans le champ Nombre de requêtes ping, sélectionnez une case d'option pour spécifier le nombre de requêtes ping que le commutateur enverra à la destination. Sélectionnez Utiliser par défaut pour utiliser le paramètre par défaut (4 requêtes ping) ou Défini par l'utilisateur pour entrer un numéro personnalisé (la plage est comprise entre 0 et 65 535).

Étape 10. Cliquez sur Activate Ping pour démarrer la requête ping ou cliquez sur Cancel pour effacer les paramètres.

Étape 11. Pendant le traitement de la requête ping, une barre de chargement apparaît. Cliquez sur le bouton Stop Ping sous cette barre pour annuler la requête ping.

Étape 12. Une fois la requête ping terminée, plusieurs champs de la page sont mis à jour avec des informations.

Les champs sont les suivants :

· Number of Sent Packets : affiche le nombre total de paquets de requête d'écho ICMP envoyés à l'hôte distant.

· Number of Received Packets : affiche le nombre total de paquets de réponse d'écho ICMP reçus de l'hôte distant.

· Packet Lost : indique le pourcentage de paquets de requête d'écho qui n'ont jamais reçu de paquet de réponse d'écho correspondant.

· Temps de trajet minimum aller-retour : affiche le temps de trajet aller-retour de paquet le plus rapide de tous les paquets envoyés.

· Maximum Round Trip Time : indique le temps de transmission aller-retour de paquets le plus lent de tous les paquets envoyés.

· Temps moyen de trajet aller-retour : indique le temps moyen de trajet aller-retour de tous les paquets envoyés.

· Status : affiche l'état de retour de la requête ping.

Traceroute

Étape 1. Connectez-vous à l'utilitaire de configuration Web et choisissez Administration > Traceroute. La page Traceroute s'affiche.

Étape 2. Dans le champ Définition d'hôte, sélectionnez une case d'option pour spécifier comment l'hôte distant sera identifié. Sélectionnez Par adresse IP pour désigner l'hôte par son adresse IPv4. Sélectionnez Par nom pour désigner l'hôte par son nom d'hôte. Si vous êtes en mode Affichage de base, passez à l'étape 5. Si vous avez sélectionné Par nom dans ce champ et que vous êtes en mode d'affichage Avancé, passez à l'étape 4.

Étape 3. Si vous affichez la page Traceroute en mode d'affichage avancé, plusieurs champs supplémentaires sont disponibles (le mode d'affichage peut être modifié avec la liste déroulante dans le coin supérieur droit de l'utilitaire de configuration Web). Dans le champ IP Version, sélectionnez une case d'option pour choisir la version IP que le commutateur utilisera lors de l'exécution de la commande traceroute. Sélectionnez Version 4 pour utiliser IPv4 et Version 6 pour utiliser IPv6.

Étape 4. Dans la liste déroulante Source IP, sélectionnez l'adresse IP à partir de laquelle le commutateur enverra la commande traceroute. La valeur par défaut est Auto, qui indique au commutateur de calculer l'adresse source en fonction de l'adresse de destination.

Étape 5. Dans le champ Host IP Address/Name, saisissez l'adresse IP ou le nom d'hôte de l'hôte distant, selon votre sélection dans le champ Host Definition. Si vous êtes en mode Affichage de base, passez à l'étape 8.

Étape 6. Dans le champ TTL, sélectionnez une case d'option pour spécifier le nombre maximal de sauts autorisé par la commande traceroute. La fonction TTL (durée de vie) est utilisée pour empêcher que le paquet ne soit coincé dans une boucle sans fin ; si un paquet dépasse sa valeur de durée de vie, le routeur suivant auquel il arrive le supprime et renvoie un paquet ICMP Time Exceeded au commutateur. Sélectionnez Utiliser par défaut pour utiliser le paramètre par défaut (30) ou Défini par l'utilisateur pour entrer un numéro personnalisé (la plage est comprise entre 1 et 255).

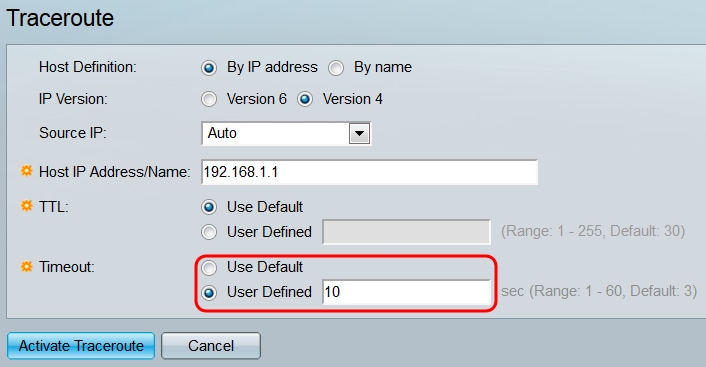

Étape 7. Dans le champ Timeout, sélectionnez une case d'option pour spécifier la durée pendant laquelle le commutateur attend un paquet de retour avant de le déclarer perdu et de passer au paquet suivant. Sélectionnez Utiliser par défaut pour utiliser le paramètre par défaut (3 ms) ou Défini par l'utilisateur pour entrer un numéro personnalisé (la plage est comprise entre 1 et 60).

Étape 8. Cliquez sur Activer Traceroute pour démarrer traceroute ou cliquez sur Annuler pour effacer les paramètres.

Étape 9. Pendant le traitement de la commande traceroute, une barre de chargement apparaît. Cliquez sur le bouton Stop Traceroute sous cette barre pour annuler la commande traceroute.

Étape 10. Une fois la commande traceroute terminée, la table traceroute apparaît, qui contient toutes les informations renvoyées. Traceroute envoie trois paquets à l’hôte distant et les informations individuelles de chaque paquet se trouvent sous chaque champ Round Trip 1-3.
