Exemple de configuration d'un VPN SSL client léger (WebVPN) sur ASA avec ASDM

Introduction

La technologie Thin-Client VPN SSL permet l'accès sécurisé pour certaines applications dotées de ports statiques, telles que Telnet(23), SSH(22), POP3(110), IMAP4(143) et SMTP(25). Vous pouvez utiliser Thin-Client VPN SSL en tant qu'application déterminée axée sur l'utilisateur, axée sur la politique, ou les deux à la fois. C'est-à-dire que vous pouvez configurer l'accès selon chaque utilisateur, ou que vous pouvez créer des Politiques collectives auxquelles vous ajoutez un ou plusieurs utilisateurs.

• VPN SSL sans client (WebVPN) - Fournit un client distant nécessitant un navigateur Web compatible SSL pour accéder à des serveurs Web HTTP ou HTTPS sur un réseau local d'entreprise (LAN). En outre, le VPN SSL sans client permet l'exploration de fichiers Windows via le protocole Common Internet File System (CIFS). Outlook Web Access (OWA) est un exemple d'accès HTTP.

  Consultez l'Exemple de configuration d'un VPN SSL sans client (WebVPN) sur une ASA afin d'en savoir plus sur le VPN SSL sans client.

• VPN SSL client léger (redirection de port) - Fournit un client distant qui télécharge un petit applet basé sur Java et permet l'accès sécurisé aux applications de Protocole de contrôle de transmissions (TCP) qui utilisent des numéros de port statiques. Le Post Office Protocol (POP3), le Simple Mail Transfer Protocol (SMTP), le Protocole de messagerie IMAP, le Secure shell (SSH) et le telnet sont des exemples d'accès sécurisé. Puisque les fichiers sur l'ordinateur local changent, les utilisateurs doivent avoir des privilèges d'administrateur locaux pour utiliser cette méthode. Cette méthode de VPN SSL ne fonctionne pas avec les applications qui utilisent des affectations de ports dynamiques, telles que certaines applications de protocole de transfert de fichiers (FTP).

  Remarque: Le Protocole de datagramme utilisateur (UDP) n'est pas pris en charge.

• Client VPN SSL (Mode Tunnel) — Télécharge un petit client sur le poste de travail distant et permet un accès entièrement sécurisé aux ressources d'un réseau d'entreprise interne. Vous pouvez télécharger de manière permanente le client de VPN SSL (SVC) à une station distante, ou vous pouvez retirer le client une fois que la session sécurisée est fermée.

  Référez-vous au client de VPN SSL (SVC) sur l'ASA avec l'exemple de configuration ASDM afin de se renseigner plus sur le client de VPN SSL.

Ce document explique une configuration simple pour le VPN SSL de client léger sur l'appliance de sécurité adaptable (ASA). La configuration permet un utilisateur au telnet sécurisé à un routeur situé sur l'intérieur de l'ASA. La configuration dans ce document est prise en charge pour la version 7.x et ultérieures ASA.

Conditions préalables

Conditions requises

Avant que vous tentiez cette configuration, assurez-vous que vous répondez à ces exigences pour les stations de client distant :

• navigateur Web SSL-activé

• Version 1.4 ou ultérieures de Javas JRE de SUN

• Témoins activés

• Bloqueurs de fenêtres instantanées désactivés

• Privilèges d'administrateur locaux (non exigés mais fortement suggérés)

Remarque: La dernière version de Javas JRE de SUN est disponible comme téléchargement gratuit du site Web de Javas .

Composants utilisés

Les informations contenues dans ce document sont basées sur les versions de matériel et de logiciel suivantes :

• Dispositif de sécurité adaptatif de la gamme Cisco 5510

• Cisco Adaptive Security Device Manager (ASDM) 5.2(1)

  Remarque: Référez-vous à Permettre l'accès HTTPS pour l'ASDM afin de permettre l'ASA d'être configuré par l'ASDM.

• Logiciel Cisco Adaptive Security Appliance Version 7.2(1)

• Professionnel de Microsoft Windows XP (client distant de fournisseur de services 2)

Les informations de ce document ont été élaborées dans un environnement de laboratoire. Tous les périphériques utilisés dans ce document ont été remis à l'état initial à leur configuration par défaut. Si votre réseau est opérationnel, assurez-vous que vous comprenez l'impact potentiel de toute commande. Toutes les adresses IP utilisées dans cette configuration ont été sélectionnées à partir d'adresses RFC 1918 dans un environnement de laboratoire ; ces adresses IP ne sont pas routables sur Internet et sont utilisées à des fins de test uniquement.

Diagramme du réseau

Ce document utilise la configuration réseau décrite dans cette section.

Quand un client distant initie une session avec l'ASA, le client télécharge un petit applet Java au poste de travail. Le client est présenté avec une liste de ressources préconfigurées.

Conventions

Pour plus d'informations sur les conventions de documents, reportez-vous à Conventions relatives aux conseils techniques Cisco.

Informations générales

Afin de commencer une session, le client distant ouvre un navigateur SSL à l'interface extérieure de l'ASA. Après que la session soit établie, l'utilisateur peut utiliser les paramètres configurés sur l'ASA pour appeler n'importe quel telnet ou accès d'application. Les proxys ASA la connexion sécurisée et permet l'accès client au périphérique.

Remarque:  Les listes d'accès en entrée ne sont pas nécessaires pour ces connexions parce que l'ASA se rend déjà compte de ce qui constitue une session juridique.

Configuration de VPN SSL de client léger utilisant l'ASDM

Afin de configurer le VPN SSL de client léger sur l'ASA, terminez-vous ces étapes :

1. Webvpn d'enable sur l'ASA

2. Configurez les caractéristiques de transmission du port

3. Créez une stratégie de groupe et liez-la à la liste de transmission du port (créée dans étape 2)

4. Créez un groupe de tunnel et liez-le à la stratégie de groupe (créée dans étape 3)

5. Créez un utilisateur et ajoutez qu'utilisateur à la stratégie de groupe (créée dans étape 3)

Étape 1. Webvpn d'enable sur l'ASA

Afin d'activer le webvpn sur l'ASA, terminez-vous ces étapes :

1. Dans l'application ASDM, cliquez sur Configuration, puis cliquez sur VPN.

2. Développez WebVPN, puis sélectionnez WebVPN Access.



3. Mettez en valeur l'interface, et cliquez sur l'enable.

4. Cliquez sur Apply, cliquez sur la sauvegarde, et puis cliquez sur oui pour recevoir les modifications.

Étape 2. Configurez les caractéristiques de transmission du port

Afin de configurer des caractéristiques de transmission du port, terminez-vous ces étapes :

1. Développez le webvpn, et choisissez la transmission du port.



2. Cliquez sur le bouton Add.



3. Dans la boîte de dialogue de liste de transmission du port d'ajouter, écrivez un nom de liste, et cliquez sur Add.

   La boîte de dialogue d'entrée de transmission du port d'ajouter apparaît.



4. Dans la boîte de dialogue d'entrée de transmission du port d'ajouter, entrez ces options :

   1. Dans le domaine de port TCP local, introduisez un numéro de port ou recevez la valeur par défaut.

      La valeur que vous écrivez peut être tout nombre à partir de 1024 à 65535.

   2. Dans le domaine de serveur distant, écrivez une adresse IP.

      Cet exemple utilise l'adresse du routeur.

   3. Dans le domaine de port TCP distant, introduisez un numéro de port.

      Cet exemple utilise le port 23.

   4. Dans le champ description, écrivez une description, et cliquez sur OK.

5. Cliquez sur OK, puis sur Apply.

6. Cliquez sur Save, puis sur Yes pour accepter les modifications.

Étape 3. Créez une stratégie de groupe et liez-la à la liste de transmission du port

Afin de créer une stratégie de groupe et la lier à la liste de transmission du port, terminez-vous ces étapes :

1. Développez General, puis choisissez Group Policy.



2. Cliquez sur Add, puis sélectionnez Internal Group Policy.

   La boîte de dialogue d'Add Internal Group Policy apparaît.



3. Écrivez un nom ou recevez le nom de stratégie de groupe par défaut.

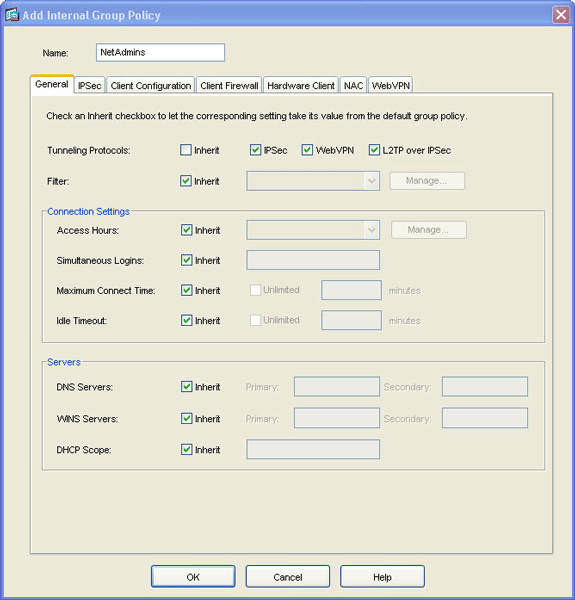

4. Décochez la case Tunneling Protocols Inherit, et cochez la case de webvpn.

5. Cliquez sur l'onglet de webvpn situé en haut de la boîte de dialogue, et puis cliquez sur l'onglet de fonctions.

6. Décochez la case d'héritage, et cochez le téléchargement automatique d'applet d'enable et activez les cases de transmission du port suivant les indications de cette image :



7. Également dans l'onglet de webvpn, cliquez sur l'onglet de transmission du port, et décochez la liste de transmission du port héritent de la case.



8. Cliquez sur la flèche déroulante de liste de transmission du port, et choisissez la liste de transmission du port que vous avez créée dans l'étape 2.

9. Décochez le nom d'applet héritent de la case, et changent le nom dans le champ texte.

   Le client affiche le nom d'applet sur la connexion.

10. Cliquez sur OK, puis sur Apply.

11. Cliquez sur Save, puis sur Yes pour accepter les modifications.

Étape 4. Créez un groupe de tunnel et liez-le à la stratégie de groupe

Vous pouvez éditer le groupe par défaut de tunnel de DefaultWebVPNGroup ou créer un nouveau groupe de tunnel.

Afin de créer un nouveau groupe de tunnel, terminez-vous ces étapes :

1. Développez General, puis sélectionnez Tunnel Group.



2. Cliquez sur Add, puis sélectionnez WebVPN Access.

   La boîte de dialogue de groupe de tunnel d'ajouter apparaît.



3. Écrivez un nom dans la zone d'identification.

4. Cliquez sur la flèche déroulante de stratégie de groupe, et choisissez la stratégie de groupe que vous avez créée dans l'étape 3.

5. Cliquez sur OK, puis sur Apply.

6. Cliquez sur Save, puis sur Yes pour accepter les modifications.

   Le groupe de tunnel, la stratégie de groupe, et les caractéristiques de transmission du port sont maintenant joints.

Étape 5. Créez un utilisateur et ajoutez cet utilisateur à la stratégie de groupe

Afin de créer un utilisateur et ajouter cet utilisateur à la stratégie de groupe, terminez-vous ces étapes :

1. Développez General, puis choisissez Users.



2. Cliquez sur le bouton Add.

   La boîte de dialogue de compte utilisateur d'ajouter apparaît.



3. Écrivez les valeurs pour le nom d'utilisateur, le mot de passe, et les informations de privilège, et puis cliquez sur l'onglet de règle VPN.



4. Cliquez sur la flèche déroulante de stratégie de groupe, et choisissez la stratégie de groupe que vous avez créée dans l'étape 3.

   Cet utilisateur hérite des caractéristiques de webvpn et des stratégies de la stratégie de groupe sélectionné.

5. Cliquez sur OK, puis sur Apply.

6. Sauvegarde de clic, et recevoir alors oui les modifications.

Configuration de VPN SSL de client léger utilisant le CLI

ASA Version 7.2(1)
!
hostname ciscoasa
domain-name default.domain.invalid
enable password 8Ry2YjIyt7RRXU24 encrypted
names
!
interface Ethernet0/0
 nameif inside
 security-level 100
 ip address 10.1.1.1 255.255.255.0

!--- Output truncated



 port-forward portforward 3044 10.2.2.2 telnet Telnet to R1

!--- Configure the set of applications that WebVPN users !--- can access over forwarded TCP ports


group-policy NetAdmins internal

!--- Create a new group policy for enabling WebVPN access

group-policy NetAdmins attributes
 vpn-tunnel-protocol IPSec l2tp-ipsec webvpn

!--- Configure group policy attributes

 webvpn
  functions port-forward auto-download

!--- Configure group policies for WebVPN

  port-forward value portforward

!--- Configure port-forward to enable WebVPN application access !--- for the new group policy

  port-forward-name value Secure Router Access

!--- Configure the display name that identifies TCP port !--- forwarding to end users



username user1 password tJsDL6po9m1UFs.h encrypted
username user1 attributes
 vpn-group-policy NetAdmins

!--- Create and add User(s) to the new group policy

http server enable
http 0.0.0.0 0.0.0.0 DMZ
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart


tunnel-group NetGroup type webvpn
tunnel-group NetGroup general-attributes
 default-group-policy NetAdmins

!--- Create a new tunnel group and link it to the group policy

telnet timeout 5
ssh timeout 5
console timeout 0
!
class-map inspection_default
 match default-inspection-traffic
!
!
policy-map type inspect dns preset_dns_map
 parameters
  message-length maximum 512
policy-map global_policy
 class inspection_default
  inspect dns preset_dns_map
  inspect ftp
  inspect h323 h225
  inspect h323 ras
  inspect netbios
  inspect rsh
  inspect rtsp
  inspect skinny
  inspect esmtp
  inspect sqlnet
  inspect sunrpc
  inspect tftp
  inspect sip
  inspect xdmcp
!
service-policy global_policy global


webvpn
 enable outside

!--- Enable Web VPN on Outside interface

 port-forward portforward 3044 10.2.2.2 telnet Telnet to R1
prompt hostname context

Vérifiez

Employez cette section pour vérifier que votre configuration fonctionne correctement.

Procédure

Cette procédure décrit comment déterminer la validité de la configuration et comment tester la configuration.

1. D'un poste de travail de client, introduisez l'adresse d'outside_ASA_IP de https:// ; là où les outside_ASA_IPAddress est l'URL SSL de l'ASA.

   Une fois que le certificat numérique est reçu, et l'utilisateur est authentifié, la page Web de service de webvpn paraît.



   L'adresse et les informations requises de port pour accéder à l'application apparaît dans la colonne locale. Les octets et les octets dans les colonnes n'affichent aucune activité parce que l'application n'a pas été appelée à ce moment.

2. Utilisez l'invite DOS ou toute autre application telnet de commencer une session de telnet.

3. À l'invite de commande, entrez dans le telnet 127.0.0.1 3044.

   Remarque: Cette commande fournit un exemple de la façon accéder au port local affiché dans l'image de page Web de service de webvpn dans ce document. La commande n'inclut pas des deux points (:). Introduisez la commande comme décrit dans ce document.

   L'ASA reçoit la maîtrise de la session sécurisée, et parce qu'elle enregistre une carte des informations, l'ASA sait immédiatement pour ouvrir la session de telnet sécurisée au périphérique mappé.



   Une fois que vous écrivez votre nom d'utilisateur et mot de passe, l'accès au périphérique est complet.

4. Afin de vérifier l'accès au périphérique, vérifiez les octets et les octets dans les colonnes suivant les indications de cette image :



Commandes

Plusieurs commandes show sont associées au WebVPN. Vous pouvez exécuter ces commandes dans l’interface de ligne de commande (CLI) afin d’afficher les statistiques et autres informations. Pour obtenir des informations détaillées à propos des commandes show, reportez-vous à Vérification de la configuration de WebVPN.

Remarque: L'Outil Interpréteur de sortie (clients enregistrés uniquement) (OIT) prend en charge certaines commandes show. Utilisez l'OIT pour afficher une analyse de la sortie de la commande show .

Dépannez

Utilisez cette section pour dépanner votre configuration.

Le SSL est-il processus de prise de contact complet ?

Une fois que vous vous connectez à l'ASA, vérifiez si le log en temps réel affiche la fin de la prise de contact SSL.

Le client léger de VPN SSL est-il fonctionnel ?

Afin de vérifier que le client léger de VPN SSL est fonctionnel, terminez-vous ces étapes :

1. La surveillance de clic, et cliquent sur alors le VPN.

2. Développez les statistiques VPN, et cliquez sur les sessions.

   Votre session de client léger de VPN SSL devrait apparaître dans la liste de sessions. Soyez sûr de filtrer par webvpn suivant les indications de cette image :



Commandes

Plusieurs commandes debug sont associées à WebVPN. Pour obtenir des informations détaillées à propos de ces commandes, reportez-vous à Utilisation des commandes Debug WebVPN.

Remarque: L’utilisation des commandes debug peut avoir un impact négatif sur votre périphérique Cisco. Avant d'utiliser les commandes debug, référez-vous à la section Informations importantes sur les commandes Debug.
