Introduction

Ce document fournit un exemple de configuration d’un délai d’attente spécifique à une application particulière (telle que SSH/Telnet/HTTP) par opposition à un délai d’attente qui s’applique à toutes les applications avec l’appliance de sécurité adaptable Cisco (ASA) version 8.3(1) et ultérieures. Cet exemple de configuration utilise le cadre de stratégie modulaire (MPF) qui a été introduit dans la version 7.0 de l'appliance de sécurité adaptable Cisco (ASA). Référez-vous utilisant le pour en savoir plus modulaire de cadre de stratégie.

Dans cette configuration d'échantillon, Cisco ASA est configuré pour permettre le poste de travail (10.77.241.129) à Telnet/SSH/HTTP au serveur distant (10.1.1.1) derrière le routeur. Un délai d'attente de connexion distinct au trafic Telnet/SSH/HTTP est également configuré. Tout autre trafic TCP continue à avoir la valeur du dépassement de durée normale de connexion associée avec conn. 1:00:00 de délai d'attente.

Référez-vous à PIX/ASA 7.x et later/FWSM : Placez le délai d'attente de connexion SSH/Telnet/HTTP utilisant l'exemple de configuration MPF pour la même configuration sur Cisco ASA avec des versions 8.2 et antérieures.

Conditions préalables

Conditions requises

Aucune spécification déterminée n'est requise pour ce document.

Composants utilisés

Les informations dans ce document sont basées sur la version de logiciel d'appareils de Sécurité de Cisco ASA 8.3(1) avec Adaptive Security Device Manager (ASDM) 6.3.

Les informations contenues dans ce document ont été créées à partir des périphériques d'un environnement de laboratoire spécifique. Tous les périphériques utilisés dans ce document ont démarré avec une configuration effacée (par défaut). Si votre réseau est opérationnel, assurez-vous que vous comprenez l'effet potentiel de toute commande.

Conventions

Pour plus d'informations sur les conventions utilisées dans ce document, reportez-vous à Conventions relatives aux conseils techniques Cisco.

Configurer

Cette section vous fournit des informations pour configurer les fonctionnalités décrites dans ce document.

Remarque: Utilisez l'Outil de recherche de commande (clients enregistrés seulement) pour obtenir plus d'informations sur les commandes utilisées dans cette section.

Diagramme du réseau

Ce document utilise la configuration réseau suivante :

Remarque: Les schémas d'adressage d'IP utilisés dans cette configuration ne sont pas légalement routables sur Internet. Ce sont des adresses RFC 1918 qui ont été utilisées dans un environnement de laboratoire.

Configurations

Ce document utilise les configurations suivantes :

Configuration CLI
Configuration ASDM

Remarque: Ces les configurations CLI et ASDM s'appliquent au module de service de Pare-feu (FWSM).

Configuration CLI

Configuration ASA 8.3(1)
ASA Version 8.3(1) ! hostname ASA domain-name nantes-port.fr enable password S39lgaewi/JM5WyY level 3 encrypted enable password 2KFQnbNIdI.2KYOU encrypted passwd 1mZfSd48bl0UdPgP encrypted no names dns-guard ! interface Ethernet0/0 nameif outside security-level 0 ip address 192.168.200.1 255.255.255.0 ! interface Ethernet0/1 nameif inside security-level 100 ip address 10.77.241.142 255.255.255.0 boot system disk0:/asa831-k8.bin ftp mode passive dns domain-lookup outside !--- Creates an object called DM_INLINE_TCP_1. This defines the traffic !--- that has to be matched in the class map. object-group service DM_INLINE_TCP_1 tcp port-object eq www port-object eq ssh port-object eq telnet access-list outside_mpc extended permit tcp host 10.77.241.129 any object-group DM_INLINE_TCP_1 pager lines 24 mtu inside 1500 mtu outside 1500 no failover no asdm history enable arp timeout 14400 nat (inside) 0 access-list inside_nat0_outbound access-group 101 in interface outside route outside 0.0.0.0 0.0.0.0 192.168.200.2 1 timeout xlate 3:00:00 !--- The default connection timeout value of one hour is applicable to !--- all other TCP applications. timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02 timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 timeout mgcp-pat 0:05:00 sip 0:30:00 sip_media 0:02:00 timeout uauth 0:05:00 absolute timeout tcp-proxy-reassembly 0:01:00 no snmp-server location no snmp-server contact snmp-server enable traps snmp authentication linkup linkdown coldstart telnet timeout 5 ssh timeout 5 console timeout 0 ! !--- Define the class map Cisco-class in order !--- to classify Telnet/ssh/http traffic when you use Modular Policy Framework !--- to configure a security feature. !--- Assign the parameters to be matched by class map. class-map Cisco-class match access-list outside_mpc class-map inspection_default match default-inspection-traffic ! ! policy-map global_policy class inspection_default inspect dns maximum-length 512 inspect ftp inspect h323 h225 inspect h323 ras inspect netbios inspect rsh inspect rtsp inspect skinny inspect esmtp inspect sqlnet inspect sunrpc inspect tftp inspect sip inspect xdmcp !--- Use the pre-defined class map Cisco-class* in the policy map.* policy-map Cisco-policy !--- Set the connection timeout under the class mode where !--- the idle TCP (Telnet/ssh/http) connection is disconnected. !--- There is a set value of ten minutes in this example. !--- The minimum possible value is five minutes. class Cisco-class set connection timeout idle 0:10:00 reset ! ! service-policy global_policy global !--- Apply the policy-map Cisco-policy* on the interface. !--- You can apply the service-policy command to any interface that !--- can be defined by the nameif command.* service-policy Cisco-policy interface outside end

Configuration ASA 8.3(1)

ASA Version 8.3(1)
!
hostname ASA
domain-name nantes-port.fr
enable password S39lgaewi/JM5WyY level 3 encrypted
enable password 2KFQnbNIdI.2KYOU encrypted
passwd 1mZfSd48bl0UdPgP encrypted
no names

dns-guard
!
interface Ethernet0/0
 nameif outside
 security-level 0
 ip address 192.168.200.1 255.255.255.0
!
interface Ethernet0/1
 nameif inside
 security-level 100
ip address 10.77.241.142 255.255.255.0


boot system disk0:/asa831-k8.bin
ftp mode passive
dns domain-lookup outside


!--- Creates an object called DM_INLINE_TCP_1. This defines the traffic !--- that has to be matched in the class map.


object-group service DM_INLINE_TCP_1 tcp
 port-object eq www
 port-object eq ssh
 port-object eq telnet

access-list outside_mpc extended permit tcp host 10.77.241.129 any object-group DM_INLINE_TCP_1


pager lines 24
mtu inside 1500
mtu outside 1500
no failover
no asdm history enable
arp timeout 14400
nat (inside) 0 access-list inside_nat0_outbound
access-group 101 in interface outside

route outside 0.0.0.0 0.0.0.0 192.168.200.2 1
timeout xlate 3:00:00


!--- The default connection timeout value of one hour is applicable to !--- all other TCP applications.

timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00
timeout mgcp-pat 0:05:00 sip 0:30:00 sip_media 0:02:00
timeout uauth 0:05:00 absolute
timeout tcp-proxy-reassembly 0:01:00
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart
telnet timeout 5
ssh timeout 5
console timeout 0
!


!--- Define the class map Cisco-class in order !--- to classify Telnet/ssh/http traffic when you use Modular Policy Framework !--- to configure a security feature. !--- Assign the parameters to be matched by class map.


class-map Cisco-class
 match access-list outside_mpc

class-map inspection_default
 match default-inspection-traffic
!
!
policy-map global_policy
 class inspection_default
  inspect dns maximum-length 512
  inspect ftp
  inspect h323 h225
  inspect h323 ras
  inspect netbios
  inspect rsh
  inspect rtsp
  inspect skinny
  inspect esmtp
  inspect sqlnet
  inspect sunrpc
  inspect tftp
  inspect sip
  inspect xdmcp


!--- Use the pre-defined class map Cisco-class in the policy map.


policy-map Cisco-policy


!--- Set the connection timeout under the class mode where !--- the idle TCP (Telnet/ssh/http) connection is disconnected. !--- There is a set value of ten minutes in this example. !--- The minimum possible value is five minutes.


 class Cisco-class
  set connection timeout idle 0:10:00 reset
!
!
service-policy global_policy global


!--- Apply the policy-map Cisco-policy on the interface. !--- You can apply the service-policy command to any interface that !--- can be defined by the nameif command.

service-policy Cisco-policy interface outside
end

Configuration ASDM

Terminez-vous ces étapes afin d'installer le délai d'attente de connexion TCP pour le telnet, le SSH et le trafic http utilisant l'ASDM comme affiché.

Remarque: Référez-vous à permettre à HTTPS Access pour l'ASDM pour des paramètres de base afin d'accéder au PIX/ASA par l'ASDM.

Choisissez les règles de configuration > de stratégie de Pare-feu > de service et cliquez sur Add afin de configurer la règle de stratégie de service comme affichée.
De l'assistant de règle de stratégie de service d'ajouter - la fenêtre de stratégie de service, choisissent la case d'option à côté de l'interface sous la création une stratégie de service et s'appliquent pour sectionner. Maintenant choisissez l'interface désirée de la liste déroulante et fournissez un nom de stratégie. Le nom de stratégie utilisé dans cet exemple est Cisco-stratégie. Cliquez ensuite sur Next.
Créez une Cisco-classe de nom de class map et cochez la case de source et d'adresse IP de destination (ACL d'utilisations) dans le critère de correspondance du trafic. Cliquez ensuite sur Next.
De l'assistant de règle de stratégie de service d'ajouter - correspondance du trafic - la fenêtre de source et d'adresse de Destnation, choisissent la case d'option à côté de la correspondance et puis fournissent la source et l'adresse de destination comme affichée. Cliquez sur le bouton de déroulant à côté du service pour choisir les services requis.
Sélectionnez les services requis tels que le telnet, le ssh et le HTTP. Puis, cliquez sur OK.
Configurez les délais d'attente. Cliquez sur Next (Suivant).
Choisissez les paramètres de connexion afin d'installer le délai d'attente de connexion TCP en tant que 10 minutes. En outre, cochez l'envoi remis à l'état initial aux points finaux de TCP avant case de délai d'attente. Cliquez sur Finish (Terminer).

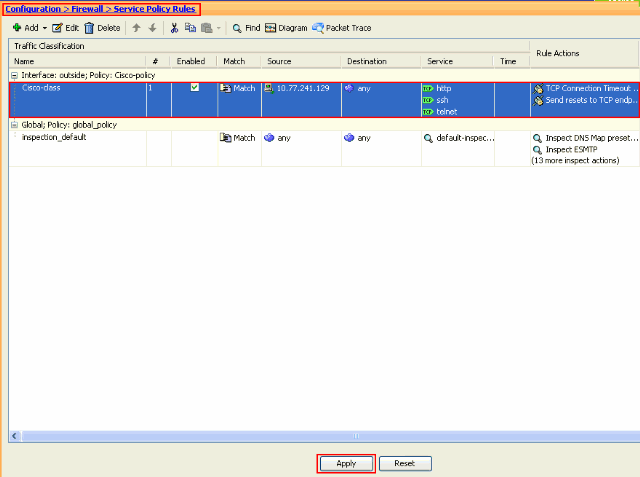

Cliquez sur Apply afin de s'appliquer la configuration aux dispositifs de sécurité.

Ceci se termine la configuration.

Délai d'attente d'Ebryonic

Une connexion embryonnaire est la connexion qui est demi s'ouvrent ou, par exemple, la connexion en trois étapes n'a pas été terminée pour elle. Il est défini comme délai d'attente de synchronisation sur l'ASA. Par défaut, le délai d'attente de synchronisation sur l'ASA est de 30 secondes. C'est comment configurer le délai d'attente embryonnaire :

access-list emb_map extended permit tcp any any

class-map emb_map
match access-list emb_map

policy-map global_policy
class emb_map
set connection timeout embryonic 0:02:00

service-policy global_policy global

Dépanner

Si vous constatez que le délai d'attente de connexion ne fonctionne pas avec le MPF, alors vérifiez la connexion d'initiation de TCP. La question peut être une inversion de la source et de l'adresse IP de destination, ou une adresse IP misconfigured dans la liste d'accès ne s'assortit pas dans le MPF pour placer la nouvelle valeur du dépassement de durée ou pour changer le délai d'attente par défaut pour l'application. Créez une entrée de liste d'accès (source et destination) selon la demande de connexion afin de placer le délai d'attente de connexion avec MPF.
