Exemple de configuration ASA 8.3(x) Dynamic PAT avec deux réseaux internes et Internet

Introduction

Ce document fournit une configuration d'échantillon pour le TAPOTEMENT dynamique sur une appliance de sécurité adaptable Cisco (ASA) cette version de logiciel de passages 8.3(1). PAT dynamique traduit de plusieurs vraies adresses à une adresse IP tracée simple en traduisant vraie le port d'adresse source et de source à l'adresse tracée et au seul port tracé. Chaque connexion exige une session de traduction distincte, parce que le port éphémère diffère pour chacune d'entre elles.

Conditions préalables

Conditions requises

Assurez-vous que vous répondez à ces exigences avant d'essayer cette configuration :

• Assurez-vous que le réseau interne a deux réseaux situés sur l'intérieur de l'ASA :

  • 192.168.0.0/24 — Réseau directement connecté à l'ASA.

  • 192.168.1.0/24 — Réseau sur l'intérieur de l'ASA, mais derrière un autre périphérique (par exemple, un routeur).

• Veillez les utilisateurs internes pour obtenir PAT comme suit :

  • Les hôtes sur le sous-réseau 192.168.1.0/24 obtiendront PAT à une adresse IP supplémentaire donnée par l'ISP (10.1.5.5).

  • N'importe quel autre hôte derrière l'intérieur de l'ASA obtiendra PAT à l'adresse IP extérieure d'interface de l'ASA (10.1.5.1).

Composants utilisés

Les informations contenues dans ce document sont basées sur les versions de matériel et de logiciel suivantes :

• Appliance de sécurité adaptable Cisco (ASA) avec la version 8.3(1)

• Version 6.3(1) ASDM

Remarque: Référez-vous à Permettre l'accès HTTPS pour l'ASDM afin de permettre l'ASA d'être configuré par l'ASDM.

Les informations contenues dans ce document ont été créées à partir des périphériques d'un environnement de laboratoire spécifique. Tous les périphériques utilisés dans ce document ont démarré avec une configuration effacée (par défaut). Si votre réseau est opérationnel, assurez-vous que vous comprenez l'effet potentiel de toute commande.

Conventions

Référez-vous au Conventions relatives aux conseils techniques Cisco pour les informations sur des conventions de document.

Configuration

Diagramme du réseau

Ce document utilise la configuration réseau suivante :

Remarque: Les schémas d'adressage d'IP utilisés dans cette configuration ne sont pas légalement routables sur Internet. Ce sont des adresses RFC 1918 qui ont été utilisées dans un environnement de laboratoire.

• Configuration de l'interface de ligne de commande ASA

• Configuration ASDM

Configuration de l'interface de ligne de commande ASA

Ce document utilise les configurations présentées ci-dessous.

ASA#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.


!--- Creates an object called OBJ_GENERIC_ALL. !--- Any host IP not already matching another configured !--- object will get PAT to the outside interface IP !--- on the ASA (or 10.1.5.1), for internet bound traffic.


ASA(config)#object network OBJ_GENERIC_ALL
ASA(config-obj)#subnet 0.0.0.0 0.0.0.0
ASA(config-obj)#exit
ASA(config)#nat (inside,outside) source dynamic OBJ_GENERIC_ALL interface


!--- The above statements are the equivalent of the !--- nat/global combination (as shown below) in v7.0(x), !--- v7.1(x), v7.2(x), v8.0(x), v8.1(x) and v8.2(x) ASA code:


nat (inside) 1 0.0.0.0 0.0.0.0
global (outside) 1 interface



!--- Creates an object called OBJ_SPECIFIC_192-168-1-0. !--- Any host IP facing the the ‘inside’ interface of the ASA !--- with an address in the 192.168.1.0/24 subnet will get PAT !--- to the 10.1.5.5 address, for internet bound traffic.


ASA(config)#object network OBJ_SPECIFIC_192-168-1-0
ASA(config-obj)#subnet 192.168.1.0 255.255.255.0
ASA(config-obj)#exit
ASA(config)#nat (inside,outside) source dynamic OBJ_SPECIFIC_192-168-1-0 10.1.5.5


!--- The above statements are the equivalent of the nat/global !--- combination (as shown below) in v7.0(x), v7.1(x), v7.2(x), v8.0(x), !--- v8.1(x) and v8.2(x) ASA code:


nat (inside) 2 192.168.1.0 255.255.255.0
global (outside) 2 10.1.5.5

ASA#show run
: Saved
:
ASA Version 8.3(1)
!
hostname ASA
enable password 8Ry2YjIyt7RRXU24 encrypted
passwd 2KFQnbNIdI.2KYOU encrypted
names
!

!--- Configure the outside interface.

!
interface GigabitEthernet0/0
 nameif outside
 security-level 0
 ip address 10.1.5.1 255.255.255.0

!--- Configure the inside interface.

!
interface GigabitEthernet0/1
 nameif inside
 security-level 100
 ip address 192.168.0.1 255.255.255.0
!
interface GigabitEthernet0/2
 shutdown
 no nameif
 no security-level
 no ip address
!
interface GigabitEthernet0/3
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Management0/0
 shutdown
 no nameif
 no security-level
 no ip address
 management-only
!
boot system disk0:/asa831-k8.bin

ftp mode passive

object network OBJ_SPECIFIC_192-168-1-0
 subnet 192.168.1.0 255.255.255.0
object network OBJ_GENERIC_ALL
 subnet 0.0.0.0 0.0.0.0

pager lines 24
no failover
icmp unreachable rate-limit 1 burst-size 1
asdm image disk0:/asdm-631.bin
no asdm history enable
arp timeout 14400

nat (inside,outside) source dynamic OBJ_GENERIC_ALL interface
nat (inside,outside) source dynamic OBJ_SPECIFIC_192-168-1-0 10.1.5.5

route inside 192.168.1.0 255.255.255.0 192.168.0.254 1
route outside 0.0.0.0 0.0.0.0 10.1.5.2
timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout sip-provisional-media 0:02:00 uauth 0:05:00 absolute
timeout tcp-proxy-reassembly 0:01:00
dynamic-access-policy-record DfltAccessPolicy
http server enable
http 192.168.0.0 255.255.254.0 inside
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart
crypto ipsec security-association lifetime seconds 28800
crypto ipsec security-association lifetime kilobytes 4608000
telnet timeout 5
ssh timeout 5
console timeout 0
threat-detection basic-threat
threat-detection statistics access-list
no threat-detection statistics tcp-intercept
!
class-map inspection_default
 match default-inspection-traffic
!
!
policy-map type inspect dns preset_dns_map
 parameters
  message-length maximum client auto
  message-length maximum 512
policy-map global_policy
 class inspection_default
  inspect dns preset_dns_map
  inspect ftp
  inspect h323 h225
  inspect h323 ras
  inspect rsh
  inspect rtsp
  inspect esmtp
  inspect sqlnet
  inspect skinny
  inspect sunrpc
  inspect xdmcp
  inspect sip
  inspect netbios
  inspect tftp
  inspect ip-options
!
service-policy global_policy global
prompt hostname context
Cryptochecksum:6fffbd3dc9cb863fd71c71244a0ecc5f
: end

Configuration ASDM

Afin de se terminer cette configuration par l'interface ASDM, vous devez :

1. Ajoutez trois objets de réseau ; ce les exemples ajoute ces objets de réseau :

   • OBJ_GENERIC_ALL

   • OBJ_SPECIFIC_192-168-1-0

   • 10.1.5.5

2. Créez deux règles NAT/PAT ; ce les exemples crée des règles NAT pour ces objets de réseau :

   • OBJ_GENERIC_ALL

   • OBJ_SPECIFIC_192-168-1-0

Ajoutez les objets de réseau

Terminez-vous ces étapes afin d'ajouter des objets de réseau :

1. Ouvrez une session à l'ASDM, et choisissez la configuration > le Pare-feu > les objets > les objets de réseau/groupes.



2. Choisissez ajoutent > objet de réseau afin d'ajouter un objet de réseau.



   La boîte de dialogue d'objet de réseau d'ajouter apparaît.



3. Écrivez ces informations dans la boîte de dialogue d'objet de réseau d'ajouter :

   • Nom de l'objet de réseau. (Cet exemple utilise OBJ_GENERIC_ALL.)

   • Type d'objet de réseau. (Cet exemple utilise le réseau.)

   • Adresse IP pour l'objet de réseau. (Cet exemple utilise 0.0.0.0.)

   • Netmask pour l'objet de réseau. (Cet exemple utilise 0.0.0.0.)

4. Cliquez sur OK.

   L'objet de réseau est créé et apparaît dans les objets de réseau/groupes les répertorient, suivant les indications de cette image :



5. Répétez les étapes précédentes afin d'ajouter un deuxième objet de réseau, et cliquez sur OK.

   Cet exemple utilise ces valeurs :

   • Nom : OBJ_SPECIFIC_192-168-1-0

   • Type : Réseau

   • Adresse IP : 192.168.1.0

   • Netmask : 255.255.255.0

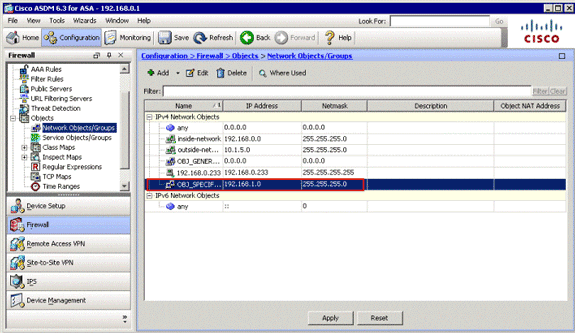

   Le deuxième objet est créé et apparaît dans les objets de réseau/groupes les répertorient, suivant les indications de cette image :



6. Répétez les étapes précédentes afin d'ajouter un troisième objet de réseau, et cliquez sur OK.

   Cet exemple utilise ces valeurs :

   • Nom : 10.1.5.5

   • Type : Hôte

   • Adresse IP : 10.1.5.5



   Les troisième objets de réseau est créés et apparaît dans les objets de réseau/groupes les répertorient.



   Les objets de réseau/groupes que la liste devrait maintenant inclure les trois ont exigé des objets nécessaires pour que les règles NAT mettent en référence.

Créez les règles NAT/PAT

Terminez-vous ces étapes afin de créer des règles NAT/PAT :

1. Créez la première règle NAT/PAT :

   1. Dans l'ASDM, choisissez la configuration > le Pare-feu > les règles NAT, et cliquez sur Add.



      La boîte de dialogue de règle NAT d'ajouter apparaît.



   2. Dans le critère de correspondance : La région de paquet d'origine de la boîte de dialogue de règle NAT d'ajouter, choisissent à l'intérieur de la liste déroulante d'interface de source.



   3. Cliquez sur le furetage (…) bouton situé à la droite du champ texte d'adresse source.

      La boîte de dialogue d'origine d'adresse source de furetage apparaît.



   4. Dans la boîte de dialogue d'origine d'adresse source de furetage, choisissez le premier objet de réseau que vous avez créé. (Pour cet exemple, choisissez OBJ_GENERIC_ALL.)

   5. Cliquez sur l'adresse source d'origine, et cliquez sur OK.

      L'objet de réseau OBJ_GENERIC_ALL apparaît maintenant dans la zone adresse d'adresse source dans le critère de correspondance : Région de paquet d'origine de la boîte de dialogue de règle NAT d'ajouter.



   6. Dans l'action : La région traduite de paquet de la boîte de dialogue de règle NAT d'ajouter, choisissent PAT dynamique (peau) de la case NAT de dialogue Type de source.



   7. Cliquez sur le furetage (…) bouton situé à la droite de la zone adresse d'adresse source.



      La boîte de dialogue d'adresse source traduite par furetage apparaît.



   8. Dans le furetage la boîte de dialogue traduite d'adresse source, choisissent l'objet extérieur d'interface. (Cette interface a été déjà créée parce que ce fait partie de la configuration d'origine.)

   9. Cliquez sur l'adresse source traduite, et cliquez sur OK.

      L'interface extérieure apparaît maintenant dans la zone adresse d'adresse source dans l'action : Région traduite de paquet sur la boîte de dialogue de règle NAT d'ajouter.



      Remarque: Le champ d'interface de destination change également en l'interface extérieure.

   10. Vérifiez que la règle d'abord terminée de PAT apparaît comme suit :

       Dans le critère de correspondance : La région de paquet d'origine, vérifient ces valeurs :

       • Interface de source = à l'intérieur

       • Adresse source = OBJ_GENERIC_ALL

       • Adresse de destination = quels

       • Service = quels

       Dans l'action : La région traduite de paquet, vérifient ces valeurs :

       • Type NAT de source = PAT dynamique (peau)

       • Adresse source = dehors

       • Adresse de destination = original

       • Service = original

   11. Cliquez sur OK.

       La première règle NAT apparaît dans l'ASDM, suivant les indications de cette image :



2. Créez la deuxième règle NAT/PAT :

   1. Dans l'ASDM, choisissez la configuration > le Pare-feu > les règles NAT, et cliquez sur Add.

   2. Dans le critère de correspondance : La région de paquet d'origine de la boîte de dialogue de règle NAT d'ajouter, choisissent à l'intérieur de la liste déroulante d'interface de source.

   3. Cliquez sur le furetage (…) bouton situé à la droite de la zone adresse d'adresse source.

      La boîte de dialogue d'origine d'adresse source de furetage apparaît.



   4. Dans la boîte de dialogue d'origine d'adresse source de furetage, choisissez le deuxième objet que vous avez créé. (Pour cet exemple, choisissez OBJ_SPECIFIC_192-168-1-0.)

   5. Cliquez sur l'adresse source d'origine, et cliquez sur OK.

      L'objet de réseau OBJ_SPECIFIC_192-168-1-0 apparaît dans la zone adresse d'adresse source dans le critère de correspondance : Région de paquet d'origine de la boîte de dialogue de règle NAT d'ajouter.

   6. Dans l'action : La région traduite de paquet de la boîte de dialogue de règle NAT d'ajouter, choisissent PAT dynamique (peau) de la case NAT de dialogue Type de source.

   7. Cliquez sur… le bouton situé à la droite de la zone adresse d'adresse source.

      La boîte de dialogue d'adresse source traduite par furetage apparaît.



   8. Dans le furetage la boîte de dialogue traduite d'adresse source, choisissent l'objet de 10.1.5.5. (Cette interface a été déjà créée parce que ce fait partie de la configuration d'origine).

   9. Cliquez sur l'adresse source traduite, et puis cliquez sur OK.

      L'objet de réseau de 10.1.5.5 apparaît dans la zone adresse d'adresse source dans l'action : Région traduite de paquet de la boîte de dialogue de règle NAT d'ajouter.

   10. Dans le critère de correspondance : La région de paquet d'origine, choisissent dehors de la liste déroulante d'interface de destination.

       Remarque: Si vous ne choisissez pas dehors pour cette option, l'interface de destination en mettra en référence.



   11. Vérifiez que le deuxième s'est terminé la règle NAT/PAT apparaît comme suit :

       Dans le critère de correspondance : La région de paquet d'origine, vérifient ces valeurs :

       • Interface de source = à l'intérieur

       • Adresse source = OBJ_SPECIFIC_192-168-1-0

       • Adresse de destination = dehors

       • Service = quels

       Dans l'action : La région traduite de paquet, vérifient ces valeurs :

       • Type NAT de source = PAT dynamique (peau)

       • Adresse source = 10.1.5.5

       • Adresse de destination = original

       • Service = original

   12. Cliquez sur OK.

       La configuration NAT terminée apparaît dans l'ASDM, suivant les indications de cette image :



3. Cliquez sur le bouton Apply afin d'appliquer les modifications à la configuration en cours.

Ceci se termine la configuration de PAT dynamique sur une appliance de sécurité adaptable Cisco (ASA).

Vérifier

Référez-vous à cette section pour vous assurer du bon fonctionnement de votre configuration.

L'Outil Interpréteur de sortie (clients enregistrés uniquement) (OIT) prend en charge certaines commandes show. Utilisez l'OIT pour afficher une analyse de la sortie de la commande show .

Vérifier la règle générique de PAT

• hôte local d'exposition — Affiche les états de réseau d'hôtes locaux.

  ASA#show local-host

     Interface outside: 1 active, 2 maximum active, 0 denied
  local host: <125.252.196.170>,
      TCP flow count/limit = 2/unlimited
      TCP embryonic count to host = 0
      TCP intercept watermark = unlimited
      UDP flow count/limit = 0/unlimited

  !--- The TCP connection outside address corresponds !--- to the actual destination of 125.255.196.170:80

  Conn:
      TCP outside 125.252.196.170:80 inside 192.168.0.5:1051,
            idle 0:00:03, bytes 13758, flags UIO
      TCP outside 125.252.196.170:80 inside 192.168.0.5:1050, idle 0:00:04,
            bytes 11896, flags UIO
  Interface inside: 1 active, 1 maximum active, 0 denied
  local host: <192.168.0.5>,
      TCP flow count/limit = 2/unlimited
      TCP embryonic count to host = 0
      TCP intercept watermark = unlimited
      UDP flow count/limit = 0/unlimited


  !--- The TCP PAT outside address corresponds to the !--- outside IP address of the ASA – 10.1.5.1.


    Xlate:
      TCP PAT from inside:192.168.0.5/1051 to outside:10.1.5.1/32988 flags
            ri idle 0:00:17 timeout 0:00:30
      TCP PAT from inside:192.168.0.5/1050 to outside:10.1.5.1/17058 flags
            ri idle 0:00:17 timeout 0:00:30

    Conn:
      TCP outside 125.252.196.170:80 inside 192.168.0.5:1051, idle 0:00:03,
            bytes 13758, flags UIO
      TCP outside 125.252.196.170:80 inside 192.168.0.5:1050, idle 0:00:04,
            bytes 11896, flags UIO

• show conn — Affiche l'état de connexion pour le type de connexion indiqué.

  ASA#show conn
  			2 in use, 3 most used
  TCP outside 125.252.196.170:80 inside 192.168.0.5:1051, idle 0:00:06,
            bytes 13758, flags UIO
  TCP outside 125.252.196.170:80 inside 192.168.0.5:1050, idle 0:00:01,
            bytes 13526, flags UIO

• show xlate — Affiche les informations sur les emplacements de traduction.

  ASA#show xlate
  	4 in use, 7 most used
  Flags: D - DNS, I - dynamic, r - portmap, s - static, I - identity,
            T - twice
  TCP PAT from inside:192.168.0.5/1051 to outside:10.1.5.1/32988 flags
            ri idle 0:00:23 timeout 0:00:30
  TCP PAT from inside:192.168.0.5/1050 to outside:10.1.5.1/17058 flags
            ri idle 0:00:23 timeout 0:00:30

Vérifier la règle spécifique de PAT

• hôte local d'exposition — Affiche les états de réseau d'hôtes locaux.

  ASA#show local-host
  Interface outside: 1 active, 2 maximum active, 0 denied
  local host: <125.252.196.170>,
      TCP flow count/limit = 2/unlimited
      TCP embryonic count to host = 0
      TCP intercept watermark = unlimited
      UDP flow count/limit = 0/unlimited

  !--- The TCP connection outside address corresponds to !--- the actual destination of 125.255.196.170:80.

  Conn:
      TCP outside 125.252.196.170:80 inside 192.168.1.5:1067,
            idle 0:00:07, bytes 13758, flags UIO
      TCP outside 125.252.196.170:80 inside 192.168.1.5:1066,
            idle 0:00:03, bytes 11896, flags UIO
  Interface inside: 1 active, 1 maximum active, 0 denied
  local host: <192.168.0.5>,
      TCP flow count/limit = 2/unlimited
      TCP embryonic count to host = 0
      TCP intercept watermark = unlimited
      UDP flow count/limit = 0/unlimited



  !--- The TCP PAT outside address corresponds to an !--- outside IP address of 10.1.5.5.

  Xlate:
      TCP PAT from inside:192.168.1.5/1067 to outside:10.1.5.5/35961 flags
            ri idle 0:00:17 timeout 0:00:30
      TCP PAT from inside:192.168.1.5/1066 to outside:10.1.5.5/23673 flags
            ri idle 0:00:17 timeout 0:00:30

    Conn:
      TCP outside 125.252.196.170:80 inside 192.168.1.5:1067, idle 0:00:07,
            bytes 13758, flags UIO
      TCP outside 125.252.196.170:80 inside 192.168.1.5:1066, idle 0:00:03,
            bytes 11896, flags UIO

• show conn — Affiche l'état de connexion pour le type de connexion indiqué.

  ASA#show conn
  2 in use, 3 most used
  TCP outside 125.252.196.170:80 inside 192.168.1.5:1067, idle 0:00:07,
            bytes 13653, flags UIO
  TCP outside 125.252.196.170:80 inside 192.168.1.5:1066, idle 0:00:03,
            bytes 13349, flags UIO

• show xlate — Affiche les informations sur les emplacements de traduction.

  ASA#show xlate
  3 in use, 9 most used
  Flags: D - DNS, I - dynamic, r - portmap, s - static, I - identity,
            T - twice
  TCP PAT from inside:192.168.1.5/1067 to outside:10.1.5.5/35961 flags
            ri idle 0:00:23 timeout 0:00:30
  TCP PAT from inside:192.168.1.5/1066 to outside:10.1.5.5/29673 flags
            ri idle 0:00:23 timeout 0:00:30

Dépanner

Il n'existe actuellement aucune information de dépannage spécifique pour cette configuration.

Informations connexes

• Cisco Adaptive Security Device Manager
• Dispositifs de sécurité adaptatifs de la gamme Cisco ASA 5500
• Demandes de commentaires (RFC)
• Support et documentation techniques - Cisco Systems
