Este documento describe el mecanismo de detección de la Unidad de transmisión máxima (PMTU) de la trayectoria del punto de acceso CAPWAP en IOS® XE y COS, problemas y resolución.
Normalmente, se observan problemas de PMTU cuando un punto de acceso CAPWAP (AP) de un sitio remoto se registra en un controlador de LAN inalámbrica (WLC) a través de una WAN, especialmente cuando la ruta incluye VPN, GRE o cualquier segmento de red con una MTU inferior a los 1500 bytes estándar.
También examinamos la autenticación mediante el protocolo de autenticación extensible Transport Layer Security (EAP-TLS). Debido a que EAP-TLS intercambia certificados de gran tamaño, una MTU de ruta reducida aumenta el riesgo de fragmentación.
Todos los registros se capturaron en la versión de código 17.9.3. Los resultados se truncan para mostrar sólo las líneas relevantes.
Control CAPWAP:
El canal de control maneja mensajes de administración críticos como solicitudes de unión, intercambios de configuración y señales de señal de mantenimiento. Estos mensajes se protegen mediante DTLS y son el objetivo principal del proceso de negociación de MTU de ruta (PMTU) para garantizar una comunicación del plano de control fiable y eficiente.
Datos CAPWAP:
Este canal transporta tráfico de cliente encapsulado, normalmente también protegido por DTLS en la mayoría de las implementaciones. Mientras que la negociación de PMTU ocurre en el canal de control, los valores de PMTU resultantes determinan indirectamente el tamaño máximo del paquete para la encapsulación del plano de datos, lo que afecta a la confiabilidad y fragmentación de la transmisión de datos del cliente.
Examples
IOS AP (ejemplo)
Tamaño de paquete de PMTU enviado: 1499 bytes = Ethernet + PMTU CAPWAP
AP-COS (ejemplo)
Tamaño de paquete de PMTU enviado: 1483 bytes = Ethernet + PMTU CAPWAP
Ambas plataformas sondean tres valores PMTU codificados de forma rígida: 576, 1005 y 1485. La diferencia es cómo cada plataforma cuenta el encabezado Ethernet:
Los AP IOS no incluyen el encabezado Ethernet en los valores 576/1005/1485.
Trama total = Ethernet (14) + PMTU (576/1005/1485) ⇒ 590, 1019, 1499 bytes (tamaño de cable).
AP-COS incluye el encabezado Ethernet en los valores 576/1005/1485.
Trama total = PMTU (ya incluye Ethernet). Estos paquetes son 14 bytes más pequeños en el cable que los equivalentes de IOS AP.
Durante la unión CAPWAP, el AP negocia una PMTU CAPWAP máxima de 1485 bytes con el bit DF configurado. Espera 5 segundos por una respuesta.
Si no hay respuesta o llega un ICMP "Fragmentation Needed", el AP retrocede a 576 bytes para completar la unión rápidamente, luego intenta elevar la PMTU después de que alcanza RUN.
Captura de paquetes (ejemplo)

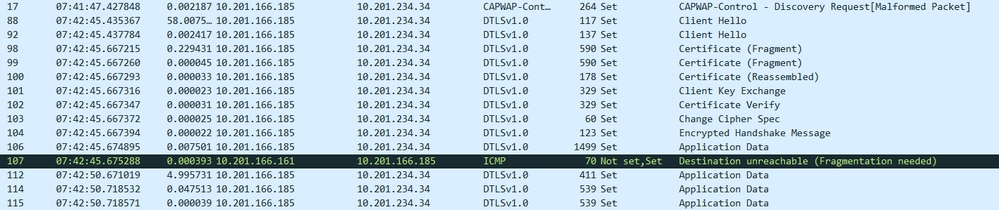

Número de paquete 106 Verá una sonda de 1499 bytes (conjunto DF). Ninguna respuesta del mismo tamaño indica que el paquete no pudo atravesar la trayectoria sin fragmentación. A continuación, verá ICMP "Fragmentation Needed" (Se necesita fragmentación).

La depuración de nivel de AP correspondiente ("debug capwap client path-mtu") muestra que el AP intentó primero con 1485 bytes y esperó 5 segundos para obtener una respuesta. Si no hay respuesta, envía otro paquete de solicitud de unión con una longitud menor, ya que aún está en la fase de unión y no tenemos tiempo que perder. Va al valor mínimo para conseguir que el AP se una al WLC, como se indica en el registro del debug:
*Jul 11 18:27:15.000: CAPWAP_PATHMTU: CAPWAP_DTLS_SETUP: MTU = 1485
*Jul 11 18:27:15.000: CAPWAP_PATHMTU: Setting default MTU: MTU discovery can start with 576
*Jul 11 18:27:15.235: %CAPWAP-5-DTLSREQSUCC: DTLS connection created sucessfully peer_ip: 10.201.234.34 peer_port: 5246
*Jul 11 18:27:15.235: CAPWAP_PATHMTU: Sending Join Request Path MTU payload, Length 1376, MTU 576
*Jul 11 18:27:15.235: %CAPWAP-5-SENDJOIN: sending Join Request to 10.201.234.34
...
*Jul 11 18:27:20.235: %CAPWAP-5-SENDJOIN: sending Join Request to 10.201.234.34
*Jul 11 18:27:21.479: %CAPWAP-5-JOINEDCONTROLLER: AP has joined controller c9800-CL
Y si ejecuta #show capwap client rcb en este momento, verá que CAPWAP AP MTU tiene 576 bytes:
3702-AP#show capwap client rcb
AdminState : ADMIN_ENABLED
Primary SwVer : 17.9.3.50
..
MwarName : c9800-CL
MwarApMgrIp : 10.201.234.34
OperationState : JOIN
CAPWAP Path MTU : 576
Después de que el AP se una con éxito al controlador del Wireless LAN. puede ver el Mecanismo de detección de PMTU en juego, donde después de 30 segundos puede ver que el AP comienza a negociar un valor de PMTU más alto enviando otro paquete CAPWAP con un conjunto de bits DF de ese tamaño del siguiente valor de PMTU más alto.
En este ejemplo, el AP probó el valor de 1005 bytes. Debido a que el IOS excluye la Ethernet del campo PMTU, verá 1019 bytes en el cable. Si el WLC responde, el AP actualiza la PMTU a 1005 bytes. Si no es así, espera 30 segundos y vuelve a intentarlo.
Esta captura de pantalla muestra una negociación de AP exitosa de PMTU 1005 (consulte paquetes #268 y #269). Observe que estos paquetes tienen diferentes tamaños, lo que se debe a que el WLC tiene un algoritmo diferente para el cálculo de PMTU.

Aquí, la depuración de nivel de AP correspondiente (debug capwap client pmtu) muestra dónde el AP negoció exitosamente la PMTU de 1005 bytes y actualizó el valor de PMTU de AP.
*Jul 11 18:28:39.911: CAPWAP_PATHMTU: PMTU Timer Expired: Trying to send higher MTU packet 576
*Jul 11 18:28:39.911: CAPWAP_PATHMTU: PMTU Timer:Sending Path MTU packet of size 1005
*Jul 11 18:28:39.911: CAPWAP_PATHMTU: MTU = 1005 for current MTU path discovery
*Jul 11 18:28:39.911: CAPWAP_PATHMTU: Ap Path MTU payload with MTU 1005 sent 888
*Jul 11 18:28:39.911: CAPWAP_PATHMTU: Stopping the message timeout timer
*Jul 11 18:28:39.911: CAPWAP_PATHMTU: Setting MTU to : 1005, it was 576
*Jul 11 18:28:39.911: CAPWAP_PATHMTU: Updating MTU to DPAA
*Jul 11 18:28:39.915: CAPWAP_PATHMTU: Sending MTU update to WLC
*Jul 11 18:28:39.915: CAPWAP_PATHMTU: MTU = 1005 for current MTU path discovery
*Jul 11 18:28:39.915: CAPWAP_PATHMTU: Ap Path MTU payload with MTU 1005 sent 21
Y si lo hace (#show capwap client rcb) en este momento encuentra que CAPWAP AP MTU en 1005 bytes, Aquí está el resultado show:
3702-AP#show capwap client rcb
AdminState : ADMIN_ENABLED
Primary SwVer : 17.9.3.50
Name : 3702-AP
MwarName : c9800-CL
MwarApMgrIp : 10.201.234.34
OperationState : UP
CAPWAP Path MTU : 1005
Después de 30 segundos, el AP intenta de nuevo negociar el valor más alto siguiente de 1485 bytes, sin embargo, el AP recibió ICMP inalcanzable mientras el estado del AP está en el estado RUN. El ICMP inalcanzable tiene un valor de salto siguiente, y el AP honra este valor y lo utiliza para calcular su propia PMTU como podemos ver en los debugs.
*Jul 11 18:29:45.911: CAPWAP_PATHMTU: PMTU Timer:Sending Path MTU packet of size 1485
*Jul 11 18:29:45.911: CAPWAP_PATHMTU: MTU = 1485 for current MTU path discovery
*Jul 11 18:29:45.911: CAPWAP_PATHMTU: Ap Path MTU payload with MTU 1485 sent 1368
*Jul 11 18:29:45.911: CAPWAP_PATHMTU: Received ICMP Dst unreachable
*Jul 11 18:29:45.911: CAPWAP_PATHMTU: Src port:5246 Dst Port:60542, SrcAddr:10.201.166.185 Dst Addr:10.201.234.34
*Jul 11 18:29:45.911: CAPWAP_PATHMTU: Calculated MTU 1293, last_icmp_mtu 1300
*Jul 11 18:29:48.911: CAPWAP_PATHMTU: Path MTU message could not reach WLC, Removing it from the Reliable Queue
Capturas del nivel de AP correspondiente

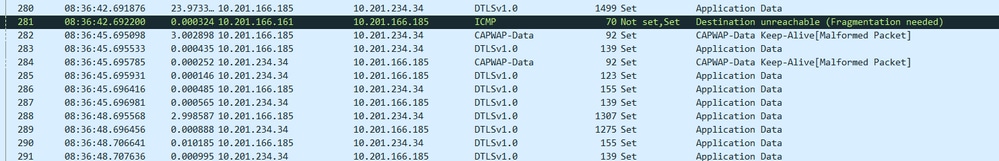

Observe el paquete ICMP inalcanzable número 281 y luego el AP intenta negociar una PMTU con honores del valor de salto siguiente ICMP en 1300 bytes en los paquetes número 288 y respuesta en 289:

Hay diferencias en el mecanismo de detección para AP-COS AP. Empezamos en la unión AP.
Al unirse, el AP envía una solicitud de unión con el valor máximo y espera cinco segundos.
Si no hay respuesta, vuelve a intentarlo y espera otros cinco segundos.
Si aún no hay respuesta, envía otra solicitud de unión con 1005 bytes. Si lo consigue, actualiza la PMTU y continúa (por ejemplo, descarga de imágenes). Si la sonda DF de 1005 bytes todavía no puede alcanzar el controlador, cae al mínimo 576 y vuelve a intentar.
Aquí está el debug capwap client pmtu en el nivel AP:
Jul 11 19:06:10 kernel: [*07/11/2023 19:06:10.7065] AP_PATH_MTU_PAYLOAD_msg_enc_cb: request pmtu 1485, update FALSE
Jul 11 19:06:10 kernel: [*07/11/2023 19:06:10.7066] Sending Join request to 10.201.234.34 through port 5248, packet size 1376
Jul 11 19:06:10 kernel: [*07/11/2023 19:06:10.7066] Sending Join Request Path MTU payload, Length 1376
..
Jul 11 19:06:15 kernel: [*07/11/2023 19:06:15.3235] AP_PATH_MTU_PAYLOAD_msg_enc_cb: request pmtu 1485, update FALSE
Jul 11 19:06:15 kernel: [*07/11/2023 19:06:15.3235] Sending Join request to 10.201.234.34 through port 5248, packet size 1376
Jul 11 19:06:15 kernel: [*07/11/2023 19:06:15.3235] Sending Join Request Path MTU payload, Length 1376
Jul 11 19:06:15 kernel: [*07/11/2023 19:06:15.3245] chatter: chkcapwapicmpneedfrag :: CheckCapwapICMPNeedFrag ICMP_NEED_FRAG sent to capwapd, needfrag_count 9184
..
Jul 11 19:06:20 kernel: [*07/11/2023 19:06:20.0794] AP_PATH_MTU_PAYLOAD_msg_enc_cb: request pmtu 1005, update FALSE
Jul 11 19:06:20 kernel: [*07/11/2023 19:06:20.0794] Sending Join request to 10.201.234.34 through port 5248, packet size 896
Jul 11 19:06:20 kernel: [*07/11/2023 19:06:20.0794] Sending Join Request Path MTU payload, Length 896
Jul 11 19:06:20 kernel: [*07/11/2023 19:06:20.0831] Join Response from 10.201.234.34, packet size 917
Jul 11 19:06:20 kernel: [*07/11/2023 19:06:20.0832] AC accepted previous sent request with result code: 0
Jul 11 19:06:20 kernel: [*07/11/2023 19:06:20.0832] Received wlcType 0, timer 30
Jul 11 19:06:20 kernel: [*07/11/2023 19:06:20.5280] WLC confirms PMTU 1005, updating MTU now.
Jul 11 19:06:20 kernel: [*07/11/2023 19:06:20.5702] PMTU: Set capwap_init_mtu to TRUE and dcb's mtu to 1005
Jul 11 19:06:20 kernel: [*07/11/2023 19:06:20.5816] CAPWAP State: Image Data
Jul 11 19:06:20 kernel: [*07/11/2023 19:06:20.5822] AP image version 17.9.3.50 backup 17.6.5.22, Controller 17.9.3.50

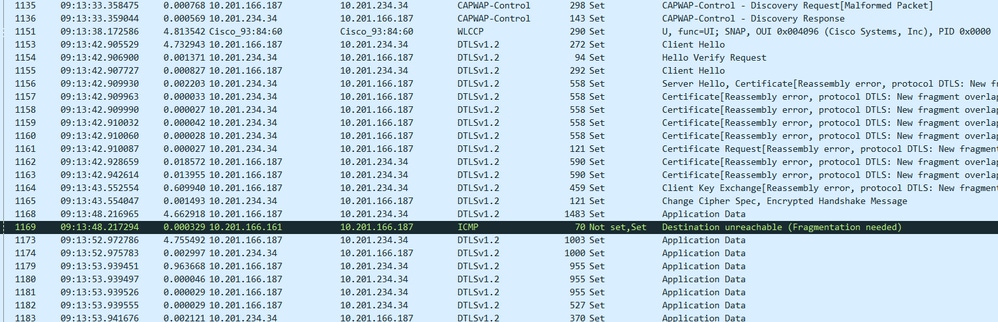

Observe que el tamaño del paquete es de 1483 bytes, que es el valor de pmtu sin el encabezado ethernet como se esperaba para AP-COS. Puede ver esto en el paquete número 1168 aquí:

Después de que el AP alcance el estado RUN. continúa intentando mejorar la PMTU cada 30 segundos, enviando paquetes CAPWAP con DF configurado y el siguiente valor codificado.
Aquí está el debug del nivel AP (debug capwap client pmtu)
Jul 11 19:08:15 kernel: [*07/11/2023 19:08:15.1341] wtpEncodePathMTUPayload: Total Packet Size: 1485
Jul 11 19:08:15 kernel: [*07/11/2023 19:08:15.1341] wtpEncodePathMTUPayload: Capwap Size is 1376.
Jul 11 19:08:15 kernel: [*07/11/2023 19:08:15.1341] [ENC]AP_PATH_MTU_PAYLOAD: pmtu 1485, len 1352, buffer len 1376
Jul 11 19:08:15 kernel: [*07/11/2023 19:08:15.1341] capwap_build_and_send_pmtu_packet: packet length = 1485 for current path MTU discovery
Jul 11 19:08:15 kernel: [*07/11/2023 19:08:15.1343] Ap Path MTU payload sent, length 1368
Jul 11 19:08:15 kernel: [*07/11/2023 19:08:15.1343] WTP Event Request: AP Path MTU payload sent to 10.201.234.34, seq num 53
Jul 11 19:08:15 kernel: [*07/11/2023 19:08:15.1351] pmtu icmp pkt(ICMP_NEED_FRAG) from click received
Jul 11 19:08:15 kernel: [*07/11/2023 19:08:15.1351] chatter: chkcapwapicmpneedfrag :: CheckCapwapICMPNeedFrag ICMP_NEED_FRAG sent to capwapd, needfrag_count 9187
Jul 11 19:08:15 kernel: [*07/11/2023 19:08:15.1351] PMTU data: dcb->mtu 1005, pmtu_overhead:1184 capwapsize_mtu: 1293 next_hop_mtu 1300, last_icmp_mtu 0 router_path_mtu 0
Jul 11 19:08:15 kernel: [*07/11/2023 19:08:15.1351] PMTU: Last try for next hop MTU failed
Jul 11 19:08:17 kernel: [*07/11/2023 19:08:17.9850] wtpCleanupPMTUPacket: PMTU: Found matching PMTUpacket at:50 position of the Q
..
Jul 11 19:08:43 kernel: [*07/11/2023 19:08:43.6435] wtpEncodePathMTUPayload: Total Packet Size: 1485
Jul 11 19:08:43 kernel: [*07/11/2023 19:08:43.6435] wtpEncodePathMTUPayload: Capwap Size is 1376.
Jul 11 19:08:43 kernel: [*07/11/2023 19:08:43.6436] [ENC]AP_PATH_MTU_PAYLOAD: pmtu 1485, len 1352, buffer len 1376
Jul 11 19:08:43 kernel: [*07/11/2023 19:08:43.6436] capwap_build-and-send_pmtu_packet: packet length = 1485 for current path MTU discovery
Jul 11 19:08:43 kernel: [*07/11/2023 19:08:43.6437] Ap Path MTU payload sent, length 1368
Jul 11 19:08:43 kernel: [*07/11/2023 19:08:43.6438] WTP Event Request: AP Path MTU payload sent to 10.201.234.34, seq num 59
Jul 11 19:08:43 kernel: [*07/11/2023 19:08:43.6446] pmtu icmp pkt(ICMP_NEED_FRAG) from click received
Jul 11 19:08:43 kernel: [*07/11/2023 19:08:43.6446] chatter: chkcapwapicmpneedfrag :: CheckCapwapICMPNeedFrag ICMP_NEED_FRAG sent to capwapd, needfrag_count 9188
Jul 11 19:08:43 kernel: [*07/11/2023 19:08:43.6446] PMTU data: dcb->mtu 1005, pmtu_overhead:1184 capwapsize_mtu: 1293 next_hop_mtu 1300, last_icmp_mtu 0 router_path_mtu 0
Jul 11 19:08:43 kernel: [*07/11/2023 19:08:43.6447] PMTU: Last try for next hop MTU failed
Jul 11 19:08:46 kernel: [*07/11/2023 19:08:46.4945] wtpCleanupPMTUPacket: PMTU: Found matching PMTUpacket at:55 position of the Q

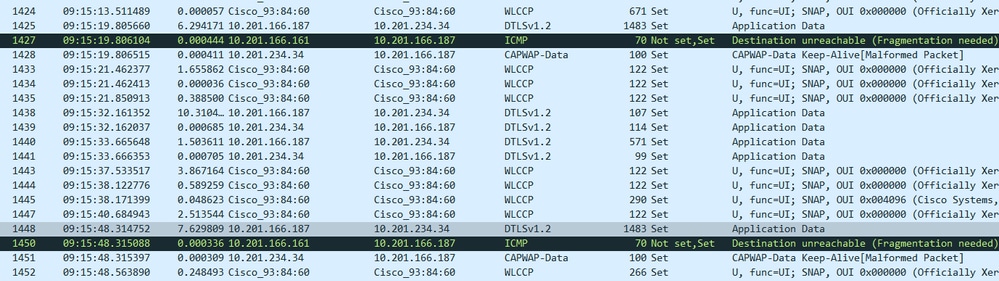

Aquí están las capturas de AP correspondientes. observe los paquetes número 1427 y 1448:

En resumen, el algoritmo CAPWAP PMTUD en los puntos de acceso funciona así.
Paso 1. La PMTU CAPWAP inicial se negocia durante la fase de unión de AP.
Paso 2. 30 segundos después, el AP intenta mejorar la PMTU CAPWAP actual enviando el siguiente valor superior predefinido (576, 1005, 1485 bytes).
Paso 3 (opción 1). Si el WLC responde, ajuste la PMTU CAPWAP actual al nuevo valor y repita el paso 2.
Paso 3 (opción 2). Si no hay respuesta, mantenga la PMTU CAPWAP actual y repita el paso 2.
Paso 3 (opción 3). Si no hay respuesta y un ICMP inalcanzable (tipo 3, código 4) incluye una MTU de siguiente salto, ajuste la PMTU CAPWAP a ese valor y repita el paso 2.
NOTE: Vea las correcciones para asegurarse de que se utilice la PMTU CAPWAP correcta cuando se proporcione un valor de salto siguiente ICMP.
Número de problema 1:
ID de bug de Cisco CSCwf52815
AP-COS AP que no honran el valor de siguiente salto ICMP inalcanzable cuando fallan los sondeos de mayor valor.
Correcciones: 8.10.190.0, 17.3.8, 17.6.6, 17.9.5, 17.12.2.
Los AP del IOS honran el valor del salto siguiente y actualizan la PMTU.
Número de problema 2:
ID de bug de Cisco CSCwc05350
La MTU asimétrica (WLC→AP difiere de AP→WLC) llevó a la inestabilidad de PMTU cuando el ICMP no reflejaba la PMTU bidireccional máxima.
Correcciones: 8.10.181.0, 17.3.6, 17.6.5, 17.9.2 y 17.10.1.
Solución alternativa: configure la misma MTU en ambas direcciones en los dispositivos que controlan la MTU (router, firewall, concentrador VPN) entre el WLC y el AP.
ID de bug de Cisco del lado AP relacionado CSCwc05364: El COS-AP mejora el mecanismo de PMTU para poder identificar el tamaño máximo de MTU direccional para las MTU asimétricas
ID de bug de Cisco del lado WLC relacionado CSCwc48316: Mejore los cálculos de PMTU para que el AP pueda tener dos MTU diferentes, una ascendente y otra (marcada como Cerrada por DE ya que no tienen planes para abordar esto)
Número de problema 3:
ID de bug de Cisco CSCwf91557
AP-COS detiene la detección de PMTU después de alcanzar el valor máximo codificado por hardware.
Fijo en 17.13.1; también mediante Fixed mediante el identificador de bug Cisco CSCwf52815 en 17.3.8, 17.6.6, 17.9.5, 17.12.2.
Número de problema 4:
ID de bug de Cisco CSCwk70785
AP-COS no actualiza el valor de MTU para la sonda PMTU, lo que causa desconexiones.
corregido en Cisco bug ID CSCwk90660 - APSP6 17.9.5] Target 17.9.6, 17.12.5, 17.15.2, 17.16.
Número de problema 5:
ID de bug de Cisco CSCvv53456
Configuración de MTU de ruta CAPWAP estática 9800 (paridad con AireOS).
Esto permite que el 9800 tenga una MTU de trayectoria de CAPWAP estática configurada en función del perfil de unión de AP. Pasando a las 17:17.
