    Introducción

    Este documento describe los pasos de configuración básicos para que los terminales SIP funcionen con un clúster de Expressway para lograr la conmutación por error de registro.

    Prerequisites

    Requirements

    Cisco recomienda que tenga conocimiento sobre estos temas:

    • Serie de Expressway.
    • Terminales de telepresencia.
    • Protocolo SIP.
    • DNS.

    Componentes Utilizados

    La información que contiene este documento se basa en las siguientes versiones de software y hardware.

    • Terminales de Telepresence que ejecutan la versión de software RoomOS 11.27.3.
    • Clúster de Expressway de 2 nodos que ejecutan la versión de software X15.2 (EXP C).
    • Windows Server 2016.

    La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

    Antecedentes

    • Expressway puede actuar como servidor de registro y control de llamadas para los terminales de Telepresence a través de los protocolos SIP y H.323. Este documento se centra en el registro SIP.
    • La especificación de pares de Expressway como proxy SIP 1, 2, 3 y 4 mediante nombres DNS o direcciones IP en terminales Cisco SIP no proporciona redundancia. Esta configuración sólo funciona cuando la opción SIP outbound está habilitada, que ha quedado obsoleta en la versión CE8.0 de Cisco Endpoint.
    • Confiar en DNS es el método más confiable para garantizar la redundancia y habilitar la conmutación por error correcta a otros pares de Expressway dentro del clúster.
    • La prueba de failover se puede hacer de varias maneras para ex: Ponga Expressway en modo de mantenimiento, desconecte la red o apague Expressway.

    Configurar

    Opción 1: Uso de registros DNS SRV

    • Debe haber un registro DNS SRV disponible para el nombre de dominio de Expressway que defina una ponderación y una prioridad iguales para cada par de clúster.
    • El formato de las consultas DNS SRV para sip (RFC 3263) y H.323 que suele utilizar un terminal son:
      · _sips._tcp.
      · _sip._tcp.<domain>.
      · _sip._udp.<domain>: no se recomienda para videollamadas, solo se usa para llamadas de audio.
      · _h323ls._udp.<domain> - para señalización de ubicación UDP (RAS), como LRQ.
      · _h323cs._tcp.<domain> - para señalización de llamadas H.323.
      · _h323rs._udp.<domain> - para registros H.323.
    • UDP no es un medio de transporte recomendado para la señalización de vídeo; La mensajería SIP para el sistema de vídeo es demasiado grande para transportarla de forma fiable en transportes basados en datagramas (en lugar de en secuencias).
    • _sips._tcp es para la señalización SIP segura sobre TCP con TLS, mientras que _sip._tcp es para la señalización SIP estándar no cifrada sobre TCP.
    • En DNS interno, necesitamos crear registros SRV para _sip._tcp.domain , _sips._tcp.domain que apunten a todos los pares de Expressway.

    1. Configurar DNS

    • Abra DNS, en el dominio. Haga clic con el botón secundario, seleccione Otros registros nuevos y haga clic en Ubicaciones de servicio (SRV).

    Graphical User Interface

     

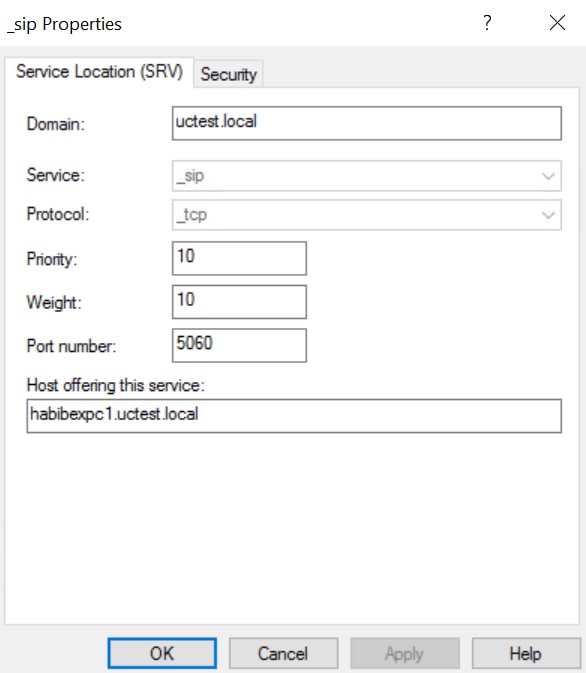

    • Rellene los datos del servicio, protocolo, prioridad, peso y host.

    Input Fields

    • Al final, puede tener los registros SRV de TCP y TLS configurados para los dos pares (como se muestra en este ejemplo).

    Graphical User Interface

    2. Configuración del terminal de Telepresence

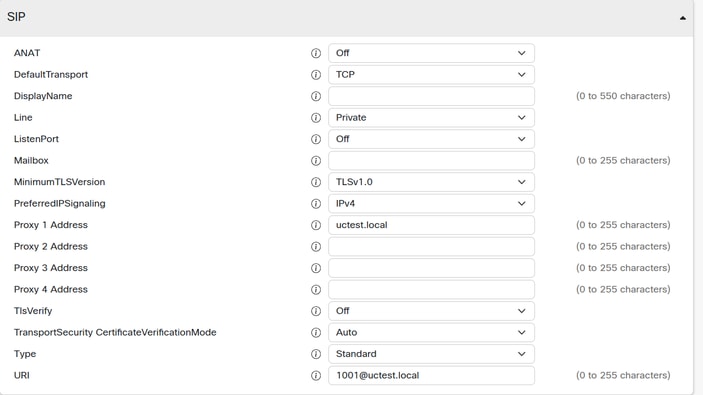

    1. Inicie sesión en la GUI web de su terminal de telepresencia.
    2. Vaya a Configuración > Configuraciones > SIP.
    3. Establezca ANAT en Off. Expressway no admite esta característica.
    4. En Proxy 1 Address (Dirección de proxy 1), introduzca el nombre de dominio.
    5. Establezca TlsVerify en Off y DefaultTransport en TCP (este documento utiliza TCP).
    6. Establezca Type en Standard.
    7. En el campo URI, introduzca el URI que utilizará el dispositivo para identificarse. Este es el URI que se debe marcar para llamar al dispositivo. Debe tener el formato host@domain, donde la parte del host es una cadena alfanumérica y la parte del dominio es el dominio configurado previamente en Expressway.
    8. Click Save.

    Input Fields

    Opción 2: Uso de Ordenación por Ordenación DNS

    • Para utilizar esta opción, debe haber un registro A de DNS disponible para el nombre DNS del clúster de Expressway que proporciona una lista de ordenamiento cíclico de direcciones IP de pares de Expressway.
    • Si el extremo no admite DNS SRV, al inicio el extremo realiza una búsqueda de registro A de DNS. Configure el servidor DNS para que admita DNS de ordenamiento cíclico, asegurándose de que cada miembro del mismo nivel del clúster esté incluido en la lista de ordenamiento cíclico.
    • El extremo toma la dirección devuelta por la búsqueda de DNS e intenta registrarse con el par de clúster correspondiente. Si ese par no está disponible, el extremo realiza otra búsqueda de DNS e intenta conectarse al siguiente par de Expressway proporcionado. (El servidor DNS proporciona la dirección IP del siguiente clúster par) Este proceso se repite hasta que el extremo se registra correctamente con Expressway.
    • El terminal sigue utilizando el primer Expressway con el que se registró para los reregistros y las llamadas. Si se pierde la conexión con Expressway, el extremo realiza otra búsqueda de DNS para buscar un nuevo Expressway para el registro, y el servidor DNS proporciona otro Expressway en la secuencia de ordenamiento cíclico.
    • El tiempo de espera de la memoria caché de DNS se puede establecer en un tiempo bastante corto (por ejemplo, 1 minuto o menos) para que si no se puede acceder a Expressway, el extremo apunte rápidamente a otro Expressway.

    1. Configurar DNS

    • En la consola de gestión de DNS, haga clic con el botón derecho del ratón en el dominio deseado y seleccione "Nuevo registro de host (A)".

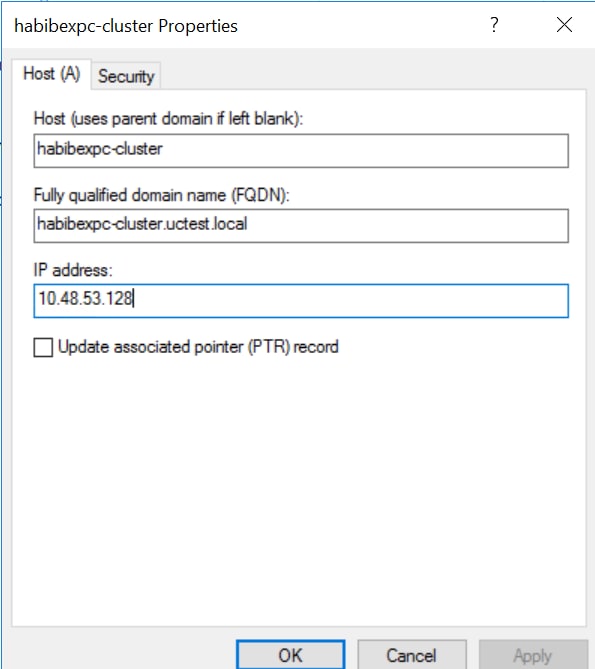

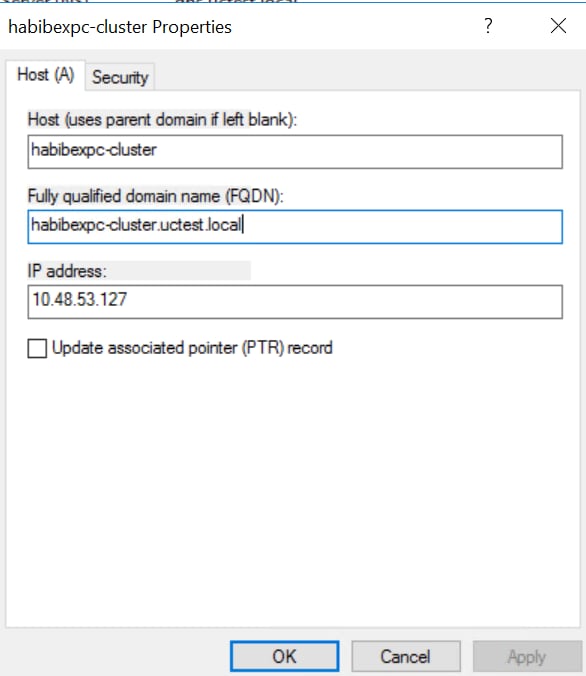

    • Ingrese el nombre del clúster de Expressway y la dirección IP del par de Expressway correspondiente. (En el ejemplo siguiente, se crean dos registros para los dos pares del clúster.)

    Input FieldsInput Fields

    2. Configuración del terminal de Telepresence

    • Aplique la misma configuración SIP que en el ejemplo anterior, pero establezca la dirección proxy en el nombre del clúster.

    Input Fields

    Verificación

    Opción 1: Uso de registros DNS SRV

    • El extremo se configura con la dirección proxy establecida en el nombre de dominio, como se ha descrito anteriormente.

    El fragmento de los registros del terminal demuestra la resolución y el registro de DNS SRV; el extremo omite los dos primeros resultados de DNS porque TLS no está configurado.

    2025-07-13T10:19:27.683+00:00 main[2467]: DnsLocator I: locatedAt() Uri 'uctest.local', profile 0, strategy 1: tls '10.48.53.127:5061' (internal)
    2025-07-13T10:19:27.683+00:00 main[2467]: DnsLocator I: locatedAt() Uri 'uctest.local', profile 0, strategy 1: tls '10.48.53.128:5061' (internal)
    2025-07-13T10:19:27.740+00:00 main[2467]: DnsLocator I: locatedAt() Uri 'uctest.local', profile 0, strategy 2: tcp '10.48.53.127:5060' (internal)
    2025-07-13T10:19:28.349+00:00 main[2467]: SipSubscriber I: [p=0] Registration Status: 'Registering', URI: '1001@uctest.local', Reason: ''
    2025-07-13T10:19:28.439+00:00 main[2467]: SipReg I: Registered as '1001@uctest.local' to '10.48.53.127:5060'
    2025-07-13T10:19:28.439+00:00 main[2467]: SipStack I: Setting 'uctest.local'/10.48.53.127:5060 as new default proxy
    2025-07-13T10:19:28.440+00:00 main[2467]: SipSubscriber I: [p=0] Registration Status: 'Registered', URI: '1001@uctest.local', Reason: ''

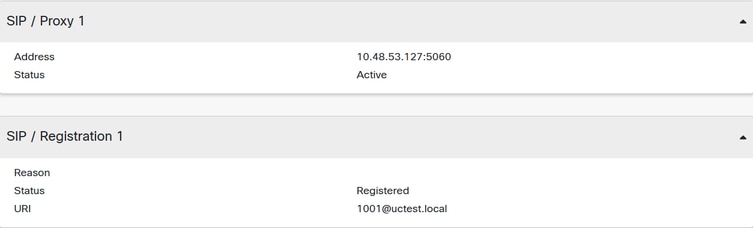

    • El terminal está registrado con el par 1 (Configuración > Estados > SIP).

    Graphical User Interface

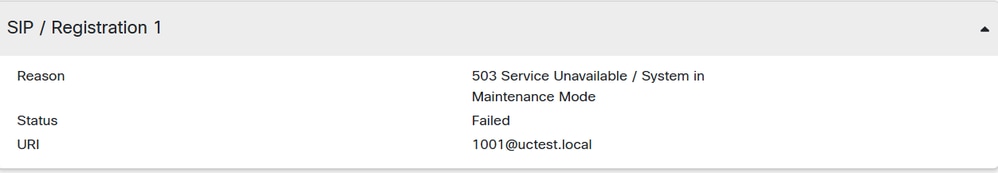

    • Al establecer el par 1 de Expressway en modo de mantenimiento, el estado de registro se muestra como "error".

    Maintenance mode

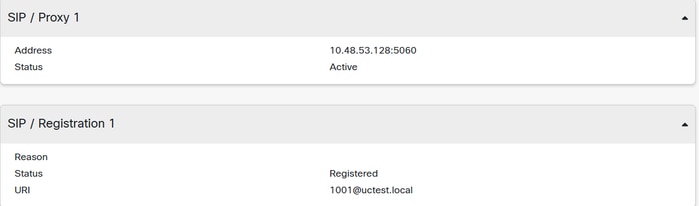

    - Después de que caducara el registro existente, el terminal se vuelve a registrar en el segundo par de Expressway.

    Graphical User Interface

    • El fragmento de código de los registros del extremo muestra la resolución de DNS al segundo par, seguido de un evento de conmutación por error.
    2025-07-13T10:25:30.840+00:00 main[2467]: SipPacket W: SIP Msg: Warning: 382 10.48.53.127 "System in Maintenance Mode"
    2025-07-13T10:25:30.843+00:00 main[2467]: SipSubscriber I: [p=0] Registration Status: 'Failed', URI: '1001@uctest.local', Reason: '503 Service Unavailable / System in Maintenance Mode'
    2025-07-13T10:25:30.844+00:00 main[2467]: DnsLocator I: locatedAt() Uri 'uctest.local', profile 0, strategy 2: tcp '10.48.53.128:5060' (internal)
    2025-07-13T10:25:30.855+00:00 main[2467]: SipStack I: SIP config is new and 0 active sessions; reconfiguring SIP stack
    2025-07-13T10:25:30.861+00:00 main[2467]: SipStack I: SIP stack successfully configured; now ready
    2025-07-13T10:25:31.096+00:00 main[2467]: SipSubscriber I: [p=0] Registration Status: 'Registering', URI: '1001@uctest.local', Reason: ''
    2025-07-13T10:25:31.180+00:00 main[2467]: SipReg I: Registered as '1001@uctest.local' to '10.48.53.128:5060'
    2025-07-13T10:25:31.181+00:00 main[2467]: SipStack I: Setting 'uctest.local'/10.48.53.128:5060 as new default proxy
    2025-07-13T10:25:31.181+00:00 main[2467]: SipSubscriber I: [p=0] Registration Status: 'Registered', URI: '1001@uctest.local', Reason: ''
    2025-07-13T10:25:31.182+00:00 main[2467]: SipSubscriber I: Resetting locator since reg_ind.status is registered

    Opción 2: Uso de Ordenación por Ordenación DNS

    • El extremo se configura con la dirección proxy establecida en el nombre de clúster de Expressway, como se describe anteriormente.
    • Fragmento de registros de terminales que muestran una resolución de DNS correcta en el nombre de clúster de Expressway y registro en el par 1.
    2025-07-13T11:16:34.789+00:00 main[2467]: CuilApp[1]: Successfully changed configuration 'Configuration/SIP/Proxy[1]/Address' to 'habibexpc-cluster.uctest.local' by user=admin/web-config-app host=10.61.106.234
    2025-07-13T11:16:34.990+00:00 main[2467]: SipSubscriber I: [p=0] Need to resolve 'habibexpc-cluster.uctest.local' before sending config to SIP stack (restarted locator)
    2025-07-13T11:16:35.056+00:00 main[2467]: DnsLocator I: locatedAt() Uri 'habibexpc-cluster.uctest.local', profile 0, strategy 4: unspec '10.48.53.127' (internal).2025-07-13T11:16:35.058+00:00 main[2467]: SipStack I: SIP config is new and 0 active sessions; reconfiguring SIP stack
    2025-07-13T11:16:35.070+00:00 main[2467]: SipStack I: SIP stack successfully configured; now ready
    2025-07-13T11:16:35.372+00:00 main[2467]: SipSubscriber I: [p=0] Registration Status: 'Registering', URI: '1001@uctest.local', Reason: ''
    2025-07-13T11:16:35.461+00:00 main[2467]: SipReg I: Registered as '1001@uctest.local' to '10.48.53.127'
    2025-07-13T11:16:35.461+00:00 main[2467]: SipStack I: Setting 'habibexpc-cluster.uctest.local'/10.48.53.127 as new default proxy
    2025-07-13T11:16:35.462+00:00 main[2467]: SipSubscriber I: [p=0] Registration Status: 'Registered', URI: '1001@uctest.local', Reason: ''
    • El terminal está registrado con el par 1 (Configuración > Estados > SIP).

    Graphical User Interface

    • Al apagar el par 1 de Expressway, el extremo se registró con el segundo par de Expressway.

    Graphical User Interface

    • El fragmento de los registros del terminal muestra una falla exitosa
    2025-07-13T11:20:48.897+00:00 main[2467]: SipReg W: SipTransport indicates that connection to 10.48.53.127 was lost.
    2025-07-13T11:20:48.898+00:00 main[2467]: SipStack I: Failed to find new default outbound proxy at present time.
    2025-07-13T11:20:48.901+00:00 main[2467]: SipSubscriber I: [p=0] Registration Status: 'Failed', URI: '1001@uctest.local', Reason: 'Connection lost'
    2025-07-13T11:20:48.907+00:00 main[2467]: SipSubscriber I: [p=0] Need to resolve 'habibexpc-cluster.uctest.local' before sending config to SIP stack (restarted locator)
    2025-07-13T11:20:48.990+00:00 main[2467]: DnsLocator I: locatedAt() Uri 'habibexpc-cluster.uctest.local', profile 0, strategy 4: unspec '10.48.53.128' (internal)
    2025-07-13T11:20:48.993+00:00 main[2467]: SipStack I: SIP config is new and 0 active sessions; reconfiguring SIP stack
    2025-07-13T11:20:49.006+00:00 main[2467]: SipStack I: SIP stack successfully configured; now ready
    2025-07-13T11:20:49.210+00:00 main[2467]: SipSubscriber I: [p=0] Registration Status: 'Registering', URI: '1001@uctest.local', Reason: ''
    2025-07-13T11:20:49.332+00:00 main[2467]: SipReg I: Registered as '1001@uctest.local' to '10.48.53.128'
    2025-07-13T11:20:49.337+00:00 main[2467]: SipStack I: Setting 'habibexpc-cluster.uctest.local'/10.48.53.128 as new default proxy
    2025-07-13T11:20:49.338+00:00 main[2467]: SipSubscriber I: [p=0] Registration Status: 'Registered', URI: '1001@uctest.local', Reason: ''
    2025-07-13T11:20:49.339+00:00 main[2467]: SipSubscriber I: Resetting locator since reg_ind.status is registered

    Información Relacionada

    https://www.cisco.com/c/en/us/support/docs/collaboration-endpoints/telepresence-system-ex-series/221630-configure-telepresence-endpoint-sip-regi.html
