Uso de CLI simplificadas de EVPN en switches Catalyst 9000

Introducción

Este documento describe las configuraciones BGP EVPN VXLAN mediante CLI simplificadas en los switches Catalyst serie 9000.

Prerequisites

Requirements

Cisco recomienda que tenga conocimiento sobre estos temas:

• Conceptos de BGP EVPN VxLAN

Componentes Utilizados

La información que contiene este documento se basa en las siguientes versiones de software y hardware.

• Catalyst 9300
• Catalyst 9400
• Catalyst 9500
• Catalyst 9600
• Cisco IOS® XE 17.13.1 y versiones posteriores

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

Antecedentes

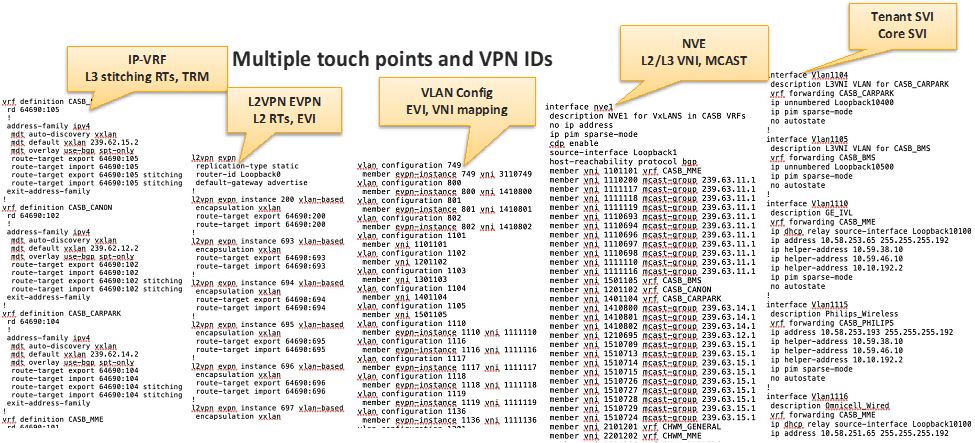

Actualmente, para configurar BGP EVPN, las CLI se distribuyen en varios componentes con cierta redundancia, lo que aumenta la complejidad y la sobrecarga operativa.

En la mayoría de los casos, el EVI y el VNI se asignan a una VLAN a través de un simple enfoque de asignación directa de ID de VLAN a EVI o VNI. La creación automática de EVI y VNI mediante la ID de VLAN simplifica significativamente el proceso de aprovisionamiento.

Perfil de servicio EVPN L2

Uso de un perfil EVPN predefinido para crear automáticamente los EVI y VNI.

• Al configurar el "miembro evpn-instance" en la configuración de vlan sin especificar explícitamente la ID de EVI, la ID de EVI y VNI se generan automáticamente utilizando el perfil especificado; si no se especifica el perfil, se utiliza el perfil predeterminado.

vlan configuration <id-range>
  member evpn-instance [profile-name]

Los perfiles EVPN representan un conjunto común de características compartidas por un grupo de VLAN.

• Estas características comunes podrían ser compartir el mismo tipo de replicación, EVI, VNI, asignaciones de ruta-destino, etc.
• Una vez que una VLAN se asocia con un perfil EVPN, la configuración EVPN correspondiente se deriva automáticamente del perfil y la EVI y la VNI se generan automáticamente a través de la misma funcionalidad de asignación.

Perfil con nombre y predeterminado de EVPN

Los perfiles de EVPN simplifican el proceso de aprovisionamiento mediante la creación automática de instancias de EVPN y VNI de nivel 2 de VXLAN a partir del perfil predeterminado o de un perfil con nombre predefinido.

• El perfil de servicio L2 predeterminado no requiere configuración manual. Este perfil se crea automáticamente cuando un miembro de VLAN hace referencia a él en la instancia evpn.
• Los perfiles de servicio L2 con nombre definen configuraciones explícitas y se deben configurar antes de que un miembro de VLAN haga referencia a ellos en la instancia evpn.
• Se introduce un nuevo modo CLI ‘l2vpn evpn profile {default|<name>}’ para crear el perfil EVPN.

l2vpn evpn profile {default|<name>}
  evi-base <id>
  l2vni-base <id>
  replication-type {ingress|static {[ipv4_mcast_addr|ipv4_mcast_prefix] [ipv6_mcast_addr|ipv6_mcast_prefix]}}
  encapsulation {mpls|vxlan}
  default-gateway advertise {enable|disable}
  multicast advertise {enable|disable}
  ip local-learning {enable|disable}
  flooding-suppression address-resolution {enable|disable}
  re-originate route-type5
  local-routing {enable|disable}
  member evpn-instance [profile-name]

Clave	Valor	Valor Predeterminado	Comentarios
[no] replication-type	{acceso | static {[ipv4_mcast_addr | ipv4_mcast_prefix] [ipv6_mcast_addr | ipv6_mcast_prefix]}}	acceso	Si hay un servicio l2 creado con el perfil, no se permite cambiar la configuración del tipo de replicación en el modo ‘l2vpn evpn instance <evi>’. Si se especifican las direcciones IPv4 e IPv6 de prefijo, el número del conjunto de direcciones DEBE ser igual
[no] encapsulation	{vxlan | mpls}	vxlan	Si hay un servicio l2 creado con el perfil, no se permite cambiar la configuración de encapsulación en el modo ‘l2vpn evpn instance <evi>’
[no] evi-base	[0-65535 ]	0	evi = vid + evi-base, Si hay servicio l2 creado con el perfil, cambiar evi-base no está permitido
[no] l2vni-base	[4096-16777215 ]	20000	l2vni = vid + l2vni-base, si hay un servicio l2 creado con el perfil, no se permite cambiar l2vni-base
[no] default-gateway advertise	{enable | disable}	indefinido	El gateway predeterminado tiene una configuración global que está deshabilitada. De forma predeterminada, la configuración global surte efecto
[no] ip local-learning	{enable | disable}	indefinido	El aprendizaje local de IP tiene una configuración global que está habilitada. De forma predeterminada, la configuración global surte efecto
[no] floding-suppression address-resolution	{enable | disable}	indefinido	La resolución de direcciones de supresión de inundación tiene una configuración global que está habilitada. De forma predeterminada, la configuración global surte efecto
[no] multicast advertise	{enable | disable}	indefinido	La configuración global del anuncio de multidifusión está deshabilitada. De forma predeterminada, la configuración global surte efecto
[no] re-originate route-type5	N/A	indefinido	De forma predeterminada, se establece como undefined, que equivale a disable.
[no] local-routing	{enable | disable}	indefinido	De forma predeterminada, se establece como undefined, que es equivalente a disable, utilizado para el caso de uso de CGW + L3VNI en la plataforma cat9k.

Configurar

Interfaz NVE obligatoria

Las VNI creadas automáticamente están codificadas para crearse en la interfaz nve1, es decir, cuando se utiliza la CLI simplificada, la interfaz nve1 debe configurarse, y el ‘protocolo de alcance del host bgp’ debe configurarse también en la interfaz nve1.

interface nve1
 source-interface Loopback0
 host-reachability protocol bgp

Perfil predeterminado

CLI simplificada

CLI heredada

vlan, configuración 10-14  member evpn-instance ! interface nve1  source-interface Loopback0  host-reachability protocol bgp ! router bgp 65001 ...

l2vpn evpn instance 10 vlan-based  encapsulation vxlan ! l2vpn evpn instance 11 vlan-based  encapsulation vxlan ! l2vpn evpn instance 12 vlan-based  encapsulation vxlan ! l2vpn evpn instance 13 vlan-based  encapsulation vxlan ! l2vpn evpn instance 14 vlan-based  encapsulation vxlan ! vlan configuration 10  member evpn-instance 10 vni 20010 ! vlan configuration 11  member evpn-instance 11 vni 20011 ! vlan configuration 12  member evpn-instance 12 vni 20012 ! vlan configuration 13  member evpn-instance 13 vni 20013 ! vlan configuration 14  member evpn-instance 14 vni 20014 ! interface nve1  source-interface Loopback0  host-reachability protocol bgp  member vni 20010 ingress-replication  member vni 20011 ingress-replication  member vni 20012 ingress-replication  member vni 20013 ingress-replication  member vni 20014 ingress-replication ! router bgp 65001 ...

Perfil con nombre

CLI simplificada

CLI heredada

l2vpn evpn profile GROUP1    evi-base 100    l2vni-base 30000    multicast advertise enable ! l2vpn evpn profile GROUP2    evi-base 200    l2vni-base 40000    replication-type static 239.0.0.10    multicast advertise enable ! vlan, configuración 11-12  member evpn-instance profile GROUP1 ! vlan, configuración 13-14  member evpn-instance profile GROUP2 ! interface nve1  source-interface Loopback0  host-reachability protocol bgp ! router bgp 65001 ...

l2vpn evpn instance 111 vlan-based  encapsulation vxlan  multicast advertise enable ! l2vpn evpn instance 112 vlan-based  encapsulation vxlan  multicast advertise enable ! l2vpn evpn instance 213 vlan-based  encapsulation vxlan  multicast advertise enable ! l2vpn evpn instance 214 vlan-based  encapsulation vxlan  multicast advertise enable ! vlan configuration 11  member evpn-instance 111 vni 30011 ! vlan configuration 12  member evpn-instance 112 vni 30012 ! vlan configuration 13  member evpn-instance 213 vni 40013 ! vlan configuration 14  member evpn-instance 214 vni 40014 ! interface nve1  source-interface Loopback0  host-reachability protocol bgp  member vni 30011 ingress-replication  member vni 30012 ingress-replication  member vni 30013 mcast-group 239.0.0.10  member vni 30014 mcast-group 239.0.0.10 ! router bgp 65001 ...

Verificación

Perfil EVPN

Utilice show l2vpn evpn profile para verificar la creación del perfil, las configuraciones y las VLAN que utilizan el perfil.

leaf1#show l2vpn evpn profile default detail
EVPN Profile (VLAN Based): default (auto)
  evpn id base: 0
  l2 vni base: 20000
  Encapsulation: vxlan
  Replication Type: Ingress
  IP Local Learn: Not set
  Flooding Suppression Address Resolution: Not set
  Adv. default-gateway: Not set
  Adv. Multicast: Not set
  RT5 Re-originate Flag: Disabled
  Local Routing: Not set
  vlan(s):
              101-102,111-114,131-132

L2VNI automático

Utilice show derived-config interface nve1 para verificar los L2VNIs creados automáticamente.

leaf1#show derived-config int nve1  <-- Display the resulting derived config
Building configuration...

Derived configuration : 721 bytes
!
interface nve1
 source-interface Loopback2
 host-reachability protocol bgp
 member vni 20101 ingress-replication
 member vni 20102 ingress-replication
 member vni 20105 mcast-group 239.2.1.105
 member vni 20106 mcast-group 239.2.1.106
 member vni 20111 ingress-replication
 member vni 20112 ingress-replication
 member vni 20113 ingress-replication
 member vni 20114 ingress-replication
 member vni 20121 mcast-group 239.2.1.121
 member vni 20122 mcast-group 239.2.1.122
 member vni 20123 mcast-group 239.2.1.123
 member vni 20124 mcast-group 239.2.1.124
 member vni 20131 ingress-replication
 member vni 20132 ingress-replication

EVI automático

Utilice show l2vpn evpn evi para verificar el EVI creado automáticamente y el perfil correspondiente.

leaf1#show l2vpn evpn evi 101 detail
EVPN instance:       101 (VLAN Based)
  Profile:           default
  RD:                1.1.1.2:32868 (auto)
  Import-RTs:        1:20101
  Export-RTs:        1:20101
  Per-EVI Label:     none
  State:             Established
  Replication Type:  Ingress (profile)
  Encapsulation:     vxlan (profile)
  IP Local Learn:    Enabled (global)
  Adv. Def. Gateway: Disabled (global)
  Re-originate RT5:  Disabled (profile)
  Adv. Multicast:    Enabled (global)
  AR Flood Suppress: Enabled (global)
  Vlan:              101
    Protected:       False
    Ethernet-Tag:    0
    State:           Established
    Flood Suppress:  Attached
    Core If:
    Access If:
    NVE If:
    RMAC:            0000.0000.0000
    Core Vlan:       0
    L2 VNI:          20101
    L3 VNI:          0
    VTEP IP:         UNKNOWN
    Pseudoports:
      none

Ejemplo adicional de simplificación de CLI

Simplificación de VRF de L3

Se utiliza un enfoque similar para L3VNI y Core-VLAN para el VRF. Consulte Uso de VNID para Aprovisionar Automáticamente L3VNI, Core-SVI, Core-vlan en Switches Catalyst 9000 para la simplificación de VRF.

Consulte también este ejemplo:

CLI simplificada

CLI heredada

vrf definition red  rd auto  vnid 30010 evpn-instance  address-family ipv4  exit-address-family ! vrf definition green  vnid 30011 evpn-instance vni auto  address-family ipv4  exit-address-family ! vrf definition blue  vnid 30012 evpn-instance vni auto core-vlan 300  address-family ipv4  exit-address-family ! interface nve1  source-interface Loopback0  host-reachability protocol bgp ! router bgp 65001 ...

vrf definition red  rd 1.1.1.1:3  address-family ipv4   route-target export 65001:30010   route-target import 65001:30010   route-target export 65001:30010 costura   route-target import 65001:30010 costura  exit-address-family ! vrf definition green  rd 1.1.1.1:4  address-family ipv4   route-target export 65001:30011   route-target import 65001:30011   route-target export 65001:30011 costura   route-target import 65001:30011 costura  exit-address-family ! vrf definition blue  rd 1.1.1.1:5  address-family ipv4   route-target export 65001:30012   route-target import 65001:30012   route-target export 65001:30012 costura   route-target import 65001:30012 costura  exit-address-family ! ... vlan configuration 201  member vni 30012 ! interface Vlan300  vrf forwarding blue  ip unnumbered loopback0 ! ... interface nve1  source-interface Loopback0  host-reachability protocol bgp  member vni 30011 vrf green  member vni 30012 vrf blue ! router bgp 65001 ...

Información Relacionada

• Uso de VNID para aprovisionar automáticamente L3VNI, Core-SVI, Core-vlan en switches Catalyst 9000
