Monitoree y personalice la opinión del panel sobre un Switch

Objetivo

El panel en la utilidad basada en web de su Switch visualiza la información sobre diversas herramientas de supervisión tales como utilización de puertos, errores de tráfico, y poder sobre la utilización de los Ethernetes (PoE) en su Switch.

El objetivo de este documento es mostrarle cómo marcar y personalizar su panel para monitorear la utilización de puertos, los errores de tráfico, y la utilización del PoE en su Switch.

Dispositivos aplicables

• Sx250 Series
• Sx350 Series
• Serie SG350X
• Serie Sx550X

Versión del software

• 2.2.0.66

Utilización del puerto de monitor, errores de tráfico, y utilización del PoE

Paso 1. Inicie sesión a la utilidad basada en web del Switch y elija el panel en la porción izquierda de la página.

Paso 2. Haga clic en personalizan para elegir los módulos que usted quiere monitorear en su Switch.

La página entonces mostrará a módulos que usted puede elegir en del lado derecho de los cuadrados.

Los módulos disponibles son:

• Pequeños módulos:
• Estados generales del sistema — Visualiza la información sobre la temperatura del dispositivo (cuando tal información está disponible) para un dispositivo autónomo o para cada dispositivo en el stack.
• Utilización de recursos — Visualiza el estatus de la utilización en términos de porcentaje de los diversos recursos del sistema como carta de barra.
• Identificación — Información básica de las visualizaciones con respecto el dispositivo y al stack tal como Descripción del sistema, versión de firmware, dirección MAC, y así sucesivamente.
• Topología del stack — Representaciones gráficas de la topología del stack
• Utilización del PoE — La utilización del poder del dispositivo sobre la capacidad de los Ethernetes (PoE). Visualiza generalmente el valor del porcentaje en una escala de 0 a 100.
• Módulos grandes:
• Los últimos registros — Contiene información sobre los cinco últimos eventos registrados por el sistema como Syslog.
• Interfaces suspendidas — Visualiza las interfaces que se han suspendido en el dispositivo o la opinión de la tabla.
• Utilización de puertos — La utilización global de los puertos en un Switch durante un período de tiempo.
• Errores de tráfico — El número de paquetes de errores de diversos tipos que se cuentan en las estadísticas del Monitoreo remoto (RMON).

Paso 3. Elija cualquier elemento que usted quiera monitorear de los módulos pequeños y grandes arrastrándolo y cayendo a los cuadrados en el centro de la página.

Note: En este ejemplo, se elige la utilización de puertos.

El módulo de la utilización de puertos ahora ocupará la rejilla superior de la porción del panel.

Paso 4. Relance el mismo paso con otros módulos que usted quiera ser colocado en el panel.

Nota: En este ejemplo, se agregan los errores de tráfico y la utilización del PoE.

Paso 5. Tecleo hecho.

La página ahora mostrará la información sobre cada uno de los módulos que usted ha colocado en la rejilla. En el ejemplo abajo, la información sobre la utilización del puerto GE15 se muestra cuando el ratón se asoma en el puerto.

Usted puede también personalizar las configuraciones en los módulos uces de los para cambiar la visión o las configuraciones unas de los según su preferencia.

Personalice la opinión del panel

Utilización de puertos

Para cambiar a las configuraciones preferidas bajo utilización de puertos:

Paso 1. Haga clic en el icono del lápiz en la porción superior-derecha y elija las configuraciones unas de los que usted quiere personalizar. Las opciones son:

• Modo de visualización — Cambia el tipo de visión a la vista de dispositivo o a la opinión de la carta.
• Tiempo de actualización — Fija el intervalo de tiempo de cada puerto para restaurar y visualiza la información más reciente sobre ese puerto. Usted puede elegir ningún restaura, 15 segundos, 30 segundos, o 1 minuto.
• Estadísticas de la interfaz — Le lleva a la página de la interfaz donde toda la información sobre ella se visualiza por ejemplo la velocidad de actualización, reciben las estadísticas, y transmiten las estadísticas. Usted puede también acceder la página directamente yendo al estatus y a las estadísticas > a la interfaz.

Errores de tráfico

Para cambiar a las configuraciones preferidas bajo errores de tráfico:

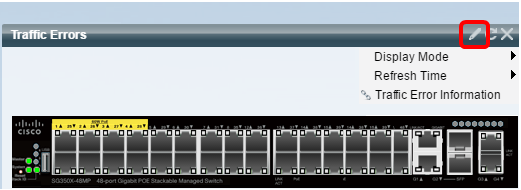

Paso 1. Haga clic en el icono del lápiz en la porción superior-derecha y elija las configuraciones unas de los que usted quiere personalizar. Las opciones son:

• Modo de visualización — Cambia el tipo de visión a la vista de dispositivo o a la opinión de la tabla.
• Tiempo de actualización — Fija el intervalo de tiempo de cada puerto para restaurar y visualiza la información más reciente sobre ese puerto. Usted puede elegir ningún restaura, 1 minuto, o 30 segundos.
• Información de error de tráfico — Le lleva a la página de las estadísticas que visualiza la información detallada con respecto los tamaños de paquetes y a los errores en capa física. La información se visualiza según el estándar de RMON. Usted puede también acceder la página directamente yendo al estatus y a las estadísticas > al RMON > a las estadísticas.

Utilización del PoE

Para cambiar a las configuraciones preferidas bajo utilización del PoE:

Paso 1. Haga clic en el icono del lápiz en la porción superior-derecha y elija las configuraciones unas de los que usted quiere personalizar. Las opciones son:

• Tiempo de actualización — Fija el intervalo de tiempo de cada puerto para restaurar y visualiza la información más reciente sobre ese puerto. Usted puede seleccionar ningún restaura, 1 minuto, 30 segundos, o ahora restaura.
• Propiedades Globales del PoE — Le lleva a la página de las propiedades del PoE donde usted puede modificar el modo del poder, habilitar y especificar los desvíos del PoE que se generarán. Usted puede también acceder la página directamente yendo a la administración de puerto > al PoE > a las propiedades.
• Configuraciones de puerto del PoE — Le lleva a la página Configuración del PoE donde visualiza la información del sistema para habilitar el PoE en las interfaces y monitorear el límite actual del uso y del máximo de energía del poder por el puerto cuando el modo del PoE es límite del puerto. Usted puede también acceder la página directamente yendo a la administración de puerto > al PoE > a las configuraciones.

Nota: Usted puede también restaurar la información en los módulos uces de los en la rejilla en cualquier momento haciendo clic en  el icono o borrar los módulos uces de los haciendo clic en  el icono en la porción superior correcta de cada módulo.

Usted debe ahora haber personalizado con éxito el panel en su Switch.
