Configuración de los parámetros del servidor unidifusión del protocolo simple de tiempo de red (SNTP) en un switch

Objetivo

La configuración de la hora del sistema es de gran importancia en la red. Los relojes sincronizados del sistema brindan un marco de referencia entre todos los dispositivos de la red. La sincronización de la hora de la red es de importancia fundamental porque en todos los aspectos de la administración, la seguridad, la planificación y la depuración de una red se debe determinar cuándo se producen los eventos. Sin relojes sincronizados, la correlación exacta de archivos de registro entre estos dispositivos al realizar el seguimiento de las brechas en la seguridad o del uso de la red es imposible.

La hora sincronizada también reduce la confusión en los sistemas de archivos compartidos, ya que es importante que las horas de modificación concuerden, independientemente de la máquina en la que residen los sistemas de archivos.

Los switches Cisco Small Business admiten el protocolo simple de hora de red (SNTP) y, cuando se activa, el switch sincroniza dinámicamente la hora del dispositivo con la hora de un servidor SNTP. El switch funciona solo como cliente SNTP y no puede proporcionar servicios de hora a otros dispositivos.

En este artículo se proporcionan instrucciones sobre cómo configurar los parámetros del servidor de unidifusión SNMP en el switch.

Dispositivos aplicables

• Serie Sx250
• Serie Sx300
• Serie Sx350
• Serie SG350X
• Serie Sx500
• Serie Sx550X

Versión del software

• 1.4.7.05 — Sx300, Sx500
• 2.2.8.04: Sx250, Sx350, SG350X y Sx550X

Configuración de los parámetros del servidor de unidifusión SNTP en el switch

Habilitar unidifusión de cliente SNTP

La página System Time (Hora del sistema) de la utilidad basada en Web proporciona formas de configurar la hora del sistema, la zona horaria y el horario de verano (DST).

Paso 1. Inicie sesión en la utilidad basada en Web del switch y, a continuación, seleccione Advanced en la lista desplegable Display Mode (Modo de visualización).

Nota: En este ejemplo, se utiliza el switch SG350X-48MP.

Nota: Si tiene un switch de la serie Sx300 o Sx500, vaya al paso 2.

Paso 2. Elija Administration > Time Settings > SNTP Unicast.

Nota: El origen del reloj principal (servidores SNTP) debe estar habilitado para que funcione la unidifusión de clientes SNTP. Para obtener información sobre cómo activar esta función, haga clic aquí para obtener instrucciones.

Paso 3. Marque la casilla de verificación Enable SNTP Client Unicast para permitir que el dispositivo utilice clientes Unicast predefinidos por SNTP con servidores Unicast SNTP.

Paso 4. En el área Interfaz de origen IPv4, elija la interfaz IPv4 cuya dirección IPv4 se utilizará como dirección IPv4 de origen en los mensajes utilizados para la comunicación con el servidor SNTP.

Nota: Si se elige la opción Auto (Automático), el sistema toma la dirección IP de origen de la dirección IP definida en la interfaz saliente.

Nota: En este ejemplo, se elige VLAN1.

Paso 5. En el área Interfaz de origen IPv6, elija la interfaz IPv6 cuya dirección IPv6 se utilizará como dirección IPv6 de origen en los mensajes utilizados para la comunicación con el servidor SNTP.

Nota: Esta opción solo está disponible para los switches de las series Sx250, Sx350, SG350X y Sx550X.

Nota: En este ejemplo, se elige Automático.

Paso 6. Haga clic en Apply para guardar la configuración.

Ahora debería haber habilitado la función de unidifusión de cliente SNTP en su switch.

Agregar servidor SNTP de unidifusión

Paso 1. Elija Administration > Time Settings > SNTP Unicast.

Nota: Los switches de las series Sx250, Sx350, SG350X y Sx550X tienen tres servidores SNTP de unidifusión predeterminados en la tabla de servidores SNTP de unidifusión.

• La tabla de servidores SNTP de unidifusión muestra la siguiente información para cada servidor SNTP de unidifusión:
• Servidor SNTP: dirección IP del servidor SNTP. El servidor preferido, o nombre de host, se elige de acuerdo con su nivel de estrato.
• Intervalo de sondeo: muestra si el sondeo está activado o desactivado.
• Id. de clave de autenticación: identificación de clave utilizada para la comunicación entre el servidor SNTP y el dispositivo.
• Nivel de estrato: distancia desde el reloj de referencia expresada como valor numérico. Un servidor SNTP no puede ser el servidor primario (nivel de estrato 1) a menos que se habilite el intervalo de sondeo.
• Estado: estado del servidor SNTP. Los valores posibles son:

- Activo: el servidor SNTP está funcionando normalmente en este momento.

- Apagado: el servidor SNTP no está disponible actualmente.

- Desconocido: el estado del servidor SNTP es desconocido.

- En proceso: conexión al servidor SNTP actualmente en proceso.

• Última respuesta: última fecha y hora en que se recibió una respuesta de este servidor SNTP.
• Desplazamiento: desplazamiento estimado del reloj del servidor en relación con el reloj local, en milisegundos. El host determina el valor de este desplazamiento mediante el algoritmo descrito en RFC 2030.
• Retraso: retraso de ida y vuelta estimado del reloj del servidor en relación con el reloj local en la ruta de red entre ellos, en milisegundos. El host determina el valor de esta demora mediante el algoritmo descrito en RFC 2030.
• Origen: cómo se definió el servidor SNTP, por ejemplo: manualmente o desde un servidor DHCPv6.
• Interfaz: la interfaz en la que se reciben los paquetes.

Paso 2. Haga clic en Agregar para agregar el servidor SNTP de unidifusión.

Paso 3. Haga clic en uno de los siguientes botones de opción de Definición de servidor que especifica el método por el que se identifica el servidor.

Las opciones son:

• By IP address (Por dirección IP): indica que el servidor SNTP se identifica por su dirección IP.
• Por nombre: indica que el servidor SNTP se identifica por nombre de la lista de servidores SNTP. Si selecciona esta opción, vaya al paso 7.

Nota: En este ejemplo, se elige Por dirección IP.

Paso 4. Haga clic en el botón de opción de la versión IP deseada.

Las opciones son:

• Versión 6: indica el tipo de dirección IPv6.
• Versión 4: indica el tipo de dirección IPv4. Si selecciona esta opción, vaya al paso 7.

Nota: En este ejemplo, se elige la versión 4.

Paso 5. (Opcional) Si elige el tipo de dirección IP de la versión 6, haga clic en el tipo de dirección IPv6 que desee.

Las opciones son:

• Enlace local: indica que la dirección IPv6 identifica de forma exclusiva al host en un único enlace de red.
• Global: indica que la dirección IPv6 es una unidifusión global visible y accesible desde otras redes. Si selecciona esta opción, vaya al paso 7.

Nota: En este ejemplo, se elige Link Local.

Paso 6. (Opcional) Si elige el tipo de dirección IPv6 local de vínculo, elija una interfaz local de vínculo en la lista desplegable Interfaz local de vínculo.

Nota: En este ejemplo, se elige la VLAN 1.

Paso 7. Introduzca el nombre o la dirección IP del servidor SNTP. El formato depende del tipo de dirección seleccionado.

Nota: En este ejemplo, 24.56.178.141 es la dirección IP utilizada.

Paso 8. (Opcional) Si ha elegido la definición de servidor como Por nombre, elija el nombre del servidor SNTP en la lista desplegable Servidor SNTP. Si elige otro, introduzca el nombre del servidor SNTP en el campo adyacente.

Nota: Esta opción sólo está disponible para los switches de las series Sx300 y Sx500.

Nota: En este ejemplo, se elige time-a.timefreq.bldrdoc.gov.

Paso 9. (Opcional) Marque la casilla de verificación Enable de Poll Interval para habilitar el sondeo del servidor SNTP para obtener información de hora del sistema. Se sondean los servidores NTP que están registrados para el sondeo y se selecciona el reloj del servidor con el nivel de estrato más bajo.

Paso 10. (Opcional) Marque la casilla de verificación Enable de Authentication para habilitar la autenticación.

Nota: Para obtener información sobre cómo configurar los parámetros de autenticación SNTP en el switch, haga clic aquí para obtener instrucciones.

Paso 11. (Opcional) Si la autenticación está activada, seleccione el ID de clave en la lista desplegable ID de clave de autenticación.

Paso 12. Haga clic en Apply y luego en Close.

Paso 13. (Opcional) Haga clic en Guardar para guardar los ajustes en el archivo de configuración de inicio.

Ahora debería haber agregado correctamente un nuevo servidor SNTP en su switch.

Eliminación de un servidor SNTP de unidifusión

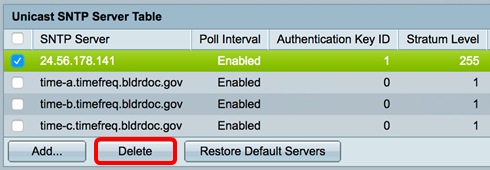

Paso 1. En Unicast SNTP Server Table (Tabla de servidor SNTP de unidifusión), active la casilla situada junto al servidor SNTP que desea eliminar.

Paso 2. Haga clic en el botón Delete para quitar el servidor SNTP.

Paso 3. (Opcional) Haga clic en Restaurar servidores predeterminados para restaurar los tres servidores predeterminados.

Nota: Esta opción sólo se aplica a los switches de las series Sx250, Sx350, SG350X y Sx550X que tienen tres servidores SNTP de unidifusión predeterminados en la tabla de servidores SNTP de unidifusión.

Paso 4. (Opcional) Haga clic en Guardar para guardar los ajustes en el archivo de configuración de inicio.

Ahora debería haber eliminado correctamente un servidor SNTP de unidifusión de la tabla de servidores SNTP de unidifusión.

Historial de revisiones

Revisión	Fecha de publicación	Comentarios
1.0	13-Dec-2018	Versión inicial
