Objetivo

El objetivo de este documento es mostrarle cómo configurar la indagación del protocolo de administración de grupos de Internet (IGMP) en los switches Cisco Business serie 220.

Dispositivos aplicables | Versión de software

Introducción

La multidifusión es la técnica de capa de red utilizada para transmitir paquetes de datos desde un host a hosts seleccionados de la red. En la capa inferior, el switch difunde el tráfico de multidifusión en todos los puertos, incluso si solo un host necesita recibirlo. El snooping del protocolo de administración de grupos de Internet (IGMP) se utiliza para reenviar el tráfico multidifusión del protocolo de Internet versión 4 (IPv4) al host deseado.

Cuando IGMP está habilitado, detecta los mensajes IGMP intercambiados entre el router IPv4 y los hosts multicast conectados a las interfaces. A continuación, mantiene una tabla que restringe el tráfico de multidifusión IPv4 y lo reenvía dinámicamente a las partes que necesitan recibirlos.

Las siguientes configuraciones son prerrequisitos para configurar IGMP:

Activar la detección IGMP y la acción de multidifusión

Para que la indagación IGMP funcione, el filtrado de multidifusión de puente debe estar habilitado. La indagación IGMP debe estar habilitada globalmente y para cada VLAN relevante en la página de indagación IGMP.

Paso 1

Inicie sesión en la utilidad de configuración web y elija Multicast > Properties.

Log in to the web configuration utility and choose Multicast > Properties.

Paso 2

Asegúrese de que la función IGMP Snooping está activada. Seleccione el procedimiento para Acción de multidifusión desconocida. Las opciones son Drop, Flood o Forward to Router Port.

Make sure IGMP Snooping is enabled. Select the procedure for Unknown Multicast Action. The options are Drop, Flood, or Forward to Router Port.

Paso 3

Haga clic en Apply (Aplicar).

Click Apply.

Configuración de indagación IGMP

Paso 1

Inicie sesión en la utilidad basada en Web y elija Multicast > IGMP Snooping.

Log in to the web-based utility and choose Multicast > IGMP Snooping.

Paso 2

Seleccione el botón de opción de la versión de IGMP que desee utilizar. Sus opciones son IGMPv2 o IGMPv3.

La supresión de informes está activada de forma predeterminada. Si desactiva esta función, todos los informes IGMP se reenviarán a los routers de multidifusión.

La supresión de informes IGMP sólo se admite cuando la consulta de multidifusión tiene informes IGMPv1 e IGMPv2. Esta función no se admite cuando la consulta incluye informes IGMPv3. El switch utiliza la supresión de informes IGMP para reenviar solamente un informe IGMP por consulta de router de multidifusión a los dispositivos de multidifusión. Cuando se habilita la supresión de informes IGMP, el switch envía el primer informe IGMP de todos los hosts para un grupo a todos los routers Multicast. El switch no envía los informes IGMP restantes para el grupo a los routers Multicast. Esta función evita que se envíen informes duplicados a los dispositivos de multidifusión. El switch siempre reenvía solamente el primer informe IGMPv1 o IGMPv2 de todos los hosts para un grupo a todos los routers Multicast, independientemente de la consulta del router Multicast también incluye solicitudes para informes IGMPv3.
Select the radio button for the IGMP version you would want to use. Your options are IGMPv2 or IGMPv3.

Paso 3

Seleccione una VLAN y haga clic en el icono de edición.

Select a VLAN and click the edit icon.

Paso 4

Marque la casilla de verificación Enable para IGMP Snooping Status. Esto habilitará la indagación IGMP en la VLAN. El dispositivo supervisa el tráfico de red para determinar qué hosts han solicitado que se les envíe tráfico multidifusión.

Check the Enable check box for IGMP Snooping Status. This will enable IGMP snooping on the VLAN. The device monitors network traffic to determine which hosts have asked to be sent Multicast traffic.

Paso 5 (opcional)

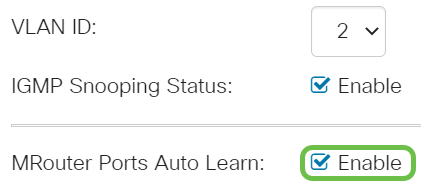

Para permitir que el router multicast detecte automáticamente los puertos conectados, marque la casilla de verificación Enable para MRouter Ports Auto Learn.

To allow the multicast router to automatically learn the connected ports, check the Enable check box for MRouter Ports Auto Learn.

Paso 6

Consulta de robustez: introduzca la variable de robustez que se utilizará si este switch es el consultor seleccionado.

Query Robustness - Enter the robustness variable to be used if this switch is the elected querier.

Paso 7

Intervalo de consulta: introduzca el intervalo entre las consultas generales que se utilizarán si este modificador es el consultor seleccionado.

Query Interval - Enter the interval between the general queries to be used if this switch is the elected querier.

Paso 8

Intervalo máximo de respuesta de consulta: introduzca el retraso utilizado para calcular el código de respuesta máximo insertado en las consultas generales periódicas.

Query Max Response Interval - Enter the delay used to calculate the maximum response code inserted into the periodic general queries.

Paso 9

Contador de consultas de último miembro: el número de consultas específicas del grupo IGMP enviadas antes de que el dispositivo asuma que no hay más miembros para el grupo si el dispositivo es el consultor seleccionado.

Last Member Query Counter – The number of IGMP group-specific queries sent before the device assumes that there are no more members for the group if the device is the elected querier.

Paso 10

Intervalo de consulta de último miembro: introduzca el retraso de respuesta máximo que se utilizará si el switch no puede leer el valor de tiempo de respuesta máximo de consultas específicas de grupo enviadas por el solicitante seleccionado.

Last Member Query Interval - Enter the maximum response delay to be used if the switch cannot read the maximum response time value from group-specific queries sent by the elected querier.

Paso 11

Immediate Leave (Abandono inmediato): Seleccione esta opción para permitir que el switch elimine una interfaz que envía un mensaje de ausencia de la tabla de reenvío sin enviar primero consultas generales basadas en MAC a la interfaz. Cuando se recibe un mensaje de IGMP Leave Group de un host, el sistema elimina el puerto del host de la entrada de la tabla. Después de transmitir las consultas IGMP desde el router Multicast, elimina las entradas periódicamente si no recibe ningún informe de afiliación IGMP de los clientes Multicast. Cuando está habilitada, esta función reduce el tiempo necesario para bloquear el tráfico IGMP innecesario enviado a un puerto de dispositivo.

Immediate Leave - Select to enable the switch to remove an interface that sends a leave message from the forwarding table without first sending out MAC-based general queries to the interface.

Paso 12 (opcional)

Estado del solicitante IGMP: Seleccione esta opción para activar esta función. Esta función es necesaria si no hay ningún router de multidifusión.

IGMP Querier Status - Select to enable this feature. This feature is required if there’s no Multicast router.

Paso 13

IGMP Query Version (Versión del solicitante IGMP): Seleccione la versión IGMP que se utilizará si el dispositivo se convierte en el solicitante seleccionado. Seleccione IGMPv3 si hay switches y/o routers de multidifusión en la VLAN que realizan el reenvío de multidifusión IP específico de origen. De lo contrario, seleccione IGMPv2.

 En este ejemplo, se elige la versión 2. Permite que la consulta de pertenencia sea tanto general como específica de grupo. La consulta de pertenencia general se utiliza para determinar todos los grupos de multidifusión a los que están suscritas las estaciones. La consulta de membresía específica de grupo se utiliza para determinar si hay un suscriptor para un grupo determinado.
IGMP Querier Version - Select the IGMP version to be used if the device becomes the elected querier. Select IGMPv3 if there are switches and/or Multicast routers in the VLAN that perform source-specific IP Multicast forwarding. Otherwise, select IGMPv2.

Paso 14

Haga clic en Apply (Aplicar). Se actualiza el archivo de configuración en ejecución.

Click Apply. The Running Configuration file is updated.
Los cambios en la configuración del temporizador de indagación IGMP (incluida la robustez de la consulta, el intervalo de consulta, etc.) no surten efecto en los temporizadores que ya se han creado.

Paso 15

Para guardar esta configuración de la configuración en ejecución en la configuración de inicio, haga clic en el icono save en la esquina superior derecha de la pantalla.

To save this configuration from the running configuration to the startup configuration, click the save icon in the top right corner of your screen.

Conclusión

Tan sencillo como eso, ya ha configurado la función de envío IGMP.

Para obtener más configuraciones, consulte la Guía de administración de los switches Cisco Business serie 220.
