Asistentes para la configuración en el Routers RV016, RV042, RV042G y RV082 VPN

Objetivo

El asistente para la configuración es construido en la característica que se utiliza para ayudar con la configuración básica IP en el router a permitirle comunicar con los otros dispositivos. Le dirige paso a paso y puede ser una forma útil configurar el dispositivo si el usuario no tiene mucha experiencia de la red. Una regla de acceso se configura sobre la base de los diversos criterios para permitir o negar el acceso a la red. Se programa la regla de acceso basó en el tiempo en que las reglas de acceso necesitan ser aplicadas al router.

El objetivo de este artículo es dirigirle en cómo tener acceso a los asistentes para la configuración en el Routers RV016, RV042, RV042G y RV082 VPN.

Dispositivos aplicables

• RV016
• RV042
• RV042G
• RV082

Versión de software

• v4.2.2.08

Asistente para la configuración

Paso 1. Ábrase una sesión a la utilidad de configuración de la red y elija al Asisitente. La página del Asisitente se abre:



Asistente para la configuración básico

El asistente para la configuración básico es un método dirigido conveniente y simple de configuraciones iniciales de la creación. Esta sección dirige al usuario en cómo configurar al asistente para la configuración básico que en conjunto puede ser utilizado para cambiar los puertos PÁLIDOS o para configurar la conexión de Internet.



Paso 1. Ahora haga clic el lanzamiento en el área de disposición básica para funcionar con al asistente para la configuración básico. La ventana básica del asistente de instalación de la disposición aparece.



Paso 2. Haga clic el botón de radio dual de WAN o DMZ para continuar al Asisitente para sus configuraciones respectivas. Esto decide a cómo el puerto dedicado en el dispositivo se utiliza: como una red de área extensa adicional WAN o como puerto de la zona del desmilitarización (DMZ).

• WAN dual — WAN dual es una manera útil y rentable de tener redundancia de la red. Dos diversos proveedores de servicio de Internet (ISP) se pueden conectar con el router. Esto asegura que si uno falla, el otro puede continuar sirviéndole. Da a Router dos diversos links PÁLIDOS a los proveedores o a las redes exteriores.
• DMZ — Una zona desmilitarizada (DMZ) es un red secundario lógico que contiene los host, generalmente los servidores, que ofrecen los servicios externos tales como correo electrónico, DNS, y FTP. Los host que ofrecen los servicios externos son más vulnerables a los ataques de una zona untrusted, generalmente Internet. Un DMZ también ofrece la gran seguridad a los host conectados con el LAN en la red dada. El DMZ proporciona a una buena manera de agregar más Seguridad a su red separando su red privada de su red pública.

Paso 3. El tecleo al lado de continúa al Asisitente.



Paso 4. Ingrese un nombre de host para el ranurador en el campo de nombre del host.

Paso 5. Ingrese un Domain Name para el ranurador en el campo del Domain Name.

Nota: El nombre de host y el Domain Name son utilizados para la identificación por los proveedores de servicio de Internet (ISP).

Paso 6. El tecleo al lado de continúa al Asisitente.





Paso 7. Haga clic el botón de radio deseado para seleccionar un tipo de conexión WAN para el WAN1.

• Obtenga un IP automáticamente — Asigna la dirección IP automáticamente. Este es el valor predeterminado. Para esta opción siga el procedimiento en la obtención una subdivisión IP automáticamente.
• IP estático — Permite que usted asigne una dirección IP estática. Para esta opción siga el procedimiento en IP estático la subdivisión.
• PPPoE (protocolo Point-to-Point sobre los Ethernetes) — Protocolo de red que ofrece una más transmisión de datos seguros. Proporciona a un método de autenticación de contraseña de asignar los IP Addresses a los sistemas del cliente por la ISP. Para esta opción siga el procedimiento en la subdivisión del thePPPoE.



Paso 8. Si usted eligió WAN dual en el paso 2 en la subdivisión básica del asistente de instalación de la disposición, relance el paso 7 para WAN 2.

Timesaver: Si usted eligió el DMZ en el paso 2 en la subdivisión básica del asistente de instalación de la disposición, realice los pasos 9 a 11; si no, salte al paso 12.



Paso 9. Ingrese el IP address para el DMZ.

Paso 10. Ingrese a la máscara de subred del IP address DMZ.

Paso 11 El tecleo al lado de continúa al Asisitente. La página de resumen se abre:



La página de resumen visualiza una descripción de las configuraciones que usted acaba de configurar. Esto se utiliza para revisar las configuraciones antes de que usted las someta.



Paso 12. El tecleo instala para acabar la configuración. La página del instalar se abre:



Paso 13. Haga clic en Finish (Finalizar).



Obtenga un IP automáticamente



Paso 1. Haga clic el botón de radio deseado para seleccionar el tipo de los servidores del Domain Name System (DNS) para utilizar.

• Utilice el servidor DNS proporcionado por ISP (valor por defecto) — utilizan los servidores DNS de la ISP para resolver los Domain Name en los IP Addresses.
• Utilice a las direcciones del servidor siguientes DNS — Utilizado para entrar sus propios IP Addresses para los servidores DNS. Ingrese los IP Addresses deseados del servidor DNS para utilizar en los campos del servidor DNS 1 y del servidor DNS 2.

Nota: Hay solamente 1 servidor DNS requerido.

Paso 2. El tecleo al lado de continúa.

Timesaver: Vuelva al paso 7.





IP estático

Paso 1. Ingrese el IP address WAN en el campo del IP address.

Paso 2. Ingrese a la máscara de subred correspondiente para el IP address WAN en el campo de la máscara de subred.

Paso 3. Ingrese el IP address del gateway de valor por defecto en el campo del gateway de valor por defecto. La dirección del gateway del valor por defecto es la dirección IP de un dispositivo que reciba la comunicación de los otros dispositivos en la misma red que están intentando comunicar fuera de la red local.

Paso 4. El tecleo al lado de continúa.

Timesaver: Vuelva al paso 7.



PPPoE



Paso 1. Ingrese el nombre de usuario y contraseña en el campo de nombre de usuario y el campo de contraseña. Éstos son dados hacia fuera por la ISP.

Paso 2. Haga clic el botón de radio a pedido de la conexión o el botón de radio de la señal de mantenimiento para ingresar el tiempo de inactividad máximo y para volver a marcar el período.

• Conecte a pedido: Tiempo de inactividad máximo — Ingrese el tiempo, en los minutos, antes de que la conexión sea disconnected debido a la inactividad en el campo del tiempo de inactividad máximo. El tiempo predeterminado proporcionado es 30 minutos.
• Señal de mantenimiento: Período del Redial — Ingrese el período del redial en el campo del período del Redial. Esta vez debe ser en los segundos. El período de tiempo es la cantidad de tiempo que el dispositivo espera para volver a conectar si la conexión fue perdida. El tiempo predeterminado proporcionado es 5 segundos.

Paso 3. El tecleo al lado de continúa.

Timesaver: Vuelva al paso 7.

Asistente para la configuración de la regla de acceso

Una regla de acceso se configura sobre la base de los diversos criterios para permitir o negar el acceso a la red. Se programa la regla de acceso basó en el tiempo en que las reglas de acceso necesitan ser aplicadas al router. Esta sección resume y describe al asistente para la configuración de la regla de acceso usado para determinar si el tráfico está permitido o acceso negado a la red.



Paso 1. Haga clic el lanzamiento ahora abotonan bajo área de disposición de la regla de acceso para comenzar al asistente para la configuración de la regla de acceso. La ventana del asistente de instalación de la disposición de la regla de acceso aparece:



Paso 2. El tecleo al lado de continúa al Asisitente.



Paso 3. Elija la opción deseada de la lista desplegable de la acción para permitir o para restringir el tráfico. Acceso del límite de las reglas de acceso al red secundario cuando bloquean o permiten el acceso del tráfico de los servicios o de los dispositivos específicos.

• Permita — Permite todo el tráfico.
• Niegue — Restringe todo el tráfico.

Paso 4. El tecleo al lado de continúa al Asisitente.

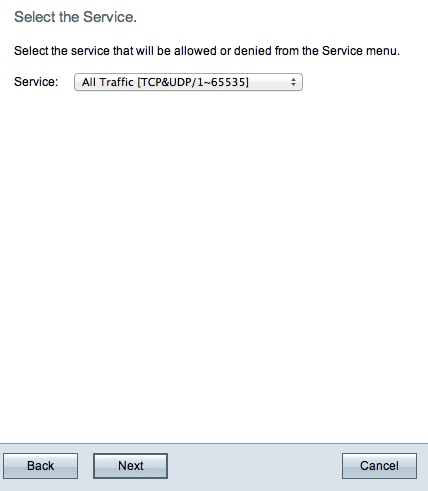

Paso 5. Elija el servicio apropiado que usted necesita filtrar de la lista desplegable del servicio.

Nota: Para permitir todo el tráfico elija todo el tráfico [TCP&UDP/1~65535] de la lista desplegable del servicio si la acción se ha fijado para permitir. La lista contiene todos los tipos de servicio que usted puede ser que quiera para filtrar.

Paso 6. El tecleo al lado de continúa al Asisitente.



Paso 7. Elija la opción apropiada del registro de la lista desplegable del registro. Un registro es un expediente de los eventos que han ocurrido en el router. La opción del registro determina si el dispositivo guarda un registro del tráfico que corresponde a las reglas de acceso fijadas.

• Los paquetes del registro hacen juego esta regla de acceso — Permite al router guardar el registro el seguir para el servicio se ha seleccionado que.
• No registro — Las neutralizaciones registran el seguimiento en el router.

Paso 8. El tecleo al lado de continúa con la disposición.



Paso 9. De la lista desplegable del interfaz, elija la interfaz de origen apropiada. Este interfaz es donde la regla de acceso sería aplicada.

• LAN — La regla de acceso afecta solamente al tráfico de LAN.
• WAN1 — La regla de acceso afecta solamente al tráfico WAN1.
• WAN 2 — La regla de acceso afecta solamente al tráfico de WAN 2.
• DMZ — La regla de acceso afecta solamente al tráfico DMZ.
• Ningunos — La regla de acceso afecta a todo el tráfico en los interfaces uces de los del dispositivo.

Paso 10. El tecleo al lado de continúa con la disposición.



Paso 11 Elija el tipo apropiado IP de la fuente al cual la regla de acceso es aplicada de la lista desplegable disponible.

• Ningunos — La regla se aplica a cualquier IP address de la fuente en la red.



• Solo — La regla se aplica a un IP address de la fuente única. Ingrese el IP address deseado.



• Rango — La regla se aplica a un rango de los IP address de la fuente. Ingrese los IP Addresses que comienzan y de terminaciones para el rango.

Paso 12. Para continuar, haga clic en Next (Siguiente).

Paso 13. Elija el tipo apropiado IP del destino al cual la regla de acceso es aplicada de la lista desplegable disponible.

• Ningunos — La regla se aplica a cualquier IP address del destino en la red.



• Solo — La regla se aplica a un IP address del destino único. Ingrese el IP address deseado.



• Rango — La regla se aplica a un rango de los IP address del destino. Ingrese los IP Addresses que comienzan y de terminaciones para el rango.

Paso 14. El tecleo al lado de continúa con la disposición.



Paso 15. Haga clic el botón Appropriate Radio Button para elegir el tiempo en que usted quiere activar la regla de acceso en el router.

• Siempre — La regla de acceso es siempre activa en el router. Si se elige esta opción, salte al paso 21. Ésta es la opción predeterminada.
• Intervalo — Esta regla de acceso es solamente activa por un tiempo específico. Si se elige esta opción, continúe con el paso 16.



Paso 16. Ingrese el tiempo que la regla del acceso se activa en del campo. El formato por el tiempo es hh: milímetro.

Paso 17. Ingrese el tiempo que la regla del acceso se inhabilita en para colocar. El formato por el tiempo es hh: milímetro.

Paso 18. Controle las casillas de verificación de los días específicos que la regla de acceso aplica.

Paso 19. El tecleo al lado de continúa con la disposición.



Nota: La ventana sumaria visualiza una visión de conjunto de todas las configuraciones que acaban de ser configuradas en las RV0xx Series por el asistente para la configuración del acceso.

Paso 20. El tecleo instala para instalar sus cambios a la configuración del asistente.





Paso 21. Clic en Finalizar para concluir al asistente para la configuración de la regla de acceso.
