Cómo crear una red de voz básica usando la frambuesa pi
Objetivo
Este documento proporciona las instrucciones en cómo configurar una red de voz básica con la frambuesa pi como Communication Server (Servidor de comunicación) usando los asteriscos. La red de área local virtual (VLA N) y el Calidad de Servicio (QoS) serán utilizados para ayudar a dar prioridad al tráfico separando el tráfico de voz y de datos. La meta de esta red es configurar la prueba interna. Estas pruebas le ayudarán a escalar su red apropiadamente, consideran si usted tiene suficiente ancho de banda para el volumen de la Voz que usted espera, y encuentran cualquier otra contención posible entre el equipo. Puede también ayudar a determinar si usted quiere recibirlo localmente o en la nube. Una vez que una compañía ha alcanzado cierto tamaño, puede ser que prefieran tener su propio regulador de la Llamada local como el PBX, o IP PBX. Esto haría las llamadas internas más eficientes puesto que las llamadas entre los teléfonos dentro de la compañía no tendrían que ser de los ruteado que construye y entonces detrás adentro.
Nota importante: La frambuesa pi no es producto admitido de Cisco, este documento es para las finalidades del soporte solamente y no es un documento de soluciones.
Introducción
Para que una compañía dirija el negocio eficaz, los empleados necesitan tener acceso a una red de voz. Esto facilita la comunicación entre los empleados y sus clientes así como no prohibe a empleados la capacidad de comunicar internamente. Cada empleado puede ser proporcionado un teléfono de la línea horizonte y/o un teléfono celular, pero éste puede conseguir muy costoso. Las compañías eligen a menudo configurar una red de voz que utilice el protocolo voice over internet (VoIP) en lugar de otro.
La tecnología de VoIP permite que usted utilice Internet para hacer y para recibir las llamadas telefónicas de cualquier ubicación, a cualquier ubicación en el mundo con mínimo, eventualmente, las cargas de larga distancia. Esto se puede utilizar en cualquier dispositivo que utilice Internet.
El VoIP puede salvar un dinero de la compañía mientras que aumenta la productividad, la comunicación, y la satisfacción del cliente. Los empleados pueden utilizar diversas características tales como ruteo de llamadas, música en el control, y voicemail integrado.
Una función común del VoIP que muchos negocios utilizan es ruteo de llamadas, también conocido como distribuidor automático de llamadas. El ruteo de llamadas distribuye las llamadas entrantes al siguiente agente disponible en vez de enviarlas al voicemail. Esto se asegura de que los La llamados del cliente sean contestados tan eficientemente como sea posible. Después de las horas hábiles, las llamadas se pueden enviar directamente al voicemail.
Agregar a los usuarios y actualizar las características es un proceso sencillo, que es útil cuando su negocio se está ampliando o sus necesidades cambian. A diferencia de un sistema de teléfono tradicional, ningún cableado costoso necesita ser hecho.
Para configurar una red VoIP, usted tiene opciones a considerar. Usted puede servicio de VoIP del host A para su propio sistema telefónico usando KSU, KSU-less, la Central telefónica privada (PBX) u otro sistema VolP.
Su presupuesto, número de empleados y de ubicaciones, servicios disponibles en su área, y crecimiento de la compañía si se consideran todos. El entrenamiento y el equipo adicional, tal como auriculares, pueden necesitar estar disponibles también. El VoIP puede aumentar su utilización de los datos y usted puede necesitar aumentar su ancho de banda para explicar el tráfico de red de voz.
Usted debe también planear para un respaldo, el “plan B”, en caso de que vaya su red nunca abajo. Si usted pierde el poder, su sistema VolP no conectará. Esta Redundancia se debe implementar para restablecer inmediatamente sus servicios telefónicos y para prevenir la interrupción de su productividad comercial.
En este artículo, desplegaremos nuestro propio sistema telefónico usando el asterisco, un PBX en una frambuesa pi.
Note: Una vez que usted ha completado estos pasos y también quisiera la capacidad de decir en voz alta de su red interna, usted necesitaría elegir un proveedor de servicio de la telefonía por Internet (ITSP).
Definiciones
Una red de área local virtual (VLA N) permite que usted divida lógicamente un red de área local (LAN) en segmentos en diversos dominios de broadcast. En los escenarios donde los datos vulnerables se pueden transmitir en una red, los VLA N se pueden crear para aumentar la Seguridad señalando un broadcast a un VLA N específico. Los usuarios en un VLA N específico son los únicos que pueden acceder y manipular los datos sobre ese VLA N. Los VLA N se pueden también utilizar para aumentar el funcionamiento reduciendo la necesidad de enviar los broadcasts y los Multicast a los destinos innecesarios.
Todos los puertos, por abandono, se asignan al VLAN1, así que una vez que usted configura diversos VLA N, usted necesita manualmente asignar a cada uno los puertos al VLA N apropiado.
Cada VLA N se debe configurar con un VLAN ID único (VID) con un valor a partir de la 1 a 4094. El dispositivo reserva VID 4095 como el VLA N del descarte. Todos los paquetes clasificados al VLA N del descarte se desechan en el ingreso, y no se remiten a un puerto.
El Calidad de Servicio (QoS) permite que usted dé prioridad al tráfico para diversas aplicaciones, los usuarios, o los flujos de datos. Puede también ser utilizado para garantizar el funcionamiento a un nivel especificado, así, afectando al QoS para el cliente. QoS es afectado generalmente por los factores siguientes: jitter, tiempo de espera, y pérdida del paquete. Lo más a menudo posible, el vídeo o el VoIP se da la prioridad pues son los más afectados por QoS.
La Central telefónica privada (PBX) es un sistema de transferencia del teléfono que maneja las llamadas entrante y saliente para los usuarios internos en una compañía. Un PBX está conectado con el sistema de teléfono público y rutea automáticamente las llamadas entrantes a las Extensiones específicas. También comparte y maneja las líneas múltiples. Un sistema PBX típico de la Pequeña empresa incluye las líneas telefónicas externas e internas, un servidor del ordenador que maneje la transferencia y la encaminamiento de la llamada, y una consola para el control manual.
Un IP PBX puede hacer todo que una Pequeña empresa tradicional PBX puede hacer y más. Realiza la transferencia y la conexión del VoIP así como de las llamadas de la línea horizonte. Un sistema PBX IP se ejecuta en una red de datos IP, que guarda los costes y minimiza la Administración de redes. Usted puede utilizar los Teléfonos IP, los softphones (que no requieren ningún hardware del teléfono más allá de las auriculares del ordenador y del micrófono), y la línea horizonte llama por teléfono en un sistema telefónico IP PBX.
Una frambuesa pi es una barata, pequeño, ordenador portátil ese funciona como una computadora de escritorio.
El asterisco es un marco del código abierto que puede hacer un ordenador, tal como una frambuesa pi, en a Communication Server (Servidor de comunicación). Esto permite que usted construya su propio sistema telefónico del negocio PBX. En este artículo, el asterisco utiliza FreePBX como Interfaz gráfica del usuario (GUI) que controle y maneje el asterisco donde usted puede configurar las Extensiones, los usuarios, el etc.
Dispositivos aplicables
- Router
- Poder sobre el Switch de los Ethernetes (PoE)
- Frambuesa pi (pi 3 modelos B+, pi 3, pi 3, B+, B, y A)
- 2 o más Teléfonos IP de Cisco SPA/MPP
Versión del software
- 14.0.1.20 (FreePBX)
- 13.20.0 (asterisco)
- 1.1.1.06 (router RV325)
- 1.1.4.1 (SF220-24P)
- 7.1.3 (SPA502G)
Para configurar la red de voz básica con la frambuesa pi, siguen la guía de consulta abajo:
Topología:
La imagen para el RasPBX se puede encontrar aquí. Esta imagen necesita ser instalada en la frambuesa pi.
Nota: En este documento, la frambuesa pi con la imagen de RasPBX se configura ya. Para acceder el GUI de la frambuesa pi, teclee adentro http://raspbx.local o la dirección IP de la frambuesa pi en su navegador para configurar el PBX. El login de FreePBX del valor por defecto es usuario: clave del administrador: admin. También, la frambuesa pi fue preconfigurada para tener un IP Address estático.
Contenidos
- Configurar los VLA N en el router
- Configurar los teléfonos SPA/MPP
- Configurar los VLA N en un Switch
- Configurar los VLA N de la Voz en un Switch
- Configurar las configuraciones de la interfaz en un Switch
- Configurar la calidad de miembro del puerto VLAN en un Switch
- Cambio dirección IP de la frambuesa de pi a estar en una diversa subred
- Conclusión
Configurar los VLA N en el router
Paso 1. Inicie sesión a la utilidad basada en web y navegue a la administración de puerto > a la calidad de miembro de VLAN.
Nota: Esto puede variar dependiendo del modelo. En este ejemplo, se utiliza RV325. Para más información sobre acceder la página de configuración basada en web, haga clic aquí.
Paso 2. Marque el checkbox del permiso para habilitar el VLA N en el router.
Paso 3. En la sección de la tabla de VLAN, el tecleo agrega para crear un nuevo VLAN ID.
Paso 4. Ingrese un número VLAN en el campo VLAN ID. Las identificaciones de VLAN deben estar en el rango 4 a 4094. En este ejemplo, 200 se utiliza para los datos como VLAN ID. Después, ingrese una descripción para el VLA N en el campo Description (Descripción). Los datos se ingresan como el ejemplo para la descripción. Entonces haga clic la salvaguardia.
Nota: El VLAN 100 para la Voz fue creado por abandono en este router. Hasta catorce nuevos VLA N pueden ser creados.
Paso 5. Para editar un VLA N, marque el checkbox del VLA N apropiado. En este ejemplo, el VLAN1, 100, y 200 serán editados. Entonces haga clic editan para editar los VLA N.
El paso 6. (opcional) en inter VLAN la lista desplegable que rutea, elige habilitado o discapacitado a los paquetes de Routes a partir de un VLA N a otro VLA N. Hacer esto haber habilitado es útil porque los administradores de red interna podrán acceder remotamente sus dispositivos para ayudar a resolver problemas sus problemas. Esto reducirá la época de tener que constantemente conmutar los VLA N para acceder los dispositivos.
- Discapacitado – Representa que inter VLAN el rutear está inactivo
- Habilitado – Representa que inter VLAN el rutear es activo en este VLA N. Inter VLAN ruteando rutea los paquetes solamente entre esos VLA N que lo tengan habilitada.
Nota: En este ejemplo, habilitaremos inter VLAN rutear para VLAN ID 1, 100, y 200.

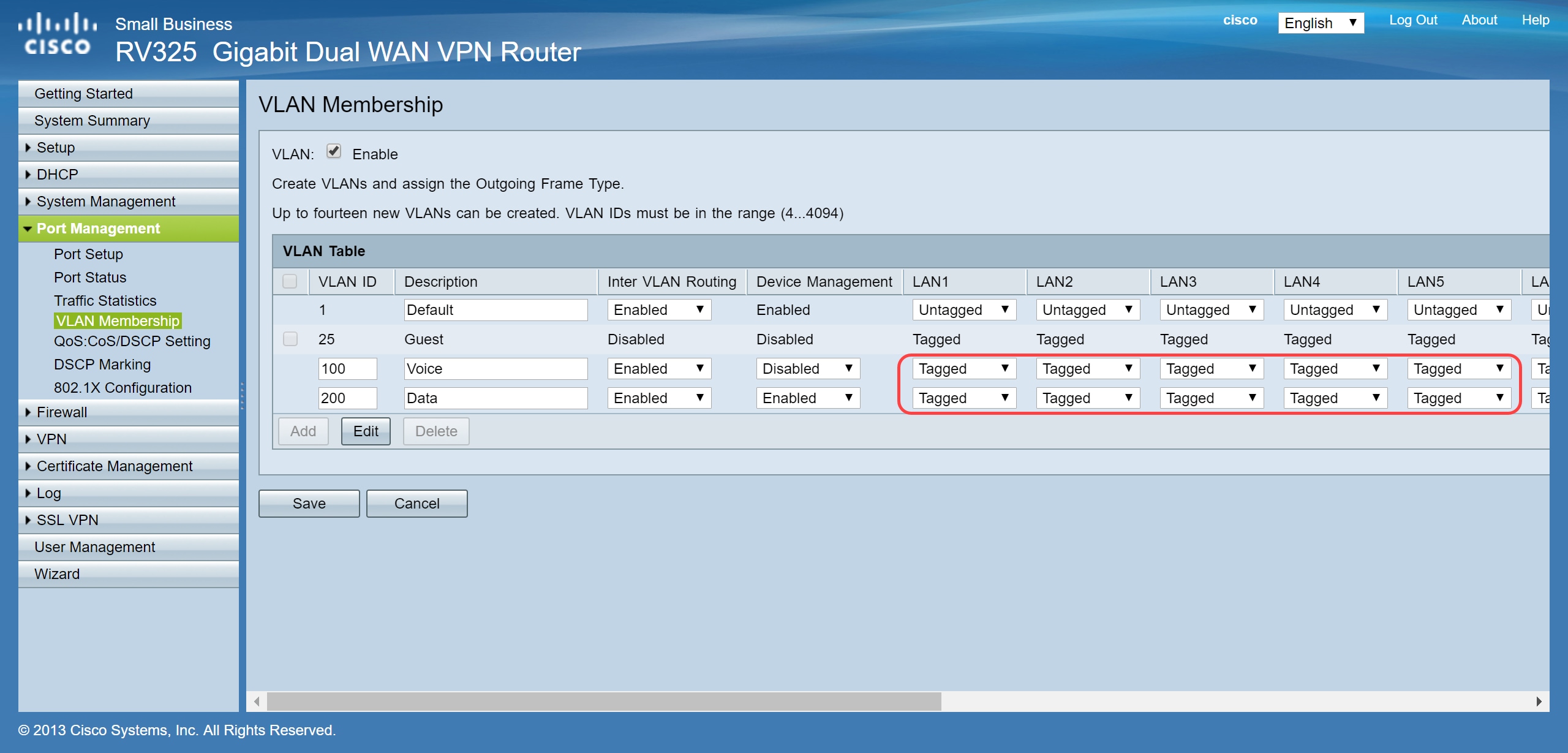

Paso 7. Elija la opción deseada de la lista desplegable para el puerto LAN con el cual usted está conectado y la configuración se debe corresponder con con el puerto conectado. Si usted está conectado con más de un puerto, porque cada puerto que usted está conectado, usted necesita elegir las mismas configuraciones. El valor por defecto se marca con etiqueta pero para el VLAN1 es untagged.
Nota: Si usted habilita inter VLAN rutear en el paso 6, usted tiene que marcar el VLA N con etiqueta para distinguir el tráfico.
Marcado con etiqueta
- Representa que la asociación entre el puerto y el VLA N según lo marcado con etiqueta.
- Marcado con etiqueta se utiliza para determinar que el VLA N el tráfico pertenece con el VLAN ID único cuando los VLAN múltiples se crean para el mismo puerto.
Sin etiquetas
- Representa que la asociación entre el puerto y el VLA N es untagged.
- Se utiliza cuando se crea solamente un VLA N y el tráfico es consciente del VLA N. Solamente un VLA N se puede marcar como untagged para cada puerto LAN.
- Si el VLAN predeterminado está en el puerto, debe siempre ser untagged incluso si el puerto tiene VLAN múltiples.
Excluido
- Representa que la interfaz no es un miembro del VLA N.
- Si usted elige esta opción, el tráfico se inhabilita entre el VLA N y el puerto.
Paso 8. Salvaguardia del tecleo para salvar las configuraciones.
Nota: En el router, usted puede iniciar sesión a la utilidad basada en web y navegar a la configuración del DHCP > del DHCP para configurar los VLA N a una subred específica que usted quiera. Por abandono, los VLA N se configuran para estar en una diversa subred.
Configurar los teléfonos SPA/MPP
Los usuarios pueden también configurar los teléfonos para tirar de un perfil de una ubicación manualmente configurada del perfil, una ubicación encontrada vía la opción DHCP 150, o de un servidor de Cisco EDO. Lo que sigue es un ejemplo de una configuración manual.

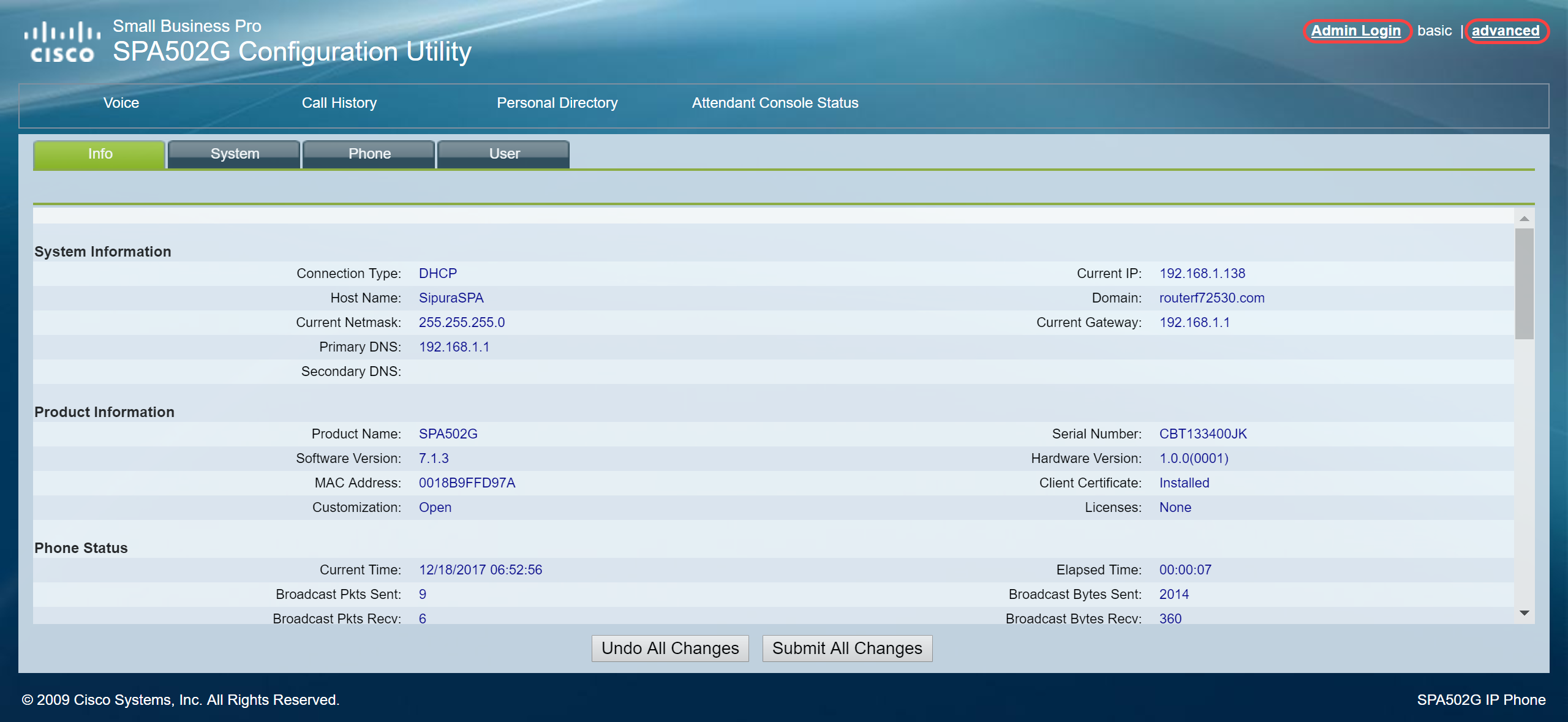

Paso 1. Ingrese el IP Address del SPA/MPP en su hojeador y navegue al login Admin y después avanzó.
Nota: La configuración para el teléfono SPA/MPP puede variar dependiendo del modelo. En este ejemplo, estamos utilizando el SPA502G. Para encontrar la dirección IP de su teléfono del IP, navegue al estatus del DHCP > del DHCP en su router (puede variar dependiendo del modelo). Otra manera es presionar para poner el botón y para navegar a la red en su Teléfono de Cisco (los menús y las opciones pueden variar dependiendo del modelo del teléfono).
Paso 2. Navegue para expresar > la extensión 1, la página de la extensión se abre.
Paso 3. En la sección del proxy y del registro, teclee adentro el servidor proxy en el campo del proxy. En este ejemplo, el direccionamiento de la frambuesa pi (192.168.3.10) será utilizado como el servidor proxy. El VLAN 100 está en la subred con 192.168.3.x.
Nota: Usted configurará la dirección IP de la frambuesa pi más adelante en este artículo, si usted quiere aprender más tecleo el link que se reorientará a esa sección: Cambio del direccionamiento de la frambuesa pi a estar en una diversa subred.
Paso 4. Conforme a la información del suscriptor, ingrese en el nombre y la identificación del usuario (número de interno) de la visualización para la extensión compartida. En este ejemplo, utilizaremos la extensión 1003.
Nota: La extensión 1003 se ha creado y se ha configurado ya en la frambuesa pi.
Paso 5. Ingrese en la contraseña de la extensión que usted ha configurado en la sección de la extensión de la frambuesa pi. Esto también se conoce como secreto bajo sección de la extensión del editar en la frambuesa pi. En este ejemplo, la contraseña 12345 fue utilizada.
Nota: La contraseña 12345 fue utilizada solamente como un ejemplo; se recomienda una más contraseña compleja.
Paso 6. Elija la opción deseada de la lista desplegable del auth ID del uso. Las opciones están sí y no. Para habilitar la autenticación del Session Initiation Protocol (SIP), donde los mensajes SIP se pueden desafiar para determinar si se autoriza antes de que puedan transmitir, elija sí de la lista desplegable del auth ID. En este ejemplo, elegimos sí.
Paso 7. Ingrese la extensión que usted está intentando configurar para este teléfono en el campo del auth ID. La autenticación ID está para la autenticación del SORBO.
Paso 8. Entonces haga clic someten todos los cambios.
Nota: Vuelva al paso 1 de configurar la sección de los teléfonos SPA/MPP si usted tiene más teléfonos SPA/MPP a configurar.
Configurar los VLA N en el Switch
Paso 1. Inicie sesión a la utilidad basada en web y navegue a la administración de VLAN > crean el VLA N.
Nota: La configuración puede variar dependiendo del dispositivo. En este ejemplo, estamos utilizando el SF220-24P para configurar los VLA N.
Paso 2. El tecleo agrega… para crear un nuevo VLA N.
Paso 3. Para crear un solo VLA N, seleccione el botón de radio del VLA N. Ingrese el nombre VLAN ID y del VLA N. Entonces haga clic se aplican para salvar el VLA N. En este ejemplo, crearemos el VLAN 100 para la Voz y 200 para los datos.
Nota: Algunos VLA N son requeridos por el sistema para el uso de sistema interno, y por lo tanto no pueden ser creados ingresando el VID que comienza y terminando el VID, inclusivo. Al usar la función del rango, el número máximo de VLAN que usted puede crear inmediatamente es 100.
Nota: Relance el paso 2 si usted necesita crear otro solo VLA N.
Configurar el VLA N de la Voz en el Switch
Paso 1. Inicie sesión a la configuración de la red y navegue a la administración de VLAN > al VLA N > a las propiedades de la Voz.
Nota: Configurar el VLA N auto de la Voz aplicará automáticamente las configuraciones de QoS para el VLA N de la Voz y dará prioridad al tráfico de voz.
Paso 2. Bajo estado administrativo, ingrese el VLA N que es ser el VLA N de la Voz en el campo de la Voz VLAN ID. En este ejemplo, el VLAN 100 se ingresa para ser el VLA N de la Voz.
Nota: Cambios en la Voz VLAN ID, clase del servicio (causa CoS)/802.1p, y/o del Differentiated Service Code Point (DSCP) el dispositivo para hacer publicidad del VLA N administrativo de la Voz como VLA N estático de la Voz. Si la activación auto del VLA N de la Voz de la opción accionada por el VLA N externo de la Voz se selecciona, después los valores predeterminados necesitan ser mantenidos. En este ejemplo, CoS/802.1p se deja tan predeterminado de 5 y el DSCP se deja como el valor por defecto de 46.
Paso 3. El tecleo se aplica para salvar sus configuraciones.
Configurar las configuraciones de la interfaz en el Switch
Las interfaces, los puertos físicos en el Switch, se pueden asignar a una de las configuraciones siguientes:
- General: el puerto puede soportar todas las funciones según lo definido en la especificación del IEEE 802.1Q. La interfaz puede ser un miembro marcado con etiqueta o untagged de uno o más VLA N.
- Acceso: Puede solamente tener un VLA N configurado en la interfaz y puede llevar solamente un VLA N.
- Tronco: Puede llevar el tráfico de los VLAN múltiples sobre un solo link y permitir que usted amplíe los VLA N a través de la red.
- Dot1p-Tunnel: pone la interfaz en el modo de QinQ. Esto permite al usuario para utilizar sus propios arreglos del VLA N (PVID) a través de la Red proveedora. El Switch estará en el modo de QinQ cuando tiene uno o más puertos dot1p-tunnel.
Paso 1. Inicie sesión a la configuración de la red y navegue a las configuraciones de la administración de VLAN > de la interfaz.
Paso 2. Seleccione el modo de la interfaz para el VLA N. En este ejemplo, configuraremos la frambuesa pi (puerto: FE3) a ser un puerto de acceso.
Step3. Entonces haga clic editan… para editar la interfaz.
Paso 4. En el campo modo del VLA N de la interfaz, elija el acceso para configurar la interfaz como miembro untagged de un solo VLA N.
Paso 5. El tecleo se aplica para salvar sus configuraciones.
Configurar la calidad de miembro del puerto VLAN en el Switch
Una vez que se crean los VLA N, usted necesita asignar los VLA N a los puertos que usted desea asociar.
Paso 1. Inicie sesión a la configuración de la red y navegue a la calidad de miembro de la administración de VLAN > del puerto VLAN.
Paso 2. En la tabla de la calidad de miembro del puerto VLAN, seleccione la interfaz que usted quiere configurar la calidad de miembro de VLAN. En este ejemplo, configuraremos la frambuesa pi (puerto: FE3) a estar en el VLAN 100.
Nota: Cualquier dispositivo de la Voz será configurado ya al VLA N de la Voz que usted ha seleccionado en el VLA N de la Voz que configuraba en la sección del Switch.
Paso 3. El tecleo se une al VLA N… para modificar el puerto que usted quiere configurar los VLA N.
Paso 4. Seleccione 1UP y haga clic < quitar el VLAN1 de la interfaz en la sección selecta del VLA N. Solamente 1 VLAN sin Tags se puede agregar a la interfaz cuando es un puerto de acceso.
Paso 5. Seleccione 100 y el tecleo > agregar el VLAN sin Tags a la interfaz.
Paso 6. El tecleo se aplica para salvar sus configuraciones.
Paso 7. Seleccione el puerto de la interfaz que está conectado con el router en el campo de la interfaz. En este ejemplo, se selecciona el puerto GE1.
Paso 8. Elija el VLA N que será agregado a la interfaz seleccionada y entonces hacer clic > agregarlos en la sección selecta del VLA N. En este ejemplo, seleccionaremos el VLAN 100 y 200.
Paso 9. El tecleo se aplica para salvar sus configuraciones.
Nota: Una reinicialización en los Teléfonos IP se puede requerir para que la dirección IP cambie a la subred correcta.
Cambio de la dirección IP de la frambuesa pi a estar en una diversa subred
Paso 1. Conecte con su frambuesa pi por el Secure Shell (SSH) o conecte su frambuesa pi con un monitor de computadora. En este ejemplo, utilizaremos SSH para configurar la frambuesa pi.
Nota: El puerto en el Switch para su ordenador/laptop necesitará estar en el mismo VLA N que la frambuesa pi y configurado como puerto de acceso al configurar las configuraciones de la interfaz. Vea por favor configurar las configuraciones de la interfaz en un Switch y configurar la calidad de miembro del puerto VLAN en la sección del Switch de este artículo para revisar. Aseegurese que su dirección IP está en la misma red que su frambuesa pi para SSH en ella. Si su dispositivo no está en la misma red que la frambuesa pi, utilice un IP Address estático y cambie manualmente su dirección IP para estar en la misma red o usted puede teclear adentro el comando ipconfig /release y el ipconfig/renueva en el comando prompt de obtener una nueva dirección IP. Los clientes SSH pueden variar dependiendo de su sistema operativo. En este ejemplo, el putty fue utilizado a SSH en la frambuesa pi. Para más detalles sobre SSH, haga clic aquí.
Paso 2. Teclee adentro la dirección IP de su frambuesa pi en el campo del nombre del host (o la dirección IP). En este ejemplo, se ingresa 192.168.1.10.
Nota: Usted puede utilizar la tabla del DHCP en el router para encontrar el direccionamiento de la frambuesa pi. En este documento, esta frambuesa pi fue preconfigurada para tener un IP Address estático.
Paso 3. Ingrese 22 como el número del puerto en el campo de puerto. El puerto 22 es el puerto estándar para el protocolo SSH.
Paso 4. En el Tipo de conexión: la sección, hace clic el botón de radio de SSH para elegir SSH como su método de conexión con el Switch. Entonces haga clic abierto para comenzar la sesión.
Paso 5. Ingrese el nombre de usuario y contraseña del RasPBX en el campo del login como y de contraseña.
Nota: El usuario predeterminado: raíz y la contraseña predeterminada: frambuesa
Paso 6. Para cambiar la dirección IP de sus Ethernetes para ser un IP Address estático, teclee adentro el netmask del eth0 del ifconfig [IP address] [netmask]. En este ejemplo, utilizaremos 192.168.3.10 y el netmask de 255.255.255.0
netmask 255.255.255.0 de 192.168.3.10 del eth0 del ifconfig
Nota: Usted será disconnected de la sesión cuando usted cambia la dirección IP. Para conectar de nuevo a la frambuesa pi, su ordenador/la laptop necesita estar en la misma subred como la frambuesa pi (192.168.3.x).
Paso 7. Conecte de nuevo a su frambuesa pi usando el IP Address estático que fue configurado en el paso 6. En este ejemplo, utilizamos 192.168.3.10 para conectar detrás.
Nota: Aseegurese que su ordenador/laptop está en la misma subred como la frambuesa pi así como el VLA N. Si su ordenador/laptop está en el mismo VLA N que la frambuesa pi y usted no tiene la dirección IP correcta, usted puede ir a su comando prompt y teclear adentro el ipconfig /release y entonces el ipconfig /renew para pedir una nueva dirección IP o le puede configurar su dispositivo para tener un IP Address estático en las propiedades de los Ethernetes.
Paso 8. En la línea de comando, teclee adentro la ruta agregan el [Router IP address of subnet] predeterminado gw para agregar un default gateway.
Nota: usted puede utilizar el comando route de ver la tabla de ruteo.
la ruta agrega gw predeterminado 192.168.3.1
Conclusión
Usted debe ahora haber configurado con éxito una red de voz básica. Para verificar esto, coja uno de los teléfonos SPA/MPP y usted debe oír un tono de discado. En este documento, uno de los teléfonos SPA/MPP tiene la extensión 1002 y la otra tiene 1003. Usted debe poder llamar la extensión 1003 al usar la extensión que 1002 SPA/MPP llaman por teléfono.
