ASA/PIX 7.x: Ejemplo de Configuración de Links ISP Redundantes o de Respaldo

Introducción

Un problema con las rutas estáticas es la ausencia de un mecanismo inherente para determinar si la ruta está activa o desactiva. La ruta permanece en la tabla de ruteo incluso si el gateway de salto siguiente deja de estar disponible. Las rutas estáticas se quitan de la tabla de ruteo solamente si la interfaz asociada en el dispositivo de seguridad deja de funcionar. Para solucionar este problema, una función de seguimiento de la ruta estática se utiliza para seguir la disponibilidad de una ruta estática y, si esa ruta falla, la quita de la tabla de ruteo y la substituye por una ruta de respaldo.

Este documento proporciona un ejemplo de cómo utilizar la función de seguimiento de la ruta estática en el PIX 500 Series Security Appliance o ASA 5500 Series Adaptive Security Appliance para habilitar el dispositivo para utilizar conexiones de Internet redundantes o de respaldo. En este ejemplo, el seguimiento de la ruta estática permite que el dispositivo de seguridad utilice una conexión económica a un Proveedor de servicios de Internet (ISP) secundario en caso de que la línea arrendada primaria deje de estar disponible.

Para alcanzar esta redundancia, el dispositivo de seguridad se asocia con una ruta estática a un objetivo de monitoreo que defina. La operación de acuerdo de nivel de servicio (SLA) monitorea el objetivo con solicitudes de eco periódicas del Internet Control Message Protocol (ICMP). Si no se recibe respuesta de eco, el objeto se considera desactivado, y la ruta asociada se quita de la tabla de ruteo. Una ruta de respaldo previamente configurada se utiliza en lugar de la ruta que se quita. Mientras que la ruta de respaldo esté en funcionando, la operación del monitor SLA continúa intentando alcanzar el objetivo de monitoreo. Una vez que el objetivo esté disponible otra vez, la primera ruta se substituye en la tabla de ruteo, y se quita la ruta de respaldo.

Nota: La configuración descrita en este documento no se puede utilizar para el balanceo de carga o para compartir carga ya que no es compatible con ASA/PIX . Use esta configuración para la redundancia o para realizar un un respaldo solamente. El tráfico saliente utiliza el ISP primario y el ISP secundario, si el primario falla. El incidente del ISP primario causa una interrupción temporal del tráfico.

Prerequisites

Requirements

Elija un destino de monitoreo que pueda responder a las solicitudes de eco ICMP. El objetivo puede ser cualquier objeto de red que elija, pero se recomienda un objetivo directamente relacionado a su conexión ISP. Algunos objetivos de monitoreo posibles incluyen:

• La dirección del gateway ISP

• Otra dirección administrada por ISP

• Un servidor en otra red, tal como un servidor de AAA, con el cual el dispositivo de seguridad debe comunicarse

• Un objeto de red persistente en otra red (un equipo de escritorio o portátil que puede apagar por la noche no es una buena opción)

Este documento supone que el dispositivo de seguridad está completamente operativo y configurado para permitir que el ASDM de Cisco realice los cambios de configuraciones.

Nota: Para obtener información sobre cómo permitir que el ASDM configure el dispositivo, consulte Cómo Permitir Acceso HTTPS para ASDM.

Componentes Utilizados

La información que contiene este documento se basa en las siguientes versiones de software y hardware.

• Cisco PIX Security Appliance 515E con versión de software 7.2(1) o posterior

• Cisco Adaptive Security Device Manager 5.2(1) o posterior

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). If your network is live, make sure that you understand the potential impact of any command.

Productos Relacionados

También puede usar esta configuración con el Cisco ASA 5500 Series Security Appliance versión 7.2(1).

Nota: El comando backup interface es necesario para configurar la cuarta interfaz en el ASA 5505. Consulte la interfaz de respaldo para obtener más información.

Convenciones

Para más información sobre las convenciones sobre documentos, consulte Convenciones sobre Consejos Técnicos de Cisco.

Antecedentes

En este ejemplo, el dispositivo de seguridad mantiene dos conexiones al Internet. La primera conexión es una línea arrendada de alta velocidad a la que se accede con un router proporcionado por el ISP primario. La segunda conexión es una línea de suscriptor digital (DSL) de baja velocidad a al que se accede a través de un módem DLS proporcionado por el ISP secundario.

Nota: El equilibrio de carga no se produce en este ejemplo.

La conexión DSL permanece inactiva mientras la línea arrendada está activa y el gateway del ISP primario es accesible. Sin embargo, si la conexión al ISP primario se desactiva, el dispositivo de seguridad cambia la tabla de ruteo al tráfico directo a la conexión DSL. El seguimiento de la ruta estática se utiliza para alcanzar esta redundancia.

El dispositivo de seguridad se configura con una ruta estática que dirige todo el tráfico de Internet al ISP primario. Cada 10 segundos el proceso de monitoreo confirma que el gateway del ISP primario sea accesible. Si el proceso de monitoreo SLA determina que el gateway del ISP primario no es accesible, la ruta estática que dirige tráfico a esa interfaz se quita de la tabla de ruteo. Para substituir que la ruta estática, una ruta estática alterna que dirige el tráfico al ISP secundario está instalada. Esta ruta estática dirige el tráfico al ISP secundario a través del módem DLS hasta que la conexión al ISP primario sea accesible.

Esta configuración proporciona una manera relativamente económica de garantizar que el acceso a Internet saliente sigue estando disponible para los usuarios del dispositivo de seguridad. Según lo descrito en este documento, esta disposición quizá no sea conveniente para el acceso de entrada a los recursos del dispositivo de seguridad. Se necesitan habilidades de red avanzadas para alcanzar las conexiones entrantes . Estas habilidades no se abordan en este documento.

Configurar

En esta sección encontrará la información para configurar las funciones descritas en este documento.

Nota: Las direcciones IP utilizadas en esta configuración no son legalmente enrutables en Internet. Son direcciones RFC 1918 que se utilizan en un entorno de laboratorio.

Diagrama de la red

En este documento, se utiliza esta configuración de red:

Configuraciones

En este documento, se utilizan estas configuraciones:

• Interfaz de línea de comandos (CLI)

• Adaptive Security Device Manager (ASDM)

Nota: Utilice la herramienta Command Lookup (sólo para clientes registrados) para obtener más información sobre los comandos utilizados en esta sección.

Configuración de CLI

pix# show running-config
: Saved
:
PIX Version 7.2(1)
!
hostname pix
domain-name default.domain.invalid
enable password 9jNfZuG3TC5tCVH0 encrypted
names
!
interface Ethernet0
 nameif outside
 security-level 0
 ip address 10.200.159.2 255.255.255.248
!
interface Ethernet1
 nameif backup

!--- The interface attached to the Secondary ISP. !--- "backup" was chosen here, but any name can be assigned.

 security-level 0
 ip address 10.250.250.2 255.255.255.248
!
interface Ethernet2
 nameif inside
 security-level 100
 ip address 172.22.1.163 255.255.255.0
!
interface Ethernet3
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Ethernet4
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Ethernet5
 shutdown
 no nameif
 no security-level
 no ip address
!
passwd 2KFQnbNIdI.2KYOU encrypted
ftp mode passive
dns server-group DefaultDNS
 domain-name default.domain.invalid
pager lines 24
logging enable
logging buffered debugging
mtu outside 1500
mtu backup 1500
mtu inside 1500
no failover
asdm image flash:/asdm521.bin
no asdm history enable
arp timeout 14400

global (outside) 1 interface
global (backup) 1 interface
nat (inside) 1 172.16.1.0 255.255.255.0

!--- NAT Configuration for Outside and Backup

route outside 0.0.0.0 0.0.0.0 10.200.159.1 1 track 1

!--- Enter this command in order to track a static route. !--- This is the static route to be installed in the routing !--- table while the tracked object is reachable. The value after !--- the keyword "track" is a tracking ID you specify.

route backup 0.0.0.0 0.0.0.0 10.250.250.1 254

!--- Define the backup route to use when the tracked object is unavailable. !--- The administrative distance of the backup route must be greater than !--- the administrative distance of the tracked route. !--- If the primary gateway is unreachable, that route is removed !--- and the backup route is installed in the routing table !--- instead of the tracked route.

timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout uauth 0:05:00 absolute
username cisco password ffIRPGpDSOJh9YLq encrypted
http server enable
http 172.22.1.0 255.255.255.0 inside
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart

sla monitor 123
 type echo protocol ipIcmpEcho 10.0.0.1 interface outside
 num-packets 3
 frequency 10

!--- Configure a new monitoring process with the ID 123. Specify the !--- monitoring protocol and the target network object whose availability the tracking !--- process monitors. Specify the number of packets to be sent with each poll. !--- Specify the rate at which the monitor process repeats (in seconds).

sla monitor schedule 123 life forever start-time now

!--- Schedule the monitoring process. In this case the lifetime !--- of the process is specified to be forever. The process is scheduled to begin !--- at the time this command is entered. As configured, this command allows the !--- monitoring configuration specified above to determine how often the testing !--- occurs. However, you can schedule this monitoring process to begin in the !--- future and to only occur at specified times.

!
track 1 rtr 123 reachability

!--- Associate a tracked static route with the SLA monitoring process. !--- The track ID corresponds to the track ID given to the static route to monitor: !--- route outside 0.0.0.0 0.0.0.0 10.0.0.2 1 track 1 !--- "rtr" = Response Time Reporter entry. 123 is the ID of the SLA process !--- defined above.

telnet timeout 5
ssh timeout 5
console timeout 0
!
class-map inspection_default
 match default-inspection-traffic
!
!
policy-map type inspect dns preset_dns_map
 parameters
  message-length maximum 512
policy-map global_policy
 class inspection_default
  inspect dns preset_dns_map
  inspect ftp
  inspect h323 h225
  inspect h323 ras
  inspect netbios
  inspect rsh
  inspect rtsp
  inspect skinny
  inspect esmtp
  inspect sqlnet
  inspect sunrpc
  inspect tftp
  inspect sip
  inspect xdmcp
!
service-policy global_policy global
prompt hostname context
Cryptochecksum:a4a0e9be4593ad43bc17a1cc25e32dc2
: end

Configuración de ASDM

Para configurar el soporte redundante o de respaldo ISP con la aplicación ASDM, complete estos pasos:

1. En la aplicación ASDM, haga clic en Configuración, y después haga clic en Interfaces



2. Desde la lista Interfaces, seleccione Ethernet0 , y haga en Editar.

   Este cuadro de diálogo aparece.



3. Marque la casilla de verificación Interfaz, e ingrese los valores en los campos Nombre de Interfaz, Nivel de Seguridad, Dirección IP, y Máscara de Subred.

4. Haga clic en Aceptar para cerrar el cuadro de diálogo.

5. Configure otras interfaces según se requiera, y haga clic en Aplicar para actualizar la configuración de dispositivo de seguridad.



6. Haga clic en Ruteo ubicado en el lado izquierdo de la aplicación de ASDM.



7. Haga clic en Agregar para agregar las nuevas rutas estáticas.

   Este cuadro de diálogo aparece.



8. De la lista desplegable Nombre de la Interfaz, elija la interfaz en la cual la ruta reside, y configure la ruta predeterminada para alcanzar el gateway. En este ejemplo, 10.0.0.1 es el gateway de ISP primario, y el objeto de monitoreo con ecos ICMP.

9. En el área Opciones, Haga clic en el botón de opción Localizado, e ingrese los valores en los campos Seguimiento ID, SLA ID, y Dirección IP Seguimiento.

10. Haga clic en Opciones de Monitoreo.

    Este cuadro de diálogo aparece.



11. Ingrese los valores para la frecuencia y otras opciones de monitoreo, y haga clic en la AUTORIZACIÓN.

12. Agregue otra ruta estática para el ISP secundario para proporcionar una ruta y conectarse con Internet.

    Para que sea una ruta secundaria, configure esta ruta con una métrica más alto, tal como 254. Si la ruta principal (ISP primario) falla, esa ruta se quita de la tabla de ruteo. Esta ruta secundaria (ISP secundario) en cambio, está instalada en la tabla de ruteo PIX en lugar de otro.

13. Haga clic en Aceptar para cerrar el cuadro de diálogo.



    Las configuraciones aparecen en la lista de interfaz.



14. Seleccione la configuración de ruteo, y haga clic en Aplicar para actualizar la configuración del dispositivo de seguridad.

Verificación

Use esta sección para confirmar que su configuración funciona correctamente.

Confirme que la Configuración esté Completo

Use estos comandos de show para verificar que su configuración esté completa.

La herramienta Output Interpreter Tool (clientes registrados solamente) (OIT) soporta ciertos comandos show. Utilice la OIT para ver un análisis del resultado del comando show.

• show running-config sla monitor — Muestra los comandos SLA en la configuración.

  pix# show running-config sla monitor
  sla monitor 123
   type echo protocol ipIcmpEcho 10.0.0.1 interface outside
   num-packets 3
   frequency 10
  sla monitor schedule 123 life forever start-time now


• show sla monitor configuration — Muestra ajustes de configuración actual de la operación.

  pix# show sla monitor configuration 123
  IP SLA Monitor, Infrastructure Engine-II.
  Entry number: 123
  Owner:
  Tag:
  Type of operation to perform: echo
  Target address: 10.0.0.1
  Interface: outside
  Number of packets: 3
  Request size (ARR data portion): 28
  Operation timeout (milliseconds): 5000
  Type Of Service parameters: 0x0
  Verify data: No
  Operation frequency (seconds): 10
  Next Scheduled Start Time: Start Time already passed
  Group Scheduled : FALSE
  Life (seconds): Forever
  Entry Ageout (seconds): never
  Recurring (Starting Everyday): FALSE
  Status of entry (SNMP RowStatus): Active
  Enhanced History:

• show sla monitor operational-state — Muestra las estadísticas operacionales de la operación SLA.

  • Antes de que el ISP primario falle, éste es el estado operacional:

    pix# show sla monitor operational-state 123
    Entry number: 123
    Modification time: 13:59:37.824 UTC Thu Oct 12 2006
    Number of Octets Used by this Entry: 1480
    Number of operations attempted: 367
    Number of operations skipped: 0
    Current seconds left in Life: Forever
    Operational state of entry: Active
    Last time this entry was reset: Never
    Connection loss occurred: FALSE
    Timeout occurred: FALSE
    Over thresholds occurred: FALSE
    Latest RTT (milliseconds): 1
    Latest operation start time: 15:00:37.825 UTC Thu Oct 12 2006
    Latest operation return code: OK
    RTT Values:
    RTTAvg: 1       RTTMin: 1       RTTMax: 1
    NumOfRTT: 3     RTTSum: 3       RTTSum2: 3

  • Después de que el ISP primario falle (y se agote el tiempo de espera de los ecos ICMP ), éste es el estado operacional:

    pix# show sla monitor operational-state
    Entry number: 123
    Modification time: 13:59:37.825 UTC Thu Oct 12 2006
    Number of Octets Used by this Entry: 1480
    Number of operations attempted: 385
    Number of operations skipped: 0
    Current seconds left in Life: Forever
    Operational state of entry: Active
    Last time this entry was reset: Never
    Connection loss occurred: FALSE
    Timeout occurred: TRUE
    Over thresholds occurred: FALSE
    Latest RTT (milliseconds): NoConnection/Busy/Timeout
    Latest operation start time: 15:03:27.825 UTC Thu Oct 12 2006
    Latest operation return code: Timeout
    RTT Values:
    RTTAvg: 0       RTTMin: 0       RTTMax: 0
    NumOfRTT: 0     RTTSum: 0       RTTSum2: 0


Confirme que la Ruta de Respaldo esté Instalada (el método CLI)

Use el comando show route para determinar cuando está instalada la ruta de respaldo.

• Antes de que el ISP primario falle, ésta es la tabla de ruteo:

  pix# show route

  Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
         D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
         N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
         E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
         i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
         * - candidate default, U - per-user static route, o - ODR
         P - periodic downloaded static route

  Gateway of last resort is 10.200.159.1 to network 0.0.0.0

  S    64.101.0.0 255.255.0.0 [1/0] via 172.22.1.1, inside
  C    172.22.1.0 255.255.255.0 is directly connected, inside
  C    10.250.250.0 255.255.255.248 is directly connected, backup
  C    10.200.159.0 255.255.255.248 is directly connected, outside
  S*   0.0.0.0 0.0.0.0 [1/0] via 10.200.159.1, outside


• Después de que el ISP primario falle, se quita la ruta estadística, y la ruta de seguridad está instalada, la siguiente es la tabla de ruteo:

  pix(config)# show route

  Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
         D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
         N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
         E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
         i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
         * - candidate default, U - per-user static route, o - ODR
         P - periodic downloaded static route

  Gateway of last resort is 10.250.250.1 to network 0.0.0.0

  S    64.101.0.0 255.255.0.0 [1/0] via 172.22.1.1, inside
  C    172.22.1.0 255.255.255.0 is directly connected, inside
  C    10.250.250.0 255.255.255.248 is directly connected, backup
  C    10.200.159.0 255.255.255.248 is directly connected, outside
  S*   0.0.0.0 0.0.0.0 [254/0] via 10.250.250.1, backup

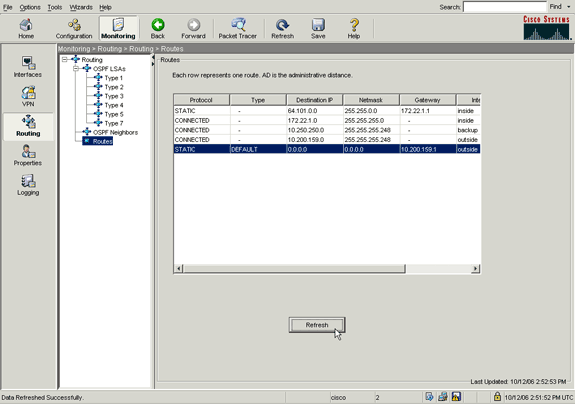

Confirme que la Ruta de Respaldo esté Instalada (el método del ASDM)

Para confirmar con el ASDM que la ruta de seguridad está instalada, complete estos pasos :

1. Haga clic en Monitorear, y después haga clic en la Ruteo.

2. Del Árbol de ruteo, elija Rutas.

   • Antes de que el ISP primario falle, ésta es la tabla de ruteo:



     La ruta PREDETERMINADA señala a 10.0.0.2 a través de la interfaz exterior.

   • Después de que el ISP primario falle, se quita la ruta, y la ruta de seguridad está instalada. La ruta PREDETERMINADA ahora indica 10.250.250.1 a través de la interfaz de respaldo.



Troubleshoot

Comandos de Debug

• debug sla monitor trace — Muestra el progreso de la operación de eco.

  • El objeto localizado (gateway del ISP primario) está activado, y los ecos ICMP tienen éxito.

    IP SLA Monitor(123) Scheduler: Starting an operation
    IP SLA Monitor(123) echo operation: Sending an echo operation
    IP SLA Monitor(123) echo operation: RTT=3 OK
    IP SLA Monitor(123) echo operation: RTT=3 OK
    IP SLA Monitor(123) echo operation: RTT=4 OK
    IP SLA Monitor(123) Scheduler: Updating result

  • El objeto localizado (gateway del ISP primario) está desactivado, y los ecos ICMP fallan.

    IP SLA Monitor(123) Scheduler: Starting an operation
    IP SLA Monitor(123) echo operation: Sending an echo operation
    IP SLA Monitor(123) echo operation: Timeout
    IP SLA Monitor(123) echo operation: Timeout
    IP SLA Monitor(123) echo operation: Timeout
    IP SLA Monitor(123) Scheduler: Updating result

• debug sla monitor error — Muestra los errores que el proceso de monitoreo SLA detecta.

  • El objeto localizado (gateway del ISP primario) está activado, y ICMP tiene éxito.

    %PIX-7-609001: Built local-host NP Identity Ifc:10.200.159.2
    %PIX-7-609001: Built local-host outside:10.0.0.1
    %PIX-6-302020: Built ICMP connection for faddr 10.0.0.1/0 gaddr
                   10.200.159.2/52696 laddr 10.200.159.2/52696
    %PIX-6-302021: Teardown ICMP connection for faddr 10.0.0.1/0 gaddr
                   10.200.159.2/52696 laddr 10.200.159.2/52696
    %PIX-7-609002: Teardown local-host NP Identity Ifc:10.200.159.2 duration
                   0:00:00
    %PIX-7-609002: Teardown local-host outside:10.0.0.1 duration 0:00:00
    %PIX-7-609001: Built local-host NP Identity Ifc:10.200.159.2
    %PIX-7-609001: Built local-host outside:10.0.0.1
    %PIX-6-302020: Built ICMP connection for faddr 10.0.0.1/0 gaddr
                   0.200.159.2/52697 laddr 10.200.159.2/52697
    %PIX-6-302021: Teardown ICMP connection for faddr 10.0.0.1/0 gaddr
                   10.200.159.2/52697 laddr 10.200.159.2/52697
    %PIX-7-609002: Teardown local-host NP Identity Ifc:10.200.159.2
                   duration 0:00:00
    %PIX-7-609002: Teardown local-host outside:10.0.0.1 duration 0:00:00

  • Se quita el objeto localizado (gateway del ISP primario) está desactivado, y se quita la ruta localizada.

    %PIX-7-609001: Built local-host NP Identity Ifc:10.200.159.2
    %PIX-7-609001: Built local-host outside:10.0.0.1
    %PIX-6-302020: Built ICMP connection for faddr 10.0.0.1/0 gaddr
                   10.200.159.2/6405 laddr 10.200.159.2/6405
    %PIX-6-302020: Built ICMP connection for faddr 10.0.0.1/0 gaddr
                   10.200.159.2/6406 laddr 10.200.159.2/6406
    %PIX-6-302020: Built ICMP connection for faddr 10.0.0.1/0 gaddr
                   10.200.159.2/6407 laddr 10.200.159.2/6407
    %PIX-6-302021: Teardown ICMP connection for faddr 10.0.0.1/0 gaddr
                   10.200.159.2/6405 laddr 10.200.159.2/6405
    %PIX-6-302021: Teardown ICMP connection for faddr 10.0.0.1/0 gaddr
                   10.200.159.2/6406 laddr 10.200.159.2/6406
    %PIX-6-302021: Teardown ICMP connection for faddr 10.0.0.1/0 gaddr
                   10.200.159.2/6407 laddr 10.200.159.2/6407
    %PIX-7-609002: Teardown local-host NP Identity Ifc:10.200.159.2
                   duration 0:00:02
    %PIX-7-609002: Teardown local-host outside:10.0.0.1 duration 0:00:02
    %PIX-6-622001: Removing tracked route 0.0.0.0 0.0.0.0 10.200.159.1,
                   distance 1, table Default-IP-Routing-Table, on interface
                   outside

    !--- 10.0.0.1 is unreachable, so the route to the Primary ISP is removed.



La Ruta Localizada se Quitó Innecesariamente

Si la ruta localizada se quita innecesariamente, asegúrese de que su objetivo de monitoreo esté siempre disponible para recibir las solicitudes de eco. Además, asegúrese de que el estado de su objetivo de monitoreo (es decir, independientemente de si el objetivo es accesible) esté estrechamente relacionado con el estado de conexión de ISP primario.

Si elige un objetivo de monitoreo que esté más lejos que el gateway ISP, otra conexión en esa ruta puede fallar u otro dispositivo puede interferir. Esta configuración puede hacer que el monitoreo SLA indique que la la conexión al ISP primario ha fallado y hacer que dispositivo de seguridad falle innecesariamente en el link ISP secundario.

Por ejemplo, si elige un router de la sucursal como objetivo de monitoreo, la conexión ISP a su sucursal podría fallar, así como cualquier otro link en ese trayecto. Una vez que los ecos ICMP que son enviados por laoperación de monitoreo fallan, la ruta localizada primaria se quita, aunque el link ISP primario sigue estando activo.

En este ejemplo, el gateway del ISP primario que se utiliza como objetivo de monitoreo es administrado por el ISP y se localiza en el otro lado del link ISP. Esta configuración garantiza que si los ecos ICMP que se envían por la operación de monitoreo fallan, el link ISP seguramente se interrumpirá.

Supervisión de SLA en ASA

Problema:

La supervisión de SLA no funciona después de que ASA se actualiza a la versión 8.0.

Solución:

Es posible que el problema se deba al comando IP Reverse-Path configurado en la interfaz OUTSIDE. Quite el comando en ASA e intente verificar el monitoreo de SLA.

Información Relacionada

• Configuración de Seguimiento de la Ruta Estática
• Referencia de Comandos de PIX/ASA 7.2
• Cisco ASA 5500 Series Security Appliances
• Dispositivos de seguridad Cisco PIX de la serie 500
• Soporte Técnico y Documentación - Cisco Systems
