ASDM PIX/ASA 7.x: Restringir el Acceso a la Red de los Usuarios VPN de Acceso Remoto

Opciones de descarga

PDF (507.6 KB)
Visualice con Adobe Reader en una variedad de dispositivos
ePub (611.3 KB)
Visualice en diferentes aplicaciones en iPhone, iPad, Android, Sony Reader o Windows Phone
Mobi (Kindle) (1.1 MB)
Visualice en dispositivo Kindle o aplicación Kindle en múltiples dispositivos

Actualizado:17 de abril de 2007

ID del documento:69308

Lenguaje no discriminatorio

El conjunto de documentos para este producto aspira al uso de un lenguaje no discriminatorio. A los fines de esta documentación, "no discriminatorio" se refiere al lenguaje que no implica discriminación por motivos de edad, discapacidad, género, identidad de raza, identidad étnica, orientación sexual, nivel socioeconómico e interseccionalidad. Puede haber excepciones en la documentación debido al lenguaje que se encuentra ya en las interfaces de usuario del software del producto, el lenguaje utilizado en función de la documentación de la RFP o el lenguaje utilizado por un producto de terceros al que se hace referencia. Obtenga más información sobre cómo Cisco utiliza el lenguaje inclusivo.

Acerca de esta traducción

Cisco ha traducido este documento combinando la traducción automática y los recursos humanos a fin de ofrecer a nuestros usuarios en todo el mundo contenido en su propio idioma. Tenga en cuenta que incluso la mejor traducción automática podría no ser tan precisa como la proporcionada por un traductor profesional. Cisco Systems, Inc. no asume ninguna responsabilidad por la precisión de estas traducciones y recomienda remitirse siempre al documento original escrito en inglés (insertar vínculo URL).

Contenido

Introducción

prerrequisitos

Requisitos

Componentes Utilizados

Productos Relacionados

Diagrama de la red

Convenciones

Acceso de la configuración vía el ASDM

Acceso de la configuración vía el CLI

Verificación

Troubleshooting

Información Relacionada

Introducción

Este documento proporciona una configuración de ejemplo mediante Cisco Adaptive Security Device Manager (ASDM) para restringir a lo que pueden acceder los usuarios VPN de acceso remoto de las redes internas detrás de PIX Security Appliance o Adaptive Security Appliance (ASA). Puede limitar los usuarios VPN de acceso remoto a solamente las áreas de la red a las que desea que accedan cuando:

Cree las Listas de acceso.
Asocíelas a las directivas del grupo.
Asocie esas directivas del grupo a los grupos de túnel.

Refiera a configurar el Cisco VPN 3000 Concentrator para bloquear con los filtros y la asignación de filtro RADIUS para aprender más sobre el escenario donde el concentrador VPN bloquea el acceso de los usuarios de VPN.

prerrequisitos

Requisitos

Asegúrese de cumplir estos requisitos antes de intentar esta configuración:

El PIX se puede configurar usando el ASDM.

Nota: Refiera a permitir el acceso HTTPS para el ASDM para permitir que el PIX sea configurado por el ASDM.
Usted tiene por lo menos una buena configuración sabida del VPN de acceso remoto.

Nota: Si usted no tiene tales configuraciones, refiera al ASA como servidor VPN remoto que usa el ejemplo de la Configuración de ASDM para la información sobre cómo configurar una buena configuración del VPN de acceso remoto.

Componentes Utilizados

La información que contiene este documento se basa en las siguientes versiones de software y hardware.

Versión 7.1(1) del dispositivo de seguridad de las 500 Series del Secure PIX de Cisco

Nota: El PIX 501 y los dispositivos de seguridad 506E no soportan la versión 7.x.
Versión 5.1(1) del Cisco Adaptive Security Device Manager

Nota: El ASDM está solamente disponible en PIX o ASA 7.x.

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si la red está funcionando, asegúrese de haber comprendido el impacto que puede tener cualquier comando.

Productos Relacionados

Esta configuración también se puede utilizar con las siguientes versiones de hardware y software:

Versión 7.1(1) adaptante del dispositivo de seguridad de las 5500 Series de Cisco ASA

Diagrama de la red

En este documento, se utiliza esta configuración de red:

En este ejemplo de configuración, una pequeña red corporativa con tres subredes es supuesta. Este diagrama ilustra la topología. Las tres subredes son Intranet, ingeniería, y nómina de pago. La meta de este ejemplo de configuración es permitir el Acceso Remoto del personal asalariado al Intranet y a las subredes de planillas de sueldos y evitar que accedan la subred de la ingeniería. También, los ingenieros deben poder acceder remotamente las subredes del Intranet y de la ingeniería, pero no la subred de planillas de sueldos. El usuario de nómina en este ejemplo es el "controller1". El usuario de la ingeniería en este ejemplo es el "engineer1".

Convenciones

Consulte Convenciones de Consejos Técnicos de Cisco para obtener más información sobre las convenciones sobre documentos.

Configure el acceso vía el ASDM

Complete estos pasos para configurar el dispositivo de seguridad PIX usando el ASDM:

Seleccione la configuración > el VPN > la directiva del general > del grupo.
De acuerdo con qué medidas fueron tomadas para configurar a los grupos de túnel en el PIX, las directivas del grupo pudieron existir ya para esos grupos de túnel cuyos usuarios usted desea restringir. Si existe una política de grupo apropiada ya, elíjala y el tecleo edita. Si no, haga clic agregan y eligen el Internal group policy (política grupal interna)….
En caso necesario, ingresa o cambia el nombre de la directiva del grupo en la cima de la ventana que se abre.
En la ficha general desmarque el cuadro de la herencia al lado del filtro y después haga clic manejan.
El tecleo agrega el ACL para crear una nueva lista de acceso en la ventana del ACL Manager que aparece.
Elija un número para la nueva lista de acceso y haga clic la AUTORIZACIÓN.
Con su nuevo ACL seleccionado a la izquierda, el tecleo agrega ACE para agregar una nueva entrada de control de acceso a la lista.
Defina la Entrada de control de acceso (ACE) que usted desea agregar.

En este ejemplo, primer ACE en ACL 10 permite el IP Access a la subred de planillas de sueldos de cualquier fuente.

Nota: Por abandono, el ASDM selecciona solamente el TCP como el protocolo. Usted debe elegir el IP si usted desea al IP Access completo de los usuarios del permit or deny. Haga Click en OK cuando le acaban.
ACE que usted ahora acaba de agregar aparece en la lista. Elija agregan ACE otra vez para agregar cualquier línea adicional a la lista de acceso.

En este ejemplo, un segundo ACE se agrega a ACL 10 para permitir el acceso a la subred de Intranet.
Haga Click en OK una vez que le hacen que agrega los ACE.
Seleccione el ACL que usted definió y pobló en los pasos más recientes para ser el filtro para su directiva del grupo. Haga Click en OK cuando le hacen.
El tecleo se aplica para enviar los cambios al PIX.
Si usted lo hace configurar para hacer tan bajo las opciones > preferencias, el ASDM ve los comandos de antemano que está a punto de enviar al PIX. El tecleo envía.
Aplique la directiva del grupo acaba de modificaa que fue creada o al grupo de túnel correcto. Haga clic al grupo de túnel en la trama izquierda.
Elija al grupo de túnel que usted desea aplicar la directiva del grupo a y el tecleo edita.
Si su directiva del grupo fue creada automáticamente (véase el paso 2), verifican que la directiva del grupo que usted acaba de configurar está seleccionada en la casilla desplegable. Si su directiva del grupo no fue configurada automáticamente, selecciónela de la casilla desplegable. Haga Click en OK cuando le hacen.
El tecleo se aplica y, si está indicado, el tecleo envía para agregar el cambio a la configuración PIX.

Si la directiva del grupo fue seleccionada ya usted puede ser que reciba un mensaje que no dice “ningún cambio fue hecho.” Haga clic en OK.
Relance los pasos 2 a 17 para cualquier grupo de túnel adicional a quien usted quisiera agregar las restricciones.

En este ejemplo de configuración, es también necesario restringir el acceso de los ingenieros. Mientras que el procedimiento es lo mismo, éstas son algunas ventanas en las cuales las diferencias son notables:
- Nueva lista de acceso 20
- Elija la lista de acceso 20 como filtro en la directiva del grupo de ingeniería.
- Verifique que la directiva del grupo de ingeniería esté fijada para el grupo de túnel que dirige.

Configure el acceso vía el CLI

Complete estos pasos para configurar el dispositivo de seguridad usando el CLI:

Nota: Algunos de los comandos mostrados en esta salida se derriban a una segunda línea debido a las razones espaciales.

Cree dos diversas listas de control de acceso (15 y 20) que se apliquen a los usuarios mientras que conectan con el VPN de acceso remoto. Esta lista de acceso se invita más adelante en la configuración.

ASAwCSC-CLI(config)#access-list 15 remark permit IP access from ANY
source to the payroll subnet (10.8.28.0/24)

ASAwCSC-CLI(config)#access-list 15 extended permit ip
any 10.8.28.0 255.255.255.0

ASAwCSC-CLI(config)#access-list 15 remark Permit IP access from ANY
source to the subnet used by all employees (10.8.27.0)

ASAwCSC-CLI(config)#access-list 15 extended permit ip
any 10.8.27.0 255.255.255.0

ASAwCSC-CLI(config)#access-list 20 remark Permit IP access from ANY
source to the Engineering subnet (192.168.1.0/24)

ASAwCSC-CLI(config)#access-list 20 extended permit ip
any 192.168.1.0 255.255.255.0

ASAwCSC-CLI(config)#access-list 20 remark Permit IP access from ANY
source to the subnet used by all employees (10.8.27.0/24)

ASAwCSC-CLI(config)#access-list 20 extended permit ip
any 10.8.27.0 255.255.255.0

Cree a dos diversas agrupaciones de direcciones VPN. Cree uno para la nómina de pago y uno para los usuarios remotos de la ingeniería.

ASAwCSC-CLI(config)#ip local pool Payroll-VPN
172.10.1.100-172.10.1.200 mask 255.255.255.0

ASAwCSC-CLI(config)#ip local pool Engineer-VPN 172.16.2.1-172.16.2.199
mask 255.255.255.0

Cree las directivas para la nómina de pago que se aplican solamente a ellas cuando conectan.

ASAwCSC-CLI(config)#group-policy Payroll internal

ASAwCSC-CLI(config)#group-policy Payroll attributes

ASAwCSC-CLI(config-group-policy)#dns-server value 10.8.27.10

ASAwCSC-CLI(config-group-policy)#vpn-filter value 15


!--- Call the ACL created in step 1 for Payroll.


ASAwCSC-CLI(config-group-policy)#vpn-tunnel-protocol IPSec

ASAwCSC-CLI(config-group-policy)#default-domain value payroll.corp.com

ASAwCSC-CLI(config-group-policy)#address-pools value Payroll-VPN


!--- Call the Payroll address space that you created in step 2.

Este paso es lo mismo que el paso 3 a menos que esté para el grupo de ingeniería.

ASAwCSC-CLI(config)#group-policy Engineering internal

ASAwCSC-CLI(config)#group-policy Engineering attributes

ASAwCSC-CLI(config-group-policy)#dns-server value 10.8.27.10

ASAwCSC-CLI(config-group-policy)#vpn-filter value 20


!--- Call the ACL that you created in step 1 for Engineering.


ASAwCSC-CLI(config-group-policy)#vpn-tunnel-protocol IPSec

ASAwCSC-CLI(config-group-policy)#default-domain value Engineer.corp.com

ASAwCSC-CLI(config-group-policy)#address-pools value Engineer-VPN


!--- Call the Engineering address space that you created in step 2.

Cree a los usuarios locales y asigne los atributos que usted acaba de crear a esos usuarios para restringir su acceso a los recursos.

ASAwCSC-CLI(config)#username engineer password cisco123

ASAwCSC-CLI(config)#username engineer attributes

ASAwCSC-CLI(config-username)#vpn-group-policy Engineering

ASAwCSC-CLI(config-username)#vpn-filter value 20

ASAwCSC-CLI(config)#username marty password cisco456

ASAwCSC-CLI(config)#username marty attributes

ASAwCSC-CLI(config-username)#vpn-group-policy Payroll

ASAwCSC-CLI(config-username)#vpn-filter value 15

Cree a los grupos de túnel que contienen las directivas de la conexión para los usuarios de nómina.

ASAwCSC-CLI(config)#tunnel-group Payroll type ipsec-ra

ASAwCSC-CLI(config)#tunnel-group Payroll general-attributes

ASAwCSC-CLI(config-tunnel-general)#address-pool Payroll-VPN

ASAwCSC-CLI(config-tunnel-general)#default-group-policy Payroll

ASAwCSC-CLI(config)#tunnel-group Payroll ipsec-attributes

 ASAwCSC-CLI(config-tunnel-ipsec)#pre-shared-key time1234

Cree a los grupos de túnel que contienen las directivas de la conexión para los usuarios de la ingeniería.

ASAwCSC-CLI(config)#tunnel-group Engineering type ipsec-ra

ASAwCSC-CLI(config)#tunnel-group Engineering general-attributes

ASAwCSC-CLI(config-tunnel-general)#address-pool Engineer-VPN

ASAwCSC-CLI(config-tunnel-general)#default-group-policy Engineering

ASAwCSC-CLI(config)#tunnel-group Engineering ipsec-attributes

ASAwCSC-CLI(config-tunnel-ipsec)#pre-shared-key Engine123

Una vez que le configuración ingresan, usted puede ver esta área resaltada en su configuración:

Nombre del dispositivo 1
ASA-AIP-CLI(config)#show running-config ASA Version 7.2(2) ! hostname ASAwCSC-ASDM domain-name corp.com enable password 9jNfZuG3TC5tCVH0 encrypted names ! interface Ethernet0/0 nameif Intranet security-level 0 ip address 10.8.27.2 255.255.255.0 ! interface Ethernet0/1 nameif Engineer security-level 100 ip address 192.168.1.1 255.255.255.0 ! interface Ethernet0/2 nameif Payroll security-level 100 ip address 10.8.28.0 ! interface Ethernet0/3 no nameif no security-level no ip address ! interface Management0/0 no nameif no security-level no ip address ! passwd 2KFQnbNIdI.2KYOU encrypted ftp mode passive dns server-group DefaultDNS domain-name corp.com access-list Inside_nat0_outbound extended permit ip any 172.10.1.0 255.255.255.0 access-list Inside_nat0_outbound extended permit ip any 172.16.2.0 255.255.255.0 access-list 15 remark permit IP access from ANY source to the Payroll subnet (10.8.28.0/24) access-list 15 extended permit ip any 10.8.28.0 255.255.255.0 access-list 15 remark Permit IP access from ANY source to the subnet used by all employees (10.8.27.0) access-list 15 extended permit ip any 10.8.27.0 255.255.255.0 access-list 20 remark Permit IP access from Any source to the Engineering subnet (192.168.1.0/24) access-list 20 extended permit ip any 192.168.1.0 255.255.255.0 access-list 20 remark Permit IP access from Any source to the subnet used by all employees (10.8.27.0/24) access-list 20 extended permit ip any 10.8.27.0 255.255.255.0 pager lines 24 mtu MAN 1500 mtu Outside 1500 mtu Inside 1500 ip local pool Payroll-VPN 172.10.1.100-172.10.1.200 mask 255.255.255.0 ip local pool Engineer-VPN 172.16.2.1-172.16.2.199 mask 255.255.255.0 no failover icmp unreachable rate-limit 1 burst-size 1 asdm image disk0:/asdm-522.bin no asdm history enable arp timeout 14400 global (Intranet) 1 interface nat (Inside) 0 access-list Inside_nat0_outbound nat (Inside) 1 192.168.1.0 255.255.255.0 nat (Inside) 1 10.8.27.0 255.255.255.0 nat (Inside) 1 10.8.28.0 255.255.255.0 route Intranet 0.0.0.0 0.0.0.0 10.8.27.2 timeout xlate 3:00:00 timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02 timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00 timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00 timeout uauth 0:05:00 absolute group-policy Payroll internal group-policy Payroll attributes dns-server value 10.8.27.10 vpn-filter value 15 vpn-tunnel-protocol IPSec default-domain value payroll.corp.com address-pools value Payroll-VPN group-policy Engineering internal group-policy Engineering attributes dns-server value 10.8.27.10 vpn-filter value 20 vpn-tunnel-protocol IPSec default-domain value Engineer.corp.com address-pools value Engineer-VPN username engineer password LCaPXI.4Xtvclaca encrypted username engineer attributes vpn-group-policy Engineering vpn-filter value 20 username marty password 6XmYwQOO9tiYnUDN encrypted privilege 0 username marty attributes vpn-group-policy Payroll vpn-filter value 15 no snmp-server location no snmp-server contact crypto ipsec transform-set ESP-3DES-SHA esp-3des esp-sha-hmac crypto dynamic-map Outside_dyn_map 20 set pfs crypto dynamic-map Outside_dyn_map 20 set transform-set ESP-3DES-SHA crypto map Outside_map 65535 ipsec-isakmp dynamic Outside_dyn_map crypto map Outside_map interface Outside crypto isakmp enable Outside crypto isakmp policy 10 authentication pre-share encryption 3des hash sha group 2 lifetime 86400 tunnel-group Payroll type ipsec-ra tunnel-group Payroll general-attributes address-pool vpnpool default-group-policy Payroll tunnel-group Payroll ipsec-attributes pre-shared-key * tunnel-group Engineering type ipsec-ra tunnel-group Engineering general-attributes address-pool Engineer-VPN default-group-policy Engineering tunnel-group Engineering ipsec-attributes pre-shared-key * telnet timeout 5 ssh timeout 5 console timeout 0 ! class-map inspection_default match default-inspection-traffic ! ! policy-map type inspect dns migrated_dns_map_1 parameters message-length maximum 512 policy-map global_policy class inspection_default inspect dns migrated_dns_map_1 inspect ftp inspect h323 h225 inspect h323 ras inspect netbios inspect rsh inspect rtsp inspect skinny inspect esmtp inspect sqlnet inspect sunrpc inspect tftp inspect sip inspect xdmcp ! service-policy global_policy global prompt hostname context Cryptochecksum:0e579c85004dcfb4071cb561514a392b : end ASA-AIP-CLI(config)#

Nombre del dispositivo 1

ASA-AIP-CLI(config)#show running-config

ASA Version 7.2(2)
!
hostname ASAwCSC-ASDM
domain-name corp.com
enable password 9jNfZuG3TC5tCVH0 encrypted
names
!
interface Ethernet0/0
 nameif Intranet
 security-level 0
 ip address 10.8.27.2 255.255.255.0
!
interface Ethernet0/1
 nameif Engineer
 security-level 100
 ip address 192.168.1.1 255.255.255.0
!
interface Ethernet0/2
 nameif Payroll
 security-level 100
 ip address 10.8.28.0
!
interface Ethernet0/3
 no nameif
 no security-level
 no ip address
!
interface Management0/0
 no nameif
 no security-level
 no ip address
!
passwd 2KFQnbNIdI.2KYOU encrypted
ftp mode passive
dns server-group DefaultDNS
 domain-name corp.com
access-list Inside_nat0_outbound extended permit ip any 172.10.1.0 255.255.255.0
access-list Inside_nat0_outbound extended permit ip any 172.16.2.0 255.255.255.0
access-list 15 remark permit IP access from ANY source to the
   Payroll subnet (10.8.28.0/24)
access-list 15 extended permit ip any 10.8.28.0 255.255.255.0
access-list 15 remark Permit IP access from ANY source to the subnet
   used by all employees (10.8.27.0)
access-list 15 extended permit ip any 10.8.27.0 255.255.255.0
access-list 20 remark Permit IP access from Any source to the Engineering
   subnet (192.168.1.0/24)
access-list 20 extended permit ip any 192.168.1.0 255.255.255.0
access-list 20 remark Permit IP access from Any source to the subnet used
   by all employees (10.8.27.0/24)
access-list 20 extended permit ip any 10.8.27.0 255.255.255.0
pager lines 24
mtu MAN 1500
mtu Outside 1500
mtu Inside 1500
ip local pool Payroll-VPN 172.10.1.100-172.10.1.200 mask 255.255.255.0
ip local pool Engineer-VPN 172.16.2.1-172.16.2.199 mask 255.255.255.0
no failover
icmp unreachable rate-limit 1 burst-size 1
asdm image disk0:/asdm-522.bin
no asdm history enable
arp timeout 14400
global (Intranet) 1 interface
nat (Inside) 0 access-list Inside_nat0_outbound
nat (Inside) 1 192.168.1.0 255.255.255.0
nat (Inside) 1 10.8.27.0 255.255.255.0
nat (Inside) 1 10.8.28.0 255.255.255.0
route Intranet 0.0.0.0 0.0.0.0 10.8.27.2
timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout uauth 0:05:00 absolute
group-policy Payroll internal
group-policy Payroll attributes
 dns-server value 10.8.27.10
 vpn-filter value 15
 vpn-tunnel-protocol IPSec
 default-domain value payroll.corp.com
 address-pools value Payroll-VPN
group-policy Engineering internal
group-policy Engineering attributes
 dns-server value 10.8.27.10
 vpn-filter value 20
 vpn-tunnel-protocol IPSec
 default-domain value Engineer.corp.com
 address-pools value Engineer-VPN
username engineer password LCaPXI.4Xtvclaca encrypted
username engineer attributes
 vpn-group-policy Engineering
 vpn-filter value 20
username marty password 6XmYwQOO9tiYnUDN encrypted privilege 0
username marty attributes
 vpn-group-policy Payroll
 vpn-filter value 15
no snmp-server location
no snmp-server contact
crypto ipsec transform-set ESP-3DES-SHA esp-3des esp-sha-hmac
crypto dynamic-map Outside_dyn_map 20 set pfs
crypto dynamic-map Outside_dyn_map 20 set transform-set ESP-3DES-SHA
crypto map Outside_map 65535 ipsec-isakmp dynamic Outside_dyn_map
crypto map Outside_map interface Outside
crypto isakmp enable Outside
crypto isakmp policy 10
 authentication pre-share
 encryption 3des
 hash sha
 group 2
 lifetime 86400
tunnel-group Payroll type ipsec-ra
tunnel-group Payroll general-attributes
 address-pool vpnpool
 default-group-policy Payroll
tunnel-group Payroll ipsec-attributes
 pre-shared-key *
tunnel-group Engineering type ipsec-ra
tunnel-group Engineering general-attributes
 address-pool Engineer-VPN
 default-group-policy Engineering
tunnel-group Engineering ipsec-attributes
 pre-shared-key *
telnet timeout 5
ssh timeout 5
console timeout 0
!
class-map inspection_default
 match default-inspection-traffic
!
!
policy-map type inspect dns migrated_dns_map_1
 parameters
  message-length maximum 512
policy-map global_policy
 class inspection_default
  inspect dns migrated_dns_map_1
  inspect ftp
  inspect h323 h225
  inspect h323 ras
  inspect netbios
  inspect rsh
  inspect rtsp
  inspect skinny
  inspect esmtp
  inspect sqlnet
  inspect sunrpc
  inspect tftp
  inspect sip
  inspect xdmcp
!
service-policy global_policy global
prompt hostname context
Cryptochecksum:0e579c85004dcfb4071cb561514a392b
: end
ASA-AIP-CLI(config)#

Verificación

Utilice las capacidades de monitoreo del ASDM de verificar su configuración:

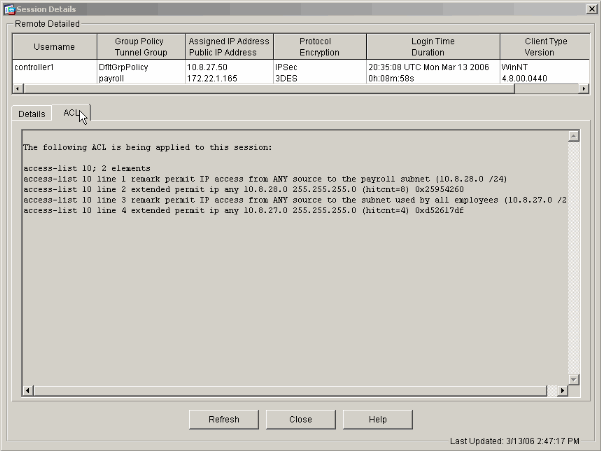

Seleccione la supervisión > el VPN > los VPN statistics (Estadísticas de la VPN) > las sesiones.

Usted ve a las sesiones de VPN activas en el PIX. Seleccione la sesión que usted está interesado adentro y haga clic los detalles.
Seleccione la lengueta ACL.

Los ACL hitcnt reflejan el tráfico que atraviesa el túnel del cliente a las redes permitidas.
