Configuración de la autenticación EAP-TLS con OCSP en ISE

Introducción

Este documento describe los pasos necesarios para configurar la autenticación EAP-TLS con OCSP para las comprobaciones de revocación de certificados de cliente en tiempo real.

Prerequisites

Requirements

Cisco recomienda que tenga conocimiento sobre estos temas:

• Configuración de Cisco Identity Services Engine (ISE)
• Configuración de Cisco Catalyst
• Protocolo de estado de certificado en línea

Componentes Utilizados

La información que contiene este documento se basa en las siguientes versiones de software y hardware.

• Parche 6 de Identity Services Engine Virtual 3.2
• C1000-48FP-4G-L 15.2(7)E9

• Windows Server 2016
• Windows 10

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

Diagrama de la red

Esta imagen muestra la topología utilizada para el ejemplo de este documento.

Diagrama de la red

Antecedentes

En EAP-TLS, un cliente presenta su certificado digital al servidor como parte del proceso de autenticación. Este documento describe cómo ISE valida el certificado de cliente comprobando el nombre común (CN) del certificado con el servidor AD y confirmando si el certificado se ha revocado mediante el Protocolo de estado de certificado en línea, que proporciona el estado del protocolo en tiempo real.

El nombre de dominio configurado en Windows Server 2016 es ad.rem-xxx.com, que se utiliza como ejemplo en este documento.

El protocolo de estado de certificados en línea (OCSP) y el servidor de Active Directory (AD) a los que se hace referencia en este documento se utilizan para la validación de certificados.

• FQDN de Active Directory: winserver.ad.rem-xxx.com
• URL de distribución de CRL: http://winserver.ad.rem-xxx.com/ocsp-ca.crl
• URL de autoridad: http://winserver.ad.rem-xxx.com/ocsp

Esta es la cadena de certificados con el nombre común de cada certificado utilizado en el documento.

• CA: ocsp-ca-common-name
• Certificado de cliente: clientcertCN
• Certificado de servidor: ise32-01.ad.rem-xxx.com
• Certificado de firma de OCSP: ocspSignCommonName

Configuraciones

Configuración en C1000

Esta es la configuración mínima en C1000 CLI.

aaa new-model

radius server ISE32
address ipv4 1.x.x.181
key cisco123

aaa group server radius AAASERVER
server name ISE32

aaa authentication dot1x default group AAASERVER
aaa authorization network default group AAASERVER
aaa accounting dot1x default start-stop group AAASERVER
dot1x system-auth-control

interface Vlan12
ip address 192.168.10.254 255.255.255.0

interface Vlan14
ip address 1.x.x.101 255.0.0.0

interface GigabitEthernet1/0/1
Switch port access vlan 14
Switch port mode access

interface GigabitEthernet1/0/3
switchport access vlan 12
switchport mode access
authentication host-mode multi-auth
authentication port-control auto
dot1x pae authenticator
spanning-tree portfast edge

Configuración en PC con Windows

Paso 1. Configuración de la autenticación de usuario

Navegue hasta Authentication, marque Enable IEEE 802.1X authentication y seleccione Microsoft: Tarjeta inteligente u otro certificado.

Haga clic en el botón Configuración, marque Usar un certificado en este equipo, y seleccione la CA de confianza de Windows PC.

Habilitar autenticación de certificados

Vaya a Autenticación, marque Configuración adicional. Seleccione Autenticación de usuario o de equipo en la lista desplegable.

Especificar modo de autenticación

Paso 2. Confirmar certificado de cliente

Navegue hasta Certificates - Current User > Personal > Certificates, y verifique el certificado de cliente utilizado para la autenticación.

Confirmar certificado de cliente

Haga doble clic en el certificado de cliente, navegue hasta Detalles, verifique los detalles de Asunto, Puntos de Distribución CRL, Acceso a la Información de Autoridad.

• Asunto: CN = clientcertCN
• Puntos de distribución CRL: http://winserver.ad.rem-xxx.com/ocsp-ca.crl
• Acceso a la información de autoridad: http://winserver.ad.rem-xxx.com/ocsp

Detalle del certificado de cliente

Configuración en Windows Server

Paso 1. Agregar usuarios

Vaya aUsuarios y equipos de Active Directory, haga clic en Usuarios. Agregue clientcertCN como nombre de inicio de sesión de usuario.

Nombre de inicio de sesión de usuario

Paso 2. Confirmar servicio OCSP

Vaya a Windows, haga clic en Administración del Respondedor en línea. Confirme el estado del servidor OCSP.

Estado del servidor OCSP

Haga clic en winserver.ad.rem-xxx.com, compruebe el estado del certificado de firma de OCSP.

Estado del certificado de firma de OCSP

Configuración en ISE

Paso 1. Agregar dispositivo

Vaya a Administration > Network Devices, haga clic en el botón Add para agregar el dispositivo C1000.

Agregar dispositivo

Paso 2. Agregar Active Directory

Vaya a Administration > External Identity Sources > Active Directory, haga clic en la ficha Connection y agregue Active Directory a ISE.

• Nombre del punto de unión: AD_Join_Point
• Dominio de Active Directory: ad.rem-xxx.com

Agregar Active Directory

Vaya a la pestaña Grupos, seleccione Seleccionar grupos del directorio en la lista desplegable.

Seleccionar grupos del directorio

Haga clic en Recuperar grupos de la lista desplegable. Checkad.rem-xxx.com/Users/Cert y haga clic en Aceptar.

Comprobar editores de certificados

Paso 3. Agregar perfil de autenticación de certificado

Vaya a Administration > External Identity Sources > Certificate Authentication Profile, haga clic en el botón Add para agregar un nuevo perfil de autenticación de certificado.

• Nombre: cert_authen_profile_test
• Almacén de identidades: AD_Join_Point
• Usar identidad del atributo de certificado: Asunto: nombre común.
• Coincidir certificado de cliente con certificado en almacén de identidad: Sólo para resolver la ambigüedad de identidad.

Agregar perfil de autenticación de certificado

Paso 4. Agregar secuencia de origen de identidad

Vaya a Administration > Identity Source Sequences, agregue una secuencia de origen de identidad.

• Nombre: Identity_AD
• Seleccione Certificate Authentication Profile: cert_authen_profile_test
• Lista de búsqueda de autenticación: AD_Join_Point

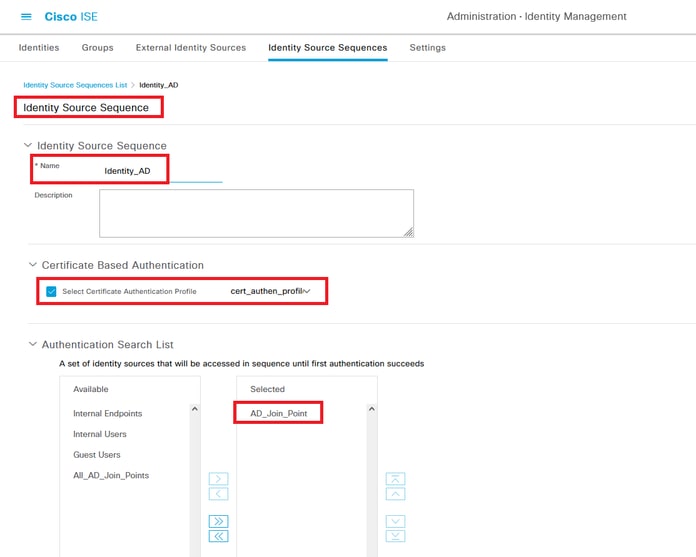

Agregar secuencias de origen de identidad

Paso 5. Confirmar certificado en ISE

Vaya a Administration > Certificates > System Certificates, confirme que el certificado del servidor está firmado por la CA de confianza.

Certificado de servidor

Vaya a Administration > Certificates > OCSP Client Profile, haga clic en el botón Add para agregar un nuevo perfil de cliente OCSP.

• Nombre: ocsp_test_profile
• Configurar URL de Respondedor de OCSP: http://winserver.ad.rem-xxx.com/ocsp

Perfil de cliente de OCSP

Vaya a Administration > Certificates > Trusted Certificates, confirme que la CA de confianza se importa a ISE.

CA de confianza

Verifique la CA y haga clic en el botón Edit, ingrese los detalles de la configuración de OCSP para la Validación del Estado del Certificado.

• Validar con el servicio OCSP: ocsp_test_profile
• Rechazar la solicitud si OCSP devuelve el estado DESCONOCIDO: comprobar
• Rechazar la solicitud si el Respondedor de OCSP no está disponible: comprobar

Validación del estado del certificado

Paso 6. Agregar protocolos permitidos

Navegue hasta Policy > Results > Authentication > Allowed Protocols, edite la lista de servicios Default Network Access y luego marque Allow EAP-TLS.

Permitir EAP-TLS

Paso 7. Agregar conjunto de políticas

Navegue hasta Policy > Policy Sets, haga clic en + para agregar un conjunto de políticas.

• Nombre del conjunto de políticas: EAP-TLS-Test
• Condiciones: Protocolo de acceso a la red IGUAL A RADIUS
• Protocolos / Secuencia de servidor permitidos: Acceso a red predeterminado

Agregar conjunto de políticas

Paso 8. Agregar política de autenticación

Navegue hasta Conjuntos de políticas, haga clic en EAP-TLS-Test para agregar una política de autenticación.

• ‘Nombre de la regla EAP-TLS-Authentication
• Condiciones: Network Access EapAuthentication EQUALS EAP-TLS AND Wired_802.1 X
• Uso: Identity_AD

Agregar política de autenticación

Paso 9. Agregar directiva de autorización

Navegue hasta Conjuntos de políticas, haga clic en EAP-TLS-Test para agregar una política de autorización.

• ‘Nombre de la regla EAP-TLS-Authorization
• Condiciones: Asunto del CERTIFICADO - Nombre común EQUALS clientcertCN
• Resultados: PermitirAcceso

Agregar política de autorización

Verificación

Paso 1. Confirmar sesión de Autenticación

Ejecuteshow authentication sessions interface GigabitEthernet1/0/3 details el comando para confirmar la sesión de autenticación en C1000.

Switch#show authentication sessions interface GigabitEthernet1/0/3 details
Interface: GigabitEthernet1/0/3
MAC Address: b496.9114.398c
IPv6 Address: Unknown
IPv4 Address: 192.168.10.10
User-Name: clientcertCN
Status: Authorized
Domain: DATA
Oper host mode: multi-auth
Oper control dir: both
Session timeout: N/A
Restart timeout: N/A
Periodic Acct timeout: N/A
Session Uptime: 111s
Common Session ID: 01C20065000000933E4E87D9
Acct Session ID: 0x00000078
Handle: 0xB6000043
Current Policy: POLICY_Gi1/0/3

Local Policies:
Service Template: DEFAULT_LINKSEC_POLICY_SHOULD_SECURE (priority 150)

Server Policies:


Method status list:
Method State

dot1x Authc Success

Paso 2. Confirme el registro de Radius Live

Vaya a Operations > RADIUS > Live Logs en la GUI de ISE, confirme el registro en vivo para la autenticación.

Registro en directo de Radius

Confirme el registro en vivo detallado de la autenticación.

Detalle de autenticación

Troubleshoot

1. Registro de depuración

Este registro de depuración (port-server.log) le ayudará a confirmar el comportamiento detallado de la autenticación en ISE.

• Runtime-AAA

// OCSP request and response
Crypto,2024-06-05 09:43:33,064,DEBUG,0x7f9822961700,NIL-CONTEXT,Crypto::Result=0, CryptoLib.CSSL.OCSP Callback - starting OCSP request to primary,SSL.cpp:1444
Crypto,2024-06-05 09:43:33,064,DEBUG,0x7f9822961700,NIL-CONTEXT,Crypto::Result=0, Crypto.OcspClient::performRequest - Start processing OCSP request, URL=http://winserver.ad.rem-xxx.com/ocsp, use nonce=1,OcspClient.cpp:144

Crypto,2024-06-05 09:43:33,104,DEBUG,0x7f9822961700,NIL-CONTEXT,Crypto::Result=0, Crypto.OcspClient::performRequest - Received OCSP server response,OcspClient.cpp:411
Crypto,2024-06-05 09:43:33,104,DEBUG,0x7f9822961700,NIL-CONTEXT,Crypto::Result=0, Crypto.OcspClient::performRequest - Nonce verification passed,OcspClient.cpp:426

Crypto,2024-06-05 09:43:33,104,DEBUG,0x7f9822961700,NIL-CONTEXT,Crypto::Result=0, Crypto.OcspClient::performRequest - OCSP responser name 8CD12ECAB78607FA07194126EDA82BA7789CE00C,OcspClient.cpp:462
Crypto,2024-06-05 09:43:33,104,DEBUG,0x7f9822961700,NIL-CONTEXT,Crypto::Result=0, Crypto.OcspClient::performRequest - Verify response signature and KU/EKU attributes of response signer certificate,OcspClient.cpp:472

Crypto,2024-06-05 09:43:33,104,DEBUG,0x7f9822961700,NIL-CONTEXT,Crypto::Result=0, Crypto.OcspClient::performRequest - Response signature verification passed,OcspClient.cpp:482
Crypto,2024-06-05 09:43:33,104,DEBUG,0x7f9822961700,NIL-CONTEXT,Crypto::Result=0, Crypto.OcspClient::performRequest - Response contains 1 single responses for certificates,OcspClient.cpp:490

Crypto,2024-06-05 09:43:33,104,DEBUG,0x7f9822961700,NIL-CONTEXT,Crypto::Result=0, Crypto.OcspClient::performRequest - User certificate status: Good,OcspClient.cpp:598
Crypto,2024-06-05 09:43:33,104,DEBUG,0x7f9822961700,NIL-CONTEXT,Crypto::Result=0, CryptoLib.CSSL.OCSP Callback - perform OCSP request succeeded, status: Good,SSL.cpp:1684

// Radius session
Radius,2024-06-05 09:43:33,120,DEBUG,0x7f982d7b9700,cntx=0000017387,sesn=ise32-01/506864164/73,CPMSessionID=01C20065000000933E4E87D9,CallingStationID=B4-96-91-14-39-8C,RADIUS PACKET:: Code=1(AccessRequest) Identifier=238 Length=324
[1] User-Name - value: [clientcertCN]
[4] NAS-IP-Address - value: [1.x.x.101]
[5] NAS-Port - value: [50103]
[24] State - value: [37CPMSessionID=01C20065000000933E4E87D9;31SessionID=ise32-01/506864164/73;]
[87] NAS-Port-Id - value: [GigabitEthernet1/0/3]

Radius,2024-06-05 09:43:33,270,DEBUG,0x7f982d9ba700,cntx=0000017387,sesn=ise32-01/506864164/73,CPMSessionID=01C20065000000933E4E87D9,user=clientcertCN,CallingStationID=B4-96-91-14-39-8C,RADIUS PACKET:: Code=2(AccessAccept) Identifier=238 Length=294
[1] User-Name - value: [clientcertCN]

Radius,2024-06-05 09:43:33,342,DEBUG,0x7f982d1b6700,cntx=0000017401,sesn=ise32-01/506864164/74,CPMSessionID=01C20065000000933E4E87D9,CallingStationID=B4-96-91-14-39-8C,RADIUS PACKET:: Code=4(AccountingRequest) Identifier=10 Length=286
[1] User-Name - value: [clientcertCN]
[4] NAS-IP-Address - value: [1.x.x.101]
[5] NAS-Port - value: [50103]
[40] Acct-Status-Type - value: [Interim-Update]
[87] NAS-Port-Id - value: [GigabitEthernet1/0/3]
[26] cisco-av-pair - value: [audit-session-id=01C20065000000933E4E87D9]
[26] cisco-av-pair - value: [method=dot1x] ,RADIUSHandler.cpp:2455

Radius,2024-06-05 09:43:33,350,DEBUG,0x7f982e1be700,cntx=0000017401,sesn=ise32-01/506864164/74,CPMSessionID=01C20065000000933E4E87D9,user=clientcertCN,CallingStationID=B4-96-91-14-39-8C,RADIUS PACKET:: Code=5(AccountingResponse) Identifier=10 Length=20,RADIUSHandler.cpp:2455

2. Volcado de TCP

En el volcado de TCP en ISE, espera encontrar información sobre la respuesta de OCSP y la sesión Radius.

Solicitud y respuesta de OCSP:

Captura de paquetes de solicitud y respuesta de OCSP

Capturar detalles de respuesta de OCSP

Sesión Radius:

Captura de paquetes de sesión Radius
