Introducción

Este documento describe cómo configurar una conexión SXP (Exchange Protocol del grupo de seguridad) entre ISE (Identity Services Engine) y un ASAv (dispositivo de seguridad adaptante virtual).

SXP es el Exchange Protocol SGT (etiqueta del grupo de seguridad) usado por TrustSec para propagar el IP a las asignaciones SGT a los dispositivos de TrustSec. SXP fue desarrollado para permitir las redes incluyendo los dispositivos de tercero o los dispositivos de Cisco de la herencia que no soportan marcar con etiqueta en línea SGT para tener capacidades de TrustSec. SXP es un Peering Protocol, un dispositivo actuará como un Presidente y el otro como módulo de escucha. El altavoz SXP es responsilbe para enviar los atascamientos IP-SGT y el módulo de escucha es responsable de recoger estos atascamientos. La conexión SXP utiliza el puerto TCP 64999 como el Transport Protocol y el MD5 subyacentes para la Integridad del mensaje/la autenticidad.

SXP se ha publicado como borrador IETF en el siguiente enlace:

https://datatracker.ietf.org/doc/draft-smith-kandula-sxp/

Prerequisites

Requisitos

Matriz de compatibilidad de TrustSec:

http://www.cisco.com/c/en/us/solutions/enterprise-networks/trustsec/solution-overview-listing.html

Componentes Utilizados

ISE 2.3

ASAv 9.8.1

ASDM 7.8.1.150

Diagrama de la red

 Direcciones de IP

ISE: 14.36.143.223

ASAv: 14.36.143.30

Configuración inicial

Dispositivo de red ISE

Registro ASA como dispositivo de red

WorkCenters > TrutSec > componentes > dispositivos de red > Add

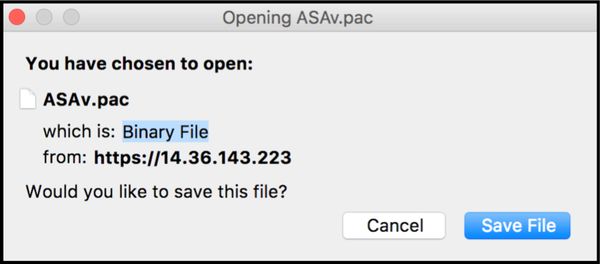

Genere fuera de la banda (OOB) PAC (credenciales protegidos del acceso) y descargue

Configuración de servidor AAA del ASDM

Cree al Grupo de servidores AAA

La configuración > el Firewall > la identidad de TrustSec > del grupo de servidores puestos > manejan…

Grupos de servidores AAA > Add

• Grupo de servidores AAA: Name> del <Group
• Autorización dinámica del permiso

Agregue el servidor al grupo de servidores

Servidores en el grupo seleccionado > Add

• Nombre del servidor o dirección IP: Dirección IP <ISE >
• Puerto de la autenticación de servidor: 1812
• Puerto de contabilidad del servidor: 1813
• Clave del Secreto de servidor: Cisc0123
• Contraseña común: Cisc0123

Importación PAC descargada del ISE

Configuración > Firewall > identidad de TrustSec > del grupo de servidores puestos > importación PAC…

• Contraseña Cisc0123

Restaure los datos del entorno

La configuración > el Firewall > la identidad de TrustSec > del grupo de servidores puestos > restauran los datos del entorno

Verificación

Registros vivos ISE

Operaciones > RADIUS > registros vivos

Grupos de seguridad ISE

Grupos del > Security (Seguridad) de los centros de trabajo > de TrustSec > de los componentes

ASDM PAC

El monitorear > propiedades > identidad por TrustSec > el PAC

Datos y grupos de seguridad del entorno del ASDM

El monitorear > propiedades > identidad por TrustSec > los datos del entorno

Configuración del ASDM SXP

Permiso SXP

Configuración > Firewall > identidad por el Exchange Protocol de TrustSec > del permiso SGT (SXP)

Fije la dirección IP de origen predeterminada SXP y omita la contraseña SXP

Configuración > Firewall > identidad de TrustSec > de los pares de la conexión

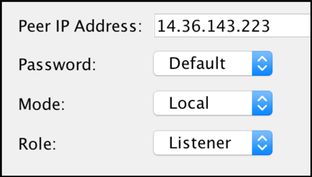

Agregue al par SXP

La configuración > el Firewall > la identidad por TrustSec > la conexión mira > Add

• IP Address de Peer: Dirección IP <ISE >

Configuración ISE SXP

Configuración de la contraseña global SXP

WorkCenters > TrustSec > configuraciones > configuraciones SXP

• Contraseña global: Cisc0123

Agregue el dispositivo SXP

WorkCenters > TrustSec > Devices (Dispositivos) > Add (Agregar) SXP > SXP

Verificación SXP

Verificación ISE SXP

WorkCenters > TrustSec > dispositivos SXP > SXP

Asignaciones ISE SXP

WorkCenters > TrustSec > SXP > todas las asignaciones SXP

Verificación del ASDM SXP

El monitorear > propiedades > identidad por TrustSec > las conexiones SXP

IP docto del ASDM SXP a las asignaciones SGT

El monitorear > propiedades > identidad por TrustSec > las asignaciones IP

Captura de paquetes tomada en el ISE
