Configuración del clustering en los dispositivos Cisco FirePOWER series 7000 y 8000
Contenido
Introducción
La agrupación en clúster de dispositivos proporciona redundancia de configuración y funcionalidad de red entre dos dispositivos o pilas. En este artículo se describe cómo configurar la agrupación en clústeres en los dispositivos Cisco Firepower series 7000 y 8000.
Prerequisites
Antes de intentar establecer un clúster, debe estar familiarizado con diversas características de la agrupación en clúster. Cisco recomienda leer la sección Dispositivo de agrupamiento de la Guía del Usuario del Sistema FireSIGHT para obtener más información.
Requirements
Ambos dispositivos deben tener los siguientes componentes idénticos:
- Mismos modelos de hardware
- Mismos módulos de red (Netmod) en las mismas ranuras
-
Las mismas licencias y deben ser exactamente iguales. Si un dispositivo tiene una licencia adicional, el clúster no se puede formar.
-
Mismas versiones de software
-
Mismas versiones de VDB
-
Misma política NAT (si está configurada)
Componentes Utilizados
- Dos Cisco Firepower 7010 en la versión 5.4.0.4
- FireSIGHT Management Center 5.4.1.3
Configuración
Adición de un clúster
1. Vaya a Device > Device Management .
2. Seleccione los dispositivos que desea agrupar en clúster. En la parte superior derecha de la página, seleccione la lista desplegable Agregar.
3. Seleccione Agregar clúster.
4. Aparece la ventana emergente Agregar clúster. Verá la siguiente pantalla. Proporcione las direcciones IP de los dispositivos Active y Backup.
5. Haga clic en el botón Clúster. Si se cumplen todos los requisitos previos, verá la ventana de estado Agregar clúster durante un máximo de 10 minutos.
6. Una vez que el clúster se ha creado correctamente, encontrará los dispositivos actualizados en la página Administración de dispositivos.
7. Puede cambiar el par activo en un clúster haciendo clic en la flecha giratoria además del icono del lápiz.
Romper un clúster
Puede romper un clúster haciendo clic en la opción Romper clúster además del icono de papelera de reciclaje.
Después de hacer clic en el icono de papelera de reciclaje, se le pedirá que quite la configuración de la interfaz del dispositivo de copia de seguridad. Seleccione Yes o No.
También puede eliminar un clúster y anular el registro de los dispositivos del centro de administración haciendo clic en la papelera de reciclaje.
Si su dispositivo ha perdido acceso al Management Center, puede interrumpir la agrupación en clúster mediante el siguiente comando de la CLI:
> configure clustering disable
Compartir el estado
El uso compartido de estado agrupado permite que los dispositivos agrupados o las pilas agrupadas sincronicen los estados, de modo que si uno de los dispositivos o la pila falla, el otro par puede asumir el control sin interrumpir el flujo de tráfico.
Para habilitar el uso compartido de estado en un link HA, siga estos pasos:
1. Vaya a Dispositivos > Administración de dispositivos. Seleccione el clúster y edite.
2. Seleccione la pestaña Interfaces.
3. Seleccione el enlace que desea realizar como enlace HA.

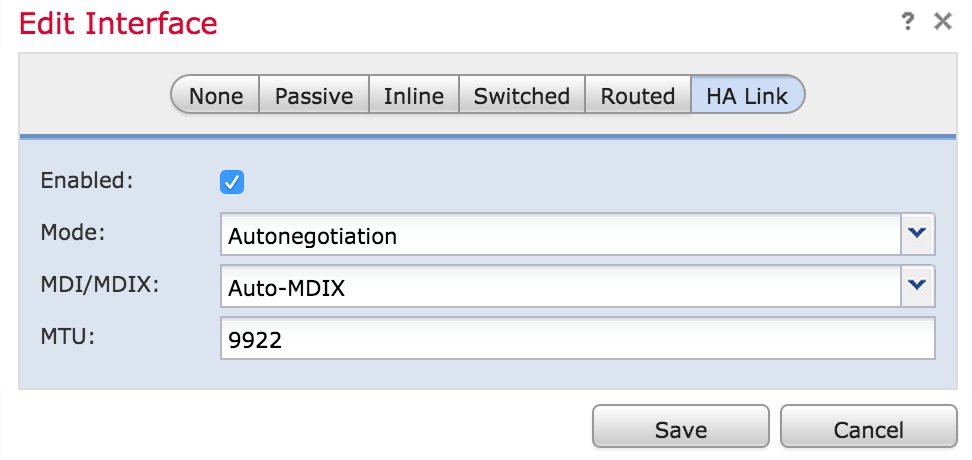

4. Haga clic en editar (icono del lápiz). Aparece la ventana Editar interfaz.
5. Después de habilitar el enlace y configurar otras opciones, haga clic en Guardar.
6. Ahora navegue a la pestaña Clúster. Verá una sección llamada Compartir estado a la sección derecha de la página.
7. Haga clic en el icono del lápiz para editar las opciones de uso compartido de estado.
8. Asegúrese de que la opción Enabled esté marcada.
9. Opcionalmente, puede cambiar la duración del flujo, el intervalo de sincronización y la longitud máxima de URL HTTP.
El uso compartido de estados está ahora habilitado. Puede comprobar las estadísticas del tráfico haciendo clic en el icono de lupa situado junto a Estadísticas. Verá las estadísticas de tráfico para ambos dispositivos como se muestra a continuación.
Cuando se habilita el uso compartido de estado y se desactiva una interfaz en el miembro activo, todas las conexiones TCP se transfieren al dispositivo en espera que ahora se ha convertido en activo.
Resolución de problemas
El dispositivo no está configurado correctamente
Si uno de los requisitos previos no se cumple, aparece el siguiente mensaje de error:
En el Management Center, navegue hasta Devices > Device Management y verifique si ambos dispositivos tienen las mismas versiones de software, modelos de hardware, licencias y políticas.
Alternativamente, en un dispositivo, puede ejecutar el siguiente comando para verificar la política de control de acceso aplicada y la versión de hardware y software:
> show summary
-----------------[ Device ]-----------------
Model : Virtual Device 64bit (69) Version 5.4.0.4 (Build 55)
UUID : 4dfa9fca-30f4-11e5-9eb3-b150a60d4996
VDB version : 252
----------------------------------------------------
------------------[ policy info ]-------------------
Access Control Policy : Default Access Control
Intrusion Policy : Initial Inline Policy
.
.
.
Output Truncated
.
Para verificar la política NAT, ejecute el siguiente comando en el dispositivo:
> show nat config
Todos los miembros de HA deben tener políticas actualizadas
Otro error que puede encontrar es el siguiente
Este error se produce cuando las políticas de control de acceso no están actualizadas. Vuelva a aplicar las políticas y repita la configuración del clúster.
