Introducción

Este documento describe cómo habilitar Adaptive Security Appliance (ASA) para que acepte conexiones VPN dinámicas IPsec de sitio a sitio desde cualquier peer dinámico (ASA en este caso). Como muestra el Diagrama de red en este documento, el túnel IPsec se establece cuando el túnel se inicia solamente desde el extremo Remote-ASA. El ASA central no puede iniciar un túnel VPN debido a la configuración IPsec dinámica. Se desconoce la dirección IP de Remote-ASA.

Configure Central-ASA para aceptar dinámicamente las conexiones de una dirección IP comodín (0.0.0.0/0) y una clave previamente compartida comodín. A continuación, el ASA remoto se configura para cifrar el tráfico de las subredes de ASA local a Central según lo especificado por la lista de acceso crypto. Ambos lados realizan la exención de traducción de direcciones de red (NAT) para eludir la NAT para el tráfico IPsec.

Prerequisites

Requirements

No hay requisitos específicos para este documento.

Componentes Utilizados

La información de este documento se basa en el software de firewall Cisco ASA (5510 y 5520) versión 9.x y posteriores.

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.

Configurar

Nota: Use la Command Lookup Tool (clientes registrados solamente) para obtener más información sobre los comandos usados en esta sección.

Diagrama de la red

Configuración de ASDM

ASA central (par estático)

En un ASA con una dirección IP estática, configure la VPN de tal manera que acepte conexiones dinámicas de un par desconocido mientras aún autentica el par usando una clave previamente compartida IKEv1:

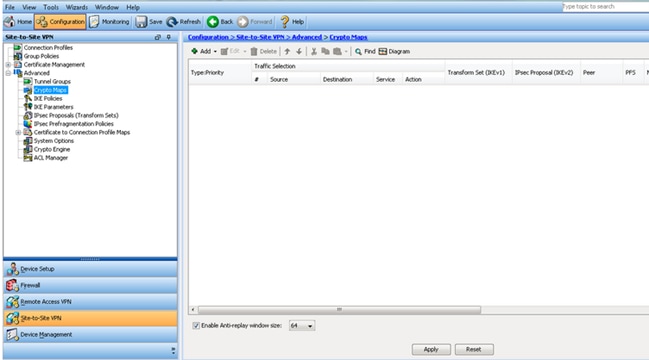

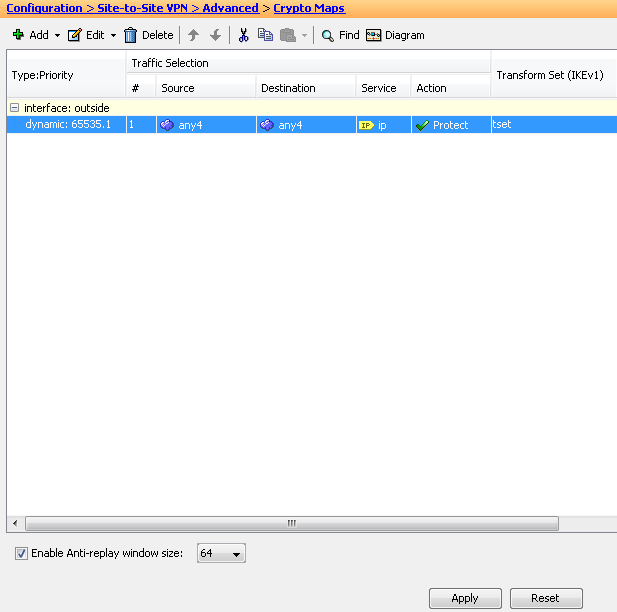

  1. Elija Configuration > Site-to-Site VPN > Advanced > Crypto Maps. La ventana muestra la lista de entradas de mapa criptográfico que ya están en su lugar (si hay alguna). Dado que ASA no sabe cuál es la dirección IP del par, para que ASA acepte la conexión, configure Dynamic-map con un conjunto de transformación coincidente (Propuesta IPsec). Haga clic en Add (Agregar).

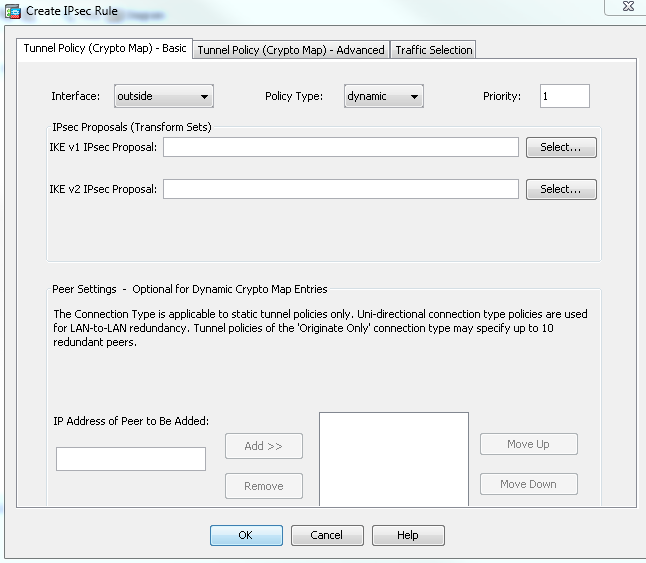

  2. En la ventana Create IPsec Rule (Crear regla IPsec), en la ficha Tunnel Policy (Mapa criptográfico) - Basic (Política de túnel), elija outside de la lista desplegable Interface y dynamic de la lista desplegable Policy Type (Tipo de política). En el campo Prioridad, asigne la prioridad para esta entrada en caso de que haya varias entradas en Mapa dinámico. A continuación, haga clic en Seleccionar junto al campo Propuesta IPsec IKE v1 para seleccionar la propuesta IPSec.

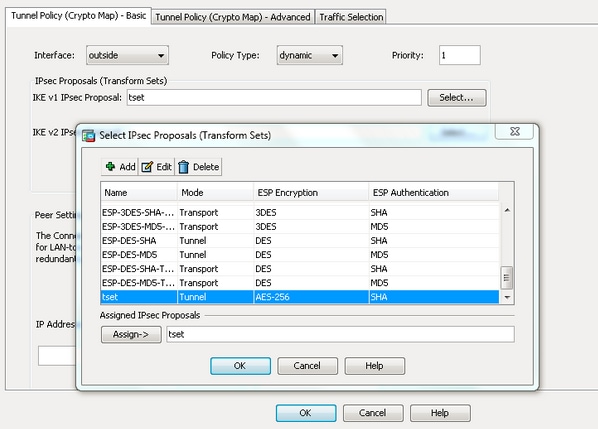

  3. Cuando se abre el cuadro de diálogo Seleccionar propuestas de IPSec (Conjuntos de transformación), elija entre las propuestas de IPSec actuales o haga clic en Agregar para crear una nueva y utilizar la misma. Haga clic en Aceptar cuando haya terminado.

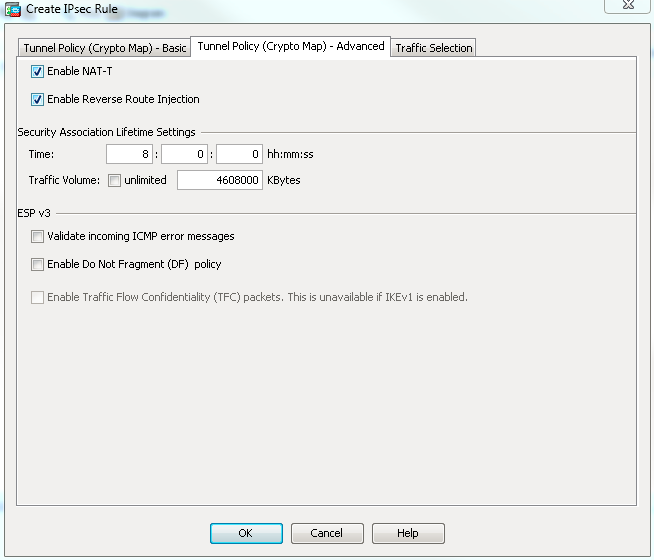

  4. En la ficha Tunnel Policy (Crypto Map)-Advanced (Política de túnel [Mapa criptográfico]), marque la casilla de verificación Enable NAT-T (Habilitar NAT-T si cualquiera de los pares está detrás de un dispositivo NAT) y la casilla de verificación Enable Reverse Route Injection (Habilitar inyección de ruta inversa). Cuando el túnel VPN se activa para el par dinámico, ASA instala una ruta dinámica para la red VPN remota negociada que apunta a la interfaz VPN.

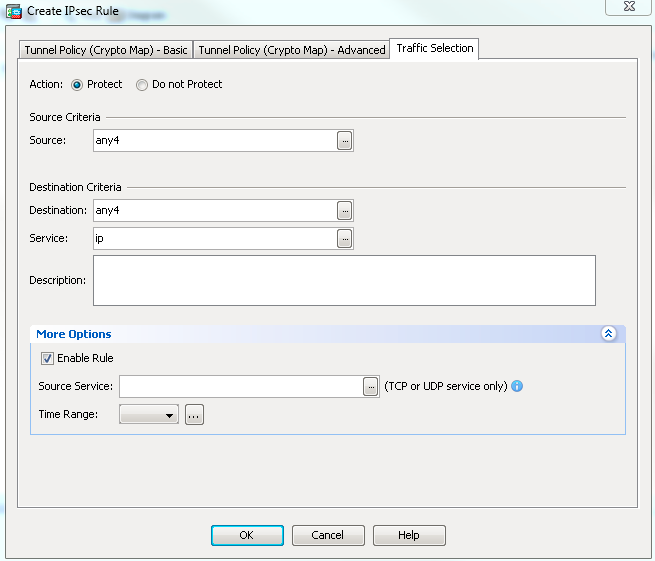

    Opcionalmente, en la pestaña Selección de tráfico también puede definir el tráfico de VPN interesante para el par dinámico y hacer clic en Aceptar.



    Como se mencionó anteriormente, dado que ASA no tiene ninguna información sobre la dirección IP dinámica de peer remota, la solicitud de conexión desconocida se encuentra bajo DefaultL2LGroup que existe en ASA de forma predeterminada. Para que la autenticación suceda a la clave previamente compartida (cisco123 en este ejemplo) configurada en el par remoto debe coincidir con una en DefaultL2LGroup.

  5. Elija Configuration > Site-to-Site VPN > Advanced > Tunnel Groups, seleccione DefaultL2LGroup, haga clic en Edit y configure la clave previamente compartida deseada. Haga clic en Aceptar cuando haya terminado.

    Nota: Esto crea una clave previamente compartida comodín en el par estático (Central-ASA). Cualquier dispositivo/par que conozca esta clave previamente compartida y sus propuestas coincidentes pueden establecer con éxito un túnel VPN y acceder a los recursos a través de VPN. Asegúrese de que esta clave predefinida no se comparte con entidades desconocidas y no es fácil de adivinar.

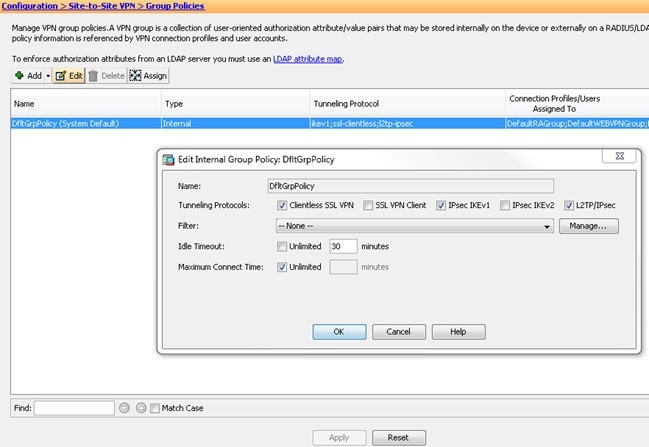

  6. Elija Configuration > Site-to-Site VPN > Group Policies y seleccione la política de grupo que elija (la política de grupo predeterminada en este caso). Haga clic en Editar y edite la política de grupo en el cuadro de diálogo Editar política de grupo interna. Haga clic en Aceptar cuando haya terminado.

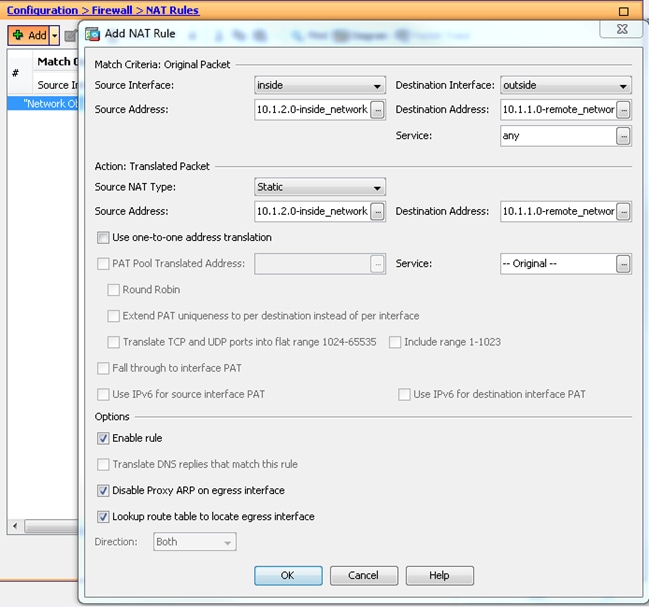

  7. Elija Configuration > Firewall > NAT Rules y en la ventana Add Nat Rule , configure una regla no nat (NAT-EXEMPT) para el tráfico VPN. Haga clic en Aceptar cuando haya terminado.

ASA remoto (par dinámico)

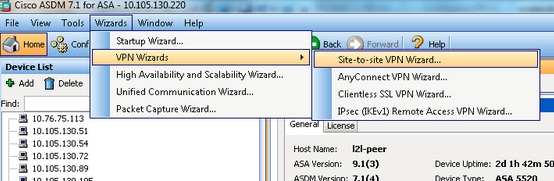

  1. Elija Wizards > VPN Wizards > Site-to-site VPN Wizard una vez que la aplicación ASDM se conecte al ASA.

  2. Haga clic en Next (Siguiente).

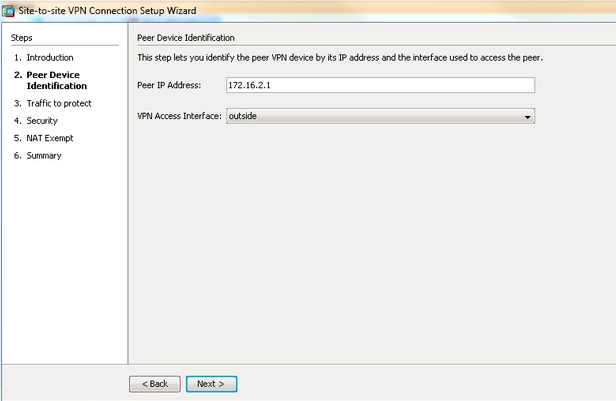

  3. Elija outside en la lista desplegable VPN Access Interface para especificar la dirección IP externa del par remoto. Seleccione la interfaz (WAN) donde se aplica el mapa criptográfico. Haga clic en Next (Siguiente).

  4. Especifique los hosts/redes a los que se debe permitir el paso a través del túnel VPN. En este paso, debe proporcionar las Redes Locales y Redes Remotas para el Túnel VPN. Haga clic en los botones situados junto a los campos Red local y Red remota y elija la dirección según sea necesario. Haga clic en Siguiente cuando haya terminado.

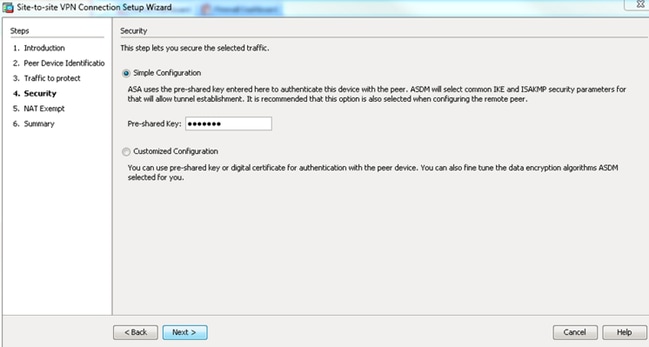

  5. Introduzca la información de autenticación que se utilizará, que es una clave previamente compartida en este ejemplo. La clave previamente compartida utilizada en este ejemplo es cisco123. El nombre del grupo de túnel es la dirección IP del par remoto de forma predeterminada si configura VPN de LAN a LAN (L2L).

    O

    Puede personalizar la configuración para incluir la política IKE e IPsec de su elección. Debe haber al menos una política de coincidencia entre los pares:

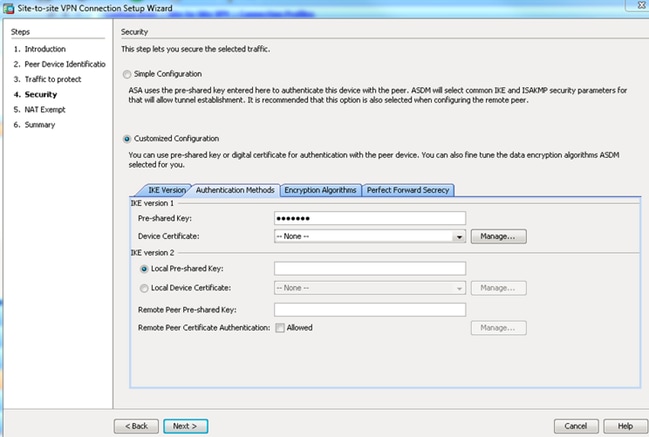

    1. En la ficha Métodos de autenticación, introduzca la clave previamente compartida IKE versión 1 en el campo Clave previamente compartida. En este ejemplo, es cisco123.

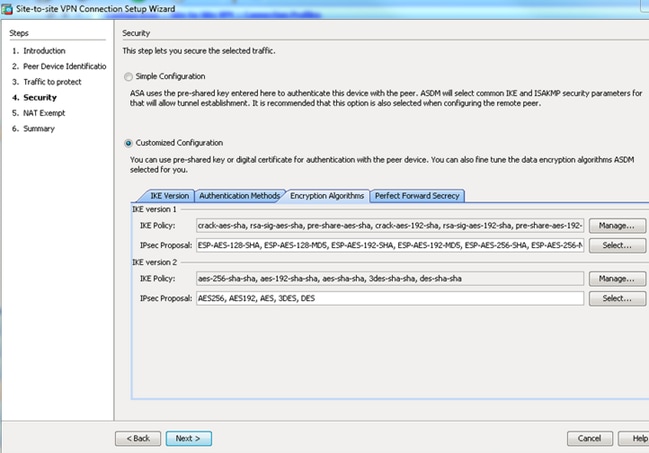

    2. Haga clic en la pestaña Algoritmos de cifrado.
  6. Haga clic en Administrar junto al campo IKE Policy, haga clic en Agregar y configure una política IKE personalizada (fase 1). Haga clic en Aceptar cuando haya terminado.

  7. Haga clic en Seleccionar junto al campo Propuesta de IPSec y seleccione la propuesta de IPSec deseada. Haga clic en Siguiente cuando haya terminado.

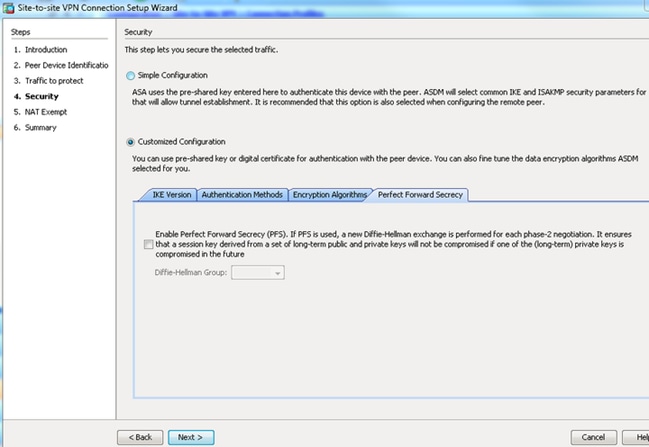

    Opcionalmente, puede ir a la ficha Perfect Forward Secrecy (Confidencialidad directa perfecta) y marcar la casilla de verificación Enable Perfect Forward Secrecy (PFS). Haga clic en Siguiente cuando haya terminado.

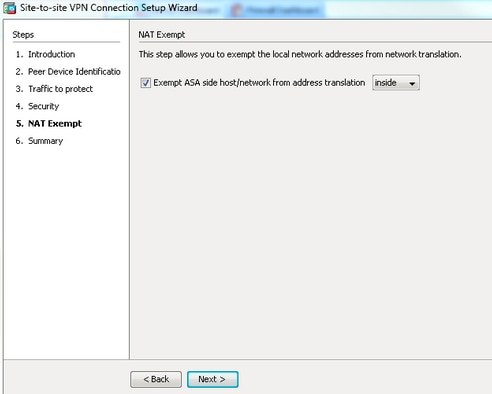

  8. Marque la casilla de verificación Exempt ASA side host/network from address translation para evitar que el tráfico del túnel comience el inicio de la Traducción de Dirección de Red. Elija local o interno de la lista desplegable para establecer la interfaz donde se puede alcanzar la red local. Haga clic en Next (Siguiente).

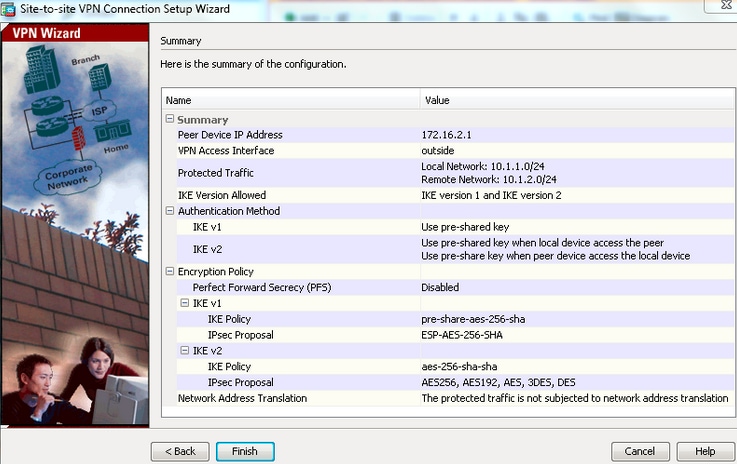

  9. ASDM muestra un resumen de la VPN que se acaba de configurar. Verifique y haga clic en Finalizar.

Configuración de CLI

Configuración de ASA central (par estático)

  1. Configure una regla NO-NAT/ NAT-EXEMPT para el tráfico VPN como muestra este ejemplo:
    object network 10.1.1.0-remote_network
      subnet 10.1.1.0 255.255.255.0

    	object network 10.1.2.0-inside_network
    	 subnet 10.1.2.0 255.255.255.0

    	nat (inside,outside) source static 10.1.2.0-inside_network 10.1.2.0-inside_network
     destination static 10.1.1.0-remote_network 10.1.1.0-remote_network
    no-proxy-arp route-lookup
  2. Configure la clave previamente compartida bajo DefaultL2LGroup para autenticar cualquier peer dinámico-L2L-remoto:
    tunnel-group DefaultL2LGroup ipsec-attributes
     ikev1 pre-shared-key cisco123
  3. Defina la política ISAKMP/fase 2:
    crypto ikev1 policy 10
     authentication pre-share
     encryption aes-256
     hash sha
     group 2
     lifetime 86400
  4. Defina la política IPSec/conjunto de transformación de fase 2:
    crypto ipsec ikev1 transform-set tset esp-aes-256 esp-sha-hmac
  5. Configure el mapa dinámico con estos parámetros:
    • Conjunto de transformación necesario
    • Habilitar la inyección de ruta inversa (RRI), que permite al dispositivo de seguridad aprender información de routing para clientes conectados (opcional)
    crypto dynamic-map outside_dyn_map 1 set ikev1 transform-set tset
    crypto dynamic-map outside_dyn_map 1 set reverse-route
  6. Enlazar el mapa dinámico al mapa crypto, aplicar el mapa crypto y habilitar ISAKMP/IKEv1 en la interfaz exterior:
    crypto map outside_map 65535 ipsec-isakmp dynamic outside_dyn_map

    crypto map outside_map interface outside
    crypto ikev1 enable outside

ASA remoto (par dinámico)

  1. Configure una regla de exención de NAT para el tráfico VPN:
    object network 10.1.1.0-inside_network
     subnet 10.1.1.0 255.255.255.0

    object network 10.1.2.0-remote_network
     subnet 10.1.2.0 255.255.255.0

    nat (inside,outside) source static 10.1.1.0-inside_network 10.1.1.0-inside_network
    destination static 10.1.2.0-remote_network 10.1.2.0-remote_network
    no-proxy-arp route-lookup
  2. Configure un grupo de túnel para un peer VPN estático y una clave previamente compartida.
    tunnel-group 172.16.2.1 type ipsec-l2l
    tunnel-group 172.16.2.1 ipsec-attributes
     ikev1 pre-shared-key cisco123
  3. Defina la política PHASE-1/ISAKMP:
    crypto ikev1 policy 10
     authentication pre-share
     encryption aes-256
     hash sha
     group 2
     lifetime 86400
  4. Defina un conjunto de transformación/política IPSec de fase 2:
    crypto ipsec ikev1 transform-set ESP-AES-256-SHA esp-aes-256 esp-sha-hmac
  5. Configure una lista de acceso que defina el tráfico/red VPN interesante:
    access-list outside_cryptomap extended permit ip object
    10.1.1.0-inside_network object 10.1.2.0-remote_network
  6. Configure el mapa crypto estático con estos parámetros:
    • Lista de acceso de criptografía/VPN
    • Dirección IP de peer IPsec remota
    • Conjunto de transformación necesario
    crypto map outside_map 1 match address outside_cryptomap
    crypto map outside_map 1 set peer 172.16.2.1
    crypto map outside_map 1 set ikev1 transform-set ESP-AES-256-SHA
  7. Aplique el mapa crypto y habilite ISAKMP/IKEv1 en la interfaz exterior:
    crypto map outside_map interface outside
    crypto ikev1 enable outside

Verificación

Utilice esta sección para confirmar que la configuración funciona correctamente.

La herramienta de interpretación de información de salida (disponible para clientes registrados únicamente) admite ciertos comandos show. Utilice la herramienta para ver una análisis de información de salida del comando show.

  • show crypto isakmp sa: muestra todas las asociaciones de seguridad (SA) IKE actuales en un par.
  • show crypto ipsec sa - Muestra todas las SA IPsec actuales.

Esta sección muestra la verificación de ejemplo para los dos ASA.

ASA central

Central-ASA#show crypto isakmp sa

	 	IKEv1 SAs:

	 	   Active SA: 1
	    Rekey SA: 0 (A tunnel will report 1 Active and 1 Rekey SA during rekey)
	Total IKE SA: 1

	 	1   IKE Peer: 172.16.1.1
	    Type    : L2L             Role    : responder
	    Rekey   : no              State   : MM_ACTIVE

	 	 	Central-ASA# show crypto ipsec sa
	interface: outside
	    Crypto map tag: outside_dyn_map, seq num: 1, local addr: 172.16.2.1

	 	      local ident (addr/mask/prot/port): (10.1.2.0/255.255.255.0/0/0)
	      remote ident (addr/mask/prot/port): (10.1.1.0/255.255.255.0/0/0)
	      current_peer: 172.16.1.1

	 	      #pkts encaps: 4, #pkts encrypt: 4, #pkts digest: 4
	      #pkts decaps: 4, #pkts decrypt: 4, #pkts verify: 4
	      #pkts compressed: 0, #pkts decompressed: 0
	      #pkts not compressed: 4, #pkts comp failed: 0, #pkts decomp failed: 0
	      #pre-frag successes: 0, #pre-frag failures: 0, #fragments created: 0
	      #PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
	      #TFC rcvd: 0, #TFC sent: 0
	      #Valid ICMP Errors rcvd: 0, #Invalid ICMP Errors rcvd: 0
	      #send errors: 0, #recv errors: 0

	 	      local crypto endpt.: 172.16.2.1/0, remote crypto endpt.: 172.16.1.1/0
	      path mtu 1500, ipsec overhead 74(44), media mtu 1500
	      PMTU time remaining (sec): 0, DF policy: copy-df
	      ICMP error validation: disabled, TFC packets: disabled
	      current outbound spi: 30D071C0
	      current inbound spi : 38DA6E51

	 	    inbound esp sas:
	      spi: 0x38DA6E51 (953839185)
	         transform: esp-aes-256 esp-sha-hmac no compression
	         in use settings ={L2L, Tunnel, IKEv1, }
	         slot: 0, conn_id: 28672, crypto-map: outside_dyn_map
	         sa timing: remaining key lifetime (kB/sec): (3914999/28588)
	         IV size: 16 bytes
	         replay detection support: Y
	         Anti replay bitmap:
	          0x00000000 0x0000001F
	    outbound esp sas:
	      spi: 0x30D071C0 (818966976)
	         transform: esp-aes-256 esp-sha-hmac no compression
	         in use settings ={L2L, Tunnel, IKEv1, }
	         slot: 0, conn_id: 28672, crypto-map: outside_dyn_map
	         sa timing: remaining key lifetime (kB/sec): (3914999/28588)
	         IV size: 16 bytes
	         replay detection support: Y
	         Anti replay bitmap:
	          0x00000000 0x00000001

ASA remoto

Remote-ASA#show crypto isakmp sa

	 	IKEv1 SAs:

	 	   Active SA: 1
	    Rekey SA: 0 (A tunnel will report 1 Active and 1 Rekey SA during rekey)
	Total IKE SA: 1

	 	1   IKE Peer: 172.16.2.1
	    Type    : L2L             Role    : initiator
	    Rekey   : no              State   : MM_ACTIVE

	 	Remote-ASA#show crypto ipsec sa
	interface: outside
	    Crypto map tag: outside_map, seq num: 1, local addr: 172.16.1.1

	 	      access-list outside_cryptomap extended permit ip 10.1.1.0
             255.255.255.0 10.1.2.0 255.255.255.0
	      local ident (addr/mask/prot/port): (10.1.1.0/255.255.255.0/0/0)
	      remote ident (addr/mask/prot/port): (10.1.2.0/255.255.255.0/0/0)
	      current_peer: 172.16.2.1

	 	      #pkts encaps: 4, #pkts encrypt: 4, #pkts digest: 4
	      #pkts decaps: 4, #pkts decrypt: 4, #pkts verify: 4
	      #pkts compressed: 0, #pkts decompressed: 0
	      #pkts not compressed: 4, #pkts comp failed: 0, #pkts decomp failed: 0
	      #pre-frag successes: 0, #pre-frag failures: 0, #fragments created: 0
	      #PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
	      #TFC rcvd: 0, #TFC sent: 0
	      #Valid ICMP Errors rcvd: 0, #Invalid ICMP Errors rcvd: 0
	      #send errors: 0, #recv errors: 0

	 	      local crypto endpt.: 172.16.1.1/0, remote crypto endpt.: 172.16.2.1/0
	      path mtu 1500, ipsec overhead 74(44), media mtu 1500
	      PMTU time remaining (sec): 0, DF policy: copy-df
	      ICMP error validation: disabled, TFC packets: disabled
	      current outbound spi: 38DA6E51
	      current inbound spi : 30D071C0

	 	    inbound esp sas:
	      spi: 0x30D071C0 (818966976)
	         transform: esp-aes-256 esp-sha-hmac no compression
	         in use settings ={L2L, Tunnel, IKEv1, }
	         slot: 0, conn_id: 8192, crypto-map: outside_map
	         sa timing: remaining key lifetime (kB/sec): (4373999/28676)
	         IV size: 16 bytes
	         replay detection support: Y
	         Anti replay bitmap:
	          0x00000000 0x0000001F
	    outbound esp sas:
	      spi: 0x38DA6E51 (953839185)
	         transform: esp-aes-256 esp-sha-hmac no compression
	         in use settings ={L2L, Tunnel, IKEv1, }
	         slot: 0, conn_id: 8192, crypto-map: outside_map
	         sa timing: remaining key lifetime (kB/sec): (4373999/28676)
	         IV size: 16 bytes
	         replay detection support: Y
	         Anti replay bitmap:
	          0x00000000 0x00000001

Troubleshoot

En esta sección se brinda información que puede utilizar para resolver problemas en su configuración.

La herramienta de interpretación de información de salida (disponible para clientes registrados únicamente) admite ciertos comandos show. Utilice la herramienta para ver una análisis de información de salida del comando show.

Nota: Consulte Información Importante sobre Comandos de Debug antes de usar un comando debug.

Utilice estos comandos como se muestra a continuación:

clear crypto ikev1 sa <peer IP address>
Clears the Phase 1 SA for a specific peer.

Precaución: El comando clear crypto isakmp sa es intrusivo ya que borra todos los túneles VPN activos.

En la versión 8.0(3) y posteriores del software PIX/ASA, se puede despejar una SA IKE individual usando el comando clear crypto isakmp sa <peer ip address>. En las versiones de software anteriores a 8.0(3), utilice el comando vpn-sessiondb logoff tunnel-group <tunnel-group-name> para borrar las SAs IKE e IPsec para un solo túnel.

Remote-ASA#vpn-sessiondb logoff tunnel-group 172.16.2.1
Do you want to logoff the VPN session(s)? [confirm]
INFO: Number of sessions from TunnelGroup "172.16.2.1" logged off : 1
clear crypto ipsec sa peer <peer IP address>
!!! Clears the required Phase 2 SA for specific peer.
debug crypto condition peer < Peer address>
!!! Set IPsec/ISAKMP debug filters.
debug crypto isakmp sa <debug level>
!!! Provides debug details of ISAKMP SA negotiation.
debug crypto ipsec sa <debug level>
!!! Provides debug details of IPsec SA negotiations
undebug all
!!! To stop the debugs

Depuraciones utilizadas:

debug cry condition peer <remote peer public IP>
debug cry ikev1 127
debug cry ipsec 127

Remote-ASA (iniciador)

Ingrese este comando packet-tracer para iniciar el túnel:

Remote-ASA#packet-tracer input inside icmp 10.1.1.10 8 0 10.1.2.10 detailed
IPSEC(crypto_map_check)-3: Checking crypto map outside_map 1: matched.
Jan 19 22:00:06 [IKEv1 DEBUG]Pitcher: received a key acquire message, spi 0x0
IPSEC(crypto_map_check)-3: Looking for crypto map matching 5-tuple:
Prot=1, saddr=10.1.1.10, sport=0, daddr=10.1.2.10, dport=0
IPSEC(crypto_map_check)-3: Checking crypto map outside_map 1: matched.
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, IKE Initiator: New Phase 1, Intf
inside, IKE Peer 172.16.2.1 local Proxy Address 10.1.1.0, remote Proxy Address
10.1.2.0, Crypto map (outside_map)
:
.
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, IKE_DECODE SENDING Message (msgid=0)
with payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + VENDOR (13) +
VENDOR (13) + NONE (0) total length : 172
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, IKE_DECODE RECEIVED Message (msgid=0)
with payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + NONE (0)
total length : 132
:
.
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, IKE_DECODE SENDING Message (msgid=0)
with payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) +
VENDOR (13) + VENDOR (13) + NAT-D (20) + NAT-D (20) + NONE (0) total length : 304
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, IKE_DECODE RECEIVED Message (msgid=0)
with payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) +
VENDOR (13) + VENDOR (13) + NAT-D (20) + NAT-D (20) + NONE (0) total length : 304
:
.
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, Connection landed on tunnel_group 172.16.2.1
<skipped>...
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, IKE_DECODE SENDING Message (msgid=0) with
payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128) + VENDOR (13) +
NONE (0) total length : 96
Jan 19 22:00:06 [IKEv1]Group = 172.16.2.1, IP = 172.16.2.1,
Automatic NAT Detection Status: Remote end is NOT behind a NAT device
This end is NOT behind a NAT device
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, IKE_DECODE RECEIVED Message
(msgid=0) with payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128)
+ VENDOR (13) + NONE (0) total length : 96
Jan 19 22:00:06 [IKEv1 DEBUG]Group = 172.16.2.1, IP = 172.16.2.1, processing ID payload
Jan 19 22:00:06 [IKEv1 DECODE]Group = 172.16.2.1, IP = 172.16.2.1,
ID_IPV4_ADDR ID received 172.16.2.1
:
.
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, Connection landed on tunnel_group 172.16.2.1
Jan 19 22:00:06 [IKEv1 DEBUG]Group = 172.16.2.1, IP = 172.16.2.1,
Oakley begin quick mode
Jan 19 22:00:06 [IKEv1]Group = 172.16.2.1, IP = 172.16.2.1, PHASE 1 COMPLETED


Jan 19 22:00:06 [IKEv1 DECODE]Group = 172.16.2.1, IP = 172.16.2.1, IKE Initiator
starting QM: msg id = c45c7b30
:
.
Jan 19 22:00:06 [IKEv1 DEBUG]Group = 172.16.2.1, IP = 172.16.2.1, Transmitting Proxy Id:
 Local subnet: 10.1.1.0 mask 255.255.255.0 Protocol 0 Port 0
 Remote subnet: 10.1.2.0 Mask 255.255.255.0 Protocol 0 Port 0
:
.
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, IKE_DECODE SENDING Message
(msgid=c45c7b30) with payloads : HDR + HASH (8) + SA (1) + NONCE
(10) + ID (5) + ID (5) + NOTIFY (11) + NONE (0) total length : 200
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, IKE_DECODE RECEIVED Message
(msgid=c45c7b30) with payloads : HDR + HASH (8) + SA (1) + NONCE (10) +
ID (5) + ID (5) + NONE (0) total length : 172
:
.
Jan 19 22:00:06 [IKEv1 DEBUG]Group = 172.16.2.1, IP = 172.16.2.1, processing ID payload
Jan 19 22:00:06 [IKEv1 DECODE]Group = 172.16.2.1, IP = 172.16.2.1,
ID_IPV4_ADDR_SUBNET ID received--10.1.1.0--255.255.255.0
Jan 19 22:00:06 [IKEv1 DEBUG]Group = 172.16.2.1, IP = 172.16.2.1, processing ID payload
Jan 19 22:00:06 [IKEv1 DECODE]Group = 172.16.2.1, IP = 172.16.2.1,
ID_IPV4_ADDR_SUBNET ID received--10.1.2.0--255.255.255.0
:
.
Jan 19 22:00:06 [IKEv1]Group = 172.16.2.1, IP = 172.16.2.1,
Security negotiation complete for LAN-to-LAN Group (172.16.2.1)
Initiator, Inbound SPI = 0x30d071c0, Outbound SPI = 0x38da6e51
:
.
Jan 19 22:00:06 [IKEv1]IP = 172.16.2.1, IKE_DECODE SENDING Message
(msgid=c45c7b30) with payloads : HDR + HASH (8) + NONE (0) total length : 76
:
.
Jan 19 22:00:06 [IKEv1]Group = 172.16.2.1, IP = 172.16.2.1,
PHASE 2 COMPLETED (msgid=c45c7b30)

ASA central (Respondedor)

Jan 20 12:42:35 [IKEv1]IP = 172.16.1.1, IKE_DECODE RECEIVED Message (msgid=0)
with payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + VENDOR (13) +
VENDOR (13) + NONE (0) total length : 172
:
.
Jan 20 12:42:35 [IKEv1]IP = 172.16.1.1, IKE_DECODE SENDING Message (msgid=0)
with payloads : HDR + SA (1) + VENDOR (13) + VENDOR (13) + NONE (0) total length
:
132
Jan 20 12:42:35 [IKEv1]IP = 172.16.1.1, IKE_DECODE RECEIVED Message (msgid=0)
with payloads : HDR + KE (4) + NONCE (10) + VENDOR (13) + VENDOR (13) + VENDOR (13)
+ VENDOR (13) + NAT-D (20) + NAT-D (20) + NONE (0) total length : 304
:
.
Jan 20 12:42:35 [IKEv1]IP = 172.16.1.1, Connection landed on tunnel_group
DefaultL2LGroup
Jan 20 12:42:35 [IKEv1 DEBUG]Group = DefaultL2LGroup, IP = 172.16.1.1,
Generating keys for Responder...
Jan 20 12:42:35 [IKEv1]IP = 172.16.1.1, IKE_DECODE SENDING Message (msgid=0)
with payloads : HDR + KE (4) + NONCE (10) +
VENDOR (13) + VENDOR (13) + VENDOR (13) + VENDOR (13) + NAT-D (20) + NAT-D (20) +
NONE (0) total length : 304
Jan 20 12:42:35 [IKEv1]IP = 172.16.1.1, IKE_DECODE RECEIVED Message (msgid=0)
with payloads : HDR + ID (5) + HASH (8)
+ IOS KEEPALIVE (128) + VENDOR (13) + NONE (0) total length : 96
Jan 20 12:42:35 [IKEv1 DECODE]Group = DefaultL2LGroup, IP = 172.16.1.1,
ID_IPV4_ADDR ID received	172.16.1.1
:
.
Jan 20 12:42:35 [IKEv1]IP = 172.16.1.1, IKE_DECODE SENDING Message (msgid=0)
with payloads : HDR + ID (5) + HASH (8) + IOS KEEPALIVE (128) +
VENDOR (13) + NONE (0) total length : 96
Jan 20 12:42:35 [IKEv1]Group = DefaultL2LGroup, IP = 172.16.1.1, PHASE 1 COMPLETED
:
.
Jan 20 12:42:35 [IKEv1 DECODE]IP = 172.16.1.1, IKE Responder starting QM:
msg id = c45c7b30
Jan 20 12:42:35 [IKEv1]IP = 172.16.1.1, IKE_DECODE
RECEIVED Message (msgid=c45c7b30) with payloads : HDR + HASH (8) + SA (1) +
NONCE (10) + ID (5) + ID (5) + NOTIFY (11) + NONE (0) total length : 200
:
.
Jan 20 12:42:35 [IKEv1]Group = DefaultL2LGroup, IP = 172.16.1.1, Received remote
IP Proxy Subnet data in ID Payload: Address 10.1.1.0, Mask 255.255.255.0,
Protocol 0, Port 0	:
.
Jan 20 12:42:35 [IKEv1]Group = DefaultL2LGroup,
IP = 172.16.1.1, Received local
IP Proxy Subnet data in ID Payload:   Address 10.1.2.0, Mask 255.255.255.0,
Protocol 0, Port 0	Jan 20 12:42:35 [IKEv1 DEBUG]Group = DefaultL2LGroup,
IP = 172.16.1.1, processing notify payload
Jan 20 12:42:35 [IKEv1] Group = DefaultL2LGroup, IP = 172.16.1.1, QM
IsRekeyed old sa not found by addr
Jan 20 12:42:35 [IKEv1]Group = DefaultL2LGroup, IP = 172.16.1.1, Static Crypto Map
check, map outside_dyn_map, seq = 1 is a successful match
Jan 20 12:42:35 [IKEv1]Group = DefaultL2LGroup, IP = 172.16.1.1, IKE
Remote Peer configured for crypto map: outside_dyn_map
:
.
Jan 20 12:42:35 [IKEv1 DEBUG]Group = DefaultL2LGroup, IP = 172.16.1.1,
Transmitting Proxy Id:	  Remote subnet: 10.1.1.0  Mask 255.255.255.0 Protocol 0  Port 0
Local subnet:  10.1.2.0  mask 255.255.255.0 Protocol 0  Port 0	:
.
Jan 20 12:42:35 [IKEv1]IP = 172.16.1.1, IKE_DECODE SENDING Message (msgid=c45c7b30)
with payloads : HDR + HASH (8) + SA (1) + NONCE (10) + ID (5) + ID (5) + NONE
(0) total length : 172	Jan 20 12:42:35 [IKEv1]IP = 172.16.1.1, IKE_DECODE RECEIVED
Message (msgid=c45c7b30) with payloads : HDR + HASH (8) + NONE (0) total length : 52:
.
Jan 20 12:42:35 [IKEv1]Group = DefaultL2LGroup, IP = 172.16.1.1, Security
negotiation complete for LAN-to-LAN Group (DefaultL2LGroup)  Responder,
Inbound SPI = 0x38da6e51, Outbound SPI = 0x30d071c0	:
.
Jan 20 12:42:35 [IKEv1]Group = DefaultL2LGroup, IP = 172.16.1.1,
PHASE 2 COMPLETED (msgid=c45c7b30)
Jan 20 12:42:35 [IKEv1]Group = DefaultL2LGroup, IP = 172.16.1.1, Adding static
route for L2L peer coming in on a dynamic map. address: 10.1.1.0, mask: 255.255.255.0

Información Relacionada

Historial de revisiones

Revisión Fecha de publicación Comentarios
1.0
22-Jun-2015
Versión inicial
TAC Authored

Con la colaboración de ingenieros de Cisco

¿Resultó útil este documento?

FeedbackComentarios

Contacte a Cisco

Este documento se aplica a estos productos
