Configuración de SNMPv3 en Catalyst SD-WAN

Introducción

Este documento describe la configuración de SNMPv3 y explica la seguridad (autenticación), el cifrado (privacidad) y la restricción (vista).

Background

A menudo, la configuración de SNMPv3 se considera compleja y difícil de configurar, hasta que sabemos lo que se debe hacer. La razón de la existencia de SNMPv3 es similar a HTTPS: para seguridad, cifrado y restricción.

Prerequisites

Conocimiento de las plantillas de funciones SD-WAN y de las plantillas de dispositivos.

Información general sobre SNMP MIB, SNMP Poll y SNMP Walk

Requirements

Controladores SD-WAN

Router de extremo de Cisco

Componentes Utilizados

Controladores SD-WAN en 20.9

Router de extremo de Cisco en 17.9

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

Configurar

El diagrama le ayuda a entender todo lo necesario para configurar SNMPv3 desde un punto de vista CLI.

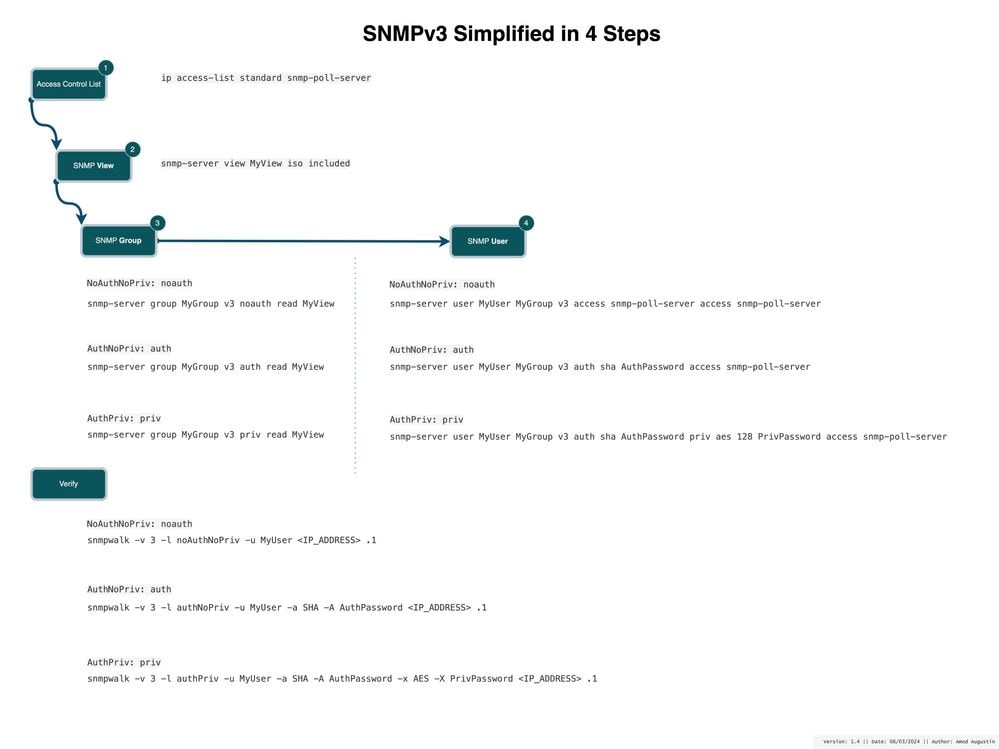

• SNMPv3 simplificado en 4 pasos

Una vez que comprenda que es fácil incluir el concepto en CLI o en una plantilla de función. Vamos a sumergirnos.

Paso 1:

Configure una ACL para permitir a los usuarios que puedan sondear el sistema (router en nuestro caso).

ip access-list standard snmp-poll-server

Paso 2:

Defina una vista snmp, ya que el término implica a qué mibs tiene acceso el sondeador, esta es nuestra restricción.

snmp-server view MyView iso included

Paso 3:

Defina el grupo snmp, el grupo snmp tiene principalmente dos partes a. Nivel de seguridad b. Restricción (ver).

Niveles de seguridad:

La restricción es lo que definimos en el paso 2, pongamos todos juntos.

!NoAuthNoPriv: noauth
snmp-server group MyGroup v3 noauth read MyView

!AuthNoPriv: auth
snmp-server group MyGroup v3 auth read MyView

!AuthPriv: priv
snmp-server group MyGroup v3 priv read MyView

Paso 4:

En este paso asociamos el grupo a un usuario, asociamos cada grupo con los usuarios definiendo la autenticación y privacidad respectivas (cifrado) y se puede asegurar aún más usando la lista de control de acceso.

!NoAuthNoPriv: noauth
snmp-server user MyUser MyGroup v3 access snmp-poll-server

!AuthNoPriv: auth
snmp-server user MyUser MyGroup v3 auth sha AuthPassword access snmp-poll-server

!AuthPriv: priv
snmp-server user MyUser MyGroup v3 auth sha AuthPassword priv aes 128 PrivPassword access snmp-poll-server

Precaución: Puede notar que al intentar configurar el usuario snmp-server la ayuda de contexto no está disponible y tampoco se muestra en la configuración en ejecución, esto es para cumplir con RFC 3414. Escriba el comando completo y el analizador aceptará la configuración

cEdge-RT01(config)# snmp-server user ? ^ % Invalid input detected at '^' marker.

ID de bug de Cisco CSCvn71472

Felicidades, eso es todo lo que se necesita. Ahora que conoce la CLI y el concepto, vea cómo configurar el uso de la plantilla de función SNMP en un Catalyst SD-WAN Manager

Vaya a Cisco vManage > Configuration > Templates > Feature

• Plantilla de funciones

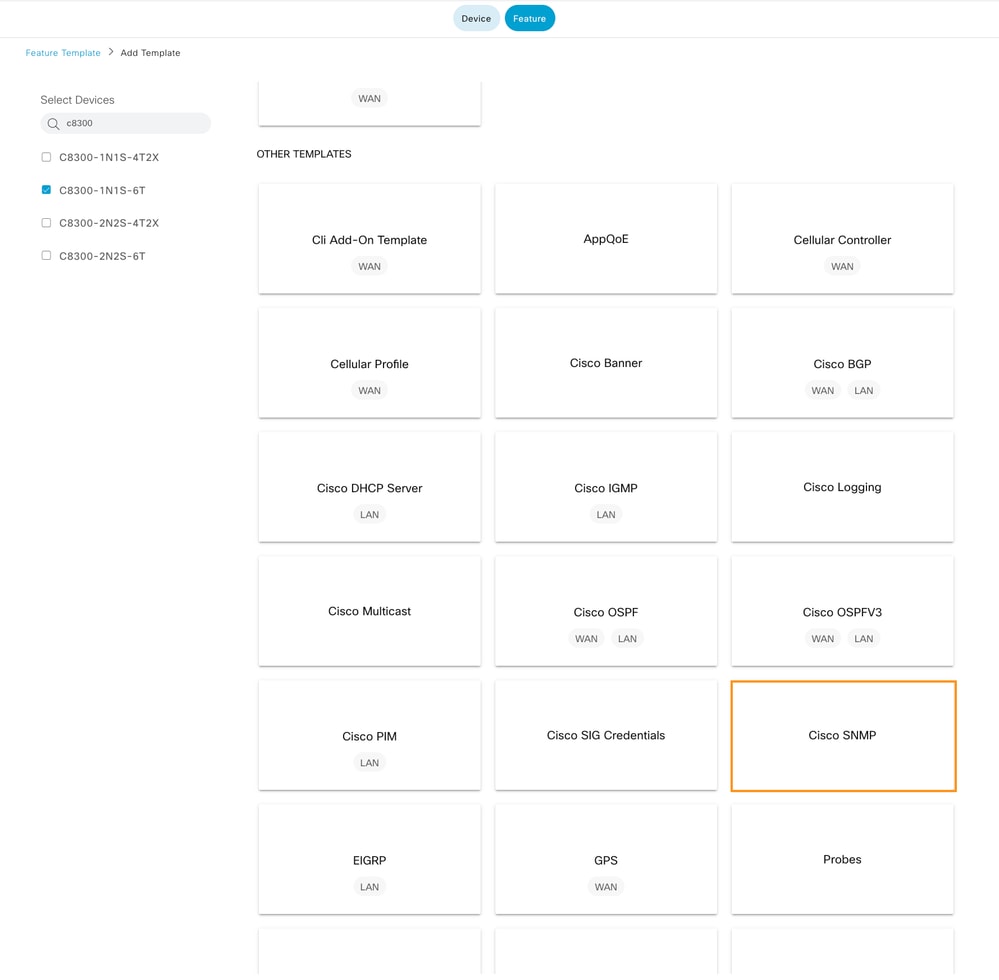

 Navegue hasta Cisco SNMP, que se puede encontrar en la sección Otras plantillas

• Función SNMP

Defina la vista SNMP (restricción); este es el paso 2

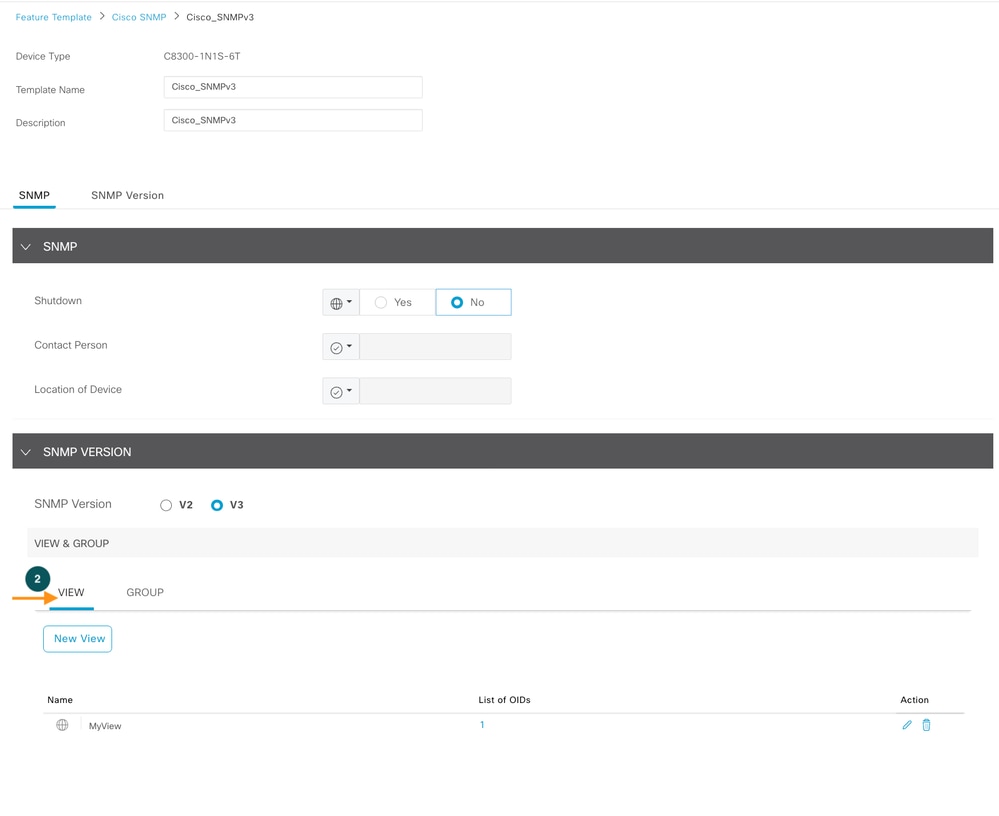

• Vistas de SNMP

• OID DE SNMP

Defina el grupo SNMP, éste es nuestro paso 3

• Grupo SNMP

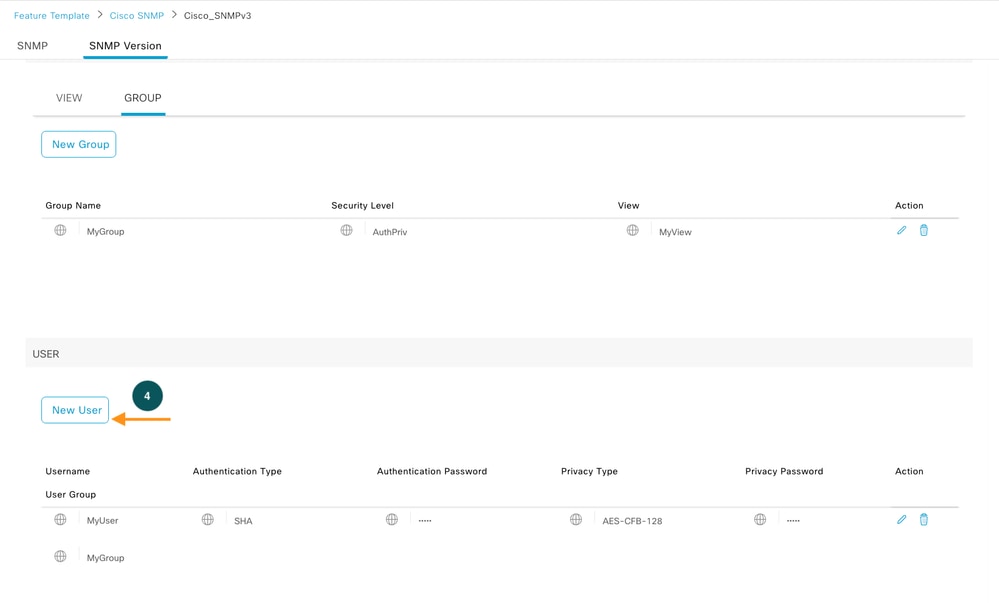

• Grupo SNMP

Defina el grupo de usuarios, este es nuestro Paso 4 en el que definimos la contraseña de autenticación y cifrado.

• Usuario SNMP

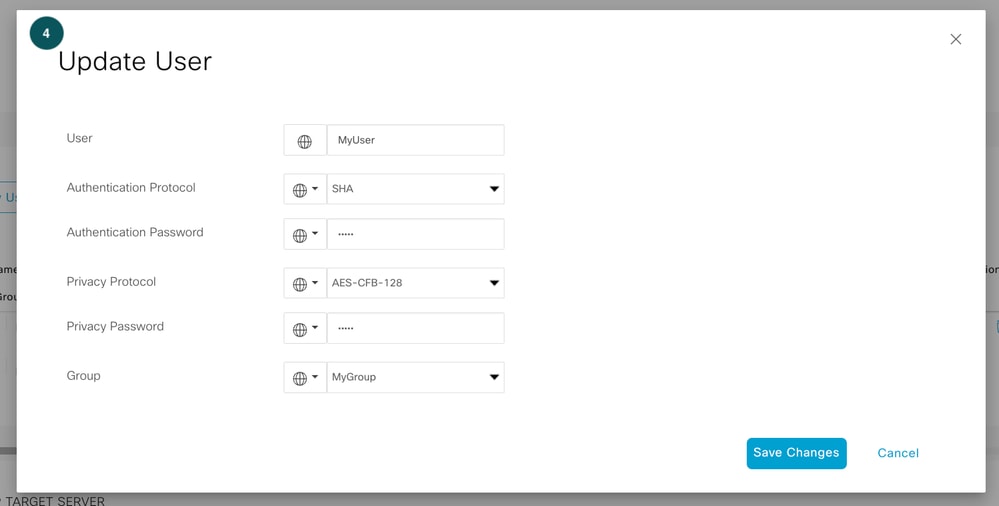

• Cifrado de usuario SNMP

Nota: Según el nivel de seguridad del grupo SNMP, se habilita el campo correspondiente asociado con el usuario.

Ahora adjunte la plantilla de función a la plantilla de dispositivo.

• Plantilla de función SNMP

Verificación

Router#show snmp user

User name: MyUser
Engine ID: 800000090300B8A3772FF870
storage-type: nonvolatile	 active	access-list: snmp-poll-server
Authentication Protocol: SHA
Privacy Protocol: AES128
Group-name: MyGroup

Desde una máquina que tiene snmpwalk instalado, puede ejecutar el comando para verificar la respuesta SNMP para el nivel de seguridad respectivo

!NoAuthNoPriv: noauth
snmpwalk -v 3 -l noAuthNoPriv -u MyUser  .1

!AuthNoPriv: auth
snmpwalk -v 3 -l authNoPriv -u MyUser -a SHA -A AuthPassword  .1

!AuthPriv: priv
snmpwalk -v 3 -l authPriv -u MyUser -a SHA -A AuthPassword -x AES -X PrivPassword  .1

-v: Versión (3)

-l: Nivel de seguridad

-A: Frase de paso del protocolo de autenticación

-X: Frase de paso del protocolo de privacidad

Referencias

• Configuración de la trampa SNMPv3 en el router de borde de Cisco
• Plantilla de configuración para SNMPv3 de Tim Glen
