Configuración y resolución de problemas de registro de teléfonos IP inalámbricos

Introducción

Este documento describe cómo configurar y resolver problemas de registro de teléfonos IP inalámbricos en Cisco Unified Communications Manager (CUCM).

Los teléfonos IP inalámbricos de Cisco son adaptables para los usuarios que requieren la capacidad de desconectar la conexión de red por cable y permanecer conectados.

Colaborado por Luis Segnini y Kenny Araya, Ingenieros del TAC de Cisco.

Prerequisites

Requirements

Cisco recomienda que tenga conocimiento sobre estos temas:

• Arquitectura inalámbrica
• Configuración de teléfonos IP inalámbricos
• configuración básica de CUCM

Componentes Utilizados

• Cisco Unified Communications Manager 8.6 o posterior
• Modelos de teléfonos IP inalámbricos (792X, 9971, 8821)

La siguiente guía se basa en el modelo de teléfono IP Cisco Unified 9971. La configuración puede variar en función del modelo de teléfono IP.

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.

Configuración

Controlador de LAN inalámbrica y puntos de acceso de Cisco Unified

Parámetros de red de área local inalámbrica (WLAN)

Se recomienda disponer de un identificador de conjunto de servicios (SSID) independiente para el teléfono IP. Sin embargo, si ya existe un SSID configurado para admitir terminales Cisco Wireless LAN con capacidad de voz, entonces se puede utilizar esa WLAN en su lugar.

El SSID que utilizará el teléfono IP se puede configurar para que sólo se aplique a un tipo de radio determinado 802.11.

Se recomienda que el teléfono IP funcione en la banda de 5 GHz, ya que tiene muchos canales disponibles y no tantos interferencias como la banda de 2,4 GHz.

Asegúrese de que el SSID seleccionado no sea utilizado por ninguna otra LAN inalámbrica, ya que esto podría provocar fallas al encender o durante el roaming; especialmente si se utiliza un tipo de seguridad diferente.

Para utilizar Cisco Centralized Key Management (CCKM), habilite la política de acceso Wi-Fi protegido (WPA) 2 con encriptación estándar de cifrado avanzado (AES) y 802.1x + CCKM para el tipo de administración de claves autenticadas cuando el teléfono IP ejecute la versión 9.1(1) o posterior del firmware para habilitar la itinerancia segura rápida.

Si el teléfono IP ejecuta la versión de firmware anterior a la 9.1(1), habilite la política WPA con cifrado TKIP (del inglés Temporal Key Integrity Protocol, protocolo de integridad de clave temporal) y 802.1x + CCKM para el tipo de administración de claves autenticadas para habilitar el roaming seguro rápido.

La política Wi-Fi Multimedia (WMM) debe establecerse en "Requerido" sólo si el teléfono IP u otros teléfonos WMM activados utilizarán este SSID. Si no hay clientes ninguno-WMM existentes en la WLAN, se recomienda poner esos clientes en otro SSID / WLAN. Si los clientes WMM que no son de otro tipo deben utilizar el mismo SSID que el teléfono IP, asegúrese de que la política WMM esté configurada en "Permitida".

Active el control de admisión de llamadas (CAC) del punto de acceso (AP) 7920 para anunciar el conjunto de servicios básicos (QBSS) de calidad de servicio (QoS) al cliente.

Configure Enable Session Timeout (Activar el tiempo de espera de la sesión) según sus requisitos.

Se recomienda inhabilitar el tiempo de espera de la sesión o extender el tiempo de espera (por ejemplo, 24 horas / 86400 segundos) para evitar posibles interrupciones durante las llamadas de audio. Si se inhabilita, evita por completo cualquier interrupción potencial, pero el tiempo de espera de la sesión puede ayudar a volver a validar las credenciales del cliente periódicamente para asegurarse de que el cliente está usando credenciales válidas.

La acción de bloqueo de habilitación de extensiones Aironet (Aironet IE), de igual a igual (P2P) debe desactivarse. Configure la exclusión de cliente según sea necesario, Off Channel Scanning Defer puede ajustarse para aplazar el escaneo de ciertas colas así como el tiempo de retraso del escaneo.

El número máximo de clientes permitidos por radio AP se puede configurar según sea necesario.

La asignación de dirección del protocolo de configuración dinámica de host (DHCP) necesaria debe desactivarse.

La protección de tramas de administración se debe establecer en "Óptima" o "Desactivada".

Para obtener un rendimiento y una calidad óptimos de la batería, utilice un periodo de 2 mensajes de indicación de tráfico de entrega (DTIM) con un período de baliza de 100 ms.

Asegúrese de que el Balanceo de Carga del Cliente y la Selección de Banda del Cliente estén desactivados.

Configuración del controlador

Asegúrese de que el nombre de host del controlador de LAN inalámbrica de Cisco Unified esté configurado correctamente.

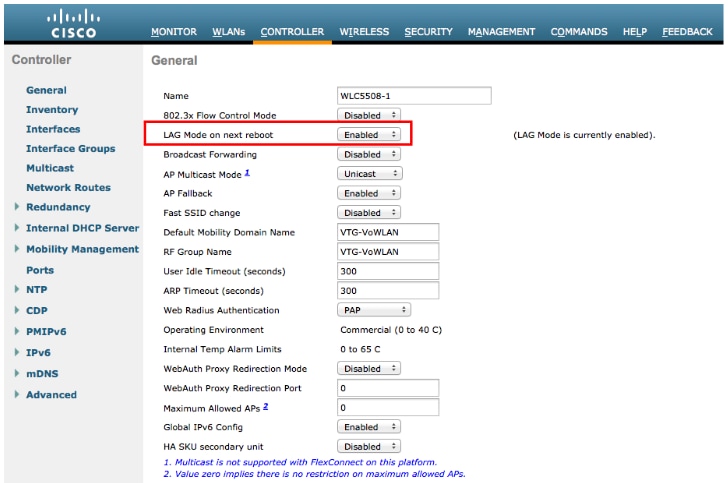

Active la agregación de enlaces (LAG) si utiliza varios puertos en el controlador de LAN inalámbrica de Cisco Unified.

Configure el modo de multidifusión AP deseado. En las versiones anteriores a la 6.0, el Balanceo de Carga Agresivo se configuró en la configuración del Controlador General. En la versión 6.0 y posteriores, esto se denomina Equilibrio de carga del cliente y se puede configurar en la configuración WLAN (configuración SSID).

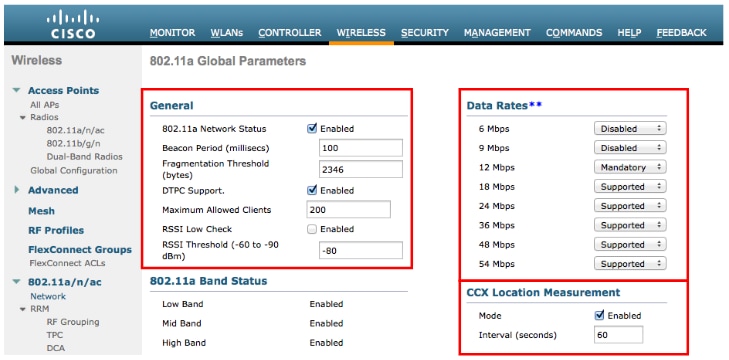

802.11 Configuración de red

Si utiliza 5 GHz, asegúrese de que el estado de la red 802.11a esté "Activado". Establezca el periodo de baliza en 100 ms.

Asegúrese de que esté habilitada la compatibilidad con Control de potencia de transmisión dinámica (DTPC). Si utiliza puntos de acceso Cisco 802.11n, asegúrese de que ClientLink esté habilitado. Con las versiones actuales, se puede configurar el número máximo de clientes permitidos.

Se recomienda establecer 12 Mbps como velocidad obligatoria (básica) y 18 - 24 o 18 - 54 Mbps como tasas admitidas (opcionales); sin embargo, es posible que algunos entornos requieran 6 Mbps para habilitarlos como obligatorios (básicos). 36 - 54 Mbps se pueden inhabilitar opcionalmente, si no hay aplicaciones que puedan beneficiarse de esas velocidades (por ejemplo, vídeo).

Habilite la medición de ubicación de CCX.

Configuración del teléfono IP 9971 de Cisco Unified

Para configurar los parámetros Wi-Fi en el teléfono IP, utilice el teclado y la pantalla táctil para navegar hasta el botón Aplicaciones > Configuración del administrador > Configuración de red > Configuración de WLAN.

Parámetros de LAN inalámbrica

Utilice las instrucciones siguientes para configurar el perfil de LAN inalámbrica.

• Asegúrese de que Wireless (Función inalámbrica) está establecida en "On" (Activado).
• El acceso de inicio de sesión WLAN se puede establecer en On para proporcionar acceso directo en el menú Applications para actualizar el nombre de usuario o la contraseña.
• Introduzca el SSID para la LAN inalámbrica de voz, que distingue entre mayúsculas y minúsculas.

El teléfono IP 9971 de Cisco Unified admite un único perfil LAN inalámbrico que permite un único SSID.

Hay disponibles tres modos 802.11 diferentes.

• Auto
• 802.11a
• 802.11b/g

El modo automático escaneará los canales de 2,4 y 5 GHz e intentará asociarse al punto de acceso con una señal de 5 GHz si la red configurada está disponible.

El modo 802.11a sólo escaneará los canales de 5 GHz y el modo 802.11b/g sólo escaneará los canales de 2,4 GHz y, a continuación, intentará asociarse a un punto de acceso si la red configurada está disponible.

Configure el teléfono IP para que utilice Open with Wired Equivalent Privacy (WEP) o Shared Key (Clave compartida) para el modo de seguridad, introduzca la información de clave WEP estática que coincida con la configuración del punto de acceso.

• En IPv4 Setup (Configuración de IPv4), seleccione si desea utilizar DHCP o configurar la información de IP estática.
• Si la opción 150 o 66 no está configurada para proporcionar la dirección IP del servidor del protocolo trivial de transferencia de archivos (TFTP) a través del alcance DHCP de la red, configure el TFTP alternativo en "Sí" e introduzca la dirección IP del servidor TFTP.

Configuración de Cisco Unified Communications Manager

Paso 1. Configure la plantilla de botones de teléfono adecuada para el teléfono IP.

 Paso 2. Agregue el teléfono IP a CUCM.

 Paso 3. Complete los campos obligatorios.

 Paso 4. Asigne la plantilla Phone Button Template (Plantilla de botón de teléfono) y la plantilla Softkey recién creadas.

 Paso 5. Utilice un perfil no seguro para el teléfono IP.

Los perfiles de seguridad se pueden utilizar para habilitar el modo autenticado o el modo cifrado, donde se habilita la señalización, el cifrado de medios y archivos de configuración. La función de proxy de la autoridad certificadora (CAPF) debe estar operativa para utilizar un certificado firmado localmente (LSC) con un perfil de seguridad. Los teléfonos IP inalámbricos 7925G, 7925G - E X y 7926 G de Cisco Unified disponen de un certificado instalado de fabricación (MIC), que también se puede utilizar con un perfil de seguridad.

Verificación

Recopile registros de consola del teléfono IP. Podemos ver los diferentes mensajes que se intercambian entre el teléfono IP y el punto de acceso.

El teléfono IP comienza a buscar en los medios un SSID disponible.

09039 08-10 09:33:32.750 649 668 INF wlanmgr : [1298@wm_drv_mrvl.c] State change(1542), DISCONNECTED -> SCANNING
09040 08-10 09:33:32.750 685 2805 DEB LibWifi : wifi_wait_for_event(CTRL-EVENT-STATE-CHANGE id=0 state=3)
09041 08-10 09:33:32.750 685 2805 DEB LibWifi : wifi_wait_for_event()
09042 08-10 09:33:35.390 1063 2652 INF Unknown : VVMService: Waiting for 39961 ms before attempting to reconnect.
09043 08-10 09:33:35.468 685 807 DEB StateMachine: handleMessage: E msg.what=401431
09044 08-10 09:33:35.468 685 807 DEB StateMachine: processMsg: AdapterConnectedState
09045 08-10 09:33:35.468 685 807 VBS EthernetStateMachine: AdapterConnectedState{ what=401431 when=-1ms }
09046 08-10 09:33:35.468 685 807 DEB StateMachine: handleMessage: X
09047 08-10 09:33:36.617 649 664 INF wlanmgr : [1298@wm_drv_mrvl.c] State change(1559), SCANNING -> INACTIVE
09048 08-10 09:33:36.617 210 313 INF SWMAN : nl_ipThrd():recvmsg() len=56
09049 08-10 09:33:36.617 210 313 INF SWMAN : NL event: 16 found; device idx:6 flag :0x1002
09050 08-10 09:33:36.617 210 313 INF SWMAN : Got a messge NEW_LINK message!!!
09051 08-10 09:33:36.617 685 2805 DEB LibWifi : wifi_wait_for_event(CTRL-EVENT-STATE-CHANGE id=0 state=2)
09052 08-10 09:33:36.617 685 2805 DEB LibWifi : wifi_wait_for_event()
09053 08-10 09:33:36.617 685 804 DEB EthernetStateMachine: Interface mlan0 LinkStateChanged: down

El teléfono IP comienza a asociarse con el SSID.

09054 08-10 09:33:36.718 649 668 INF wlanmgr : [1293@wm_drv_mrvl.c] State change(2221), "", INACTIVE -> ASSOCIATING
09055 08-10 09:33:36.718 649 668 INF wlanmgr : [2226@wm_drv_mrvl.c] Connecting to "lcorream Wireless", a0:55:4f:c2:ec:eb, chan 56, rssi -56, load 4
09056 08-10 09:33:36.718 685 2805 DEB LibWifi : wifi_wait_for_event(CTRL-EVENT-STATE-CHANGE id=-1 state=5)
09057 08-10 09:33:36.718 685 2805 DEB LibWifi : wifi_wait_for_event()
09058 08-10 09:33:36.734 2348 2348 VBS Settings.AccessPoint: refresh: for SSID lcorream Wireless
09059 08-10 09:33:36.734 2348 2348 VBS Settings.CiscoWifiModifiable: Translating Wifi modifiable state 0 for SSID: "lcorream Wireless"

El teléfono IP se asocia correctamente al punto de acceso.

09093 08-10 09:33:38.835 649 664 INF wlanmgr : [1293@wm_drv_mrvl.c] State change(2479), "lcorream Wireless", ASSOCIATING -> ASSOCIATED
09094 08-10 09:33:38.835 210 313 INF SWMAN : nl_ipThrd():recvmsg() len=112
09095 08-10 09:33:38.835 210 313 INF SWMAN : NL event: 16 found; device idx:6 flag :0x1003
09096 08-10 09:33:38.835 210 313 INF SWMAN : Got a messge NEW_LINK message!!!
09097 08-10 09:33:38.835 210 313 INF SWMAN : nl_ipThrd():recvmsg() len=80
09098 08-10 09:33:38.835 210 313 INF SWMAN : NL event: 16 found; device idx:6 flag :0x1003
09099 08-10 09:33:38.835 210 313 INF SWMAN : Got a messge NEW_LINK message!!!
09100 08-10 09:33:38.835 210 313 INF SWMAN : nl_ipThrd():recvmsg() len=80
09101 08-10 09:33:38.835 210 313 INF SWMAN : NL event: 16 found; device idx:6 flag :0x1003
09102 08-10 09:33:38.835 210 313 INF SWMAN : Got a messge NEW_LINK message!!!
09103 08-10 09:33:38.835 210 313 INF SWMAN : nl_ipThrd():recvmsg() len=132
09104 08-10 09:33:38.835 210 313 INF SWMAN : NL event: 16 found; device idx:6 flag :0x1003
09105 08-10 09:33:38.835 210 313 INF SWMAN : Got a messge NEW_LINK message!!!
09106 08-10 09:33:38.835 210 313 INF SWMAN : nl_ipThrd():recvmsg() len=68
09107 08-10 09:33:38.835 210 313 INF SWMAN : NL event: 16 found; device idx:6 flag :0x1003
09108 08-10 09:33:38.835 210 313 INF SWMAN : Got a messge NEW_LINK message!!!
09109 08-10 09:33:38.835 685 804 DEB EthernetStateMachine: Interface mlan0 LinkStateChanged: down
09110 08-10 09:33:38.843 685 804 DEB EthernetStateMachine: Interface mlan0 LinkStateChanged: down
09111 08-10 09:33:38.843 685 2805 DEB LibWifi : wifi_wait_for_event(CTRL-EVENT-STATE-CHANGE id=1 state=6)
09112 08-10 09:33:38.843 685 804 DEB EthernetStateMachine: Interface mlan0 LinkStateChanged: down

El teléfono IP inicia la autenticación ampliada.

09146 08-10 09:33:39.039 649 664 INF wlanmgr : [3492@wm_drv_mrvl.c] Supplicant event: EAP-STARTED EAP authentication started
09147 08-10 09:33:39.039 649 664 INF wlanmgr : [3492@wm_drv_mrvl.c] Supplicant event: EAP-PROPOSED-METHOD vendor=0 method=25
09148 08-10 09:33:39.039 649 664 INF wlanmgr : [3492@wm_drv_mrvl.c] Supplicant event: EAP-METHOD EAP vendor 0 method 25 (PEAP) selected
09149 08-10 09:33:39.046 225 225 INF PAE : paeGetPort(): recvd macAddress: a0:55:4f:c2:ec:eb
09150 08-10 09:33:39.046 210 749 INF SWMAN : mdk_get_source_port(): mac = a0:55:4f:c2:ec:eb
09151 08-10 09:33:39.046 210 749 INF SWMAN : get_source_port(): START, MAC=0xa0554fc2eceb
09152 08-10 09:33:39.054 210 749 INF SWMAN : get_source_port(): DONE, cdk_port = -1, port = -1, index = 2
09153 08-10 09:33:39.054 210 749 INF SWMAN : mdk_get_source_port(): rc = 0, port = -1
09154 08-10 09:33:39.054 225 225 INF PAE : paeGetPort(): 340 bytes rcvd from SWMAN, rcvLen: 340
09155 08-10 09:33:39.054 225 225 INF PAE : paeGetPort(): port obtained = -1
09156 08-10 09:33:39.054 225 225 WRN PAE : PAE rcv: msg received from unknown port, drop...
09157 08-10 09:33:39.125 225 225 INF PAE : paeGetPort(): recvd macAddress: a0:55:4f:c2:ec:eb
09158 08-10 09:33:39.125 2348 2348 VBS Settings.AccessPoint: refresh: for SSID lcorream Wireless
09159 08-10 09:33:39.125 2348 2348 VBS Settings.CiscoWifiModifiable: Translating Wifi modifiable state 0 for SSID: "lcorream Wireless"
09160 08-10 09:33:39.125 2348 2348 VBS Settings.CiscoWifiModifiable: wifi configuration modifiable state value= 0 internal string value: local
09161 08-10 09:33:39.125 210 749 INF SWMAN : mdk_get_source_port(): mac = a0:55:4f:c2:ec:eb
09162 08-10 09:33:39.125 210 749 INF SWMAN : get_source_port(): START, MAC=0xa0554fc2eceb

El teléfono IP verifica el certificado del servidor para PEAP.

09163 08-10 09:33:39.132 649 664 INF wlanmgr : [3492@wm_drv_mrvl.c] Supplicant event: EAP-PEER-CERT depth=0 subject='/CN=CUCM-Srv-01.cucm.cotac.com'
09164 08-10 09:33:39.132 210 749 INF SWMAN : get_source_port(): DONE, cdk_port = -1, port = -1, index = 2
09165 08-10 09:33:39.132 649 664 INF wlanmgr : [3492@wm_drv_mrvl.c] Supplicant event: EAP-PEER-CERT depth=0 subject='/CN=CUCM-Srv-01.cucm.cotac.com'
09166 08-10 09:33:39.132 210 749 INF SWMAN : mdk_get_source_port(): rc = 0, port = -1
09167 08-10 09:33:39.132 225 225 INF PAE : paeGetPort(): 340 bytes rcvd from SWMAN, rcvLen: 340
09168 08-10 09:33:39.132 225 225 INF PAE : paeGetPort(): port obtained = -1
09169 08-10 09:33:39.132 225 225 WRN PAE : PAE rcv: msg received from unknown port, drop...
09170 08-10 09:33:39.132 225 225 INF PAE : paeGetPort(): recvd macAddress: a0:55:4f:c2:ec:eb
09171 08-10 09:33:39.132 649 664 INF wlanmgr : [3492@wm_drv_mrvl.c] Supplicant event: EAP-PEER-CERT depth=0 subject='/CN=CUCM-Srv-01.cucm.cotac.com'
09172 08-10 09:33:39.140 210 749 INF SWMAN : mdk_get_source_port(): mac = a0:55:4f:c2:ec:eb
09173 08-10 09:33:39.140 210 749 INF SWMAN : get_source_port(): START, MAC=0xa0554fc2eceb
09174 08-10 09:33:39.148 210 749 INF SWMAN : get_source_port(): DONE, cdk_port = -1, port = -1, index = 2
09175 08-10 09:33:39.148 210 749 INF SWMAN : mdk_get_source_port(): rc = 0, port = -1
09176 08-10 09:33:39.148 225 225 INF PAE : paeGetPort(): 340 bytes rcvd from SWMAN, rcvLen: 340
09177 08-10 09:33:39.148 225 225 INF PAE : paeGetPort(): port obtained = -1

La autenticación extendida pasa correctamente.

09226 08-10 09:33:39.312 649 664 INF wlanmgr : [3492@wm_drv_mrvl.c] Supplicant event: EAP-SUCCESS EAP authentication completed successfully
09227 08-10 09:33:39.312 210 749 INF SWMAN : mdk_get_source_port(): mac = a0:55:4f:c2:ec:eb
09228 08-10 09:33:39.312 210 749 INF SWMAN : get_source_port(): START, MAC=0xa0554fc2eceb
09229 08-10 09:33:39.320 649 664 INF wlanmgr : [3492@wm_drv_mrvl.c] Supplicant event: CONNECTED - Connection to a0:55:4f:c2:ec:eb completed (auth) [id=0 id_str=]

La conexión se ha realizado correctamente.

09230 08-10 09:33:39.320 649 664 INF wlanmgr : [1293@wm_drv_mrvl.c] State change(2592), "lcorream Wireless", ASSOCIATED -> CONNECTED
09231 08-10 09:33:39.320 210 749 INF SWMAN : get_source_port(): DONE, cdk_port = -1, port = -1, index = 2
09232 08-10 09:33:39.320 649 664 INF wlanmgr : [56@wm_util.c] Wifi connected[lcorream Wireless]: a0:55:4f:c2:ec:eb, co-cucm, Ch: 56, RSSI: -57
09233 08-10 09:33:39.320 210 749 INF SWMAN : mdk_get_source_port(): rc = 0, port = -1
09234 08-10 09:33:39.320 225 225 INF PAE : paeGetPort(): 340 bytes rcvd from SWMAN, rcvLen: 340
09235 08-10 09:33:39.320 225 225 INF PAE : paeGetPort(): port obtained = -1
09236 08-10 09:33:39.320 225 225 WRN PAE : PAE rcv: msg received from unknown port, drop...
09237 08-10 09:33:39.320 225 225 INF PAE : paeGetPort(): recvd macAddress: a0:55:4f:c2:ec:eb
09238 08-10 09:33:39.320 685 804 DEB EthernetStateMachine: Interface mlan0 LinkStateChanged: up
09239 08-10 09:33:39.320 210 313 INF SWMAN : nl_ipThrd():recvmsg() len=1012
09240 08-10 09:33:39.320 210 313 INF SWMAN : NL event: 16 found; device idx:6 flag :0x11043
09241 08-10 09:33:39.320 210 313 INF SWMAN : Got a messge NEW_LINK message!!!

El teléfono IP busca una concesión de DHCP.

09588 08-10 09:33:39.703 3246 3246 DEB dhcpcd : broadcasting for a lease of 192.168.110.236
09589 08-10 09:33:39.703 3246 3246 DEB dhcpcd : Starting to send message numberof message=0
09590 08-10 09:33:39.703 3246 3246 DEB dhcpcd : REQUESTING SENT
09591 08-10 09:33:39.703 3246 3246 DEB dhcpcd : STATE_RENEWING STATE_REBINDING mlan0
09592 08-10 09:33:39.703 3246 3246 DEB dhcpcd : *sending DHCP_REQUEST with xid 0xc89244e9, next in 3.57 seconds
09593 08-10 09:33:39.703 3246 3246 DEB dhcpcd : get_tos_byte() = 96
09594 08-10 09:33:39.703 3246 3246 DEB dhcpcd : Set ToS byte for DHCP to configured value of [96]
09595 08-10 09:33:39.703 2348 2348 VBS Settings.AccessPoint: onBindView: [lcorream Wireless] modifiable state was empty, setting visibility to gone
09596 08-10 09:33:39.710 2348 2348 VBS Settings.AccessPoint: onBindView: [lcorream Wireless] modifiable state was empty, setting visibility to gone
09597 08-10 09:33:39.718 2348 2348 VBS Settings.AccessPoint: onBindView: [lcorream Wireless] modifiable state was empty, setting visibility to gone
09598 08-10 09:33:39.726 2348 2348 VBS Settings.AccessPoint: onBindView: [CUCM-PEAP] modifiable state was empty, setting visibility to gone
09599 08-10 09:33:39.734 2348 2348 VBS Settings.AccessPoint: onBindView: [CUCM-LAB] modifiable state was empty, setting visibility to gone
09600 08-10 09:33:39.742 2348 2348 VBS Settings.AccessPoint: onBindView: [Kemirand] modifiable state was empty, setting visibility to gone
09601 08-10 09:33:39.750 2348 2348 VBS Settings.AccessPoint: onBindView: [Flex_Guest] modifiable state was empty, setting visibility to gone
09603 08-10 09:33:39.765 2348 2348 VBS Settings.AccessPoint: onBindView: [ASA5506W-A] modifiable state was empty, setting visibility to gone
09604 08-10 09:33:39.906 3246 3246 DEB dhcpcd : in handle_dhcp_packet...
09604 08-10 09:33:39.906 3246 3246 DEB dhcpcd :
09605 08-10 09:33:39.906 3246 3246 DEB dhcpcd : in handle_dhcp

El teléfono IP obtiene una devolución del servidor DHCP.

09606 08-10 09:33:39.906 3246 3246 DEB dhcpcd : acknowledged 192.168.110.236 from 192.168.110.122.
09607 08-10 09:33:39.906 3246 3246 DEB dhcpcd : cont_init_retry = OLD:0 NEW:0
09608 08-10 09:33:39.976 3246 3246 DEB dhcpcd : handle_timeout:ifname mlan0 state: 9
09609 08-10 09:33:40.046 3246 3246 DEB dhcpcd : checking 192.168.110.236 is available on attached networks
09610 08-10 09:33:40.046 3246 3246 DEB dhcpcd : DBG:checking 192.168.110.236 is available on attached networks

El teléfono IP envía un ARP gratuito para confirmar que la IP está efectivamente disponible.

09611 08-10 09:33:40.046 3246 3246 DEB dhcpcd : sending ARP probe (1 of 2), next in 1.94 seconds
09612 08-10 09:33:40.468 685 807 DEB StateMachine: handleMessage: E msg.what=401431
09613 08-10 09:33:40.468 685 807 DEB StateMachine: processMsg: AdapterConnectedState
09614 08-10 09:33:40.468 685 807 VBS EthernetStateMachine: AdapterConnectedState{ what=401431 when=-5ms }
09615 08-10 09:33:40.468 685 807 DEB StateMachine: handleMessage: X
09616 08-10 09:33:41.992 3246 3246 DEB dhcpcd : handle_timeout:ifname mlan0 state: 9
09617 08-10 09:33:41.992 3246 3246 DEB dhcpcd : sending ARP probe (2 of 2), next in 2.00 seconds
09618 08-10 09:33:43.992 3246 3246 DEB dhcpcd : handle_timeout:ifname mlan0 state: 9
09619 08-10 09:33:43.992 3246 3246 DEB dhcpcd : binding the DHCP IP address Probe=2
09620 08-10 09:33:43.992 3246 3246 DEB dhcpcd : startup 0 lease of 600
09621 08-10 09:33:43.992 3246 3246 DEB dhcpcd : get_option2addr: 2054072512
09622 08-10 09:33:43.992 3246 3246 DEB dhcpcd : get_option2addr: 134744072
09623 08-10 09:33:43.992 3246 3246 DEB dhcpcd : leased 192.168.110.122 for 600 seconds....server 192.168.110.122
09624 08-10 09:33:43.992 3246 3246 DEB dhcpcd : Check values : state=3 mlan0 192.168.110.122 300/600 192.168.110.236
09625 08-10 09:33:43.992 3246 3246 DEB dhcpcd : executing `/system/etc/dhcpcd/dhcpcd-run-hooks', reason BOUND
09626 08-10 09:33:43.992 3246 3246 DEB dhcpcd : Enterning configure_env....

El teléfono IP recibe un mensaje de opciones DHCP.

09627 08-10 09:33:43.992 3246 3246 DEB dhcpcd : option 1*: new_subnet_mask=255.255.255.0
09628 08-10 09:33:43.992 3246 3246 DEB dhcpcd : option 150*: new_cisco_tftp_server=192.168.110.86
09629 08-10 09:33:43.992 3246 3246 DEB dhcpcd : option 3*: new_routers=192.168.110.1
09630 08-10 09:33:43.992 3246 3246 DEB dhcpcd : option 6*: new_domain_name_servers=192.168.110.122 8.8.8.8
09631 08-10 09:33:43.992 3246 3246 DEB dhcpcd : option 15*: new_domain_name=cucm.cotac.com
09632 08-10 09:33:43.992 3246 3246 DEB dhcpcd : option 51*: new_dhcp_lease_time=600
09633 08-10 09:33:43.992 3246 3246 DEB dhcpcd : option 53*: new_dhcp_message_type=5
09634 08-10 09:33:43.992 3246 3246 DEB dhcpcd : option 54*: new_dhcp_server_identifier=192.168.110.122
09635 08-10 09:33:44.257 3246 3246 DEB dhcpcd : configure: mlan0 adding IP address 192.168.110.236
09636 08-10 09:33:44.265 3246 3246 DEB dhcpcd : adding route to 0.0.0.0/0 via 192.168.110.1
09637 08-10 09:33:44.265 3246 3246 DEB dhcpcd : Writing lease file: /dataRoot/.system/misc/dhcp/dhcpcd-mlan0.lease
09638 08-10 09:33:44.265 3246 3246 DEB dhcpcd : executing `/system/etc/dhcpcd/dhcpcd-run-hooks', reason BOUND
09639 08-10 09:33:44.265 3246 3246 DEB dhcpcd : Enterning configure_env....
09640 08-10 09:33:44.265 3246 3246 DEB dhcpcd : option 1*: new_subnet_mask=255.255.255.0
09641 08-10 09:33:44.265 3246 3246 DEB dhcpcd : option 150*: new_cisco_tftp_server=192.168.110.86
09642 08-10 09:33:44.265 3246 3246 DEB dhcpcd : option 3*: new_routers=192.168.110.1
09643 08-10 09:33:44.265 3246 3246 DEB dhcpcd : option 6*: new_domain_name_servers=192.168.110.122 8.8.8.8
09644 08-10 09:33:44.265 3246 3246 DEB dhcpcd : option 15*: new_domain_name=cucm.cotac.com
09645 08-10 09:33:44.265 3246 3246 DEB dhcpcd : option 51*: new_dhcp_lease_time=600
09646 08-10 09:33:44.265 3246 3246 DEB dhcpcd : option 53*: new_dhcp_message_type=5
09647 08-10 09:33:44.265 3246 3246 DEB dhcpcd : option 54*: new_dhcp_server_identifier=192.168.110.122
09648 08-10 09:33:44.265 214 241 INF NETSD : nl_ipThrd():recvmsg() len=60
09649 08-10 09:33:44.265 210 313 INF SWMAN : nl_ipThrd():recvmsg() len=56
09650 08-10 09:33:44.265 210 313 INF SWMAN : NL event: 16 found; device idx:6 flag :0x11043
09651 08-10 09:33:44.265 210 313 INF SWMAN : Got a messge NEW_LINK message!!!
09652 08-10 09:33:44.265 685 2805 DEB LibWifi : wifi_wait_for_event(CTRL-EVENT-SCAN-RESULTS Ready)
09653 08-10 09:33:44.265 685 2805 DEB LibWifi : wifi_wait_for_event()
09654 08-10 09:33:44.265 685 804 DEB EthernetStateMachine: Interface mlan0 LinkStateChanged: up
09655 08-10 09:33:44.398 685 3245 INF dhcp_utils: DHCP is started OK
09656 08-10 09:33:44.398 685 3245 DEB NetUtils: android_net_utils_runDhcpCommon() Ipver:4 IP address = 192.168.110.236
09657 08-10 09:33:44.398 685 3245 DEB NetUtils: android_net_utils_runDhcpCommon() Ipver:4 Gateway = 192.168.110.1
09658 08-10 09:33:44.398 685 3245 DEB NetUtils: android_net_utils_runDhcpCommon() Ipver:4 DNS 1 = 192.168.110.122
09659 08-10 09:33:44.398 685 3245 DEB NetUtils: android_net_utils_runDhcpCommon() Ipver:4 DNS 2 = 8.8.8.8
09660 08-10 09:33:44.398 685 3245 DEB NetUtils: android_net_utils_runDhcpCommon() Ipver:4 Server Address = 192.168.110.122
09661 08-10 09:33:44.398 685 3245 DEB NetUtils: android_net_utils_runDhcpCommon() Ipver:4 Vendor Info =
09662 08-10 09:33:44.398 685 3245 DEB NetUtils: android_net_utils_runDhcpCommon() Ipver:4 Domain Name = cucm.cotac.com
09663 08-10 09:33:44.398 685 3245 DEB NetUtils: android_net_utils_runDhcpCommon() Ipver:4 TFTP 1 = 192.168.110.86
09664 08-10 09:33:44.398 685 3245 DEB NetUtils: android_net_utils_runDhcpCommon() Ipver:4 TFTP 2 =
09665 08-10 09:33:44.398 685 3245 DEB DhcpStateMachine: DHCP succeeded on mlan0 IPv4
09666 08-10 09:33:44.398 685 3245 DEB DhcpStateMachine: RunningState: 4

El teléfono IP comienza a solicitar archivos de listas de confianza de identidad (ITL) y de listas de confianza de certificados (CTL).

10276 08-10 09:33:47.632 3329 3329 INF dgetfile: GETXXTP [GT3329][src=CTLSEP00CCFC4ACCD2.tlv][dest=/data/data/cip.cfg/app_cip.tftp/CTLSEP00CCFC4ACCD2.tlv][serv=][serv6=][sec=0]
10277 08-10 09:33:47.632 3329 3329 INF dgetfile: In normal mode, call - > makeXXTPrequest (...)
10278 08-10 09:33:47.632 3329 3329 INF dgetfile: DTRACE [GT3329]makeXXTPrequest
10279 08-10 09:33:47.632 3329 3329 INF dgetfile: DTRACE [GT3329]parseEMCCConfig
10280 08-10 09:33:47.632 3329 3329 INF dgetfile: EMCC mode is false
10281 08-10 09:33:47.632 3329 3329 INF dgetfile: DTRACE [GT3329]parseDhcpInfoIntoTftpList
10282 08-10 09:33:47.632 3329 3329 INF dgetfile: Using WIRELESS interface for dhcp properties: ok
10283 08-10 09:33:47.632 3329 3329 INF dgetfile: cisco_tftp_server2 unavailable:
10284 08-10 09:33:47.632 927 1611 ERR SQLiteLog: (1) table 'device' already exists

El teléfono IP busca servidores CUCM activos a los que registrarse.

10361 08-10 09:33:47.640 1095 1540 INF ccservice-j: TelephonyManagerData: : fetchCallServerInfos svrHndls[1]=1584903492 mode=CCM status=ACTIVE CallServerInfo=[192.168.110.86, CCM, ACTIVE]
10362 08-10 09:33:47.640 1095 1540 DEB ccservice: SIPCC-SIP_CC_PROV: 0x5e77b5bc, CCAPI_DeviceInfo_getCallServerName: returned ipv4 192.168.110.84
10363 08-10 09:33:47.640 1095 1540 DEB ccservice: SIPCC-SIP_CC_PROV: 0x5e77b5bc, CCAPI_DeviceInfo_getCallServerMode: returned 02
10364 08-10 09:33:47.640 1095 1540 DEB ccservice: SIPCC-SIP_CC_PROV: 0x5e77b5bc, CCAPI_DeviceInfo_getCallServerStatus: returned 00
10365 08-10 09:33:47.640 1095 1540 INF ccservice-j: TelephonyManagerData: : fetchCallServerInfos svrHndls[2]=1584903612 mode=NONCCM status=NONE CallServerInfo=[192.168.110.84, NONCCM, NONE]

Troubleshoot

El teléfono IP 9971 de Cisco Unified proporciona información del dispositivo, donde se muestran el estado de la red, la dirección MAC, la información de versión, las Comunicaciones Unificadas, las estadísticas de flujo y las estadísticas de WLAN. Vaya a la interfaz web (http://x.x.x.x) del teléfono IP y seleccione la información que desea comprobar.

Información del dispositivo

Configuración de la red

Estadísticas de WLAN

Estadísticas de streaming

Registros de dispositivos

Los registros de la consola, los vaciados de memoria y los mensajes de estado para la resolución de problemas se pueden obtener desde la interfaz web del teléfono IP. Vaya a la interfaz web (http://x.x.x.x) del teléfono IP y, a continuación, seleccione los elementos de menú necesarios en Registros de dispositivos para ver esta información.

Indicador de señal WLAN

A partir de la versión 9.0(2), el indicador de estado de WLAN estará visible en todos los menús dentro de Configuración del administrador. En la versión inicial, el indicador de señal WLAN sólo estaba visible en el menú WLAN Setup (Configuración de WLAN).
