Los puntos de acceso Cisco Catalyst de la serie 9136 son la próxima generación de puntos de acceso empresariales que admiten la nueva banda de 6 GHz para WiFi. Son recuperables, seguros e inteligentes.

 Related image, diagram or screenshot

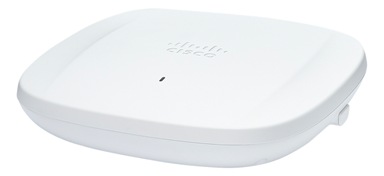

Figura 1.

Punto de acceso Catalyst 9136I

La serie Catalyst 9136, compatible con WiFi 6E, aprovecha la expansión de banda de 6 GHz para producir una red más confiable y segura con mayor rendimiento, más capacidad y menor interferencia en los dispositivos. Los puntos de acceso vienen con dos radios 4x4 y una radio 8x8 y ofrecen una gran cantidad de funciones.

La tecnología WiFi 6E extiende WiFi 6 al espectro de 6 GHz, lo que aumenta la velocidad y reduce la latencia, al tiempo que proporciona más seguridad a la red. A medida que las aplicaciones se vuelven cada vez más esenciales para realizar el trabajo, los clientes necesitan poder acceder a ellas sin problemas. WiFi 6E proporciona ese acceso directo.

Características de WiFi 6E:

     La velocidad de la red aumenta debido al nuevo espectro de 6 GHz y al ancho de banda adicional.

     Un nuevo estándar de previsibilidad y confiabilidad de la conexión que acorta la brecha entre las conexiones cableadas e inalámbricas. Los dispositivos WiFi 6E no tendrán que compartir el mismo espectro con ningún dispositivo que no sea compatible con WiFi 6E y tendrán 1,2 GHz adicionales de espectro sin interferencias para ellos.

     Mayor seguridad de red que nunca, debido a la seguridad WPA3 obligatoria.

Tabla 1.           Características y beneficios de Catalyst de la serie 9136

Característica

Beneficios

WiFi 6E (802.11ax)

El estándar IEEE 802.11ax, también conocido como tecnología inalámbrica de alta eficiencia (HEW, High-Efficiency Wireless) o WiFi 6, se basa en 802.11ac. Ofrece una mejor experiencia en entornos típicos con un rendimiento más predecible de las aplicaciones avanzadas, como video 4K o 8K, aplicaciones de colaboración de alta definición y alta densidad, oficinas completamente inalámbricas e Internet de las cosas (IoT). WiFi 6E es WiFi 6 “extendido” a la banda de frecuencia de 6 GHz.

Sensores ambientales

Estos sensores integrados miden la calidad del aire (compuestos orgánicos volátiles totales [TVOC]), la temperatura y la humedad, y ayudan a garantizar un entorno de trabajo seguro. Esto evita la necesidad de instalar una superposición de sensores independientes difíciles de administrar.

Ethernet multigigabit dual de 5 G

Multigigabit Ethernet dual proporciona puertos de enlace ascendente con redundancia de alimentación, cada uno con velocidades de hasta 5 Gbps. Todas las velocidades son compatibles con el cableado de categoría 5e, así como con el cableado 10GBASE-T (IEEE 802.3bz). La alimentación redundante proporciona un rendimiento sin interrupciones durante la conmutación por falla.

AP inteligente

El AP inteligente hace que el punto de acceso cambie su consumo de energía para reflejar la carga de clientes actual. Un punto de acceso suele operar en las radios provistas independientemente de cuántos clientes se conectan. Con el AP inteligente, si hay una pequeña cantidad de clientes, el punto de acceso automáticamente reduce el conteo de flujos de radio, lo que ahorra energía. (Disponible con una futura actualización de software).

Direccionamiento de banda

Se mejoró para ayudar a los clientes con capacidad de 6 GHz a dejar la radio de 5 GHz y conectarse a la de 6 GHz. Los clientes de WiFi 6E se dirigen automáticamente para conectarse a la radio de 6 GHz a fin de aprovechar los beneficios que ofrece y liberar las radios de 2,4 y 5 GHz para los clientes antiguos.

OFDMA de enlace ascendente/descendente

La programación basada en el acceso múltiple por división de frecuencias ortogonales (OFDMA) divide el ancho de banda en asignaciones de frecuencias más pequeñas llamadas unidades de recursos (RU), que se pueden asignar a clientes individuales en las direcciones de enlace ascendente y descendente para reducir la sobrecarga y la latencia.

Tecnología MU-MIMO de enlace ascendente/descendente

Al admitir el número más alto con 16 flujos espaciales, la entrada múltiple-salida múltiple multiusuario (MU-MIMO) permite que los puntos de acceso dividan los flujos espaciales entre los dispositivos cliente para maximizar el rendimiento.

Coloración BSS

La reutilización espacial (también conocida como coloración del conjunto de servicios básicos [BSS]) permite que los puntos de acceso y sus clientes diferencien entre BSS, lo que permite más transmisiones simultáneas.

Hora de activación objetivo

La hora de activación objetivo (TWT) permite que el cliente permanezca inactivo y se active solo en horarios preprogramados (objetivo) para intercambiar datos con el punto de acceso. Esto ofrece un ahorro de energía significativo para los dispositivos que funcionan con baterías, hasta tres o cuatro veces el ahorro logrado por 802.11n y 802.11ac.

Captura inteligente

La captura inteligente sondea la red y proporciona a Cisco DNA Center un análisis profundo de los datos. El software puede realizar un seguimiento de más de 240 anomalías y revisar instantáneamente todos los paquetes a pedido, emulando al administrador de red en el sitio. La captura inteligente permite tomar decisiones más informadas en sus redes inalámbricas.

Asignación de radio flexible (FRA) con modo de radio cuádruple (con futura actualización de software)

La FRA permite que los puntos de acceso determinen de manera inteligente el modo operativo de las radios en servicio en función del entorno de RF y las demandas de tráfico. Los puntos de acceso pueden operar en los siguientes modos:

  Modo de tres radios: una radio 4x4 de 6 GHz, una radio 8x8 de 5 GHz y una radio 4x4 de 2,4 GHz.
  Modo de cuatro radios: una radio 4x4 de 6 GHz, radios duales 4x4 de 5 GHz y una radio 4x4 de 2,4 GHz. Con cuatro radios 4x4 (radio cuádruple) en total dentro del punto de acceso, la capacidad del dispositivo del cliente puede incrementarse a demanda.

El modo predeterminado del punto de acceso es el modo de tres radios con una radio 8x8 de 5 GHz, una radio 4x4 de 6 GHz y una radio de 2,4 GHz. Tiene la capacidad de dividir la radio 8x8 en dos radios 4x4 de 5 GHz separadas mediante la futura actualización de software; por consiguiente, puede habilitar los beneficios de la FRA mientras permite que las radios de 2,4 GHz y 6 GHz permanezcan activas.

Alojamiento de aplicaciones

El alojamiento de aplicaciones ayuda a simplificar las implementaciones de IoT y las prepara para el futuro al eliminar la necesidad de instalar y administrar redes superpuestas. Con la interfaz USB, se pueden implementar aplicaciones en contenedores y módulos de hardware para reducir los costos y la complejidad. Agregar Cisco DNA Center proporciona flujos de trabajo y administración del ciclo de vida de las aplicaciones en toda la implementación.

Bluetooth 5

La radio con bluetooth de baja energía (BLE, Bluetooth Low Energy) 5 integrada permite casos de uso basados en la ubicación, como el seguimiento de activos, la orientación y el análisis.

Soporte de contenedores para aplicaciones

El soporte de contenedores habilita las capacidades de computación en el perímetro para aplicaciones de IoT en el punto de acceso del host.

Para obtener más información sobre el soporte de características de Catalyst 9136, consulte la Matriz de características de Cisco.

Infraestructura segura

Los sistemas confiables, creados con las tecnologías Cisco Trust Anchor, ofrecen una base sumamente segura para los productos Cisco. Con los puntos de acceso Cisco Catalyst 9100, estas tecnologías permiten garantizar la autenticidad del hardware y el software para la confianza de la cadena de suministro y una sólida defensa contra ataques por intermediario que ponen en riesgo el software y el firmware. Las funcionalidades Trust Anchor incluyen las siguientes:

     Firma de imágenes

     Arranque seguro

     Módulo Cisco Trust Anchor

Soporte de Cisco DNA

El emparejamiento de los puntos de acceso Cisco Catalyst de la serie 9136 con Cisco DNA permite una transformación total de la red. Cisco DNA le permite comprender verdaderamente su red con análisis en tiempo real, detectar y contener de forma rápida las amenazas de seguridad, y proporcionar fácilmente coherencia en toda la red a través de la automatización y la virtualización. Cisco Catalyst de la serie 9136 admite el acceso definido por software (SD-Access), la arquitectura empresarial líder de Cisco.

Al trabajar juntos, Catalyst de la serie 9136 y Cisco DNA ofrecen características como las siguientes:

     Cisco Spaces

     Cisco Identity Services Engine

     Analytics y Assurance de Cisco DNA con Intelligence Capture (iCAP)

¿Cuál es el resultado? Su red sigue siendo relevante, se vuelve digital y es la esencia de su organización.

Nota:       Para obtener información sobre Cisco DNA, consulte la Descripción general de la solución Cisco DNA.

Especificaciones del producto

Tabla 2.           Especificaciones

Artículo

Especificación

Números de pieza

Puntos de acceso Cisco Catalyst 9136I: entornos interiores, con antenas internas

  C9136I-x: Cisco Catalyst de la serie 9136

Dominios reglamentarios: (x = dominio reglamentario)

Los clientes son responsables de verificar la aprobación de uso en sus países individuales. Para verificar la aprobación e identificar el dominio reglamentario que corresponde a un país en particular, visite https://www.cisco.com/go/aironet/compliance.

No se han aprobado todos los dominios reglamentarios. A medida que se aprueben, los números de pieza estarán disponibles en la lista de precios global o en las listas de precios regionales.

Cisco Wireless LAN Services

  Para obtener información sobre los servicios de WLAN opcionales, visite Servicios para tecnología inalámbrica y movilidad

Software

Catalyst 9136I

  Software Cisco IOS XE versión 17.7.1 o posterior

Controladores de LAN inalámbrica compatibles

  Controladores inalámbricos Cisco Catalyst de la serie 9800 (físicos o virtuales)
  Switches Cisco Catalyst de 9k con controlador inalámbrico integrado en modo SDA

Capacidades de 802.11n versión 2.0 (y relacionadas)

  4x4 MIMO con cuatro flujos espaciales
  Combinación de relación máxima (MRC)
  Formación de haces 802.11n y 802.11a/g
  Canales de 20 y 40 MHz
  Velocidades de datos PHY de hasta 1,5 Gbps (40 MHz con 5 GHz y 20 MHz con 2,4 GHz)
  Agregación de paquetes: unidad de datos de protocolo MAC agregados (A-MPDU) (transmisión y recepción), unidad de datos de servicio MAC agregados (A-MSDU) (transmisión y recepción)
  Selección dinámica de frecuencias (DFS) de 802.11
  Compatibilidad con diversidad por desplazamiento cíclico (CSD)

802.11ac

  MU-MIMO de enlace descendente 8x8 con ocho flujos espaciales
  MRC
  Formación de haces 802.11ac
  Canales de 20, 40, 80 y 160 MHz
  Velocidades de datos PHY de hasta 3,4 Gbps (8x8 a 80 MHz o doble 4x4 a 80+80 MHz en la banda de 5 GHz)
  Agregación de paquetes: A-MPDU (transmisión y recepción), A-MSDU (transmisión y recepción)
  802.11 DFS
  Compatibilidad con diversidad por desplazamiento cíclico (CSD)
  Compatibilidad con acceso WiFi protegido (WPA) 3

802.11ax

  MU-MIMO de enlace ascendente/descendente 8x8 con ocho flujos espaciales (5 GHz)
  MU-MIMO de enlace ascendente/descendente 4x4 con cuatro flujos espaciales (2,4 y 6 GHz)
  OFDMA de enlace ascendente/descendente
  TWT
  Coloración BSS
  MRC
  Formación de haces 802.11ax
  Canales de 20, 40, 80 y 160 MHz (6 GHz)
  20, 40, 80, 80+80 MHz (5 GHz)
  Canales de 20 MHz (2,4 GHz)
  Velocidades de datos PHY de hasta 10,2 Gbps (4x4 160 MHz en 6 GHz, 8x8 80 MHz en 5 GHz y 4x4 20 MHz en 2,4 GHz)
  Agregación de paquetes: A-MPDU (transmisión y recepción), A-MSDU (transmisión y recepción)
  802.11 DFS
  Compatibilidad con CSD
  Compatibilidad con WPA3

Antena integrada

  2,4 GHz: ganancia máxima de 4 dBi, antena interna, omnidireccional en acimut
  5 GHz: ganancia máxima de 5 dBi, antena interna, omnidireccional en acimut
  6 GHz: ganancia máxima de 6 dBi, antena interna, omnidireccional en acimut

Interfaces

  2 Ethernet multigigabit 100 M/1000 M/2,5 G/5 G (RJ-45)
  Puerto de consola de administración (RJ-45)
  USB 2.0 a 9 W

Indicadores

  El LED de estado indica el estado del cargador de arranque, el estado de la asociación, el estado operativo, las advertencias del cargador de arranque y los errores del cargador de arranque

Dimensiones
(ancho x largo x alto)

  Punto de acceso (sin soportes de montaje):

      9,9 x 9,9 x 2,2 in (25,1 x 25,1 x 5,6 cm)

Peso

Catalyst 9136I

  3,6 lb (1,65 kg)

Requisitos de alimentación de entrada

  802.3bt Cisco Universal PoE (Cisco UPOE), 802.3at Power over Ethernet Plus (PoE+)
  Inyector de corriente de Cisco, AIR-PWRINJ7=
  PoE 802.3af (solo para preparación de configuración, todas las radios desactivadas)



Catalyst 9136I

Fuente de alimentación

Radio de 2,4 GHz

Radio de 5 GHz

Radio de 6 GHz

Velocidad de enlace

USB

Consumo máximo de energía de PoE

802.3bt (UPOE)

4x4

8x8

4x4

2 de 5 G

Sí (9 W)

47,3 W

802.3at (PoE+)

2x2

4x4

2x2

1 de 2,5 G

N

24,4 W

802.3af (PoE)

1 de 1 G

N

13,95 W

Nota: El consumo de energía real puede variar según el uso del AP. Se recomienda asegurarse de que LLDP/CDP esté habilitado para permitir una negociación de energía adecuada.

Ambientales

Catalyst 9136I

  Temperatura de inactividad (almacenamiento): de -22 °F a 158 °F (de -30 °C a 70 °C)
  Prueba de altitud de inactividad (almacenamiento): 25 °C (77 °F) a 15 000 pies (4600 m)
  Temperatura de funcionamiento: de 32 °F a 122 °F (0 °C a 50 °C)
  Humedad de funcionamiento: del 10 % al 90 % (sin condensación)
  Prueba de altitud de funcionamiento: 104 °F (40 °C) a 9843 pies (3000 m)

Nota: Cuando la temperatura ambiente de funcionamiento supera los 104 °F (40 °C), el punto de acceso cambiará de 8x8 a 4x4 en la radio de 5 GHz, y el enlace ascendente Ethernet se degradará a un solo 1 G; sin embargo, la interfaz USB permanecerá habilitada.

Memoria del sistema

  DRAM de 2048 MB
  Flash de 1024 MB

Garantía

Garantía limitada de por vida para el hardware

Configuración de potencia de transmisión disponible

2,4 GHz

  23 dBm (200 mW)
  -4 dBm (0,39 mW)

5 GHz

  26 dBm (400 mW)
  -1 dBm (0,79 mW)

6 GHz

  23 dBm (200 mW)
  -4 dBm (0,39 mW)

Nota: En los países donde el uso de la banda de 6 GHz no está permitido o no hay compatibilidad de software actual, la radio de 6 GHz estará deshabilitada. La radio se puede habilitar con software futuro, una vez que el producto esté certificado para operar en 6 GHz para ese país.

Dominios reglamentarios

Nota: Los clientes son responsables de verificar la aprobación de uso en sus países individuales. Para verificar la aprobación e identificar el dominio reglamentario que corresponde a un país en particular, visite https://www.cisco.com/go/aironet/compliance.

Para obtener información sobre el soporte de dominios reglamentarios, consulte el Informe técnico de dominios reglamentarios de Cisco.

Estándares de cumplimiento

  Seguridad:

      IEC 60950-1/IEC 62368-1 Ed.3 (con el anexo de desviación de Ed.2)

      EN 60950-1/EN 62368-1 Ed.3 (con el anexo de desviación de Ed.2)

      UL 60950-1/UL62368-1 3.º (con el anexo de desviación de Ed.2)

      CAN/CSA-C22.2 n.º 60950-1/CAN/CSA-C22.2 n.º 62368-1 3.º (con el anexo de desviación de Ed.2)

      AS/NZS60950.1/AS/NZS62368.1 Ed.3 (con el anexo de desviación de Ed.2)

      UL 2043

      Equipos de clase III

  Emisiones:

      CISPR 32 (rev. 2015) + AMD1:2019

      EN 55032:2015/A11:2020

      EN IEC 61000-3-2:2019/A1:2021

      EN 61000-3-3:2013+A1:2019

      AS/NZS CISPR32: 2015+AMD1:2020

      47 CFR FCC Parte 15B

      ICES-003 (Edición 7, Clase B)

      VCCI-CISPR 32:2016

      CNS 13438:2006 (95)

      KS C 9832:2019

      QCVN 118:2018/BTTTT

  Inmunidad:

      EN 55035:2017+A11:2020

      KS C 9835:2019

  Emisiones e inmunidad:

      EN 301 489-1 V2.2.3 (2019-11)

      EN 301 489-17 V3.2.4 (2020-09)

      QCVN (18:2014)

      QCVN 112:2017/BTTTT

      KS X 3124:2020

      KS X 3126:2020

      EN 61000-6-1:2019

      EN 60601-1-2:2015+A1:2021

  Radio:

      EN 300 328 (v2.2.2)

      EN 301 893 (v2.1.1)

      EN 303 687 (v0.0.14, borrador)

      AS/NZS 4268 (rev. 2017)

      47 CFR FCC, Parte 15C, 15.247, 15.407

      RSP-100

      RSS-GEN

      RSS-247

      LP0002 (109)

      Estándares de Japón: 66 y est. 71

  Seguridad de RF:

      EN 50385:2017

      AS/NZS 2772 (rev. 2016)

      47 CFR Parte 2.1091

      RSS-102

  Normas IEEE:

      IEEE 802.3

      IEEE 802.3ab

      IEEE 802.3af/at

      IEEE 802.11a/b/g/n/ac/ax

      IEEE 802.11h, 802.11d

  Seguridad:

      802.11i, (WPA2, WPA3)

      802.1x

      Estándar de encriptación avanzada (AES)

  Tipos de Protocolo de Autenticación Extensible (EAP):

      Seguridad de capa de transporte EAP (TLS)

      EAP-Tunneled TLS (TTLS) o protocolo de autenticación de desafío mutuo de Microsoft (MSCHAP) v2

      EAP protegido (PEAP) v0 o EAP-MSCHAP v2

      Autenticación flexible EAP a través de conexión mediante túnel seguro (EAP-FAST)

      PEAP v1 o tarjeta de token genérica (GTC) EAP

      Módulo de identidad del abonado (SIM) EAP

Certificaciones

  Wi-Fi Alliance: WiFi 6 (R2), WiFi 6E, WPA3-R3, WPA3-Suite B, Enhanced Open Security
  Bluetooth SIG: Bluetooth de baja energía



Related image, diagram or screenshot



Related image, diagram or screenshot



Related image, diagram or screenshot



Related image, diagram or screenshot

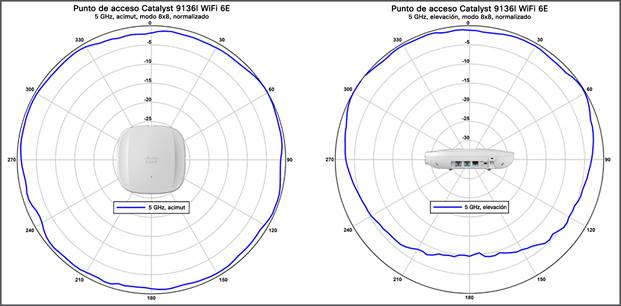

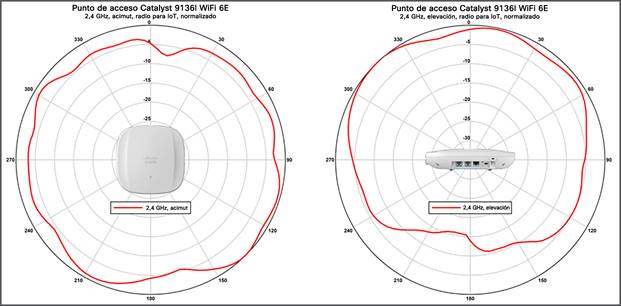

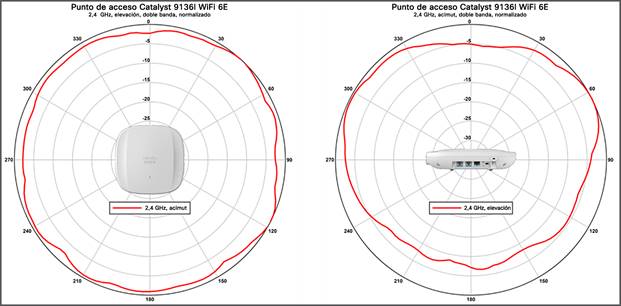

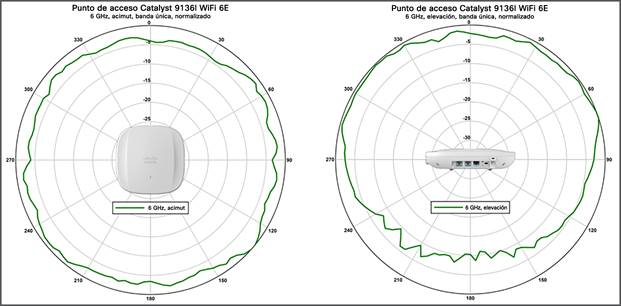

Figura 2.

Perfiles de antena

Licencias

Para obtener información sobre licencias y paquetes, consulte Licencias de Cisco.

Información de la garantía

Los puntos de acceso Cisco Catalyst de la serie 9136 vienen con una garantía limitada de por vida que brinda cobertura de garantía total del hardware mientras el usuario final original continúe siendo propietario del producto o usándolo. La garantía incluye el reemplazo avanzado de hardware de 10 días y garantiza que los medios de software estén libres de defectos durante 90 días. Para obtener más información, visite https://www.cisco.com/go/warranty.

Sostenibilidad ambiental de Cisco

La información sobre las iniciativas y políticas de sostenibilidad ambiental de Cisco para nuestros productos, soluciones, operaciones y operaciones extendidas o nuestra cadena de abastecimiento se proporciona en la sección “Sostenibilidad ambiental” del informe Responsabilidad social corporativa (CSR) de Cisco.

Los enlaces de referencia a la información se encuentran a continuación.

Temas de sostenibilidad

Referencia

Información sobre las leyes y reglamentos de contenido de material del producto

Materiales

Información sobre las leyes y los reglamentos de desechos electrónicos, incluidos productos, baterías y empaquetado

Cumplimiento con la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (WEEE)

Cisco no declara, asegura ni garantiza que estén completos, actualizados o sean precisos. Esta información está sujeta a cambios sin previo aviso.

Servicios de Cisco

Con los Servicios de Cisco, puede alcanzar la excelencia en infraestructura más rápidamente con menos riesgo. Desde una evaluación inicial de preparación de WLAN hasta la implementación, el soporte completo de la solución y la capacitación detallada, nuestros servicios para Cisco Catalyst de la serie 9136 brindan orientación de expertos para ayudarle a planificar, implementar, administrar y respaldar con éxito sus nuevos puntos de acceso. Con una experiencia inigualable en redes, mejores prácticas y herramientas innovadoras, los Servicios de Cisco pueden ayudarlo a reducir los costos generales de actualización, renovación y migración a medida que introduce nuevo hardware, software y protocolos en la red. Con un ciclo de vida integral de servicios, los expertos de Cisco le ayudarán a minimizar las interrupciones y mejorar la eficiencia operativa para extraer el máximo valor de su infraestructura preparada para Cisco DNA.

Cuenta inteligente

La creación de una cuenta inteligente mediante el Administrador de software inteligente de Cisco (SSM) le permite solicitar dispositivos y paquetes de licencias, así como administrar sus licencias de software desde un sitio web centralizado. Para obtener más información sobre las cuentas inteligentes, consulte https://www.cisco.com/go/smartaccounts.

Cisco Capital

Soluciones de pago flexible para ayudarlo a alcanzar sus objetivos

Cisco Capital hace que sea más fácil obtener la tecnología adecuada para lograr sus objetivos, permitir la transformación del negocio y ayudarlo a mantenerse competitivo. Podemos ayudarlo a reducir el costo total de propiedad, conservar capital y acelerar el crecimiento. En más de 100 países, nuestras soluciones de pago flexible pueden ayudarlo a adquirir hardware, software, servicios y equipos complementarios de terceros en pagos fáciles y predecibles. Más información.

Historial de documentos

Tema nuevo o revisado

Que se describen en

Fecha

Cambio de nombre de Cisco DNA Spaces

Nombre del producto actualizado a Cisco Spaces

18 de octubre de 2022







Learn more
