Ziel

Ein Virtual Local Area Network (VLAN) ist ein Switch-Netzwerk, das unabhängig von den physischen Standorten der Benutzer logisch nach Funktion, Bereich oder Anwendung segmentiert ist. VLANs sind eine Gruppe von Hosts oder Ports, die sich an beliebiger Stelle in einem Netzwerk befinden können, aber so kommunizieren, als befänden sie sich in demselben physischen Segment. VLANs vereinfachen das Netzwerkmanagement, indem Sie ein Gerät in ein neues VLAN verschieben können, ohne die physischen Verbindungen zu ändern.

Ein markiertes VLAN zwischen einem Trunk-Port und einem Switch-Port enthält die VLAN-Informationen im Ethernet-Frame. Ein nicht gekennzeichnetes VLAN sendet Datenverkehr ohne VLAN-Tag. Ein VLAN-Tag fügt Informationen in Ethernet-Frames ein, die angeben, welcher Frame zu welchem VLAN gehört. Ein Trunk-Port ist ein Port, der mehrere VLANs verarbeitet.

Der Service Set Identifier (SSID) ist ein eindeutiger Bezeichner, mit dem sich Wireless-Clients verbinden oder ihn für alle Geräte in einem Wireless-Netzwerk freigeben können. Dabei wird die Groß-/Kleinschreibung beachtet, und der Wert darf 32 alphanumerische Zeichen nicht überschreiten.

Mit der SSID-Broadcast-Funktion kann die SSID im Netzwerk übertragen werden. Diese Funktion ist standardmäßig aktiviert, damit das Netzwerk von Wireless-Geräten erkannt werden kann.

Dieser Artikel enthält Anweisungen zum Konfigurieren der Zuordnung von SSID zu VLAN für Wireless Access Points.

Unterstützte Geräte | Firmware-Version

Konfigurieren der Zuordnung von SSID zu VLAN

Verwenden des Installationsassistenten

Schritt 1: Ausführen des Setup-Assistenten über das Haupt-Dashboard des webbasierten Dienstprogramms für Access Points

Schritt 2: Geben Sie die Konfigurationsdetails an, die vom Installationsassistenten benötigt werden.

Schritt 3: Geben Sie im Feld Network Name (SSID) (Netzwerkname (SSID)) im Bildschirm Configure Radio 1 (Funkeinheit 1 konfigurieren) für das 2,4-GHz-Netzwerk Ihre bevorzugte SSID ein. Der Standardwert ist "ciscosb_2.4GHz". Klicken Sie auf Next (Weiter).

Schritt 4: Wählen Sie den Sicherheitstyp für Ihr Wireless-Netzwerk aus.

Hinweis: Für dieses Beispiel wird die beste Sicherheit (WPA2 Personal - AES) ausgewählt.

Schritt 5: Geben Sie einen Sicherheitsschlüssel oder ein Kennwort mit 8 bis 63 Zeichen ein. Klicken Sie auf Weiter, um fortzufahren.

Schritt 6: Geben Sie im Feld VLAN ID (VLAN-ID) die VLAN-ID für Ihr Wireless-Netzwerk ein, und klicken Sie auf Next (Weiter).

Hinweis: In diesem Beispiel wird 10 als VLAN-ID verwendet.

Schritt 7. Geben Sie auf der Seite Configure Radio 2 (Funkmodul konfigurieren 2) für das 5-GHz-Netzwerk Ihre bevorzugte SSID in das Feld Network Name (SSID) (Netzwerkname (SSID)) ein, und klicken Sie dann auf Next (Weiter). Der Standardwert ist "ciscosb_5GHz".

Hinweis: Dieser Schritt gilt nur für WAPs mit Dual-Radio.

Schritt 8: Wählen Sie den Sicherheitstyp für Ihr Wireless-Netzwerk aus.

Hinweis: In diesem Beispiel wird die beste Sicherheit (WPA2 Personal - AES) ausgewählt.

Schritt 9. Geben Sie einen Sicherheitsschlüssel oder ein Kennwort mit 8 bis 63 Zeichen ein. Klicken Sie auf Weiter, um fortzufahren.

Schritt 10. Geben Sie die VLAN-ID ein, und klicken Sie auf Weiter.

Hinweis: In diesem Beispiel wird 20 als VLAN-ID verwendet.

Schritt 11. Klicken Sie auf Weiter, um die Captive Portal-Konfiguration zu überspringen.

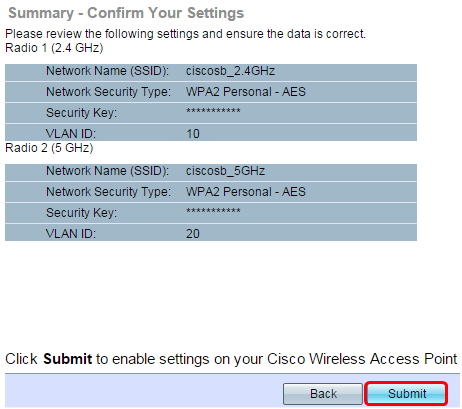

Schritt 12: Überprüfen und bestätigen Sie Ihre Einstellungen, und klicken Sie dann auf Senden.

Schritt 13: Sobald der Bildschirm Device Setup Complete (Geräteeinrichtung abgeschlossen) angezeigt wird, klicken Sie auf Finish (Fertig stellen).

Hinweis: Sie werden von der webbasierten Dienstprogrammseite abgemeldet.

Sie haben nun erfolgreich eine SSID einem VLAN Ihres Access Points zugeordnet.
