Konfigurieren der DHCP-IPv4-Reservierung auf FTD mithilfe von FlexConfig

Problem

• Ein Administrator möchte ein FTD-Gerät (Firewall Threat Defense) als DHCP-Server für eine Workstation konfigurieren und eine DHCP-Adressreservierung für ein Endgerät einrichten.

• Die Konfiguration umfasst die native Konfiguration des DHCP-Servers für den FTD im Firewall Management Center (FMC) und die Verwendung von FlexConfig zum Hinzufügen der DHCP-IP-Reservierung.

Umwelt

• Firewall Threat Defense (FTD) Version 10.x Auch andere Softwareversionen sind betroffen.

• Firewall Management Center (FMC) 10.x Auch andere Softwareversionen sind betroffen.

Topologie

Die spezifische DHCP-Umgebung umfasst:

• Die DHCP-Serverschnittstelle ist NET200.

• Der DHCP-Serverpool lautet 192.0.2.10 - 50.

• Endgerät mit MAC-Adresse 0000.5E00.5301. Ziel ist es, die IP-Adresse 192.0.2.45 für dieses Endgerät zu reservieren.

Auflösung

DHCP-Serverkonfiguration

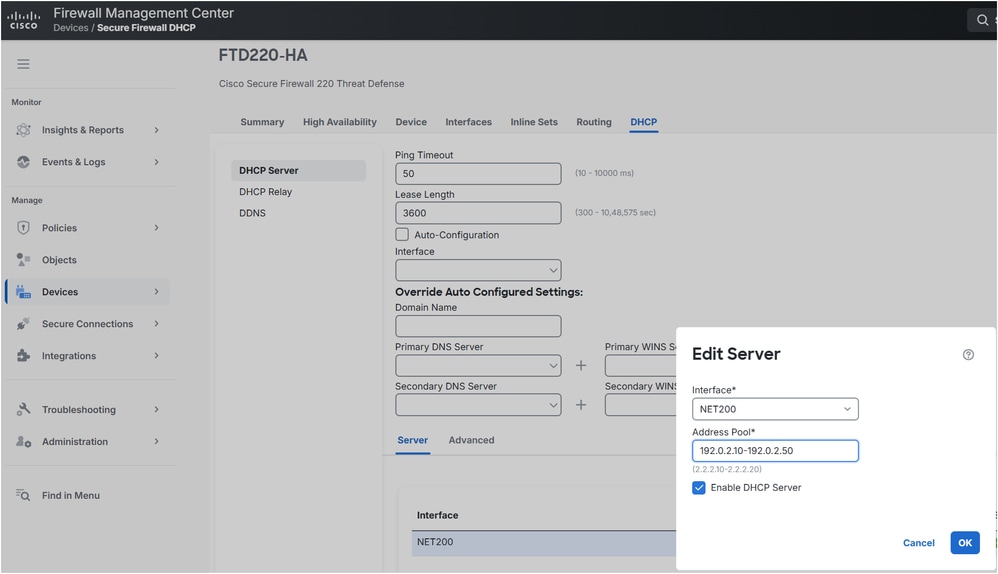

Der Pool 192.0.2.10 - 50 ist auf der FTD-Schnittstelle NET200 konfiguriert:

FlexConfig-Konfiguration

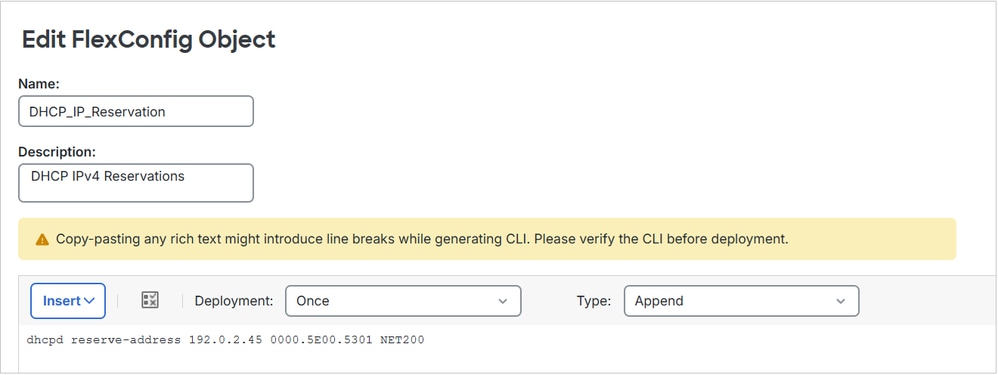

Verwenden Sie für die DHCP-IP-Adressreservierung FlexConfig:

• Bereitstellungstyp: Setzen Sie sie auf "Einmal".

• Konfigurationstyp: Legen Sie den Wert auf "Append" (Anfügen) fest (dies ist die Standardeinstellung). "Prepend" kann ebenfalls verwendet werden.

Validierung der Konfiguration

Die bereitgestellte Konfiguration:

device# show run dhcpd
dhcpd address 192.0.2.10-192.0.2.50 NET200
dhcpd enable NET200
dhcpd reserve-address 192.0.2.45 0000.5E00.5301 NET200

Hintergrundoperation

Um die DHCP-Pakete zu erfassen, verwenden Sie die folgenden Befehle:

device#  capture CAPI interface NET200 match udp any any eq bootpc
device#  capture CAPI interface NET200 match udp any any eq bootps

• Der DHCP-Client überwacht den UDP-Port 68.

• Der DHCP-Server überwacht den UDP-Port 67.

DHCP-Debugging:

device# debug dhcpd event 255
debug dhcpd event enabled at level 255
device# debug dhcpd packet 255
debug dhcpd packet enabled at level 255

Anmerkung: Verwenden Sie Debug-Programme mit Vorsicht!

Debug-Ausgabe während der IP-Adresszuweisung:

DHCPD/RA:  Server msg received, fip=ANY, fport=0 on NET200 interface
DHCPD: DHCPDISCOVER received from client 0100.5056.885f.d1 on interface NET200.
DHCPD:IP 248.57.222.26 ARP entry removed from the cache
DHCPD: send ping pkt to 192.0.2.45
DHCPD: ping got no response for ip: 192.0.2.45
DHCPD: MAC 0000.5E00.5301 is reserved for IP 192.0.2.45, allocating it
DHCPD: Add binding 192.0.2.45 to radix tree
DHCPD/RA: Binding successfully added to hash table
dhcpd_create_automatic_binding() adding NP rule for client 192.0.2.45
DHCPD: assigned IP address 192.0.2.45 to client 0100.5056.885f.d1.
DHCPD: Sending DHCPOFFER to client 0100.5056.885f.d1 (192.0.2.45).
DHCPD: Total # of raw options copied to outgoing DHCP message is 0.
DHCPD/RA: creating ARP entry (192.0.2.45, 0000.5E00.5301).
DHCPD: unicasting BOOTREPLY to client 0000.5E00.5301(192.0.2.45).
DHCPD/RA:  Server msg received, fip=ANY, fport=0 on NET200 interface
DHCPD: DHCPDISCOVER received from client 0100.5056.885f.d1 on interface NET200.
DHCPD: Sending DHCPOFFER to client 0100.5056.885f.d1 (192.0.2.45).
DHCPD: Total # of raw options copied to outgoing DHCP message is 0.
DHCPD/RA: creating ARP entry (192.0.2.45, 0000.5E00.5301).
DHCPD: unicasting BOOTREPLY to client 0000.5E00.5301(192.0.2.45).
DHCPD/RA:  Server msg received, fip=ANY, fport=0 on NET200 interface
DHCPD: DHCPDISCOVER received from client 0100.5056.885f.d1 on interface NET200.
DHCPD: Sending DHCPOFFER to client 0100.5056.885f.d1 (192.0.2.45).
DHCPD: Total # of raw options copied to outgoing DHCP message is 0.
DHCPD/RA: creating ARP entry (192.0.2.45, 0000.5E00.5301).
DHCPD: unicasting BOOTREPLY to client 0000.5E00.5301(192.0.2.45).
DHCPD/RA:  Server msg received, fip=ANY, fport=0 on NET200 interface
DHCPD: DHCPREQUEST received from client 0100.5056.885f.d1.
DHCPD: Extracting client address from the message
DHCPD: State = DHCPS_REBOOTING
DHCPD: State = DHCPS_REQUESTING
DHCPD: Client 0100.5056.885f.d1 specified it's address 192.0.2.45
DHCPD: Client is on the correct network
DHCPD: Client accepted our offer
DHCPD: Client and server agree on address 192.0.2.45
DHCPD: Renewing client 0100.5056.885f.d1 lease
DHCPD: Client lease can be renewed
DHCPD: Sending DHCPACK to client 0100.5056.885f.d1 (192.0.2.45).
DHCPD: Including FQDN option name 'DESKTOP-VQ7968K' rcode1=0, rcode2=0 flags=0x0
DHCPD: Total # of raw options copied to outgoing DHCP message is 0.
DHCPD/RA: creating ARP entry (192.0.2.45, 0000.5E00.5301).
DHCPD: unicasting BOOTREPLY to client 0000.5E00.5301(192.0.2.45).

Überprüfung der DHCP-Bindung:

device# show dhcpd binding
IP address       Client Identifier        Lease expiration        Type
     192.0.2.45    0100.005e.0053.01            3589 seconds    Automatic

Ursache

• FMC bietet keine native Unterstützung für die Konfiguration der DHCP-IP-Adressreservierung. Daher muss FlexConfig zum Konfigurieren der IP-Adressreservierung verwendet werden.

• Zugehöriger Verbesserungsfehler: Cisco Bug-ID CSCwn24229.
