    Einleitung

    In diesem Dokument wird ein Beispiel für die Implementierung einer zertifikatbasierten Authentifizierung und einer dualen SAML-Authentifizierung beschrieben.

    Voraussetzungen

    In diesem Leitfaden werden folgende Tools und Geräte verwendet:

    • Cisco Firepower Threat Defense (FTD)
    • Firepower Management Center (FMC)
    • Interne Zertifizierungsstelle
    • Cisco DUO Premier-Konto
    • Cisco DUO-Authentifizierungsproxy
    • Cisco Secure Client (CSC)

    Anforderungen

    Cisco empfiehlt, dass Sie über Kenntnisse in folgenden Bereichen verfügen:

    • Basis-VPN,
    • SSL/TLS
    • Public-Key-Infrastruktur
    • Erfahrungen mit FMC
    • Cisco Secure Client
    • FTD-Code 7.2.0 oder höher
    • Cisco DUO-Authentifizierungsproxy

    Verwendete Komponenten

    Die Informationen in diesem Dokument basierend auf folgenden Software- und Hardware-Versionen:

    • Cisco FTD (7.3.1)
    • Cisco FMC (7.3.1)
    • Cisco Secure Client (5.0.02075)
    • Cisco DUO-Authentifizierungsproxy (6.0.1)
    • Mac OS (13.4.1)
    • Active Directory

    Die Informationen in diesem Dokument beziehen sich auf Geräte in einer speziell eingerichteten Testumgebung. Alle Geräte, die in diesem Dokument benutzt wurden, begannen mit einer gelöschten (Nichterfüllungs) Konfiguration. Wenn Ihr Netzwerk in Betrieb ist, stellen Sie sicher, dass Sie die möglichen Auswirkungen aller Befehle kennen.

    Schritte für DUO konfigurieren

    In diesem Abschnitt werden die Schritte zur Konfiguration von Cisco DUO Single Sign-on (SSO) beschrieben. Stellen Sie vor dem Start sicher, dass der Authentifizierungsproxy implementiert ist.

    warning-icon

    Warnung: Wenn kein Authentifizierungsproxy implementiert wurde, enthält dieser Link den Leitfaden für diese Aufgabe. DUO Authentication Proxy Guide

    Erstellen einer Anwendungsschutzrichtlinie

    Schritt 1: Melden Sie sich über diesen Link beim Admin-Panel an Cisco Duo

    Cisco DUO homepageCisco DUO-Startseite

    Schritt 2: Navigieren Sie zu Dashboard > Anwendungen > Eine Anwendung schützen.

    Geben Sie in der Suchleiste "Cisco Firepower Threat Defense VPN" ein, und wählen Sie "Schützen".

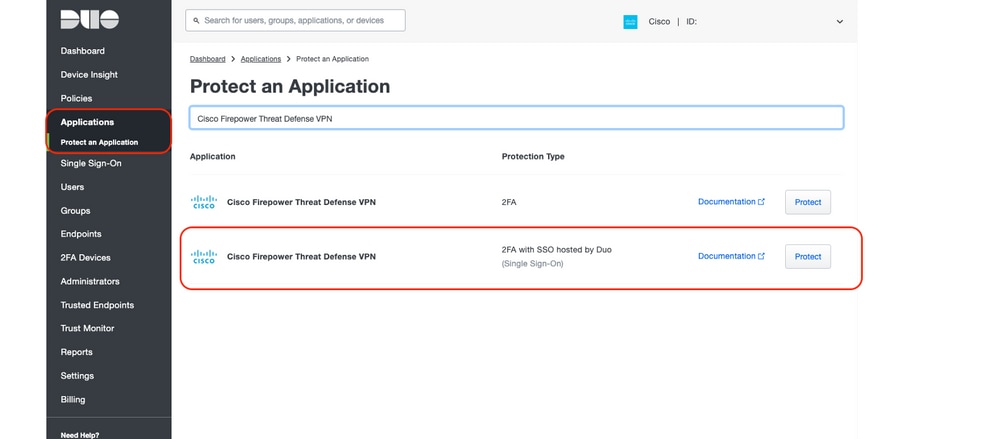

    Protect an application screenshotSchützen eines Anwendungs-Screenshots

    Wählen Sie die Option mit nur Schutzart "2FA mit SSO gehostet von Duo".

    Schritt 3: Kopieren Sie diese URL-Informationen unter Metadaten.

    • Element-ID des Identitätsanbieters
    • SSO-URL
    • Abmelde-URL

    Example of information to copyBeispiel für zu kopierende Informationen

    note-iconAnmerkung: Die Links wurden im Screenshot weggelassen.

    Schritt 4: Wählen Sie "Zertifikat herunterladen", um das Identitätsanbieter-Zertifikat unter "Downloads" herunterzuladen.

    Schritt 5: Geben Sie die Informationen zum Service Provider ein.

    Cisco FirePOWER Base-URL - Der FQDN zum Erreichen des FTD

    Name des Verbindungsprofils - Name der Tunnelgruppe

    Anwendungsrichtlinie erstellen

    Schritt 1: So erstellen Sie eine Anwendungsrichtlinie unter Richtlinie Wählen Sie "Eine Richtlinie auf alle Benutzer anwenden", und wählen Sie dann "Oder, eine neue Richtlinie erstellen", wie im Bild gezeigt.

    Example of creating an application policyBeispiel für das Erstellen einer Anwendungsrichtlinie

    Example of creating an application policyBeispiel für das Erstellen einer Anwendungsrichtlinie

    Schritt 2: Geben Sie unter Richtlinienname den gewünschten Namen ein, wählen Sie unter Benutzer die Option "Authentifizierungsrichtlinie" und anschließend die Option "Durchsetzen von 2FA." Speichern Sie dann mit "Richtlinie erstellen".

    Example of creating an application policyBeispiel für das Erstellen einer Anwendungsrichtlinie

    Schritt 3: Wenden Sie die Richtlinie mit "Apply Policy" (Richtlinie anwenden) im nächsten Fenster an. Führen Sie dann einen Bildlauf nach unten durch, und wählen Sie "Speichern" aus, um die DUO-Konfigurationen abzuschließen.

    Konfigurationsschritte für FMC

    Bereitstellung des Identitätszertifikats für die FTD

    In diesem Abschnitt wird die Konfiguration und Bereitstellung des Identitätszertifikats für die FTD beschrieben, die für die Zertifikatsauthentifizierung erforderlich ist. Stellen Sie vor dem Start sicher, dass Sie alle Konfigurationen bereitstellen.

    Schritt 1: Navigieren Sie zuGeräte > Zertifikat, und wählen SieHinzufügen aus, wie im Bild dargestellt.

    Screenshot of Devices/CertificatesScreenshot der Geräte/Zertifikate

     

    Phase 2: Wählen Sie die FTD-Appliance aus der Dropdown-Liste aus. Klicken Sie auf das Symbol +, um eine neue Zertifikatregistrierungsmethode hinzuzufügen.

    Screenshot of Add New CertificateScreenshot des neuen Zertifikats hinzufügen

    Schritt 3: Wählen Sie die bevorzugte Methode zum Abrufen von Zertifikaten in der Umgebung über den "Anmeldungstyp" aus, wie im Bild gezeigt.

    tcoutrie_1-1689786001509Screenshot der neuen Seite für die Zertifikatsregistrierung

    tcoutrie_0-1689785460404

    Tipp: Es stehen folgende Optionen zur Verfügung: Selbstsigniertes Zertifikat - Lokales Erstellen eines neuen Zertifikats, SCEP - Verwenden des einfachen Zertifikatregistrierungsprotokolls, um ein Zertifikat von einer Zertifizierungsstelle zu erhalten, Manuell - Manuelles Installieren des Stamm- und Identitätszertifikats, PKCS12 - Hochladen des verschlüsselten Zertifikatpakets mit Stamm, Identität und privatem Schlüssel.

    Bereitstellung des IDP-Zertifikats für das FTD

    In diesem Abschnitt wird die Konfiguration und Bereitstellung des IDP-Zertifikats für das FTD beschrieben. Stellen Sie sicher, dass Sie alle Konfigurationen bereitstellen, bevor Sie beginnen.

    Schritt 1: Navigieren Sie zu Geräte > Zertifikat, und wählen Sie Hinzufügen."

    Phase 2: Wählen Sie die FTD-Appliance aus der Dropdown-Liste aus. Klicken Sie auf das Symbol +, um eine neue Zertifikatregistrierungsmethode hinzuzufügen.

    Schritt 3: Geben Sie im Fenster "Add Cert Enrollment" (Zertifikatsregistrierung hinzufügen) die erforderlichen Informationen ein, wie im Bild dargestellt, und klicken Sie dann auf "Save" (Speichern), wie im Bild dargestellt.

    • Name: Name des Objekts
    • Anmeldungstyp: Manuell
    • Kontrollkästchen aktiviert: Nur CA
    • Zertifizierungsstellenzertifikat: Pem Format des Zertifikats

    Example of creating a certificate enrollment objectBeispiel zum Erstellen eines Zertifikatregistrierungsobjekts

    caution-icon

    Vorsicht: Bei Bedarf kann "Prüfung auf CA-Flag in grundlegenden Einschränkungen des CA-Zertifikats überspringen" verwendet werden. Verwenden Sie diese Option mit Vorsicht.

    Schritt 4: Wählen Sie das neu erstellte Zertifikatregistrierungsobjekt unter "Zertifikatregistrierung*:" und wählen Sie dann "Hinzufügen" aus, wie im Bild gezeigt.

    Screenshot of added certificate enrollment object and deviceScreenshot des hinzugefügten Zertifikatregistrierungsobjekts und des Geräts

    note-icon

    Anmerkung: Nach dem Hinzufügen wird das Zertifikat sofort bereitgestellt.

    Erstellen des SAML-SSO-Objekts

    In diesem Abschnitt werden die Schritte zur Konfiguration von SAML SSO über FMC beschrieben. Stellen Sie vor dem Start sicher, dass Sie alle Konfigurationen bereitstellen.

    Schritt 1: Navigieren Sie zu Objekte > AAA-Server > Single Sign-on-Server, und wählen Sie "Single Sign-on-Server hinzufügen".

    example of creating a new SSO objectBeispiel zum Erstellen eines neuen SSO-Objekts

    Schritt 2: Geben Sie die erforderlichen Informationen aus "Create an Application Protection Policy" (Anwendungsschutzrichtlinie erstellen) ein

    ". Um fortzufahren, nachdem Sie fertig sind, wählen Sie "Speichern".

    • Name*: Name des Objekts
    • Element-ID des Identitätsanbieters*: Element-ID aus Schritt 3
    • SSO-URL*: Anmelde-URL aus Schritt 3 kopiert
    • Abmelden-URL: Abmelden-URL aus Schritt 3 kopiert
    • Basis-URL: Verwenden desselben FQDN wie "Cisco FirePOWER Base URL" in Schritt 5
    • Zertifikat des Identitätsanbieters*: bereitgestelltes IDP-Zertifikat
    • Dienstanbieterzertifikat: Zertifikat auf der externen Schnittstelle des FTD

    Example of new SSO object.Beispiel für ein neues SSO-Objekt.

    note-icon

    Anmerkung: Die Links für die Element-ID, die SSO-URL und die Abmelde-URL wurden im Screenshot weggelassen.

    Erstellen einer RAVPN-Konfiguration (Virtual Private Network) für Remote-Zugriff

    In diesem Abschnitt werden die Schritte zur RAVPN-Konfiguration mithilfe des Assistenten beschrieben.

    Schritt 1: Navigieren Sie zu Geräte > Remotezugriff Wählen Sie "Hinzufügen" aus.

    Schritt 2. Geben Sie im Assistenten den Namen des neuen RAVPN Policy Wizard ein, und wählen Sie unter VPN Protocols: Add the Targeted Devices (VPN-Protokolle: Zielgeräte hinzufügen) die Option SSL aus, wie im Bild dargestellt. Wählen Sie nach Abschluss der Aktion "Weiter" aus.

    Step 1 of the RAVPN wizardSchritt 1 des RAVPN-Assistenten

    Schritt 2: Stellen Sie für das Verbindungsprofil die hier gezeigten Optionen ein: Wählen Sie nach Abschluss "Weiter" aus.

    • Verbindungsprofilname:  Verwenden Sie den Namen der Tunnelgruppe in Schritt 5 von "Erstellen einer Anwendungsschutzrichtlinie".

    Authentifizierung, Autorisierung und Abrechnung (AAA):

    • Client-Zertifikat und SAML
    • Authentifizierungsserver:* Wählen Sie das SSO-Objekt aus, das während der Erstellung des SAML-SSO-Objekts erstellt wurde.

    Client-Adressenzuweisung:

    • AAA-Server verwenden (nur Bereich oder RADIUS) - Radius oder LDAP
    • DHCP-Server verwenden - DHCP-Server
    • IP-Adresspools verwenden - Lokaler Pool auf dem FTD
    Step 2 of RAVPN wizardSchritt 2 des RAVPN-Assistenten

    Tipp: Für diese Übung wird ein DHCP-Server verwendet.

    Schritt 3: Wählen Sie "+", um ein Web-Bereitstellungs-Image des bereitzustellenden Cisco Secure Client hochzuladen. Aktivieren Sie dann das Kontrollkästchen für das bereitzustellende CSC-Image. wie im Bild dargestellt. Wählen Sie "Weiter" nach Abschluss.

    tcoutrie_5-1689774962848Schritt 3 RAVPN-Assistent

    Schritt 4. Setzen Sie diese Objekte (wie im Bild zu sehen): Wählen Sie "Weiter" einmal abgeschlossen.

    Schnittstellengruppe/Sicherheitszone:*: Externe Schnittstelle

    "Zertifikatregistrierung:*": Identitätszertifikat, das während des Abschnitts "Bereitstellung des Identitätszertifikats für das FTD" dieses Leitfadens erstellt wurde

    tcoutrie_6-1689775004935Schritt 4 des RAVPN-Assistenten

    Tipp: Wenn dies nicht erstellt wurde, fügen Sie ein neues Zertifikatregistrierungsobjekt hinzu, indem Sie auf "+" klicken.

    Schritt 6: Übersicht

    Überprüfen Sie alle Informationen. Wenn alles korrekt ist, fahren Sie mit 'Beenden."

    tcoutrie_7-1689775076011Übersichtsseite

    Schritt 7: Bereitstellen der neu hinzugefügten Konfigurationen

    Überprüfung

    In diesem Abschnitt wird beschrieben, wie Sie einen erfolgreichen Verbindungsversuch überprüfen.

    Öffnen Sie den Cisco Secure Client, geben Sie den FQDN des FTD ein, und stellen Sie die Verbindung her.

    Geben Sie die Anmeldeinformationen auf der Seite SSO ein.

    tcoutrie_1-1689775208102SSO-Seite über Cisco Secure Client

    Akzeptieren Sie die DUO-Übertragung auf das registrierte Gerät.

    tcoutrie_0-1689775181360DUO-Push

    Verbindung erfolgreich hergestellt.

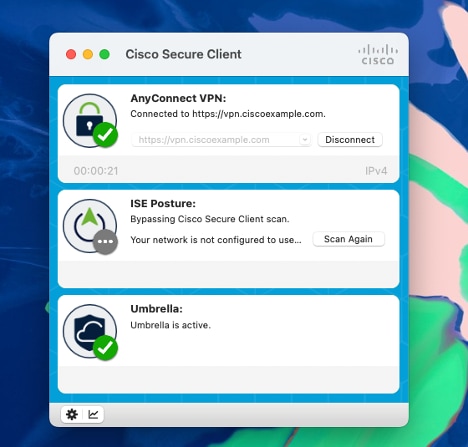

    Connected to FTDMit FTD verbunden

    Überprüfen Sie mit dem folgenden Befehl die FTD-Verbindung: show vpn-sessiondb detail anyconnect

    Some information has been omitted from the output exampleIm Ausgabebeispiel wurden einige Informationen ausgelassen.

    Fehlerbehebung

    Dies sind mögliche Probleme, die nach der Implementierung auftreten.

    Ausgabe 1: Die Zertifikatauthentifizierung ist fehlgeschlagen.

    Stellen Sie sicher, dass das Stammzertifikat auf dem FTD installiert ist.

    Verwenden Sie folgende Debugging-Optionen:

    debug crypto ca 14

    debug aaa shim 128

    debuggen aaa häufig 128

    Ausgabe 2: SAML-Fehler

    Diese Fehlerbehebungen können aktiviert werden, um:

    debug aaa shim 128

    debuggen aaa häufig 128

    debug webvpn anyconnect 128

    debug webvpn saml 255

    Revisionsverlauf

    Überarbeitung Veröffentlichungsdatum Kommentare
    1.0
    21-Jul-2023
    Erstveröffentlichung
    TAC Authored

    Beiträge von Cisco Ingenieuren

    • Terrell Coutrier
      Technical Consulting Engineer
