ASA und Catalyst Switches der Serie 3750X - TrustSec-Konfigurationsbeispiel und Leitfaden zur Fehlerbehebung
Inhalt
Einleitung
In diesem Artikel wird beschrieben, wie Cisco TrustSec (CTS) auf der Cisco Secure Adaptive Security Appliance (ASA) und einem Cisco Catalyst Switch der Serie 3750X (3750X) konfiguriert wird.
Um die Zuordnung zwischen Sicherheitsgruppentags (SGTs) und IP-Adressen zu erlernen, verwendet die ASA das SGT Exchange Protocol (SXP). Anschließend werden Zugriffskontrolllisten (ACLs) auf Basis des SGT verwendet, um den Datenverkehr zu filtern. Der 3750X lädt RBACL-Richtlinien (Role-Based Access Control List) von der Cisco Identity Services Engine (ISE) herunter und filtert den Datenverkehr auf Grundlage dieser Richtlinien. In diesem Artikel wird die Paketstufe beschrieben, um den Kommunikationsablauf und die erwarteten Fehlerbehebungen zu beschreiben.
Voraussetzungen
Anforderungen
Cisco empfiehlt, dass Sie über Grundkenntnisse in diesen Themen verfügen:
- CTS-Komponenten
- CLI-Konfiguration von ASA und Cisco IOS®
Verwendete Komponenten
Die Informationen in diesem Dokument basierend auf folgenden Software- und Hardware-Versionen:
- Cisco ASA Software, Version 9.1 und höher
- Microsoft (MS) Windows 7 und MS Windows XP
- Cisco 3750X Software, Versionen 15.0 und höher
- Cisco ISE Software, Versionen 1.1.4 und höher
Die Informationen in diesem Dokument beziehen sich auf Geräte in einer speziell eingerichteten Testumgebung. Alle Geräte, die in diesem Dokument benutzt wurden, begannen mit einer gelöschten (Nichterfüllungs) Konfiguration. Wenn Ihr Netz Live ist, überprüfen Sie, ob Sie die mögliche Auswirkung jedes möglichen Befehls verstehen.
Konfigurieren
Netzwerkdiagramm
Datenverkehrsfluss
Der Datenverkehrsfluss:
- Der 3750X wird auf G1/0/1 und G1/0/2 für die Port-Authentifizierung konfiguriert.
- Die ISE wird als AAA-Server (Authentication, Authorization und Accounting) verwendet.
- MAC Address Bypass (MAB) wird für die Authentifizierung von MS Windows 7 verwendet.
- IEEE 802.1x wird für MS Windows XP verwendet, um zu zeigen, dass es keine Rolle spielt, welche Authentifizierungsmethode verwendet wird.
Nach erfolgreicher Authentifizierung gibt die ISE das SGT zurück, und der 3750X bindet dieses Tag an die Authentifizierungssitzung. Der Switch erfasst mit dem Befehl ip device tracking außerdem die IP-Adressen beider Stationen. Der Switch verwendet dann SXP, um die Zuordnungstabelle zwischen dem SGT und der IP-Adresse an die ASA zu senden. Beide MS Windows-PCs verfügen über ein Standard-Routing, das auf die ASA verweist.
Nachdem die ASA Datenverkehr von der IP-Adresse empfängt, die dem SGT zugeordnet ist, kann sie die ACL auf Basis des SGT verwenden. Wenn Sie den 3750X als Router verwenden (Standard-Gateway für beide MS Windows-Stationen), kann er den Datenverkehr anhand von Richtlinien filtern, die von der ISE heruntergeladen wurden.
Nachfolgend sind die Schritte zur Konfiguration und Überprüfung aufgeführt, die jeweils in einem Abschnitt weiter unten im Dokument beschrieben werden:
- Port-Authentifizierung mit dem Befehl ip device tracking auf dem 3750X
- ISE-Konfiguration für Authentifizierungs-, SGT- und SGACL-Richtlinien (Security Group Access Control List)
- CTS-Konfiguration auf der ASA und dem 3750X
- Bereitstellung von Protected Access Credential (PAC) für den 3750X (automatisch) und die ASA (manuell)
- Umgebungsaktualisierung auf der ASA und dem 3750X
- Port-Authentifizierung, Verifizierung und Durchsetzung auf dem 3750X
- Richtlinienaktualisierung auf dem 3750X
- SXP-Austausch (ASA als Listener und 3750X als Lautsprecher)
- Datenverkehrsfilterung auf der ASA mit SGT ACL
- Datenverkehrsfilterung auf dem 3750X mit Richtlinien, die von der ISE heruntergeladen wurden
Konfigurationen
Port-Authentifizierung mit dem Befehl ip device tracking auf dem 3750X
Dies ist die typische Konfiguration für 802.1x oder MAB. RADIUS Change of Authorization (CoA) ist nur erforderlich, wenn Sie eine aktive Benachrichtigung von der ISE verwenden.
aaa new-model
aaa authentication dot1x default group radius
aaa authorization network default group radius
aaa authorization network ise group radius
aaa accounting dot1x default start-stop group radius
!Radius COA
aaa server radius dynamic-author
client 10.48.66.129 server-key cisco
server-key cisco
ip device tracking
interface GigabitEthernet1/0/1
description windowsxp
switchport mode access
authentication order mab dot1x
authentication port-control auto
mab
dot1x pae authenticator
spanning-tree portfast
!
interface GigabitEthernet1/0/2
description windows7
switchport mode access
authentication order mab dot1x
authentication port-control auto
mab
dot1x pae authenticator
spanning-tree portfast
radius-server host 10.48.66.129 pac key cisco
radius-server host 10.48.66.129 auth-port 1812
radius-server vsa send accounting
radius-server vsa send authentication
ISE-Konfiguration für Authentifizierung, SGT und SGACL-Richtlinien
Für die ISE müssen beide Netzwerkgeräte konfiguriert sein unter Administration > Network Devices:
Für MS Windows 7, das die MAB-Authentifizierung verwendet, müssen Sie Endpoint Identity (MAC-Adresse) unter Administration > Identity Management > Identities > Endpoints erstellen:
Für MS Windows XP, das die 802.1x-Authentifizierung verwendet, müssen Sie unter Administration > Identity Management > Identities > Users eine Benutzeridentität (Benutzername) erstellen:
Der Benutzername cisco wird verwendet. Konfigurieren Sie MS Windows XP für EAP (Extensible Authentication Protocol-Protected EAP) mit diesen Anmeldeinformationen.
Auf der ISE werden die Standardauthentifizierungsrichtlinien verwendet (ändern Sie dies nicht). Die erste Richtlinie betrifft die MAB-Authentifizierung, die zweite 802.1x:
Zum Konfigurieren von Autorisierungsrichtlinien müssen Sie Autorisierungsprofile unter Richtlinie > Ergebnisse > Autorisierung > Autorisierungsprofile definieren. Das VLAN10-Profil mit herunterladbarer ACL (DACL), das den gesamten Datenverkehr ermöglicht, wird für das MS Windows 7-Profil verwendet:
Eine ähnliche Konfiguration, VLAN20-Profile, wird für MS Windows XP verwendet, mit Ausnahme der VLAN-Nummer (20).
Um die SGT-Gruppen (Tags) auf der ISE zu konfigurieren, navigieren Sie zu Richtlinie > Ergebnisse > Sicherheitsgruppenzugriff > Sicherheitsgruppen.
Um die SGACL so zu erstellen, dass ICMP-Datenverkehr (Internet Control Message Protocol) zugelassen wird, navigieren Sie zu Policy > Results > Security Group Access > Security Group ACLs:
Um Richtlinien zu erstellen, navigieren Sie zu Policy > Security Group Access > Egress Policy. Für den Datenverkehr zwischen VLAN10 und dem unbekannten VLAN bzw. VLAN10 oder VLAN20 wird die ICMP-ACL verwendet (permit icmp):
Um Autorisierungsregeln festzulegen, navigieren Sie zu Richtlinie > Autorisierung. Für MS Windows 7 (spezifische MAC-Adresse) wird VLAN10-Profile verwendet, das VLAN10 und DACL zurückgibt, sowie das Sicherheitsprofil VLAN10 mit dem SGT VLAN10. Für MS Windows XP (spezieller Benutzername) wird VLAN20-Profile verwendet, das VLAN 20 und DACL zurückgibt, sowie das Sicherheitsprofil VLAN20 mit dem SGT VLAN20.
Beenden Sie die Switch- und ASA-Konfiguration, damit die SGT RADIUS-Attribute akzeptiert werden.
CTS-Konfiguration auf der ASA und dem 3750X
Sie müssen grundlegende CTS-Einstellungen konfigurieren. Auf dem 3750X müssen Sie angeben, von welchem Server Richtlinien heruntergeladen werden sollen:
aaa authorization network ise group radius
cts authorization list ise
Auf der ASA wird nur der AAA-Server zusammen mit dem CTS benötigt, der auf diesen Server verweist:
aaa-server ISE protocol radius
aaa-server ISE (mgmt) host 10.48.66.129
key *****
cts server-group ISE
PAC-Bereitstellung auf dem 3750X (automatisch) und der ASA (manuell)
Jedes Gerät in der CTS-Cloud muss sich beim Authentifizierungsserver (ISE) authentifizieren, um von anderen Geräten als vertrauenswürdig eingestuft zu werden. Hierfür wird die Extensible Authentication Protocol-Flexible Authentication via Secure Protocol (EAP-FAST)-Methode (RFC 4851) verwendet. Für diese Methode muss PAC Out-of-Band bereitgestellt werden. Dieser Prozess wird auch als phase0 bezeichnet und ist in keinem RFC definiert. PAC für EAP-FAST hat eine ähnliche Rolle wie das Zertifikat für Extensible Authentication Protocol-Transport Layer Security (EAP-TLS). PAC wird verwendet, um einen sicheren Tunnel (Phase1) einzurichten, der für die Authentifizierung in Phase2 benötigt wird.
PAC-Bereitstellung auf dem 3750X
Der 3750X unterstützt die automatische PAC-Bereitstellung. Auf dem Switch und der ISE wird ein gemeinsam genutztes Kennwort verwendet, um PAC herunterzuladen. Dieses Kennwort und diese ID müssen auf der ISE unter Administration > Network Resources > Network Devices (Administration > Netzwerkressourcen > Netzwerkgeräte) konfiguriert werden. Wählen Sie den Switch aus, und erweitern Sie den Abschnitt Erweiterte TrustSec-Einstellungen, um Folgendes zu konfigurieren:
Damit PAC diese Anmeldeinformationen verwendet, geben Sie die folgenden Befehle ein:
bsns-3750-5#cts credentials id 3750X password ciscocisco
bsns-3750-5#show cts pacs
AID: C40A15A339286CEAC28A50DBBAC59784
PAC-Info:
PAC-type = Cisco Trustsec
AID: C40A15A339286CEAC28A50DBBAC59784
I-ID: 3750X
A-ID-Info: Identity Services Engine
Credential Lifetime: 08:04:40 UTC Sep 25 2013
PAC-Opaque: 000200B00003000100040010C40A15A339286CEAC28A50DBBAC59784000600940003
010094F559DAE0C837D7847F2454CAD7E80B0000001351C8235900093A803D7D427BFB5C6F0FBBDF
7EDF0818C58FECF97F8BDECF1B115FB0240260ADA8C96A46AA2A64C9EA2DB51E0E886768CA2D133D
2468D9D33339204BAA7E4CA2DE8E37FF1EB5BCB343408E9847998E301C26DDC6F91711F631A5B4C7
C2CB09EAB028630A3B22901FE3EF44F66FD019D09D2C46D92283
Refresh timer is set for 2y24w
PAC-Bereitstellung auf der ASA
Die ASA unterstützt nur die manuelle PAC-Bereitstellung. Dies bedeutet, dass Sie es manuell auf der ISE generieren müssen (unter Netzwerkgeräte/ASA):
Dann muss die Datei installiert werden (z.B. mit FTP):
bsns-asa5510-17(config)# cts import-pac ftp://ftp:ftp@10.147.25.80/ASA.pac
password ciscocisco
!PAC Imported Successfully
bsns-asa5510-17(config)# show cts pac
PAC-Info:
Valid until: Jul 04 2014 13:33:02
AID: c40a15a339286ceac28a50dbbac59784
I-ID: ASA
A-ID-Info: Identity Services Engine
PAC-type: Cisco Trustsec
PAC-Opaque:
000200a80003000100040010c40a15a339286ceac28a50dbbac597840006008c000301
0003d64668f2badc76e251683394b3d5690000001351d15dd900093a8044df74b2b71f
e667d7b908db7aeea3229e61462bdb70f46580bef9425011126bbf6c2f4212ccdacf08
c01ddbc7608c3a1ddeb996ba9bfbd1b207281e3edc9ff61b9e800f225dc3f82bd5f794
7e0a86bee8a3d437af93f54e61858bac877c58d3fe0ec6be54b4c75fad23e1fd

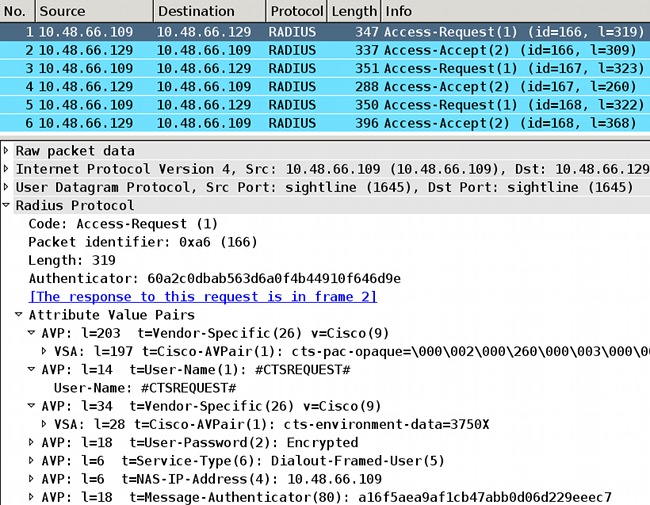

Umgebungsaktualisierung auf der ASA und dem 3750X
Zu diesem Zeitpunkt ist PAC auf beiden Geräten korrekt installiert und es werden automatisch die ISE-Umgebungsdaten heruntergeladen. Diese Daten sind im Grunde Tagnummern und ihre Namen. Um eine Umgebungsaktualisierung auf der ASA auszulösen, geben Sie den folgenden Befehl ein:
bsns-asa5510-17# cts refresh environment-data
Geben Sie den folgenden Befehl ein, um die ASA-Konfiguration zu überprüfen (die spezifischen SGT-Tags/-Namen werden leider nicht angezeigt, werden aber später überprüft):
bsns-asa5510-17(config)# show cts environment-data
CTS Environment Data
====================
Status: Active
Last download attempt: Successful
Environment Data Lifetime: 86400 secs
Last update time: 05:05:16 UTC Apr 14 2007
Env-data expires in: 0:23:56:15 (dd:hr:mm:sec)
Env-data refreshes in: 0:23:46:15 (dd:hr:mm:sec)
Um dies auf dem 3750X zu überprüfen, lösen Sie mit dem folgenden Befehl eine Umgebungsaktualisierung aus:
bsns-3750-5#cts refresh environment-data
Geben Sie den folgenden Befehl ein, um die Ergebnisse zu überprüfen:
bsns-3750-5#show cts environment-data
CTS Environment Data
====================
Current state = COMPLETE
Last status = Successful
Local Device SGT:
SGT tag = 0-01:Unknown
Server List Info:
Installed list: CTSServerList1-0001, 1 server(s):
*Server: 10.48.66.129, port 1812, A-ID C40A15A339286CEAC28A50DBBAC59784
Status = ALIVE flag(0x11)
auto-test = TRUE, keywrap-enable = FALSE, idle-time = 60 mins,
deadtime = 20 secs
Security Group Name Table:
0001-60 :
0-47:Unknown
2-47:VLAN10
3-47:VLAN20
4-47:VLAN100
Transport type = CTS_TRANSPORT_IP_UDP
Environment Data Lifetime = 86400 secs
Last update time = 05:33:49 UTC Thu Apr 7 2011
Env-data expires in 0:16:46:50 (dd:hr:mm:sec)
Env-data refreshes in 0:16:46:50 (dd:hr:mm:sec)
Cache data applied = NONE
State Machine is running
Dies zeigt, dass alle Tags und die entsprechenden Namen korrekt heruntergeladen wurden.
Port-Authentifizierungsprüfung und -durchsetzung auf dem 3750X
Wenn der 3750X über die Umgebungsdaten verfügt, müssen Sie überprüfen, ob die SGTs auf authentifizierte Sitzungen angewendet werden.
Geben Sie den folgenden Befehl ein, um zu überprüfen, ob MS Windows 7 richtig authentifiziert ist:
bsns-3750-5#show authentication sessions interface g1/0/2
Interface: GigabitEthernet1/0/2
MAC Address: 0050.5699.4eb2
IP Address: 192.168.1.200
User-Name: 00-50-56-99-4E-B2
Status: Authz Success
Domain: DATA
Security Policy: Should Secure
Security Status: Unsecure
Oper host mode: single-host
Oper control dir: both
Authorized By: Authentication Server
Vlan Policy: 10
ACS ACL: xACSACLx-IP-PERMIT_ALL_TRAFFIC-51134bb2
SGT: 0002-0
Session timeout: N/A
Idle timeout: N/A
Common Session ID: C0A80001000001002B67334C
Acct Session ID: 0x00000179
Handle: 0x94000101
Runnable methods list:
Method State
mab Authc Success
dot1x Not run
Die Ausgabe zeigt, dass VLAN10 zusammen mit dem SGT 0002 und der DACL verwendet wird, die den gesamten Datenverkehr zulassen.
Geben Sie den folgenden Befehl ein, um zu überprüfen, ob MS Windows XP richtig authentifiziert ist:
bsns-3750-5#sh authentication sessions interface g1/0/1
Interface: GigabitEthernet1/0/1
MAC Address: 0050.5699.4ea1
IP Address: 192.168.2.200
User-Name: cisco
Status: Authz Success
Domain: DATA
Security Policy: Should Secure
Security Status: Unsecure
Oper host mode: multi-auth
Oper control dir: both
Authorized By: Authentication Server
Vlan Policy: 20
ACS ACL: xACSACLx-IP-PERMIT_ALL_TRAFFIC-51134bb2
SGT: 0003-0
Session timeout: N/A
Idle timeout: N/A
Common Session ID: C0A80001000000FE2B67334C
Acct Session ID: 0x00000177
Handle: 0x540000FF
Runnable methods list:
Method State
dot1x Authc Success
mab Not run
Die Ausgabe zeigt, dass VLAN 20 zusammen mit dem SGT 0003 und der DACL verwendet wird, die den gesamten Datenverkehr zulassen.
IP-Adressen werden mit der IP-Geräte-Tracking-Funktion erkannt. Der DHCP-Switch muss für DHCP-Snooping konfiguriert werden. Anschließend wird nach der DHCP-Antwort mit dem Snooping die IP-Adresse des Clients ermittelt. Für eine statisch konfigurierte IP-Adresse (wie in diesem Beispiel) wird die ARP-Snooping-Funktion verwendet, und ein PC muss jedes Paket senden, damit der Switch seine IP-Adresse erkennen kann.
Für die Geräteverfolgung kann ein versteckter Befehl erforderlich sein, um sie an den Ports zu aktivieren:
bsns-3750-5#ip device tracking interface g1/0/1
bsns-3750-5#ip device tracking interface g1/0/2
bsns-3750-5#show ip device tracking all
IP Device Tracking = Enabled
IP Device Tracking Probe Count = 3
IP Device Tracking Probe Interval = 30
IP Device Tracking Probe Delay Interval = 0
-----------------------------------------------------------------------
IP Address MAC Address Vlan Interface STATE
-----------------------------------------------------------------------
192.168.1.200 0050.5699.4eb2 10 GigabitEthernet1/0/2 ACTIVE
192.168.2.200 0050.5699.4ea1 20 GigabitEthernet1/0/1 ACTIVE
Total number interfaces enabled: 2
Enabled interfaces:
Gi1/0/1, Gi1/0/2
Richtlinienaktualisierung auf dem 3750X
Der 3750X kann (im Gegensatz zur ASA) Richtlinien von der ISE herunterladen. Bevor Sie eine Richtlinie herunterladen und durchsetzen, müssen Sie sie mit den folgenden Befehlen aktivieren:
bsns-3750-5(config)#cts role-based enforcement
bsns-3750-5(config)#cts role-based enforcement vlan-list 1-1005,1007-4094
Wenn Sie die Richtlinie nicht aktivieren, wird sie heruntergeladen, aber nicht installiert und nicht zur Durchsetzung verwendet.
Um eine Richtlinienaktualisierung auszulösen, geben Sie den folgenden Befehl ein:
bsns-3750-5#cts refresh policy
Policy refresh in progress
Geben Sie den folgenden Befehl ein, um zu überprüfen, ob die Richtlinie von der ISE heruntergeladen wurde:
bsns-3750-5#show cts role-based permissions
IPv4 Role-based permissions default:
Permit IP-00
IPv4 Role-based permissions from group 2:VLAN10 to group Unknown:
ICMP-20
IPv4 Role-based permissions from group 2:VLAN10 to group 2:VLAN10:
ICMP-20
IPv4 Role-based permissions from group 2:VLAN10 to group 3:VLAN20:
ICMP-20
Deny IP-00
Die Ausgabe zeigt, dass nur der erforderliche Teil der Richtlinie heruntergeladen wird.
In der CTS-Cloud enthält das Paket das SGT des Quell-Hosts, und die Durchsetzung erfolgt auf dem Zielgerät. Das bedeutet, dass das Paket von der Quelle an das letzte Gerät weitergeleitet wird, das direkt mit dem Ziel-Host verbunden ist. Dieses Gerät stellt den Durchsetzungspunkt dar, da es die SGTs seiner direkt verbundenen Hosts kennt und weiß, ob das eingehende Paket mit einem Quell-SGT für das spezifische Ziel-SGT zugelassen oder abgelehnt werden soll.
Diese Entscheidung basiert auf Richtlinien, die von der ISE heruntergeladen wurden.
In diesem Szenario werden alle Richtlinien heruntergeladen. Wenn Sie jedoch die MS Windows XP-Authentifizierungssitzung (SGT=VLAN20) löschen, muss der Switch keine Richtlinie (Zeile) herunterladen, die VLAN20 entspricht, da keine weiteren Geräte von diesem SGT mit dem Switch verbunden sind.
Im Abschnitt "Erweitert (Fehlerbehebung)" wird erläutert, wie der 3750X unter Berücksichtigung der Paketstufe entscheidet, welche Richtlinien heruntergeladen werden sollen.
SXP Exchange (ASA als Listener und 3750X als Lautsprecher)
Die ASA unterstützt SGT nicht. Alle Frames mit SGT werden von der ASA verworfen. Aus diesem Grund kann der 3750X keine mit einem SGT gekennzeichneten Frames an die ASA senden. Stattdessen wird SXP verwendet. Dieses Protokoll ermöglicht es der ASA, Informationen über die Zuordnung zwischen den IP-Adressen und dem SGT vom Switch zu empfangen. Anhand dieser Informationen kann die ASA IP-Adressen SGTs zuordnen und auf der Grundlage von SGACL eine Entscheidung treffen.
Um den 3750X als Lautsprecher zu konfigurieren, geben Sie die folgenden Befehle ein:
cts sxp enable
cts sxp default source-ip 192.168.1.10
cts sxp default password cisco
cts sxp connection peer 192.168.1.1 password default mode local
Um die ASA als Listener zu konfigurieren, geben Sie die folgenden Befehle ein:
cts sxp enable
cts sxp default password *****
cts sxp default source-ip 192.168.1.1
cts sxp connection peer 192.168.1.10 password default mode local listener
Geben Sie den folgenden Befehl ein, um zu überprüfen, ob die ASA die Zuordnungen erhalten hat:
bsns-asa5510-17# show cts sxp sgt-map ipv4 detail
Total number of IP-SGT mappings : 2
Total number of IP-SGT mappings shown: 2
SGT : 2:VLAN10
IPv4 : 192.168.1.200
Peer IP : 192.168.1.10
Ins Num : 1
Status : Active
Seq Num : 49
SGT : 3:VLAN20
IPv4 : 192.168.2.200
Peer IP : 192.168.1.10
Ins Num : 1
Status : Active
Seq Num : 39
Wenn die ASA das eingehende Paket nun mit der Quell-IP-Adresse 192.168.1.200 empfängt, kann sie es wie ein SGT=2 behandeln. Für die Quell-IP-Adresse 192.168.200.2 kann sie wie von SGT=3 behandelt werden. Dasselbe gilt für die Ziel-IP-Adresse.
Datenverkehrsfilterung auf ASA mit SGT ACL
Nachfolgend wird die ASA-Konfiguration geprüft:
interface Ethernet0/0
nameif outside
security-level 0
ip address 192.168.1.1 255.255.255.0
!
interface Ethernet0/1
nameif inside
security-level 100
ip address 192.168.2.1 255.255.255.0
Eine ACL wird erstellt und auf die interne Schnittstelle angewendet. Es ermöglicht den gesamten ICMP-Datenverkehr von SGT=3 bis SGT=2 (auch als VLAN10 bezeichnet):
access-list inside extended permit icmp security-group tag 3 any security-group
name VLAN10 any
access-group inside in interface inside
Wenn Sie einen Ping von MS Windows XP mit der Quell-IP-Adresse 192.168.2.200 (SGT=3) an MS Windows 7 mit der IP-Adresse 192.168.1.200 (SGT=2) senden, stellt die ASA eine Verbindung her:
%ASA-6-302020: Built outbound ICMP connection for faddr 192.168.1.200/0
(2:VLAN10) gaddr 192.168.2.200/512 laddr 192.168.2.200/512(3:VLAN20)
Wenn Sie dasselbe mit Telnet versuchen, wird der Datenverkehr blockiert:
Deny tcp src inside:192.168.2.200/2478(3:VLAN20) dst outside:192.168.1.200/23
(2:VLAN10) by access-group "inside"
Auf der ASA gibt es weitere Konfigurationsoptionen. Es ist möglich, sowohl ein Sicherheits-Tag als auch eine IP-Adresse für die Quelle und das Ziel zu verwenden. Diese Regel ermöglicht den ICMP-Echo-Datenverkehr vom SGT-Tag = 3 und der IP-Adresse 192.168.2.200 zum SGT-Tag VLAN10 und zur Ziel-Host-Adresse 192.168.1.200:
access-list inside extended permit icmp security-group tag 3 host 192.168.2.200
security-group name VLAN10 host 192.168.1.200 echo
Dies kann auch mit Objektgruppen erreicht werden:
object-group security SGT-VLAN-10
security-group name VLAN10
object-group security SGT-VLAN-20
security-group tag 3
object-group network host1
network-object host 192.168.1.200
object-group network host2
network-object host 192.168.2.200
object-group service my-icmp-echo
service-object icmp echo
access-list inside extended permit object-group my-icmp-echo
object-group-security SGT-VLAN-20 object-group host2 object-group-security
SGT-VLAN-10 object-group host1
Datenverkehrsfilterung auf dem 3750X mit von der ISE (RBACL) heruntergeladenen Richtlinien
Es ist auch möglich, lokale Richtlinien auf dem Switch zu definieren. In diesem Beispiel werden jedoch Richtlinien dargestellt, die von der ISE heruntergeladen wurden. Auf der ASA definierte Richtlinien dürfen sowohl IP-Adressen als auch SGTs (und den Benutzernamen aus Active Directory) in einer Regel verwenden. Die auf dem Switch definierten Richtlinien (lokal und von der ISE) lassen nur SGTs zu. Wenn Sie IP-Adressen in Ihren Regeln verwenden müssen, wird die Filterung auf der ASA empfohlen.
Der ICMP-Datenverkehr zwischen MS Windows XP und MS Windows 7 wurde getestet. Hierfür müssen Sie das Standard-Gateway von ASA auf 3750X unter MS Windows ändern. Der 3750X verfügt über Routing-Schnittstellen und kann die Pakete routen:
interface Vlan10
ip address 192.168.1.10 255.255.255.0
!
interface Vlan20
ip address 192.168.2.10 255.255.255.0
Die Richtlinien werden bereits von der ISE heruntergeladen. Geben Sie den folgenden Befehl ein, um diese zu überprüfen:
bsns-3750-5#show cts role-based permissions
IPv4 Role-based permissions default:
Permit IP-00
IPv4 Role-based permissions from group 2:VLAN10 to group Unknown:
ICMP-20
IPv4 Role-based permissions from group 2:VLAN10 to group 2:VLAN10:
ICMP-20
IPv4 Role-based permissions from group 2:VLAN10 to group 3:VLAN20:
ICMP-20
Deny IP-00
Der Datenverkehr von VLAN10 (MS Windows 7) zu VLAN20 (MS Windows XP) unterliegt der ICMP-20 ACL, die von der ISE heruntergeladen wird:
bsns-3750-5#show ip access-lists ICMP-20
Role-based IP access list ICMP-20 (downloaded)
10 permit icmp
Geben Sie den folgenden Befehl ein, um die ACL zu überprüfen:
bsns-3750-5#show cts rbacl
CTS RBACL Policy
================
RBACL IP Version Supported: IPv4
name = Deny IP-00
IP protocol version = IPV4
refcnt = 2
flag = 0x41000000
stale = FALSE
RBACL ACEs:
deny ip
name = ICMP-20
IP protocol version = IPV4
refcnt = 6
flag = 0x41000000
stale = FALSE
RBACL ACEs:
permit icmp
name = Permit IP-00
IP protocol version = IPV4
refcnt = 2
flag = 0x41000000
stale = FALSE
RBACL ACEs:
permit ip
Geben Sie den folgenden Befehl ein, um die SGT-Zuordnung zu überprüfen und sicherzustellen, dass der Datenverkehr von beiden Hosts korrekt gekennzeichnet ist:
bsns-3750-5#show cts role-based sgt-map all
Active IP-SGT Bindings Information
IP Address SGT Source
============================================
192.168.1.200 2 LOCAL
192.168.2.200 3 LOCAL
IP-SGT Active Bindings Summary
============================================
Total number of LOCAL bindings = 2
Total number of active bindings = 2
ICMP von MS Windows 7 (SGT=2) zu MS Windows XP (SGT=3) funktioniert mit ACL ICMP-20 einwandfrei. Dies wird durch die Überprüfung der Zähler für den Datenverkehr von 2 bis 3 (15 zulässige Pakete) überprüft:
bsns-3750-5#show cts role-based counters
Role-based IPv4 counters
# '-' in hardware counters field indicates sharing among cells with identical
policies
From To SW-Denied HW-Denied SW-Permitted HW-Permitted
2 0 0 0 1695 224
2 2 0 - 0 -
* * 0 0 133258 132921
2 3 0 0 0 15
Wenn Sie versuchen, den Telnet-Zähler zu verwenden, nehmen die abgelehnten Pakete zu (dies ist für ICMP-20 ACL nicht zulässig):
bsns-3750-5#show cts role-based counters
Role-based IPv4 counters
# '-' in hardware counters field indicates sharing among cells with identical
policies
From To SW-Denied HW-Denied SW-Permitted HW-Permitted
2 0 0 0 1695 224
2 2 0 - 0 -
* * 0 0 133281 132969
2 3 0 2 0 15
Wenn Sie einen ACL-Eintrag mit dem log-Schlüsselwort (definiert auf der ISE) haben, werden die entsprechenden Paketdetails und durchgeführten Aktionen wie in jeder ACL mit dem log-Schlüsselwort protokolliert.
Überprüfung
Nachweisverfahren finden Sie in den einzelnen Konfigurationsabschnitten.
Fehlerbehebung
PAC-Bereitstellung
Bei der automatischen PAC-Bereitstellung können Probleme auftreten. Denken Sie daran, das pac-Schlüsselwort für den RADIUS-Server zu verwenden. Bei der automatischen PAC-Bereitstellung auf dem 3750X wird die EAP-FAST-Methode mit dem Extensible Authentication Protocol verwendet, wobei die interne Methode die EAP-MSCHAPv2-Authentifizierung (Challenge Handshake Authentication Protocol) von Microsoft verwendet. Beim Debuggen werden mehrere RADIUS-Nachrichten angezeigt, die Teil der EAP-FAST-Aushandlung sind, die zum Erstellen des sicheren Tunnels verwendet wird. Dabei wird EAP-MSCHAPv2 mit der konfigurierten ID und dem konfigurierten Kennwort für die Authentifizierung verwendet.
Die erste RADIUS-Anforderung verwendet AAA service-type=cts-pac-provisioning, um die ISE darüber zu informieren, dass es sich um eine PAC-Anforderung handelt.
bsns-3750-5#debug cts provisioning events
bsns-3750-5#debug cts provisioning packets
*Mar 1 09:55:11.997: CTS-provisioning: New session socket: src=
10.48.66.109:57516 dst=10.48.66.129:1645
*Mar 1 09:55:11.997: CTS-provisioning: Sending EAP Response/Identity to
10.48.66.129
*Mar 1 09:55:11.997: CTS-provisioning: OUTGOING RADIUS msg to 10.48.66.129:
*Mar 1 09:55:11.997: CTS-provisioning: INCOMING RADIUS msg from 10.48.66.129:
*Mar 1 09:55:11.997: CTS-provisioning: Received RADIUS challenge from
10.48.66.129.
*Mar 1 09:55:12.006: CTS-provisioning: Received TX_PKT from EAP method
*Mar 1 09:55:12.006: CTS-provisioning: Sending EAPFAST response to
10.48.66.129
*Mar 1 09:55:12.006: CTS-provisioning: OUTGOING RADIUS msg to 10.48.66.129:
*Mar 1 09:55:12.106: CTS-provisioning: INCOMING RADIUS msg from 10.48.66.129:
*Mar 1 09:55:12.115: CTS-provisioning: Received RADIUS challenge from
10.48.66.129.
*Mar 1 09:55:12.744: CTS-provisioning: Received TX_PKT from EAP method
*Mar 1 09:55:12.744: CTS-provisioning: Sending EAPFAST response to
10.48.66.129
*Mar 1 09:55:12.744: CTS-provisioning: OUTGOING RADIUS msg to 10.48.66.129:
*Mar 1 09:55:12.844: CTS-provisioning: INCOMING RADIUS msg from 10.48.66.129:
*Mar 1 09:55:12.844: CTS-provisioning: Received RADIUS challenge from
10.48.66.129.
*Mar 1 09:55:12.853: CTS-provisioning: Received TX_PKT from EAP method
*Mar 1 09:55:12.853: CTS-provisioning: Sending EAPFAST response to 10.48.66.129
*Mar 1 09:55:12.853: CTS-provisioning: OUTGOING RADIUS msg to 10.48.66.129:
*Mar 1 09:55:12.853: CTS-provisioning: INCOMING RADIUS msg from 10.48.66.129:
*Mar 1 09:55:12.861: CTS-provisioning: Received RADIUS challenge from
10.48.66.129.
*Mar 1 09:55:12.861: CTS-provisioning: Received TX_PKT from EAP method
*Mar 1 09:55:12.861: CTS-provisioning: Sending EAPFAST response to 10.48.66.129
*Mar 1 09:55:12.861: CTS-provisioning: OUTGOING RADIUS msg to 10.48.66.129:
*Mar 1 09:55:12.878: CTS-provisioning: INCOMING RADIUS msg from 10.48.66.129:
*Mar 1 09:55:12.878: CTS-provisioning: Received RADIUS challenge from
10.48.66.129.
*Mar 1 09:55:12.886: CTS-provisioning: Received TX_PKT from EAP method
*Mar 1 09:55:12.886: CTS-provisioning: Sending EAPFAST response to 10.48.66.129
*Mar 1 09:55:12.886: CTS-provisioning: OUTGOING RADIUS msg to 10.48.66.129:
*Mar 1 09:55:12.895: CTS-provisioning: INCOMING RADIUS msg from 10.48.66.129:
*Mar 1 09:55:12.895: CTS-provisioning: Received RADIUS challenge from
10.48.66.129.
*Mar 1 09:55:12.895: CTS-provisioning: Received TX_PKT from EAP method
*Mar 1 09:55:12.895: CTS-provisioning: Sending EAPFAST response to 10.48.66.129
*Mar 1 09:55:12.903: CTS-provisioning: OUTGOING RADIUS msg to 10.48.66.129:
*Mar 1 09:55:12.912: CTS-provisioning: INCOMING RADIUS msg from 10.48.66.129:
*Mar 1 09:55:12.912: CTS-provisioning: Received RADIUS challenge from
10.48.66.129.
*Mar 1 09:55:12.920: CTS-provisioning: Received TX_PKT from EAP method
*Mar 1 09:55:12.920: CTS-provisioning: Sending EAPFAST response to 10.48.66.129
*Mar 1 09:55:12.920: CTS-provisioning: OUTGOING RADIUS msg to 10.48.66.129:
*Mar 1 09:55:12.928: CTS-provisioning: INCOMING RADIUS msg from 10.48.66.129:
*Mar 1 09:55:12.928: CTS-provisioning: Received RADIUS challenge from
10.48.66.129.
*Mar 1 09:55:12.970: CTS-pac-refresh: PAC C40A15A339286CEAC28A50DBBAC59784
refresh timer has been set for 20y30w
*Mar 1 09:55:12.970: CTS-provisioning: Ignoring key data.
*Mar 1 09:55:12.979: CTS-provisioning: Received TX_PKT from EAP method
*Mar 1 09:55:12.979: CTS-provisioning: Sending EAPFAST response to 10.48.66.129
*Mar 1 09:55:12.979: CTS-provisioning: OUTGOING RADIUS msg to 10.48.66.129:
*Mar 1 09:55:12.995: CTS-provisioning: INCOMING RADIUS msg from 10.48.66.129:
*Mar 1 09:55:12.995: CTS-provisioning: Received RADIUS reject from 10.48.66.129.
*Mar 1 09:55:12.995: CTS-provisioning: Successfully obtained PAC for A-ID
c40a15a339286ceac28a50dbbac59784
*Mar 1 09:55:12.995: CTS-provisioning: cts_provi_server_cleanup: 10.48.66.129
*Mar 1 09:55:12.995: CTS-provisioning: work complete, process terminating.
Das RADIUS-Ablehnen am Ende der Ausgabe wird erwartet, da Sie PAC bereits empfangen haben und keinen weiteren Authentifizierungsprozess durchgeführt haben.
Beachten Sie, dass PAC für alle anderen Kommunikationen mit der ISE erforderlich ist. Wenn dies jedoch nicht der Fall ist, versucht der Switch dennoch, die Umgebung oder die Richtlinien zu aktualisieren, wenn er konfiguriert ist. Anschließend fügt er cts-opaqueue (PAC) nicht an die RADIUS-Anforderungen an, wodurch die Fehler verursacht werden.
Wenn Ihr PAC-Schlüssel falsch ist, wird diese Fehlermeldung auf der ISE angezeigt:
The Message-Authenticator RADIUS attribute is invalid
Sie sehen auch diese Ausgabe von debugs (debug cts provisioning + debug radius) auf dem Switch, wenn Ihr PAC-Schlüssel falsch ist:
Apr 20 10:07:11.768: CTS-provisioning: Sending EAP Response/Identity t
Apr 20 10:07:15.325: RADIUS(0000024B): Request timed out!
Apr 20 10:07:15.325: RADIUS: No response from (10.62.84.224:1645,1646) for
id 1645/37
Wenn Sie die Konvention des modernen Radius-Servers verwenden, wird Folgendes angezeigt:
radius server KRK-ISE
address ipv4 10.62.84.224 auth-port 1645 acct-port 1646
pac key CISCO
Nach erfolgreicher PAC-Bereitstellung wird auf der ISE Folgendes angezeigt:
Umgebungsaktualisierung
Die Umgebungsaktualisierung wird verwendet, um grundlegende Daten von der ISE zu erhalten, die die SGT-Nummer und den Namen enthalten. Auf Paketebene werden nur drei RADIUS-Anforderungen und -Antworten mit Attributen angezeigt.
Bei der ersten Anforderung erhält der Switch den Namen der CTSServerlist. Für die zweite erhält er die Details für diese Liste, für die letzte alle SGTs mit Tags und Namen:
Hier sehen Sie das Standard-SGT 0, ffff sowie zwei benutzerdefinierte Tags: SGT-Tag 2 heißt VLAN10 und SGT-Tag 3 heißt VLAN20.
Auf dem 3750X sollten Debugging-Meldungen für alle drei RADIUS-Antworten sowie die entsprechenden Listen, Listendetails und die spezifische SGT-interne Liste angezeigt werden:
bsns-3750-5#debug cts environment-data all
*Mar 1 10:05:07.454: CTS env-data: cleanup mcast SGT table
*Mar 1 10:05:18.057: CTS env-data: Force environment-data refresh
*Mar 1 10:05:18.057: CTS env-data: download transport-type =
CTS_TRANSPORT_IP_UDP
*Mar 1 10:05:18.057: cts_env_data START: during state env_data_complete,
got event 0(env_data_request)
*Mar 1 10:05:18.057: @@@ cts_env_data START: env_data_complete ->
env_data_waiting_rsp
*Mar 1 10:05:18.057: env_data_waiting_rsp_enter: state = WAITING_RESPONSE
*Mar 1 10:05:18.057: env_data_request_action: state = WAITING_RESPONSE
*Mar 1 10:05:18.057: cts_env_data_is_complete: FALSE, req(x0), rec(x0),
expect(x81), complete1(x85), complete2(xB5), complete3(x28B5)
*Mar 1 10:05:18.057: cts_aaa_req_setup: (CTS env-data)Private group appears DEAD,
attempt public group
*Mar 1 10:05:18.057: cts_aaa_req_setup: (CTS env-data)CTS_TRANSPORT_IP_UDP
*Mar 1 10:05:18.057: cts_aaa_req_setup: (CTS env-data)AAA req(x7C3DF10)
*Mar 1 10:05:18.057: cts_aaa_attr_add: AAA req(0x7C3DF10)
*Mar 1 10:05:18.057: username = #CTSREQUEST#
*Mar 1 10:05:18.057: cts-environment-data = 3750X
*Mar 1 10:05:18.057: cts_aaa_req_send: AAA req(0x7C3DF10) successfully sent to AAA.
*Mar 1 10:05:18.083: cts_aaa_callback: (CTS env-data)AAA req(0x7C3DF10)
response success
*Mar 1 10:05:18.083: AAA attr: Unknown type (447).
*Mar 1 10:05:18.083: AAA attr: Unknown type (220).
*Mar 1 10:05:18.083: AAA attr: Unknown type (275).
*Mar 1 10:05:18.083: AAA attr: server-list = CTSServerList1-0001.
*Mar 1 10:05:18.083: AAA attr: security-group-tag = 0000-00.
*Mar 1 10:05:18.083: AAA attr: environment-data-expiry = 86400.
*Mar 1 10:05:18.083: AAA attr: security-group-table = 0001-5.
*Mar 1 10:05:18.083: CTS env-data: Receiving AAA attributes
CTS_AAA_SLIST
slist name(CTSServerList1) received in 1st Access-Accept
slist name(CTSServerList1) created
CTS_AAA_SECURITY_GROUP_TAG - SGT = unicast-unknown-00
CTS_AAA_ENVIRONMENT_DATA_EXPIRY = 86400.
CTS_AAA_SGT_NAME_LIST
table(0001) received in 1st Access-Accept
old name(), gen()
new name(0001), gen(50)
CTS_AAA_DATA_END
*Mar 1 10:05:18.083: cts_env_data WAITING_RESPONSE: during state
env_data_waiting_rsp, got event 1(env_data_received)
*Mar 1 10:05:18.083: @@@ cts_env_data WAITING_RESPONSE: env_data_waiting_rsp ->
env_data_assessing
*Mar 1 10:05:18.083: env_data_assessing_enter: state = ASSESSING
*Mar 1 10:05:18.083: env_data_assessing_action: state = ASSESSING
*Mar 1 10:05:18.083: cts_env_data_is_complete: FALSE, req(x1089), rec(xC83),
expect(x28B5), complete1(x85), complete2(xB5), complete3(x28B5)
*Mar 1 10:05:18.083: cts_env_data ASSESSING: during state env_data_assessing,
got event 3(env_data_incomplete)
*Mar 1 10:05:18.083: @@@ cts_env_data ASSESSING: env_data_assessing ->
env_data_waiting_rsp
*Mar 1 10:05:18.083: env_data_waiting_rsp_enter: state = WAITING_RESPONSE
*Mar 1 10:05:18.083: env_data_request_action: state = WAITING_RESPONSE
*Mar 1 10:05:18.083: cts_env_data_is_complete: FALSE, req(x1089), rec(xC83),
expect(x28B5), complete1(x85), complete2(xB5), complete3(x28B5)
*Mar 1 10:05:18.083: cts_aaa_req_setup: (CTS env-data)Private group appears DEAD,
attempt public group
*Mar 1 10:05:18.083: cts_aaa_req_setup: (CTS env-data)CTS_TRANSPORT_IP_UDP
*Mar 1 10:05:18.083: cts_aaa_req_setup: (CTS env-data)AAA req(x792FFD0)
*Mar 1 10:05:18.083: cts_aaa_attr_add: AAA req(0x792FFD0)
*Mar 1 10:05:18.091: username = #CTSREQUEST#
*Mar 1 10:05:18.091: cts-server-list = CTSServerList1
*Mar 1 10:05:18.091: cts_aaa_req_send: AAA req(0x792FFD0) successfully sent to AAA.
*Mar 1 10:05:18.099: cts_aaa_callback: (CTS env-data)AAA req(0x792FFD0)
response success
*Mar 1 10:05:18.099: AAA attr: Unknown type (447).
*Mar 1 10:05:18.099: AAA attr: Unknown type (220).
*Mar 1 10:05:18.099: AAA attr: Unknown type (275).
*Mar 1 10:05:18.099: AAA attr: server-list = CTSServerList1-0001.
*Mar 1 10:05:18.099: AAA attr: server = c40a15a339286ceac28a50dbbac59784:
10.48.66.129:1812.
*Mar 1 10:05:18.099: CTS env-data: Receiving AAA attributes
CTS_AAA_SLIST
2nd Access-Accept slist name(CTSServerList1), gen(0001)
CTS_AAA_SERVERS
server (c40a15a339286ceac28a50dbbac59784:10.48.66.129:1812) added
CTS_AAA_DATA_END
*Mar 1 10:05:18.099: cts_env_data WAITING_RESPONSE: during state
env_data_waiting_rsp, got event 1(env_data_received)
*Mar 1 10:05:18.099: @@@ cts_env_data WAITING_RESPONSE: env_data_waiting_rsp ->
env_data_assessing
*Mar 1 10:05:18.099: env_data_assessing_enter: state = ASSESSING
*Mar 1 10:05:18.099: env_data_assessing_action: state = ASSESSING
*Mar 1 10:05:18.099: cts_env_data_is_complete: FALSE, req(x108D), rec(xC87),
expect(x28B5), complete1(x85), complete2(xB5), complete3(x28B5)
*Mar 1 10:05:18.099: cts_env_data ASSESSING: during state env_data_assessing,
got event 3(env_data_incomplete)
*Mar 1 10:05:18.099: @@@ cts_env_data ASSESSING: env_data_assessing ->
env_data_waiting_rsp
*Mar 1 10:05:18.099: env_data_waiting_rsp_enter: state = WAITING_RESPONSE
*Mar 1 10:05:18.099: env_data_request_action: state = WAITING_RESPONSE
*Mar 1 10:05:18.099: cts_env_data_is_complete: FALSE, req(x108D), rec(xC87),
expect(x28B5), complete1(x85), complete2(xB5), complete3(x28B5)
*Mar 1 10:05:18.099: cts_aaa_req_setup: (CTS env-data)Using private server group
*Mar 1 10:05:18.099: cts_aaa_req_setup: (CTS env-data)CTS_TRANSPORT_IP_UDP
*Mar 1 10:05:18.099: cts_aaa_req_setup: (CTS env-data)AAA req(x7A6C4AC)
*Mar 1 10:05:18.099: cts_aaa_attr_add: AAA req(0x7A6C4AC)
*Mar 1 10:05:18.099: username = #CTSREQUEST#
*Mar 1 10:05:18.099: cts-security-group-table = 0001
*Mar 1 10:05:18.099: cts_aaa_req_send: AAA req(0x7A6C4AC) successfully sent to AAA.
*Mar 1 10:05:18.108: cts_aaa_callback: (CTS env-data)AAA req(0x7A6C4AC)
response success
*Mar 1 10:05:18.108: AAA attr: Unknown type (447).
*Mar 1 10:05:18.108: AAA attr: Unknown type (220).
*Mar 1 10:05:18.108: AAA attr: Unknown type (275).
*Mar 1 10:05:18.108: AAA attr: security-group-table = 0001-5.
*Mar 1 10:05:18.108: AAA attr: security-group-info = 0-0-00-Unknown.
*Mar 1 10:05:18.108: AAA attr: security-group-info = ffff-0-00-ANY.
*Mar 1 10:05:18.108: AAA attr: security-group-info = 2-0-00-VLAN10.
*Mar 1 10:05:18.108: AAA attr: security-group-info = 3-0-00-VLAN20.
*Mar 1 10:05:18.108: CTS env-data: Receiving AAA attributes
CTS_AAA_SGT_NAME_LIST
table(0001) received in 2nd Access-Accept
old name(0001), gen(50)
new name(0001), gen(50)
CTS_AAA_SGT_NAME_INBOUND - SGT = unicast-unknown-00
flag (128) server name (Unknown) added
name (0001), request (1), receive (1)
Setting SG Name receving bit CTS_ENV_DATA_SGT_NAME_ENTRY on
CTS_AAA_SGT_NAME_INBOUND - SGT = unicast-default-00
flag (128) server name (ANY) added
name (0001), request (1), receive (1)
Setting SG Name receving bit CTS_ENV_DATA_SGT_NAME_ENTRY on
CTS_AAA_SGT_NAME_INBOUND - SGT = 2-00
flag (128) server name (VLAN10) added
name (0001), request (1), receive (1)
Setting SG Name receving bit CTS_ENV_DATA_SGT_NAME_ENTRY on
CTS_AAA_SGT_NAME_INBOUND - SGT = 3-00
flag (128) server name (VLAN20) added
name (0001), request (1), receive (1)
Setting SG Name receving bit CTS_ENV_DATA_SGT_NAME_ENTRY on
CTS_AAA_DATA_END
*Mar 1 10:05:18.108: cts_env_data WAITING_RESPONSE: during state
env_data_waiting_rsp, got event 1(env_data_received)
*Mar 1 10:05:18.108: @@@ cts_env_data WAITING_RESPONSE: env_data_waiting_rsp ->
env_data_assessing
*Mar 1 10:05:18.108: env_data_assessing_enter: state = ASSESSING
*Mar 1 10:05:18.108: env_data_assessing_action: state = ASSESSING
*Mar 1 10:05:18.116: cts_env_data_is_complete: TRUE, req(x2085), rec(x2C87),
expect(x81), complete1(x85), complete2(xB5), complete3(x28B5)
*Mar 1 10:05:18.116: cts_env_data ASSESSING: during state env_data_assessing,
got event 4(env_data_complete)
*Mar 1 10:05:18.116: @@@ cts_env_data ASSESSING: env_data_assessing ->
env_data_complete
*Mar 1 10:05:18.116: env_data_complete_enter: state = COMPLETE
*Mar 1 10:05:18.116: env_data_install_action: state = COMPLETE
Richtlinienaktualisierung
Die Richtlinienaktualisierung wird nur auf dem Switch unterstützt. Sie ähnelt der Umgebungsaktualisierung. Dies sind lediglich RADIUS-Anforderungen und -Akzepte.
Der Switch fordert alle ACLs in der Standardliste an. Anschließend wird für jede nicht aktuelle (oder nicht vorhandene) ACL eine weitere Anforderung gesendet, um die Details abzurufen.
Wenn Sie ICMP-20 ACL anfordern, sehen Sie folgendes Beispiel:
Denken Sie daran, dass Sie CTS-rollenbasierte Durchsetzung konfigurieren müssen, um diese ACL durchzusetzen.
Debugs geben an, ob Änderungen (basierend auf der Generierung-ID) vorgenommen werden. In diesem Fall können Sie die alte Richtlinie bei Bedarf deinstallieren und eine neue installieren. Dazu gehört auch die ASIC-Programmierung (Hardware-Unterstützung).
bsns-3750-5#debug cts all
Mar 30 02:39:37.151: CTS authz entry: peer(Unknown-2) Receiving AAA attributes
rcv rbacl list: flags: req(81)rcv(0)wait(80)prev(0)install(880)
- SGT = 2-01:VLAN10
- SGT = 2-01:VLAN10
current arg_cnt=8, expected_num_args=11
3rd Access-Accept rbacl received name(ICMP), gen(20)
received_policyp->sgt(2-01:VLAN10)
existing sgt_policy(73FFDB4) sgt(2-01:VLAN10)
RBACL name(ICMP-20)flag(40000000) already exists
acl_listp(740266C) old_acl_infop(0),exist_rbacl_type(0)
CTS_AAA_AUTHORIZATION_EXPIRY = 86400.
CTS_AAA_DATA_END
Mar 30 02:39:37.176: cts_authz_entry_complete_action: Policy download complete -
peer(Unknown-2) SGT(2-01:VLAN10) status(RBACL-POLICY SUCCEEDED)
Mar 30 02:39:37.176: cts_authz_rbacl_uninstall_cb:
Mar 30 02:39:37.176: uninstall cb_ctx:
Mar 30 02:39:37.176: session_hdl = F1000003
Mar 30 02:39:37.176: sgt_policyp = 73FFDB4, sgt=(2-01:VLAN10), magic(BABECABB)
Mar 30 02:39:37.176: ip_version = IPV6
Mar 30 02:39:37.176: src-or-dst = BOTH
Mar 30 02:39:37.176: wait_rbm_install_ip_ver(0)
Mar 30 02:39:37.176: wait_rbm_uninstall_ip_ver(C0000000)
Mar 30 02:39:37.176: cts_authz_rbacl_uninstall_cb:
Mar 30 02:39:37.176: uninstall cb_ctx:
Mar 30 02:39:37.176: session_hdl = F1000003
Mar 30 02:39:37.176: sgt_policyp = 73FFDB4, sgt=(2-01:VLAN10), magic(BABECABB)
Mar 30 02:39:37.176: ip_version = IPV4
Mar 30 02:39:37.176: src-or-dst = BOTH
Mar 30 02:39:37.176: wait_rbm_install_ip_ver(0)
Mar 30 02:39:37.176: wait_rbm_uninstall_ip_ver(40000000)
Mar 30 02:39:37.210: install cb_ctx:
Mar 30 02:39:37.210: session_hdl = F1000003
Mar 30 02:39:37.210: sgt_policyp = 73FFDB4, sgt=(2-01:VLAN10), magic(BABECABB)
Mar 30 02:39:37.210: ip_version = IPV6
Mar 30 02:39:37.210: src-or-dst = SRC
Mar 30 02:39:37.210: wait_rbm_install_ip_ver(C0000000)
Mar 30 02:39:37.210: wait_rbm_uninstall_ip_ver(0)
Mar 30 02:39:37.210: cts_authz_rbacl_install_cb: Waiting for more RBM callback
for remaining IP version(40000000) RBACL policy(73FFDB4) for SGT(2-01:VLAN10)
flag(41400001)
Mar 30 02:39:37.210: cts_authz_rbacl_install_cb:
Mar 30 02:39:37.210: install cb_ctx:
Mar 30 02:39:37.210: session_hdl = F1000003
Mar 30 02:39:37.210: sgt_policyp = 73FFDB4, sgt=(2-01:VLAN10), magic(BABECABB)
Mar 30 02:39:37.210: ip_version = IPV4
Mar 30 02:39:37.210: src-or-dst = SRC
Mar 30 02:39:37.210: wait_rbm_install_ip_ver(40000000)
Mar 30 02:39:37.210: wait_rbm_uninstall_ip_ver(0)
Mar 30 02:39:37.210: cts_authz_rbacl_install_cb: Program RBACL policy(73FFDB4)
for SGT(2-01:VLAN10) flag(41400001) success
SXP-Exchange
Das SXP-Update wird durch den IP-Geräte-Tracking-Code ausgelöst, der die IP-Adresse des Geräts ermittelt. Anschließend wird das Short Message Peer-to-Peer (SMPP)-Protokoll verwendet, um die Updates zu senden. Die TCP-Option 19 für die Authentifizierung entspricht Border Gateway Protocol (BGP). Die SMPP-Nutzlast ist nicht verschlüsselt. Wireshark hat keinen richtigen Decoder für die SMPP-Nutzlast, aber es ist einfach, darin Daten zu finden:
- Die erste, c0 a8 01 c8, ist 192.168.1.200 und hat das Tag 2.
- Die zweite, c0 a8 02 c8, ist 192.168.2.200 und hat das Tag 3.
- Die dritte, c0 a8 0a 02, ist 192.168.10.2 und hat das Tag 4 (dieses wurde verwendet, um das Telefon SGT=4 zu testen)
Hier sind einige Fehlerbehebungen auf dem 3750X, nachdem die IP-Geräteverfolgung die IP-Adresse von MS Windows 7 findet:
bsns-3750-5#debug cts sxp message
bsns-3750-5#debug cts sxp internal
bsns-3750-5#debug cts sxp conn
bsns-3750-5#debug cts sxp mdb
bsns-3750-5#debug cts sxp error
Apr 7 00:39:06.874: CTS-SXP-CONN:sxp_process_message_event = CTS_SXPMSG_REQUEST
Apr 7 00:39:06.874: CTS-SXP-CONN:sxp_process_request CTS_SXPMSG_REQ_CONN_NVGEN
Apr 7 00:39:06.874: CTS-SXP-CONN:cts_get_next_sxpconn_cli
Apr 7 00:39:06.874: CTS-SXP-CONN:cts_get_next_sxpconn_cli
Apr 7 00:39:06.874: CTS-SXP-INTNL:sxp_process_request boolean set
Apr 7 00:39:06.874: CTS-SXP-INTNL:sxp_send_request set boolean after
Apr 7 00:40:05.418: CTS-SXP-CONN:is_cts_sxp_rf_active
Apr 7 00:40:05.418: CTS-SXP-MDB:sxp_export_ipsgt_change 192.168.1.200/32 add 1
Nachfolgend finden Sie die entsprechenden Fehlerbehebungen auf der ASA:
bsns-asa5510-17# debug cts sxp all
%ASA-7-776018: CTS SXP: Binding 192.168.1.200->2:VLAN10 from peer 192.168.1.10
(instance 1) added in SXP database.
%ASA-7-776019: CTS SXP: Binding 192.168.1.200->2:VLAN10 added. Update binding
manager.
%ASA-6-776251: CTS SGT-MAP: Binding 192.168.1.200->2:VLAN10 from SXP added to
binding manager.
%ASA-7-776014: CTS SXP: SXP received binding forwarding request (add) binding
192.168.1.200->2:VLAN10.
Um mehr Debugging-Meldungen auf dem ASA-Gerät anzuzeigen, können Sie die Debugging-Ausführlichkeitsstufe aktivieren:
bsns-asa5510-17# debug cts condition level detail
debug cts condition level detail is enable
SGACL auf der ASA
Nachdem die ASA die von SXP empfangenen SGT-Zuordnungen korrekt installiert hat, sollte die ACL der Sicherheitsgruppen einwandfrei funktionieren. Wenn Probleme mit der Zuordnung auftreten, geben Sie Folgendes ein:
bsns-asa5510-17# debug cts sgt-map
Die ACL für die Sicherheitsgruppe funktioniert genauso wie für die IP-Adresse oder die Benutzeridentität. Die Protokolle enthüllen Probleme und den genauen Eintrag der Zugriffskontrollliste, die getroffen wurde.
Hier ist ein Ping von MS Windows XP zu MS Windows 7, der anzeigt, dass der Packet Tracer richtig funktioniert:
bsns-asa5510-17# packet-tracer input inside icmp 192.168.2.200 8 0 192.168.1.200
detailed
<output ommitted>
Phase: 2
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group inside in interface inside
access-list inside extended permit icmp security-group tag 3 any security-group
name VLAN10 any
Additional Information:
Forward Flow based lookup yields rule:
in id=0xaaf2ae80, priority=13, domain=permit, deny=false
hits=185, user_data=0xaa2f5040, cs_id=0x0, use_real_addr, flags=0x0,
protocol=1
src ip/id=0.0.0.0, mask=0.0.0.0, icmp-type=0, tag=3:VLAN20
dst ip/id=0.0.0.0, mask=0.0.0.0, icmp-code=0, tag=2:VLAN10, dscp=0x0
input_ifc=inside, output_ifc=any
<output ommitted>
Zugehörige Informationen
Revisionsverlauf
| Überarbeitung | Veröffentlichungsdatum | Kommentare |
|---|---|---|
1.0 |
04-Sep-2013 |
Erstveröffentlichung |
FeedbackCisco kontaktieren
- Eine Supportanfrage öffnen
- (Erfordert einen Cisco Servicevertrag)
