Konfigurieren von IPSec zwischen einem Microsoft Windows 2000-Server und einem Cisco Gerät

Einführung

In diesem Dokument wird veranschaulicht, wie ein IPSec-Tunnel mit vorinstallierten Schlüsseln erstellt wird, um zwei privaten Netzwerken beizutreten: ein privates Netzwerk (192.168.l.X) innerhalb eines Cisco Geräts und ein privates Netzwerk (10.32.50.X) innerhalb des Microsoft 2000-Servers. Wir gehen davon aus, dass der Datenverkehr vom Cisco Gerät und innerhalb des 2000-Servers zum Internet (hier durch die Netzwerke 172.18.124.X dargestellt) vor Beginn dieser Konfiguration fließt.

Ausführliche Informationen zur Konfiguration des Microsoft Windows 2000-Servers finden Sie auf der Microsoft-Website: http://support.microsoft.com/support/kb/articles/Q252/7/35.ASP

Bevor Sie beginnen

Konventionen

Weitere Informationen zu Dokumentkonventionen finden Sie in den Cisco Technical Tips Conventions.

Voraussetzungen

Für dieses Dokument bestehen keine besonderen Voraussetzungen.

Verwendete Komponenten

Diese Konfigurationen wurden mit den unten stehenden Software- und Hardwareversionen entwickelt und getestet.

• Microsoft Windows 2000 Server 5.00.2195

• Cisco 3640 Router mit Cisco IOS® Software-Version c3640-ik2o3s-mz.121-5.T.bin

• Cisco Secure PIX Firewall mit PIX Software Version 5.2.1

• Cisco VPN 3000 Concentrator mit VPN 3000 Concentrator Software Version 2.5.2.F

• Cisco VPN 5000 Concentrator mit VPN 500 Concentrator Software Version 5.2.19

Die in diesem Dokument enthaltenen Informationen wurden aus Geräten in einer bestimmten Laborumgebung erstellt. Alle in diesem Dokument verwendeten Geräte haben mit einer leeren (Standard-)Konfiguration begonnen. Wenn Sie in einem Live-Netzwerk arbeiten, stellen Sie sicher, dass Sie die potenziellen Auswirkungen eines Befehls verstehen, bevor Sie es verwenden.

Netzwerkdiagramm

In diesem Dokument wird die im Diagramm unten dargestellte Netzwerkeinrichtung verwendet.

Konfigurieren des Microsoft Windows 2000-Servers für die Arbeit mit Cisco Geräten

Durchgeführte Aufgaben

Dieses Diagramm zeigt die in der Microsoft Windows 2000-Serverkonfiguration ausgeführten Aufgaben:

Schrittweise Anleitung

Wenn Sie die Konfigurationsanweisungen auf der Microsoft-Website befolgt haben, überprüfen Sie anhand der folgenden Schritte, ob Ihre Konfiguration mit Cisco Geräten kompatibel ist. Kommentare und Änderungen werden mit den Screenshots vermerkt.

1. Klicken Sie auf dem Microsoft Windows 2000-Server auf Start > Ausführen > secpol.msc, und überprüfen Sie die Informationen auf den folgenden Bildschirmen.

   Nachdem die Anweisungen auf der Microsoft-Website zur Konfiguration eines 2000-Servers verwendet wurden, wurden die folgenden Tunnelinformationen angezeigt.

   Hinweis: Die Beispielregel heißt "to_cisco".



2. Diese Beispielregel enthält zwei Filter: Microsoft-Cisco und Cisco-Microsoft.



3. Wählen Sie die Cisco-Microsoft IP-Sicherheitsregel aus, und klicken Sie dann auf Bearbeiten, um die IP-Filterlisten anzuzeigen/hinzuzufügen/zu bearbeiten.

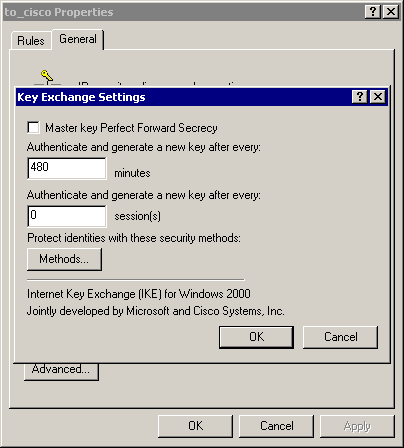

4. Die Registerkarte Allgemein > Erweitert der Regel hat die IKE-Lebensdauer (480 Minuten = 28.800 Sekunden):



5. Die Registerkarte Allgemein > Erweitert > Methoden enthält die IKE-Verschlüsselungsmethode (DES), IKE-Hashing (SHA1) und die Diffie-Helman-Gruppe (Niedrig(1)):



6. Jeder Filter hat fünf Registerkarten:

   1. Authentifizierungsmethoden (vorinstallierte Schlüssel für Internet Key Exchange [IKE]):



   2. Verbindungstyp (LAN):



   3. Filteraktion (IPSec):



      Wählen Sie Filteraktion > IPSec-Tunnel > Bearbeiten > Bearbeiten, und klicken Sie auf Benutzerdefiniert:



      Klicken Sie auf Einstellungen - IPSec transformiert und IPSec-Lebensdauer:



   4. IP-Filterliste - Zu verschlüsselnde Quell- und Zielnetzwerke:

      Für Cisco-Microsoft:



      Für Microsoft-Cisco:



   5. Tunneleinstellung - Verschlüsselungs-Peers:

      Für Cisco-Microsoft:



      Für Microsoft-Cisco:



Konfigurieren der Cisco Geräte

Konfigurieren Sie die Cisco Router-, PIX- und VPN-Konzentratoren wie in den folgenden Beispielen gezeigt.

• Cisco Router 3640

• PIX

• VPN 3000-Konzentrator

• VPN 5000 Concentrator

Konfigurieren des Cisco 3640 Routers

Current configuration : 1840 bytes
!
version 12.1
no service single-slot-reload-enable
service timestamps debug uptime
service timestamps log uptime
no service password-encryption
!
hostname moss
!
logging rate-limit console 10 except errors
!
ip subnet-zero
!
no ip finger
!
ip audit notify log
ip audit po max-events 100
!
crypto isakmp policy 1

!--- The following are IOS defaults so they do not appear: !--- IKE encryption method

encryption des

!--- IKE hashing

hash sha

!--- Diffie-Hellman group

group 1

!--- Authentication method

authentication pre-share

!--- IKE lifetime

lifetime 28800

!--- encryption peer

crypto isakmp key cisco123 address 172.18.124.157
!

!--- The following is the IOS default so it does not appear: !--- IPSec lifetime

crypto ipsec security-association lifetime seconds 3600
!

!--- IPSec transforms

crypto ipsec transform-set rtpset esp-des esp-md5-hmac
!
crypto map rtp 1 ipsec-isakmp

!--- Encryption peer

set peer 172.18.124.157
set transform-set rtpset

!--- Source/Destination networks defined

match address 115
!
call rsvp-sync
!
interface Ethernet0/0
ip address 192.168.1.1 255.255.255.0
ip nat inside
half-duplex
!
interface Ethernet0/1
ip address 172.18.124.35 255.255.255.240
ip nat outside
half-duplex
crypto map rtp
!
ip nat pool INTERNET 172.18.124.35 172.18.124.35 netmask 255.255.255.240
ip nat inside source route-map nonat pool INTERNET
ip classless
ip route 0.0.0.0 0.0.0.0 172.18.124.36
no ip http server
!
access-list 101 deny ip 192.168.1.0 0.0.0.255 10.32.50.0 0.0.0.255
access-list 101 permit ip 192.168.1.0 0.0.0.255 any

!--- Source/Destination networks defined

access-list 115 permit ip 192.168.1.0 0.0.0.255 10.32.50.0 0.0.0.255
access-list 115 deny ip 192.168.1.0 0.0.0.255 any
route-map nonat permit 10
match ip address 101
!
line con 0
transport input none
line 65 94
line aux 0
line vty 0 4
!
end

Konfigurieren von PIX

PIX Version 5.2(1)
nameif ethernet0 outside security0
nameif ethernet1 inside security100
enable password 8Ry2YjIyt7RRXU24 encrypted
passwd 2KFQnbNIdI.2KYOU encrypted
hostname pixfirewall
fixup protocol ftp 21
fixup protocol http 80
fixup protocol h323 1720
fixup protocol rsh 514
fixup protocol smtp 25
fixup protocol sqlnet 1521
fixup protocol sip 5060
names

!--- Source/Destination networks defined

access-list 115 permit ip 192.168.1.0 255.255.255.0 10.32.50.0 255.255.255.0
access-list 115 deny ip 192.168.1.0 255.255.255.0 any
pager lines 24
logging on
no logging timestamp
no logging standby
no logging console
no logging monitor
no logging buffered
no logging trap
no logging history
logging facility 20
logging queue 512
interface ethernet0 auto
interface ethernet1 10baset
mtu outside 1500
mtu inside 1500
ip address outside 172.18.124.35 255.255.255.240
ip address inside 192.168.1.1 255.255.255.0
ip audit info action alarm
ip audit attack action alarm
no failover
failover timeout 0:00:00
failover poll 15
failover ip address outside 0.0.0.0
failover ip address inside 0.0.0.0
arp timeout 14400

!--- Except Source/Destination from Network Address Translation (NAT):

nat (inside) 0 access-list 115
route outside 0.0.0.0 0.0.0.0 172.18.124.36 1
timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 rpc 0:10:00 h323 0:05:00
sip 0:30:00 sip_media 0:02:00
timeout uauth 0:05:00 absolute
aaa-server TACACS+ protocol tacacs+
aaa-server RADIUS protocol radius
no snmp-server location
no snmp-server contact
snmp-server community public
no snmp-server enable traps
floodguard enable
sysopt connection permit-ipsec
no sysopt route dnat

!--- IPSec transforms

crypto ipsec transform-set myset esp-des esp-md5-hmac

!--- IPSec lifetime

crypto ipsec security-association lifetime seconds 3600
crypto map rtpmap 10 ipsec-isakmp

!--- Source/Destination networks

crypto map rtpmap 10 match address 115

!--- Encryption peer

crypto map rtpmap 10 set peer 172.18.124.157
crypto map rtpmap 10 set transform-set myset
crypto map rtpmap interface outside
isakmp enable outside

!--- Encryption peer

isakmp key ******** address 172.18.124.157 netmask 255.255.255.240
isakmp identity address

!--- Authentication method

isakmp policy 10 authentication pre-share

!--- IKE encryption method

isakmp policy 10 encryption des

!--- IKE hashing

isakmp policy 10 hash sha

!--- Diffie-Hellman group

isakmp policy 10 group 1

!--- IKE lifetime

isakmp policy 10 lifetime 28800
telnet timeout 5
ssh timeout 5
terminal width 80
Cryptochecksum:c237ed11307abea7b530bbd0c2b2ec08
: end

Konfigurieren des VPN 3000-Konzentrators

Verwenden Sie die Menüoptionen und Parameter unten, um den VPN Concentrator nach Bedarf zu konfigurieren.

• Um ein IKE-Angebot hinzuzufügen, wählen Sie Configuration > System > Tunneling Protocols > IPSec > IKE Proposals > Add a Proposal (Konfiguration > System > Tunneling-Protokolle > IPSec > IKE-Vorschläge) aus.

  Proposal Name = DES-SHA

  !--- Authentication method

  Authentication Mode = Preshared Keys

  !--- IKE hashing

  Authentication Algorithm = SHA/HMAC-160

  !--- IKE encryption method

  Encryption Algorithm = DES-56

  !--- Diffie-Hellman group

  Diffie Hellman Group = Group 1 (768-bits)
  Lifetime Measurement = Time
  Date Lifetime = 10000

  !--- IKE lifetime

  Time Lifetime = 28800


• Um den LAN-to-LAN-Tunnel zu definieren, wählen Sie Configuration > System > Tunneling Protocols > IPSec LAN-to-LAN aus.

  Name = to_2000
  Interface = Ethernet 2 (Public) 172.18.124.35/28

  !--- Encryption peer

  Peer = 172.18.124.157

  !--- Authentication method

  Digital Certs = none (Use Pre-shared Keys)
  Pre-shared key = cisco123

  !--- IPSec transforms

  Authentication = ESP/MD5/HMAC-128
  Encryption = DES-56

  !--- Use the IKE proposal

  IKE Proposal = DES-SHA
  Autodiscovery = off

  !--- Source network defined

  Local Network
  Network List = Use IP Address/Wildcard-mask below
  IP Address 192.168.1.0
  Wildcard Mask = 0.0.0.255

  !--- Destination network defined

  Remote Network
  Network List = Use IP Address/Wildcard-mask below
  IP Address 10.32.50.0
  Wildcard Mask 0.0.0.255


• Um die Sicherheitszuordnung zu ändern, wählen Sie Configuration > Policy Management > Traffic Management > Security Associations > Modify aus.

  SA Name = L2L-to_2000
  Inheritance = From Rule
  IPSec Parameters

  !--- IPSec transforms

  Authentication Algorithm = ESP/MD5/HMAC-128
  Encryption Algorithm = DES-56
  Encapsulation Mode = Tunnel
  PFS = Disabled
  Lifetime Measurement = Time
  Data Lifetime = 10000

  !--- IPSec lifetime

  Time Lifetime = 3600
  Ike Parameters

  !--- Encryption peer

  IKE Peer = 172.18.124.157
  Negotiation Mode = Main

  !--- Authentication method

  Digital Certificate = None (Use Preshared Keys)

  !--- Use the IKE proposal

  IKE Proposal DES-SHA


Konfigurieren des VPN 500-Konzentrators

[ IP Ethernet 1:0 ]
Mode = Routed
SubnetMask = 255.255.255.240
IPAddress = 172.18.124.35

[ General ]
IPSecGateway = 172.18.124.36
DeviceName = "cisco"
EthernetAddress = 00:00:a5:f0:c8:00
DeviceType = VPN 5002/8 Concentrator
ConfiguredOn = Timeserver not configured
ConfiguredFrom = Command Line, from Console

[ IP Ethernet 0:0 ]
Mode = Routed
SubnetMask = 255.255.255.0
IPAddress = 192.168.1.1

[ Tunnel Partner VPN 1 ]

!--- Encryption peer

Partner = 172.18.124.157

!--- IPSec lifetime

KeyLifeSecs = 3600

BindTo = "ethernet 1:0"

!--- Authentication method

SharedKey = "cisco123"
KeyManage = Auto

!--- IPSec transforms

Transform = esp(md5,des)
Mode = Main

!--- Destination network defined

Peer = "10.32.50.0/24"

!--- Source network defined

LocalAccess = "192.168.1.0/24"

[ IP Static ]
10.32.50.0 255.255.255.0 VPN 1 1

[ IP VPN 1 ]
Mode = Routed
Numbered = Off

[ IKE Policy ]

!--- IKE hashing, encryption, Diffie-Hellman group

Protection = SHA_DES_G1

Configuration size is 1088 out of 65500 bytes.

Überprüfen

Für diese Konfiguration ist derzeit kein Überprüfungsverfahren verfügbar.

Fehlerbehebung

Dieser Abschnitt enthält Informationen zur Fehlerbehebung in Ihren Konfigurationen.

Befehle zur Fehlerbehebung

Bestimmte show-Befehle werden vom Output Interpreter Tool unterstützt (nur registrierte Kunden), mit dem Sie eine Analyse der show-Befehlsausgabe anzeigen können.

Hinweis: Bevor Sie Debugbefehle ausgeben, lesen Sie Wichtige Informationen über Debug-Befehle.

Cisco Router 3640

• debug crypto engine - Zeigt Debugmeldungen über Krypto Engines, die Verschlüsselung und Entschlüsselung durchführen.

• debug crypto isakmp - Zeigt Meldungen über IKE-Ereignisse an.

• debug crypto ipsec - Zeigt IPSec-Ereignisse an.

• show crypto isakmp sa - Zeigt alle aktuellen IKE-Sicherheitszuordnungen (SAs) in einem Peer an.

• show crypto ipsec sa - Zeigt die Einstellungen an, die von aktuellen Sicherheitszuordnungen verwendet werden.

• clear crypto isakmp - (aus Konfigurationsmodus) Löscht alle aktiven IKE-Verbindungen.

• clear crypto sa - (aus dem Konfigurationsmodus) Löscht alle IPSec-Sicherheitszuordnungen.

PIX

• debug crypto ipsec - Zeigt die IPSec-Verhandlungen von Phase 2 an.

• debug crypto isakmp - Zeigt die Verhandlungen der Internet Security Association und des Key Management Protocol (ISAKMP) über Phase 1.

• debug crypto engine - Zeigt den verschlüsselten Datenverkehr an.

• show crypto ipsec sa - Zeigt die Sicherheitszuordnungen für Phase 2 an.

• show crypto isakmp sa - Zeigt die Sicherheitszuordnungen für Phase 1 an.

• clear crypto isakmp - (aus dem Konfigurationsmodus) Löscht die Sicherheitszuordnungen für Internet Key Exchange (IKE).

• clear crypto ipsec sa - (aus dem Konfigurationsmodus) Löscht IPSec-Sicherheitszuordnungen.

VPN 3000-Konzentrator

• - Starten Sie den VPN 300 Concentrator-Debugging, indem Sie Configuration > System > Events > Classes > Modify auswählen (Severity to Log=1-13, Severity to Console=1-3): IKE, IKEDBG, IKEDECODE, IPSEC, IPSECDBG, IPSECDECODE

• - Das Ereignisprotokoll kann gelöscht oder abgerufen werden, indem Sie Monitoring > Event Log (Überwachung > Ereignisprotokoll) auswählen.

• - Der LAN-zu-LAN-Tunnelverkehr kann unter Überwachung > Sitzungen überwacht werden.

• - Der Tunnel kann unter Administration > Administration Sessions > LAN-to-LAN Sessions > Actions - Logout gelöscht werden.

VPN 5000 Concentrator

• vpn trace dump all - Zeigt Informationen über alle übereinstimmenden VPN-Verbindungen an, einschließlich Informationen über die Zeit, die VPN-Nummer, die tatsächliche IP-Adresse des Peers, die ausgeführten Skripts und im Falle eines Fehlers die Routine und die Leitungsnummer des Software-Codes, in dem der Fehler aufgetreten ist.

• show vpn statistics - Zeigt die folgenden Informationen für Benutzer, Partner und die Gesamtsumme für beide an. (Bei modularen Modellen umfasst die Anzeige einen Abschnitt für jeden Modulsteckplatz.) Current Active - Die aktuell aktiven Verbindungen. In Negot - Die derzeit verhandelnden Verbindungen. High Water - Die höchste Anzahl gleichzeitiger aktiver Verbindungen seit dem letzten Neustart. Running Total (Gesamt ausführen) - Die Gesamtzahl erfolgreicher Verbindungen seit dem letzten Neustart. Tunnel Starts (Tunnel wird gestartet) - Die Anzahl der Tunnelstarts. Tunnel OK - Die Anzahl der Tunnel, für die keine Fehler aufgetreten sind. Tunnel Error (Tunnelfehler): Die Anzahl der Tunnel mit Fehlern.

• show vpn statistics ausführliche - Zeigt Statistiken zur ISAKMP-Aushandlung und viele weitere aktive Verbindungsstatistiken an.

Zugehörige Informationen

• Cisco VPN Concentrators der Serie 5000 - Ankündigung des Vertriebsendes
• Konfigurieren der IPSec-Netzwerksicherheit
• Konfigurieren des Internet Key Exchange Security Protocol
• Technischer Support - Cisco Systems
