Einführung

In diesem Dokument wird die Konfigurationsanleitung für L4-L7-Servicediagramme mit Route Peering beschrieben, in der sowohl der Consumer als auch der Provider sich außerhalb der ACI-Fabric befinden.



Unterstützt von Zahid Hassan, Cisco Advanced Services Engineer.

Voraussetzungen

Anforderungen

Cisco empfiehlt, über Kenntnisse in folgenden Bereichen zu verfügen:

  • Statische VLAN-Pools für das Kapselungs-VLAN zwischen den externen Geräten und der ACI-Fabric

  • Externe physische und geroutete Domänen, die den Standort (Leaf-Knoten/Pfad) der externen Geräte und den VLAN-Pool verbinden.

  • Layer-3-Verbindung mit einem externen Netzwerk (L3Out)

Die vorhergehenden Fabric Access- und L3Out-Konfigurationsschritte werden in diesem Dokument nicht behandelt, und es wird davon ausgegangen, dass sie bereits abgeschlossen wurden.

Verwendete Komponenten

Die Informationen in diesem Dokument basieren auf den folgenden Softwareversionen:

  • Cisco Application Policy Infrastructure Controller (Cisco APIC) - 1.2(1 m)
  • Adaptive Security Appliance (ASA)-Gerätepaket - 1,2/4,8
  • ASA 5585 - 9.5(1)
  • Nexus 3064 - 6.0(2)U3(7)

Die Informationen in diesem Dokument wurden von den Geräten in einer bestimmten Laborumgebung erstellt. Alle in diesem Dokument verwendeten Geräte haben mit einer leeren (Standard-)Konfiguration begonnen. Wenn Ihr Netzwerk in Betrieb ist, stellen Sie sicher, dass Sie die potenziellen Auswirkungen eines Befehls verstehen.

Hintergrundinformationen

Route Peering ist eine Funktion, mit der eine Service-Appliance wie ein Load Balancer oder eine Firewall die Erreichbarkeit über die ACI-Fabric bis hin zu einem externen Netzwerk ankündigen kann.

Der hier vorgestellte Anwendungsfall ist eine physische Firewall, die als zweiartiger Servicediagramm zwischen zwei L3Outs oder externen Endpunktgruppen (EPGs) bereitgestellt wird. Der Servicediagramm ist mit einem Vertrag zwischen der externen EPG auf Leaf 101 (N3K-1) und der externen EPG auf Leaf 102 (N3K-2) verknüpft. Die ACI-Fabric stellt einen Transit-Service für die Router (N3K-1 und N3K-2) bereit, und Routen-Peering wird mit Open Shortest Path First (OSPF) als Routing-Protokoll für den Austausch von Routen zwischen der Firewall und der ACI-Fabric verwendet.

Konfigurieren

Netzwerkdiagramm

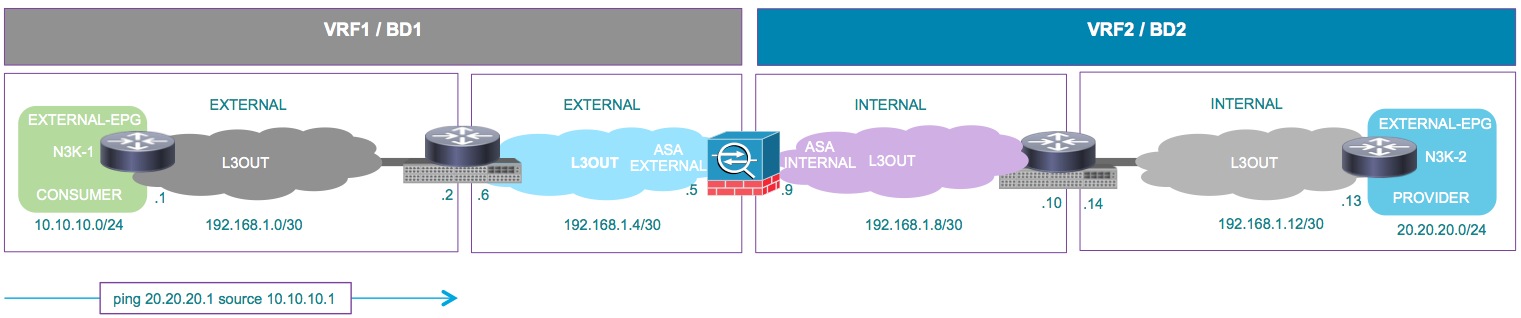

Das folgende Bild zeigt die End-to-End-Funktionsweise von Routen-Peering:



Konfigurieren

Schritt 1: Konfigurieren Sie Virtual Routing and Forwarding1 (VRF1), VRF2, Bridge Domain1 (BD1) und BD2. Ordnen Sie BD1 VRF1 und BD2 VRF2 zu, wie im Bild gezeigt:


Schritt 2: Laden Sie das ASA-Gerätepaket unter L4-L7-Gerät hoch, wie im Bild gezeigt:


Konfigurieren Sie das L4-L7-Gerät für die physische ASA 5585 (geroutet), wie im Bild gezeigt:


Schritt 3: L3Out für N3K-1 konfigurieren und BD1 und VRF1 verknüpfen.

Externes geroutetes Netzwerk wird verwendet, um die Routing-Konfiguration in der ACI-Fabric für Routen-Peering anzugeben, wie im Bild gezeigt:


Hinweis: Alle L3Out-Schnittstellen, die für das Routen-Peering verwendet werden, müssen als Switch Virtual Interface (SVI) mit VLAN-Encap konfiguriert werden.


Konfigurieren Sie die Import-/Export-Route-Control für Subnetze für N3K-1 L3Out External EPG, wie im Bild gezeigt:


Konfigurieren Sie L3Out für die ASA-externe Schnittstelle, und ordnen Sie es BD1 und VRF1 zu, wie im Bild gezeigt:



Konfigurieren Sie die Import-/Export-Routenkontrolle für Subnetze für ASA-External L3Out External EPG, wie im Bild gezeigt:


Konfigurieren Sie L3out für ASA-Internal, und ordnen Sie es BD2 und VRF2 zu, wie im Bild gezeigt:



Konfigurieren Sie die Import-/Export-Routenkontrolle für Subnetze für ASA-Internal L3Out External EPG, wie im Bild gezeigt:


Konfigurieren Sie L3Out für N3K-2, und ordnen Sie es BD2 und VRF2 zu, wie im Bild gezeigt:



Konfigurieren Sie die Import-/Export-Routenkontrolle für Subnetze für N3K-2 L3Out für externe EPG, wie im Bild gezeigt:


Schritt 4: Erstellen Sie die Funktionsprofilgruppe, und konfigurieren Sie das Funktionsprofil aus der vorhandenen Vorlage, wie im Bild gezeigt:



Schritt 5: Erstellen Sie einen Vertrag, und ändern Sie das Feld "Scope" (Umfang) in "Tenant" (Tenant), wie im Bild gezeigt:


Schritt 6: Erstellen Sie, wie im Bild gezeigt, eine L4-L7-Servicediagrammvorlage, bei der die Zuordnung von Servicediagrammen zu einer externen gerouteten Netzwerkrichtlinie und einer Routerkonfiguration mit einer Richtlinie für die Geräteauswahl beinhaltet.

 :



Router-Konfiguration zur Angabe der Router-ID, die auf der Service Appliance (ASA 5585) verwendet wird, wie in der Abbildung gezeigt:


Ändern Sie den Adjacency-Typ von L2 in L3, wie in der Abbildung gezeigt:


Vorlage für Servicediagramme anwenden, wie im Bild gezeigt:


 Hinzufügen des Servicediagramms zum Vertrag, wie im Bild gezeigt:



Fügen Sie ggf. den L4-L7-Parameter hinzu bzw. ändern Sie ihn, wie im Bild gezeigt:


Schritt 7: Route-Tag-Richtlinie, Konfigurieren der Route-Tag-Richtlinie für VRF1 (Tag:100), wie im Bild gezeigt:


Konfigurieren Sie die Route-Tag-Richtlinie für VRF2 (Tag:200), wie im Bild gezeigt:


Schritt 8: Überprüfen Sie den Status, und überprüfen Sie die Richtlinie für die Geräteauswahl, wie im Bild gezeigt:

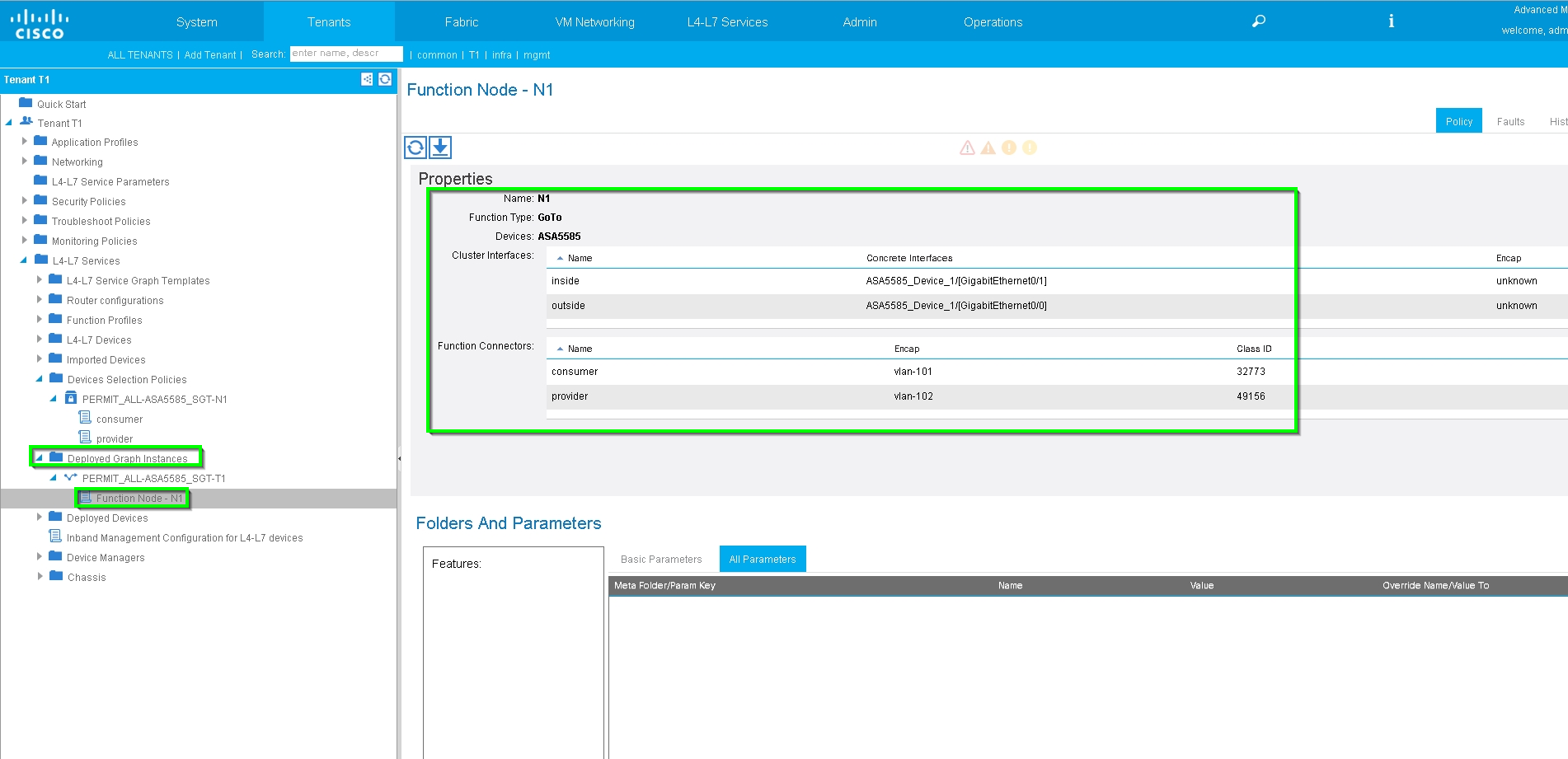

Überprüfen Sie die Instanz des bereitgestellten Diagramms, wie im Bild gezeigt:

200407-L4-L7-Route-Peering-with-Transit-Fabric-32.png200407-L4-L7-Route-Peering-with-Transit-Fabric-33.png200407-L4-L7-Route-Peering-with-Transit-Fabric-34.png

Überprüfung und Fehlerbehebung

APIC-Konfiguration für Tenant:

apic1# sh running-config tenant T1
# Command: show running-config tenant T1
# Time: Thu Feb 25 16:05:14 2016
  tenant T1
    access-list PERMIT_ALL
      match ip
      exit
    contract PERMIT_ALL
      scope tenant
      subject PERMIT_ALL
        access-group PERMIT_ALL both
        l4l7 graph ASA5585_SGT
        exit
      exit
    vrf context VRF1
      exit
    vrf context VRF2
      exit
    l3out ASA_IN_L3OUT
      vrf member VRF2
      exit
    l3out ASA_OUT_L3OUT
      vrf member VRF1
      exit
    l3out N3K-1_L3OUT
      vrf member VRF1
      exit
    l3out N3K-2_L3OUT
      vrf member VRF2
      exit
    bridge-domain BD1
      vrf member VRF1
      exit
    bridge-domain BD2
      vrf member VRF2
      exit
    application AP1
      epg EPG1
        bridge-domain member BD1
        exit
      epg EPG2
        bridge-domain member BD2
        exit
      exit
    external-l3 epg ASA_IN_EXT_NET l3out ASA_IN_L3OUT
      vrf member VRF2
      match ip 10.10.10.0/24
      exit
    external-l3 epg ASA_OUT_EXT_NET l3out ASA_OUT_L3OUT
      vrf member VRF1
      match ip 20.20.20.0/24
      exit
    external-l3 epg N3K-1_EXT_NET l3out N3K-1_L3OUT
      vrf member VRF1
      match ip 10.10.10.0/24
      contract consumer PERMIT_ALL
      exit
    external-l3 epg N3K-2_EXT_NET l3out N3K-2_L3OUT
      vrf member VRF2
      match ip 20.20.20.0/24
      contract provider PERMIT_ALL
      exit
    interface bridge-domain BD1
      exit
    interface bridge-domain BD2
      exit
    l4l7 cluster name ASA5585 type physical vlan-domain T1_PHY service FW function go-to
      cluster-device ASA5585_Device_1
      cluster-interface inside
        member device ASA5585_Device_1 device-interface GigabitEthernet0/1
          interface ethernet 1/2 leaf 106
          exit
        exit
      cluster-interface outside
        member device ASA5585_Device_1 device-interface GigabitEthernet0/0
          interface ethernet 1/2 leaf 105
          exit
        exit
      exit
    l4l7 graph ASA5585_SGT contract PERMIT_ALL
      service N1 device-cluster-tenant T1 device-cluster ASA5585 mode FW_ROUTED
        connector consumer cluster-interface outside
          l4l7-peer tenant T1 out ASA_OUT_L3OUT epg ASA_OUT_EXT_NET redistribute bgp,ospf
          exit
        connector provider cluster-interface inside
          l4l7-peer tenant T1 out ASA_IN_L3OUT epg ASA_IN_EXT_NET redistribute bgp,ospf
          exit
        rtr-cfg ASA5585
        exit
      connection C1 terminal consumer service N1 connector consumer
      connection C2 terminal provider service N1 connector provider
      exit
    rtr-cfg ASA5585
      router-id 3.3.3.3
      exit
    exit
apic1#
[an error occurred while processing this directive]

Überprüfen Sie die OSPF-Nachbarbeziehung und die Routing-Tabelle auf Blatt 101:

leaf101# show ip ospf neighbors vrf T1:VRF1
 OSPF Process ID default VRF T1:VRF1
 Total number of neighbors: 2
 Neighbor ID     Pri State            Up Time  Address         Interface
 1.1.1.1           1 FULL/BDR         02:07:19 192.168.1.1     Vlan8
 3.3.3.3           1 FULL/BDR         00:38:35 192.168.1.5     Vlan9

leaf101# show ip route vrf T1:VRF1
IP Route Table for VRF "T1:VRF1"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%<string>' in via output denotes VRF <string>

10.10.10.0/24, ubest/mbest: 1/0
    *via 192.168.1.1, vlan8, [110/8], 01:59:50, ospf-default, intra
20.20.20.0/24, ubest/mbest: 1/0
    *via 192.168.1.5, vlan9, [110/22], 00:30:20, ospf-default, inter
100.100.100.100/32, ubest/mbest: 2/0, attached, direct
    *via 100.100.100.100, lo1, [1/0], 02:21:22, local, local
    *via 100.100.100.100, lo1, [1/0], 02:21:22, direct
192.168.1.0/30, ubest/mbest: 1/0, attached, direct
    *via 192.168.1.2, vlan8, [1/0], 02:35:53, direct
192.168.1.2/32, ubest/mbest: 1/0, attached
    *via 192.168.1.2, vlan8, [1/0], 02:35:53, local, local
192.168.1.4/30, ubest/mbest: 1/0, attached, direct
    *via 192.168.1.6, vlan9, [1/0], 02:20:53, direct
192.168.1.6/32, ubest/mbest: 1/0, attached
    *via 192.168.1.6, vlan9, [1/0], 02:20:53, local, local
192.168.1.8/30, ubest/mbest: 1/0
    *via 192.168.1.5, vlan9, [110/14], 00:30:20, ospf-default, intra
200.200.200.200/32, ubest/mbest: 1/0
    *via 192.168.1.5, vlan9, [110/15], 00:30:20, ospf-default, intra
[an error occurred while processing this directive]

Überprüfen Sie die OSPF-Nachbarbeziehung und die Routing-Tabelle auf Blatt 102:

leaf102# show ip ospf neighbors vrf T1:VRF2
 OSPF Process ID default VRF T1:VRF2
 Total number of neighbors: 2
 Neighbor ID     Pri State            Up Time  Address         Interface
 3.3.3.3           1 FULL/BDR         00:37:07 192.168.1.9     Vlan14
 2.2.2.2           1 FULL/BDR         02:09:59 192.168.1.13    Vlan15


leaf102# show ip route vrf T1:VRF2
IP Route Table for VRF "T1:VRF2"
'*' denotes best ucast next-hop
'**' denotes best mcast next-hop
'[x/y]' denotes [preference/metric]
'%<string>' in via output denotes VRF <string>

10.10.10.0/24, ubest/mbest: 1/0
    *via 192.168.1.9, vlan14, [110/22], 00:35:22, ospf-default, inter
20.20.20.0/24, ubest/mbest: 1/0
    *via 192.168.1.13, vlan15, [110/8], 02:08:13, ospf-default, intra
192.168.1.4/30, ubest/mbest: 1/0
    *via 192.168.1.9, vlan14, [110/14], 00:35:22, ospf-default, intra
192.168.1.8/30, ubest/mbest: 1/0, attached, direct
    *via 192.168.1.10, vlan14, [1/0], 02:14:29, direct
192.168.1.10/32, ubest/mbest: 1/0, attached
    *via 192.168.1.10, vlan14, [1/0], 02:14:29, local, local
192.168.1.12/30, ubest/mbest: 1/0, attached, direct
    *via 192.168.1.14, vlan15, [1/0], 02:09:04, direct
192.168.1.14/32, ubest/mbest: 1/0, attached
    *via 192.168.1.14, vlan15, [1/0], 02:09:04, local, local
200.200.200.200/32, ubest/mbest: 2/0, attached, direct
    *via 200.200.200.200, lo4, [1/0], 02:10:02, local, local
    *via 200.200.200.200, lo4, [1/0], 02:10:02, direct
[an error occurred while processing this directive]

Überprüfen Sie die Konfiguration, die OSPF-Nachbarbeziehung und die Routing-Tabelle auf der ASA 5585:

ASA5585# sh run interface
!
interface GigabitEthernet0/0
 no nameif
 security-level 0
 no ip address
!
interface GigabitEthernet0/0.101
 nameif externalIf
 security-level 50
 ip address 192.168.1.5 255.255.255.252
!
interface GigabitEthernet0/1
 no nameif
 security-level 100
 no ip address
!
interface GigabitEthernet0/1.102
 nameif internalIf
 security-level 100
 ip address 192.168.1.9 255.255.255.252
!
interface Management0/0
 management-only
 nameif management
 security-level 0
 ip address 172.23.97.1 255.255.254.0



ASA5585# sh run router
router ospf 1
 router-id 3.3.3.3
 network 192.168.1.4 255.255.255.252 area 0
 network 192.168.1.8 255.255.255.252 area 0
 area 0
 log-adj-changes
!


ASA5585# sh ospf neighbor


Neighbor ID     Pri   State           Dead Time   Address         Interface
100.100.100.100   1   FULL/DR         0:00:38    192.168.1.6     externalIf
200.200.200.200   1   FULL/DR         0:00:33    192.168.1.10    internalIf


ASA5585# sh route ospf


Routing Table: T1
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, + - replicated route
Gateway of last resort is not set

O IA     10.10.10.0 255.255.255.0
           [110/18] via 192.168.1.6, 00:22:57, externalIf
O IA     20.20.20.0 255.255.255.0
           [110/18] via 192.168.1.10, 00:22:47, internalIf
O        200.200.200.200 255.255.255.255
           [110/11] via 192.168.1.10, 00:22:47, internalIf


ASA5585# sh access-list
access-list cached ACL log flows: total 0, denied 0 (deny-flow-max 4096)
            alert-interval 300
access-list access-list-inbound; 3 elements; name hash: 0xcb5bd6c7
access-list access-list-inbound line 1 extended permit tcp any any eq www (hitcnt=0) 0xc873a747
access-list access-list-inbound line 2 extended permit tcp any any eq https (hitcnt=0) 0x48bedbdd

access-list access-list-inbound line 3 extended permit icmp any any (hitcnt=6) 0xe4b5a75d
 [an error occurred while processing this directive]

Überprüfung der Konfiguration, der OSPF-Nachbarbeziehung und der Routing-Tabelle auf N3K-1:

N3K-1# sh run ospf

!Command: show running-config ospf
!Time: Thu Feb 25 15:40:55 2016

version 6.0(2)U3(7)
feature ospf

router ospf 1
  router-id 1.1.1.1

interface Ethernet1/21
  ip router ospf 1 area 0.0.0.1

interface Ethernet1/47
  ip router ospf 1 area 0.0.0.1


N3K-1# sh ip ospf neighbors
 OSPF Process ID 1 VRF default
 Total number of neighbors: 1
 Neighbor ID     Pri State            Up Time  Address         Interface
 100.100.100.100   1 FULL/DR          01:36:24 192.168.1.2     Eth1/47


N3K-1# sh ip ospf route
 OSPF Process ID 1 VRF default, Routing Table
  (D) denotes route is directly attached      (R) denotes route is in RIB
10.10.10.0/24 (intra)(D) area 0.0.0.1
     via 10.10.10.0/Eth1/21* , cost 4
20.20.20.0/24 (inter)(R) area 0.0.0.1
     via 192.168.1.2/Eth1/47 , cost 62
100.100.100.100/32 (intra)(R) area 0.0.0.1
     via 192.168.1.2/Eth1/47 , cost 41
192.168.1.0/30 (intra)(D) area 0.0.0.1
     via 192.168.1.1/Eth1/47* , cost 40
[an error occurred while processing this directive]

Überprüfung der Konfiguration, der OSPF-Nachbarbeziehung und der Routing-Tabelle auf N3K-2:

N3K-2# sh run ospf

!Command: show running-config ospf
!Time: Thu Feb 25 15:44:47 2016

version 6.0(2)U3(7)
feature ospf

router ospf 1
  router-id 2.2.2.2

interface loopback0
  ip ospf network point-to-point
  ip router ospf 1 area 0.0.0.0

interface Ethernet1/21
  ip router ospf 1 area 0.0.0.1

interface Ethernet1/47
  ip router ospf 1 area 0.0.0.1


N3K-2# sh ip ospf neighbors
 OSPF Process ID 1 VRF default
 Total number of neighbors: 1
 Neighbor ID     Pri State            Up Time  Address         Interface
 200.200.200.200   1 FULL/DR          01:43:50 192.168.1.14    Eth1/47

N3K-2# sh ip ospf route
 OSPF Process ID 1 VRF default, Routing Table
  (D) denotes route is directly attached      (R) denotes route is in RIB
2.2.2.0/30 (intra)(D) area 0.0.0.0
     via 2.2.2.0/Lo0* , cost 1
10.10.10.0/24 (inter)(R) area 0.0.0.1
     via 192.168.1.14/Eth1/47 , cost 62
20.20.20.0/24 (intra)(D) area 0.0.0.1
     via 20.20.20.0/Eth1/21* , cost 4
192.168.1.12/30 (intra)(D) area 0.0.0.1
     via 192.168.1.13/Eth1/47* , cost 40
[an error occurred while processing this directive]

Überprüfen Sie die Vertragsfilterregeln für das Leaf und die Anzahl der Paketergebnisse:.

leaf101# show system internal policy-mgr stats
Requested Rule Statistics
[CUT]
Rule (4107) DN (sys/actrl/scope-3112964/rule-3112964-s-32773-d-49158-f-33)     Ingress: 1316, Egress: 0, Pkts: 0  RevPkts: 0
Rule (4108) DN (sys/actrl/scope-3112964/rule-3112964-s-49158-d-32773-f-33)     Ingress: 1317, Egress: 0, Pkts: 0  RevPkts: 0

leaf101# show system internal policy-mgr stats
Requested Rule Statistics
[CUT]
Rule (4107) DN (sys/actrl/scope-3112964/rule-3112964-s-32773-d-49158-f-33)     Ingress: 2317, Egress: 0, Pkts: 0  RevPkts: 0
Rule (4108) DN (sys/actrl/scope-3112964/rule-3112964-s-49158-d-32773-f-33)     Ingress: 2317, Egress: 0, Pkts: 0  RevPkts: 0




leaf102# show system internal policy-mgr stats
Requested Rule Statistics
[CUT]
Rule (4103) DN (sys/actrl/scope-2752520/rule-2752520-s-49156-d-6019-f-default)     Ingress: 3394, Egress: 0, Pkts: 0  RevPkts: 0
Rule (4104) DN (sys/actrl/scope-2752520/rule-2752520-s-6019-d-49156-f-default)     Ingress: 3394, Egress: 0, Pkts: 0  RevPkts: 0
[CUT]

leaf102# show system internal policy-mgr stats
Requested Rule Statistics
[CUT]
Rule (4103) DN (sys/actrl/scope-2752520/rule-2752520-s-49156-d-6019-f-default)     Ingress: 4392, Egress: 0, Pkts: 0  RevPkts: 0
Rule (4104) DN (sys/actrl/scope-2752520/rule-2752520-s-6019-d-49156-f-default)     Ingress: 4392, Egress: 0, Pkts: 0  RevPkts: 0
[CUT]
[an error occurred while processing this directive]

Erreichbarkeitstest zwischen N3K-1 und N3K-2:

    N3K-1# ping 20.20.20.1 source 10.10.10.1
PING 20.20.20.1 (20.20.20.1) from 10.10.10.1: 56 data bytes
64 bytes from 20.20.20.1: icmp_seq=0 ttl=250 time=2.098 ms
64 bytes from 20.20.20.1: icmp_seq=1 ttl=250 time=0.922 ms
64 bytes from 20.20.20.1: icmp_seq=2 ttl=250 time=0.926 ms
64 bytes from 20.20.20.1: icmp_seq=3 ttl=250 time=0.893 ms
64 bytes from 20.20.20.1: icmp_seq=4 ttl=250 time=0.941 ms

--- 20.20.20.1 ping statistics ---
5 packets transmitted, 5 packets received, 0.00% packet loss
round-trip min/avg/max = 0.893/1.156/2.098 ms


N3K-2# ping 10.10.10.1 source 20.20.20.1
PING 10.10.10.1 (10.10.10.1) from 20.20.20.1: 56 data bytes
64 bytes from 10.10.10.1: icmp_seq=0 ttl=250 time=2.075 ms
64 bytes from 10.10.10.1: icmp_seq=1 ttl=250 time=0.915 ms
64 bytes from 10.10.10.1: icmp_seq=2 ttl=250 time=0.888 ms
64 bytes from 10.10.10.1: icmp_seq=3 ttl=250 time=1.747 ms
64 bytes from 10.10.10.1: icmp_seq=4 ttl=250 time=0.828 ms

--- 10.10.10.1 ping statistics ---
5 packets transmitted, 5 packets received, 0.00% packet loss
round-trip min/avg/max = 0.828/1.29/2.075 ms
[an error occurred while processing this directive]

Angehängt ist die XML-Konfigurationsdatei für den Tenant und das ASA-Funktionsprofil, die für diese Demonstration verwendet wird.

TAC Authored

Beiträge von Cisco Ingenieuren

  • Zahid Hassan
    Cisco Advanced Services Engineer

War dieses Dokument hilfreich?

FeedbackFeedback

Cisco kontaktieren

Dieses Dokument gilt für folgende Produkte.
