تكوين VideoStream على Catalyst 9800 WLC

المقدمة

يوضح مثال التكوين التالي كيفية تكوين VideoStream (المعروف أيضا باسم MediaStream أو Multicast-Direct) على وحدات التحكم اللاسلكية Catalyst 9800 Series (9800 WLC) من خلال واجهة المستخدم الرسومية (GUI).

المتطلبات الأساسية

المتطلبات

توصي Cisco بأن تكون لديك معرفة بالمواضيع التالية:

• دليل تكوين 9800 WLC
• البث المتعدد على WLC

المكونات المستخدمة

تستند المعلومات الواردة في هذا المستند إلى إصدارات البرامج والمكونات المادية التالية:

• وحدات التحكم اللاسلكية Catalyst 9800 Series، IOS-XE الإصدار 16.11.1b
• نقاط وصول السلسلة Aironet 3700

تم إنشاء المعلومات الواردة في هذا المستند من الأجهزة الموجودة في بيئة معملية خاصة. بدأت جميع الأجهزة المُستخدمة في هذا المستند بتكوين ممسوح (افتراضي). إذا كانت شبكتك مباشرة، فتأكد من فهمك للتأثير المحتمل لأي تكوين.

التكوين

الرسم التخطيطي للشبكة

يعتمد هذا المثال على نقاط الوصول (APs) إلى الوضع المحلي لتحويل حركة مرور البيانات مركزيا. يتم دعم التحويل المحلي FlexConnect ولكن سيختلف التدفق هناك نظرا لأن البث المتعدد لا يمر عبر عنصر التحكم في الشبكة المحلية اللاسلكية (WLC)، فإن نقطة الوصول هي التي تقوم بمعظم العمل.

تدفق حركة المرور

1. يتصل العميل (مستقبل البث المتعدد) بمعرف مجموعة الخدمة (SSID): VideoStream
2. يرسل العميل حزمة انضمام IGMP لطلب الفيديو على عنوان IP 239.15.16.17
3. WLC ينشئ L3 MGID ويرسل ربط IGMP إلى الشبكة السلكية
4. سيبدأ الموجه إعادة توجيه حركة مرور البيانات من مصدر البث المتعدد (10.88.173.135) إلى وحدة التحكم في الشبكة المحلية اللاسلكية (WLC)، يلزم توجيه البث المتعدد بين شبكة VLAN 210 وشبكة VLAN 2631
5. تعرف WLC أن العميل اللاسلكي يطلب حركة المرور هذه، عبر MGID، ويدمج حركة المرور لإرسالها إلى نقطة الوصول باستخدام عنوان IP 239.1.2.3 - مجموعة البث المتعدد ل AP
6. يستلم AP الربط ويعيد ترميز حركة مرور البث المتعدد إلى العميل اللاسلكي

تكوين البث المتعدد

انتقل إلى: التكوين > الخدمات > البث المتعدد

قم بتشغيل الأمر التالي للتحقق من تكوين CLI.

9800-40-1#sh run all | sec wireless multicast|igmp snooping
.
.
ip igmp snooping querier
ip igmp snooping
.
.
wireless multicast
wireless multicast 239.1.2.3

لهذا المثال، يتم إستخدام وضع البث المتعدد. في هذا أسلوب WLC فقط يرسل ربط واحد إلى ال يشكل multicast مجموعة (في هذه الحالة 239.1.2.3) لذلك فقط منفذ نقطة (ap) مهتم في هذا حركة مرور يستطيع استمعت إلى هو. لمزيد من المعلومات حول الأوضاع التي يمكن تكوينها، راجع دليل تكوين برنامج وحدة التحكم اللاسلكية من السلسلة 9800.

ملاحظة: يلزم تمكين التطفل على بروتوكول IGMP بشكل عام وعلى أساس كل شبكة محلية ظاهرية (VLAN) حتى تتمكن WLC من التطفل على رسائل بروتوكول IGMP الخاصة بالعميل اللاسلكي.

يساعد مستعلم إستطلاع بروتوكول إدارة مجموعات الإنترنت (IGMP) على تحديث جدول عنصر التحكم في الشبكة المحلية اللاسلكية (WLC). من المفيد التحقق من وجود أي عميل لمجموعة بث متعدد معينة.

تطبيق التغييرات.

تكوين تدفق الوسائط

الخطوة 1. تمكين تدفق الوسائط بشكل عام: التكوين > لاسلكي > تدفق الوسائط > علامة التبويب "عام"

الخطوة 2. حدد تدفق الوسائط: التكوين > لاسلكي > تدفق الوسائط > جدولة "التدفقات"

الخطوة 3. أدخل معلومات الدفق كما هو موضح في الصورة:

قم بتشغيل الأمر التالي للتحقق من تكوين CLI.

9800-40-1#sh run | sec media
.
wireless media-stream group movie 239.15.16.17 239.15.16.17
max-bandwidth 5000
wireless media-stream multicast-direct
.
.

معلومات الدفق

• الاسم: أستخدم أي سلسلة للإشارة إلى حركة مرور البث المتعدد
• غاية بداية/نهاية البث المتعدد: يحدد نطاق مجموعة بث متعدد يمكن للعملاء الوصول إليه لتدفق الفيديو. في هذه الحالة، استعملت فقط واحد عنوان.
• أقصى عرض نطاق ترددي متوقع: تم تكوين عرض النطاق الترددي للفيديو في كيلوبت لكل ثانية. يترواح المدى بين 0 و 35000 كيلوبت لكل ثانية

التحكم في الحجز اللاسلكي (RRC)

إنه خوارزمية قرار تستخدمها WLC و AP لتقييم ما إذا كانت نقطة الوصول تحتوي على موارد كافية لدعم الطلب الجديد لتدفق الفيديو.

• متوسط حجم الحزمة: يتراوح من 0 إلى 1500 بايت
• النهج: حدد "السماح" إذا قبل RRC طلب الدفق، يمكن بث الفيديو.
• الأولوية: حدد علامة جودة الخدمة (QoS Up) لحزم الهواء
• جودة الخدمة: حدد قائمة انتظار حيث يتم وضع حزم الفيديو عند إرسالها بواسطة نقطة الوصول (AP).
• انتهاك: في حالة رفض RRC لتدفق الطلب يمكن إسقاطه أو الرجوع إلى قائمة انتظار أفضل الجهود.

تكوين تدفق وسائط النطاق

لهذا المثال، يتم تكوين تدفق الوسائط للنطاق بسرعة 5 جيجاهرتز، وتنطبق الخطوات نفسها على النطاق بسرعة 2.4 جيجاهرتز.

الخطوة 1. يعجز مدى موجات 5 جيجاهيرتز: تشكيل > تكوينات الراديو > شبكة > تبويب 5 جيجاهيرتز مدى

الخطوة 2. تكوين معلمات وسائط النطاق الترددي: التكوين > تكوينات الراديو > معلمات الوسائط >علامة التبويب 5 جيجاهرتز النطاق

قم بتشغيل الأمر التالي للتحقق من تكوين CLI.

9800-40-1#sh run all | i 5ghz media|cac media
.
.
ap dot11 5ghz cac media-stream acm
ap dot11 5ghz cac media-stream max-bandwidth 80
ap dot11 5ghz cac media-stream multicast-direct max-retry-percent 80
ap dot11 5ghz cac media-stream multicast-direct min-client-rate 6
ap dot11 5ghz media-stream multicast-direct
ap dot11 5ghz media-stream multicast-direct admission-besteffort
ap dot11 5ghz media-stream multicast-direct client-maximum 0
ap dot11 5ghz media-stream multicast-direct radio-maximum 0
ap dot11 5ghz media-stream video-redirect

ملاحظة: تعد ميزة التحكم في الدخول إلى تدفق الوسائط وميزة الدخول إلى جودة الخدمة (QoS) بأفضل الجهود تكوينات إختيارية

عام

• إعادة توجيه فيديو البث الأحادي: يسمح بتدفق فيديو البث الأحادي إلى عملاء اللاسلكي.

التحكم في الدخول المباشر للبث المتعدد

• التحكم في الدخول إلى تدفق الوسائط - نقوم بتمكين CAC للوسائط = الصوت + الفيديو.

دفق الوسائط - معلمات مباشرة للبث المتعدد

• تمكين Multicast Direct: يجب تمكين خانة الاختيار هذه
• الحد الأقصى للدفق لكل جهاز لاسلكي: يحدد عدد تدفقات الفيديو المسموح بها على جهاز لاسلكي AP، في هذه الحالة، 5 غيغاهرتز.
• الحد الأقصى للدفق لكل عميل: يحدد عدد تدفقات الفيديو المسموح بها لكل عميل لاسلكي.
• أفضل إدخال لجودة الخدمة (QoS) مجهود: يسمح بإرجاع حركة مرور الفيديو إلى قائمة انتظار أفضل جهد.

الخطوة 3. تمكين مدى موجات 5 جيجاهيرتز: التكوين > تكوينات الراديو > الشبكة >علامة التبويب 5 جيجاهيرتز مدى

تكوين شبكة VLAN الخاصة بالعميل

خلقت VLAN يستعمل لزبون ويمكن يتطفل IGMP. انتقل إلى التكوين > الطبقة 2 > VLAN

قم بتشغيل الأمر التالي للتحقق من تكوين CLI.

9800-40-1#sh run | sec 2631
vlan 2631
name rafa-mgmt

تكوين شبكة WLAN

على سبيل المثال، يتم إستخدام SSID لمصادقة مفتوحة، ويتم عرضه فقط على مدى موجات 5 جيجاهرتز. اتبع الخطوات التالية.

انتقل إلى: تشكيل > علامات وملفات تعريف > WLANs > انقر فوق إضافة

قم بتشغيل الأمر التالي للتحقق من تكوين CLI.

9800-40-1#sh run | sec videoStream
wlan videoStream 4 videoStream
media-stream multicast-direct
radio dot11a
no security wpa
no security wpa akm dot1x
no security wpa wpa2 ciphers aes
no shutdown

تكوين ملف تعريف السياسة

الخطوة 1. إنشاء ملف تعريف نهج. التكوين > العلامات وتوصيفات > السياسة

الخطوة 2. ترجمة شبكة VLAN إلى ملف تعريف السياسة

قم بتشغيل الأمر التالي للتحقق من تكوين CLI.

9800-40-1#sh run | sec PP-stream
wireless profile policy PP-stream
vlan rafa-mgmt
no shutdown

إنشاء علامة النهج

ترجمة شبكة WLAN إلى ملف تخصيص السياسة، انتقل إلى تكوين > علامة وملفات تعريف > علامات

قم بتشغيل الأمر التالي للتحقق من تكوين CLI.

9800-40-1#sh run | sec PT-mcast
wireless tag policy PT-mcast
wlan videoStream policy PP-mcast
policy-tag PT-mcast

تطبيق علامة النهج على AP

انتقل إلى تكوين > لاسلكي > نقطة الوصول > انقر على نقطة الوصول

قم بتشغيل الأمر التالي للتحقق من التكوين.

9800-40-1#show ap tag summary
Number of APs: 2

AP Name       AP Mac             Site Tag Name  Policy Tag Name   RF Tag Name
-------------------------------------------------------------------------------
AP-3702i-Rafi f07f.06e2.7db4   default-site-tag    PT-mcast     default-rf-tag

عند هذه النقطة، يمكنك مشاهدة بث SSID كما يمكنك توصيل العميل اللاسلكي لتلقي دفق الفيديو.

التحقق من الصحة

أوامر لمراجعة التكوين

9800-40-1#show wireless media-stream multicast-direct state
Multicast-direct State........................... : enabled
Allowed WLANs:
WLAN-Name WLAN-ID
----------------------------------------------------------
emcast 3
videoStream 4

9800-40-1#show wireless media-stream group summary

Number of Groups:: 1

Stream Name Start IP End IP Status
-----------------------------------------------------------------------------------------------------------------
movie 239.15.16.17 239.15.16.17 Enabled

9800-40-1#show wireless media-stream group detail movie

Media Stream Name : movie
Start IP Address : 239.15.16.17
End IP Address : 239.15.16.17
RRC Parameters:
Avg Packet Size(Bytes) : 1200
Expected Bandwidth(Kbps) : 5000
Policy : Admitted
RRC re-evaluation : Initial
QoS : video
Status : Multicast-direct
Usage Priority : 4
Violation : Drop

9800-40-1#show ap dot11 5ghz media-stream rrc

Multicast-direct : Enabled
Best Effort : Enabled
Video Re-Direct : Enabled
Max Allowed Streams Per Radio : Auto
Max Allowed Streams Per Client : Auto
Max Media-Stream Bandwidth : 80
Max Voice Bandwidth : 75
Max Media Bandwidth : 85
Min PHY Rate (Kbps) : 6000
Max Retry Percentage : 80

أوامر التحقق من تدفق فيديو العميل

للتحقق من اتصال العملاء: مراقبة > لاسلكي > عملاء

9800-40-1#show wireless client summary
Number of Local Clients: 1

MAC Address AP Name Type ID State Protocol Method Role
-------------------------------------------------------------------------------------------------------------------------
886b.6e25.1e40 AP-3700i-Rafi WLAN 4 Run 11ac None Local

للحصول على مزيد من التفاصيل

9800-40-1#show wireless client mac-address aaaa.bbbb.cccc detail

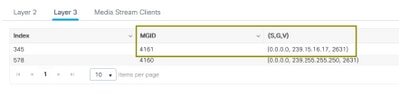

للتحقق من تلقي رسالة ربط IGMP من العميل وإنشاء WLC ل MGID بشكل صحيح، انتقل إلى الشاشة > عام > البث المتعدد > الطبقة 3أعلاه، طلب العميل حركة مرور بيانات مجموعة البث المتعدد 239.15.16.17 على شبكة VLAN 2631.

للتحقق من تدفقات فيديو WLC باستخدام الخيارات المكونة. شاشة > عامة > البث المتعدد > عملاء تدفق الوسائط

9800-40-1#show wireless multicast group 239.15.16.17 vlan 2631

Group : 239.15.16.17
Vlan : 2631
MGID : 4160

Client List
-------------

Client MAC Client IP Status
---------------------------------------------------------------
886b.6e25.1e40 172.16.30.64 MC2UC_ALLOWED

استكشاف الأخطاء وإصلاحها

in order to تحريت المشكلة، أنت يستطيع استعملت التالي أثر.

set platform software trace wncd chassis active R0 multicast-api debug
set platform software trace wncd chassis active R0 multicast-config debug
set platform software trace wncd chassis active R0 multicast-db debug
set platform software trace wncd chassis active R0 multicast-ipc debug
set platform software trace wncd chassis active R0 multicast-main debug
set platform software trace wncd chassis active R0 multicast-rrc debug

يمكنك التحقق باستخدام الأمر التالي إذا تم تنشيط المسارات بشكل صحيح.

9800# show platform software trace level wncd chassis active R0 | i Debug
multicast-api Debug
multicast-config Debug
multicast-db Debug
multicast-ipc Debug
multicast-main Debug
multicast-rrc Debug

الآن، قم بإعادة إنتاج المشكلة

1. توصيل العميل اللاسلكي
2. طلب فيديو (حركة مرور البث المتعدد)
3. استنى حدوث المشكلة
4. تجميع السجلات

لتجميع السجلات. قم بتنفيذ الأمر التالي.

9800#show logging process wncd internal to-file bootflash:<file-name>.log
Displaying logs from the last 0 days, 0 hours, 10 minutes, 0 seconds
executing cmd on chassis 1 ...
Files being merged in the background, result will be in bootflash:mcast-1.log log file.
Collecting files on current[1] chassis.
# of files collected = 1

btrace decoder: [1] number of files, [40999] number of messages
will be processed. Use CTRL+SHIFT+6 to break.

2019-11-28 20:25:50.189 - btrace decoder processed 7%
2019-11-28 20:25:50.227 - btrace decoder processed 12%
2019-11-28 20:25:50.263 - btrace decoder processed 17%
2019-11-28 20:25:50.306 - btrace decoder processed 24%
2019-11-28 20:25:50.334 - btrace decoder processed 29%
2019-11-28 20:25:50.360 - btrace decoder processed 34%
2019-11-28 20:25:50.388 - btrace decoder processed 39%
2019-11-28 20:25:50.430 - btrace decoder processed 46%
2019-11-28 20:25:50.457 - btrace decoder processed 51%
2019-11-28 20:25:50.484 - btrace decoder processed 56%
2019-11-28 20:25:50.536 - btrace decoder processed 63%
2019-11-28 20:25:50.569 - btrace decoder processed 68%
2019-11-28 20:25:50.586 - btrace decoder processed 73%
2019-11-28 20:25:50.587 - btrace decoder processed 78%
2019-11-28 20:25:50.601 - btrace decoder processed 85%
2019-11-28 20:25:50.607 - btrace decoder processed 90%
2019-11-28 20:25:50.619 - btrace decoder processed 95%
2019-11-28 20:25:50.750 - btrace decoder processed 100%
9800#

افتح ملف التدوين

9800#more bootflash:<file-name.log>

السماح بتدفق الفيديو في AP/WLC

IGMP request from wireless client
2019/11/28 20:18:54.867 {wncd_x_R0-0}{1}: [multicast-ipc] [19375]: (debug): IOSD IGMP/MLD has sent the WNCD_INFORM_CLIENT with
capwap id = 0x90000006
num_entry = 1
2019/11/28 20:18:54.867 {wncd_x_R0-0}{1}: [multicast-ipc] [19375]: (debug): Source IP Address 0.0.0.0
2019/11/28 20:18:54.867 {wncd_x_R0-0}{1}: [multicast-ipc] [19375]: (debug): Group IP Address 17.16.15.239
2019/11/28 20:18:54.867 {wncd_x_R0-0}{1}: [multicast-ipc] [19375]: (debug): Client IP Address 71.30.16.172
2019/11/28 20:18:54.867 {wncd_x_R0-0}{1}: [multicast-ipc] [19375]: (debug): index = 0:
source = 0.0.0.0
group = 17.16.15.239 .    >>> 239.15.16.17 multicast group for video
client_ip = 71.30.16.172  >>> 172.16.30.71 client ip address
client_MAC = a4f1.e858.950a
vlan = 2631, mgid = 4160 add = 1
.....



MGID table updated with client mac address
2019/11/28 20:18:54.867 {wncd_x_R0-0}{1}: [multicast-db] [19375]: (debug): Child table records for MGID 4160 are
2019/11/28 20:18:54.867 {wncd_x_R0-0}{1}: [multicast-db] [19375]: (debug): Client MAC: a4f1.e858.950a
....



Starting RRC algoithm to assess whether AP has enough resources or not
2019/11/28 20:18:54.867 {wncd_x_R0-0}{1}: [multicast-rrc] [19375]: (debug): Submiting RRC request
2019/11/28 20:18:54.869 {wncd_x_R0-0}{1}: [multicast-rrc] [19375]: (debug): Video Stream Admitted: passed all the checks
2019/11/28 20:18:54.869 {wncd_x_R0-0}{1}: [multicast-rrc] [19375]: (debug): Approve Admission on radio f07f.06ec.6b40 request 3664 vlan 2631 dest_ip 17.16.15.239 decision 1 qos 4 admit_best 1
.....

WLC matching requested group to the ones defined on WLC
2019/11/28 20:18:54.869 {wncd_x_R0-0}{1}: [multicast-db] [19375]: (debug): Matching video-stream group found Start IP: 17.16.15.239, End IP: 17.16.15.239 that contains the target group IP address 17.16.15.239
.....


Adding client to multicast direct
2019/11/28 20:18:54.869 {wncd_x_R0-0}{1}: [multicast-db] [19375]: (debug): Add rrc Stream Record for dest 17.16.15.239, client a4f1.e858.950a

غير مسموح بتدفق الفيديو في AP/WLC، لذلك، ترسل نقطة الوصول حركة مرور البث المتعدد على قائمة انتظار أفضل الجهود.

في هذه الحالة، يسمح للعميل اللاسلكي بإجراء دفق فيديو ولكن لا تتوفر لنقطة الوصول موارد كافية للسماح بحركة المرور باستخدام جودة خدمة الفيديو، لذلك تقوم نقطة الوصول بنقل العميل إلى قائمة انتظار الجهد الأفضل. راجع الصورة التالية

من التصحيح

Starting RRC algoithm to assess whether AP has enough resources or not
.....
2019/11/28 17:47:40.601 {wncd_x_R0-0}{1}: [multicast-rrc] [19375]: (debug): Submiting RRC request
2019/11/28 17:47:40.603 {wncd_x_R0-0}{1}: [multicast-rrc] [19375]: (debug): RRC Video BW Check Failed: Insufficient Video BW for AP
2019/11/28 17:47:40.603 {wncd_x_R0-0}{1}: [multicast-rrc] [19375]: (debug): Video Stream Rejected. Bandwdith constraint......
2019/11/28 17:47:40.603 {wncd_x_R0-0}{1}: [multicast-rrc] [19375]: (debug): Approve Admission on radio f07f.06ec.6b40 request 3626 vlan 2631 dest_ip 17.16.15.239 decision 0 qos 0 admit_best 1
....
