طلب عناوين IP من نقاط النهاية المسجلة إلى CUCM باستخدام مثال تكوين VCS / Expressway

المقدمة

يصف هذا المستند كيفية طلب عناوين IP من نقاط النهاية المسجلة إلى مدير الاتصالات الموحدة (CUCM) من Cisco باستخدام Cisco Video Communication Server (VCS) أو Cisco Expressway كحل.

المتطلبات الأساسية

المتطلبات

توصي Cisco بأن تكون لديك معرفة بالمواضيع التالية:

• المناطق المجاورة على Cisco VCS / Expressway
• التحويلات وقواعد البحث على Cisco VCS / Expressway
• أنماط مسار بروتوكول بدء جلسة عمل (SIP) وخطوط اتصال SIP على CUCM

ملاحظة: يفترض في هذا المستند أن منطقة المرور من عنصر تحكم VCS / Expressway-C تجاه VCS Expressway / Expressway-E نشطة وأنه يتم تثبيت مفتاح العمل البيني على VCS / Expressway.

المكونات المستخدمة

تستند المعلومات الواردة في هذا المستند إلى إصدارات البرامج والمكونات المادية التالية:

• Cisco VCS X8.1 والإصدارات الأحدث
• CUCM الإصدار 9 والإصدارات الأحدث

ملاحظة: يمكن إستخدام نفس المستند لعمليات نشر سلسلة Expressway.

تم إنشاء المعلومات الواردة في هذا المستند من الأجهزة الموجودة في بيئة معملية خاصة. بدأت جميع الأجهزة المُستخدمة في هذا المستند بتكوين ممسوح (افتراضي). إذا كانت شبكتك مباشرة، فتأكد من فهمك للتأثير المحتمل لأي أمر.

الخلفية

لا يدعم CUCM طلب عنوان IP. إذا كنت ترغب في إستخدام طلب عنوان IP، فإن Cisco توصيك بأحد الإجرائن الموصوفين في هذه المقالة. مثال على ذلك إستخدام حالة لنقاط النهاية المسجلة إلى CUCM أن يطلب نقطة نهاية H.323 بواسطة عنوان IP.

الخيار 1

• قم بإضافة لاحقة إلى عنوان IP، بحيث تشبه السلسلة معرف مورد SIP الموحد (URI).
• على سبيل المثال، من أجل طلب عنوان IP 198.51.100.2، سيقوم المستخدمون بطلب 198.51.100.2@domain.
• يجب على المسؤول تثقيف المستخدمين لطلب <IP address>@domain. يمكن أن يكون هذا المجال إما مجال الشركة الداخلي أو مجال وهمي. يستند هذا المستند إلى إستخدام مجال VCS.

الخيار 2

• استبدلت النقطة مع رمز in order to حولت العنوان إلى خيط.
• على سبيل المثال، لطلب عنوان IP 198.51.100.2، سيقوم المستخدمون بطلب 198*51*100*2.

ملاحظة: في كلا الخيارين، يحاول Expressway-E إستدعاء عنوان IP ببروتوكول H.323. إذا لم تدعم نقطة نهاية الوجهة H.323، فيجب عليك تمكين SIP UDP. وإلا، فاحتفظ ب SIP UDP معطلا.

ملاحظة: يمكن إستخدام الخيار 2 إما مع هواتف IP أو عند الطلب من واجهة سطر الأوامر (CLI) أو واجهة المستخدم الرسومية (GUI) عبر الويب لنقاط النهاية التي تستخدم برنامج Tandberg Codec (TC) . عند محاولة الاتصال * باستخدام "لوحة اللمس" أو "التحكم عن بعد"، قد لا يعمل ذلك حيث يتم تحويل * تلقائيا إلى . عند إستخدام هذه الخيارات للطلب.

التكوين

ملاحظة: ينطبق هذا التكوين على كلا الخيارين المذكورين سابقا.

تكوين CUCM

على ال CUCM، على المدير أن يشكل SIP شنطة أمن توصيف ل VCS على ميناء 5060 (هذا يفترض أن 5060 هو الميناء يستعمل على ال VCS تجاه ال CUCM عن طريق TCP).

ملاحظة: إذا كنت تستخدم المنفذ 5060 / 5061 للوصول عبر الهاتف المحمول والوصول عن بعد (MRA)، فاستخدم منفذ TCP مختلف (مثل 5075) لملف تعريف أمان خط اتصال SIP.

أخترت نظام>تأمين>SIP شنطة أمن توصيف على CUCM وطقطقة يضيف جديد.

قم بإنشاء ملف تعريف أمان خط اتصال SIP كما هو موضح في لقطة الشاشة هذه.

في CUCM، أضف خط اتصال SIP نحو عنصر تحكم VCS/Expressway-C.

أخترت أداة>شنطة وطقطقة يضيف جديد.

تعتمد إعدادات خطوط الاتصال هذه على التصميم.

تكوين التحكم في VCS

قم بإنشاء منطقة مجاورة على عنصر تحكم VCS / Expressway-C باتجاه CUCM.

أخترت تشكيل>مناطق>مناطق وطقطقة جديد in order to أضفت المنطقة.

تعتمد إعدادات هذه المنطقة على التصميم.

تأكد من تعيين معلمة المكالمات لعناوين IP غير المعروفة على غير مباشر على التحكم في VCS / Expressway-C. للقيام بذلك، أختر التكوين > خطة الطلب > التكوين.

تكوين VCS Expressway

في القائمة المنسدلة "مكالمات عناوين IP غير المعروفة"، أختر Direct على Expressway / Expressway-E من VCS. لا يلزم وجود قاعدة بحث على Expressway / Expressway-E من VCS لتوجيه المكالمات المستندة إلى IP.

الخيار 1 - إضافة لاحق إلى عنوان IP

في CUCM، أضف نمط مسار SIP لإرسال المكالمات مع اللاحقة vcs.domain إلى خط اتصال VCS Control/Expressway-C.

أختر توجيه المكالمات > نمط توجيه SIP وانقر فوق إضافة جديد.

قم بتعيين إعدادات نمط مسار SIP كما هو موضح هنا.

نمط IPv4: vcs.domain

على عنصر تحكم VCS / Expressway-C، قم بتحويل جزء مجال الشريط من اسم مستعار عند طلب عنوان IP.

أخترت تشكيل>طلب خطة>يحول وطقطقة جديد.

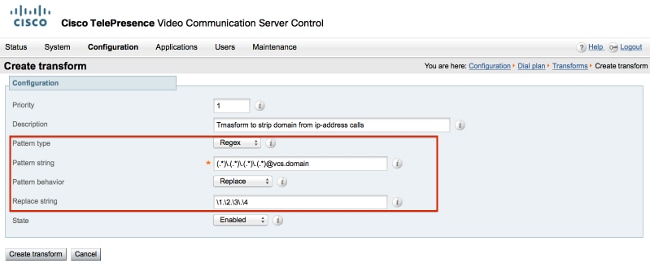

قم بإنشاء التحويل كما هو موضح هنا.

سلسلة النقش: (.*)\.(.*)\.(.*)\.(.*)@vcs.domain

إستبدال السلسلة: \1.\2.\3.\4

على عنصر تحكم VCS / Expressway-C تحتاج إلى قاعدة بحث ترسل المكالمة إلى VCS Expressway / Expressway-E عند طلب عنوان IP.

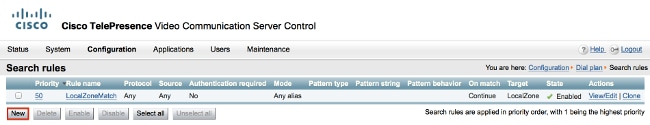

أخترت تشكيل>طلب خطة>بحث قاعدة وطقطقة جديد.

قم بإنشاء قاعدة البحث هذه باتجاه VCS Expressway / Expressway-E.

الخيار 2 - تحويل عنوان IP إلى سلسلة

في CUCM، أضف نمط مسار لإرسال المكالمات باستخدام النمط !*!*!*!! إلى خط تحكم VCS / خط اتصال Expressway-C.

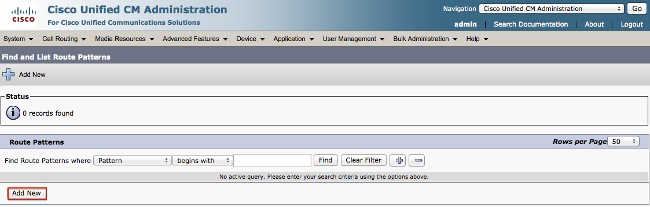

أختر توجيه المكالمات > المسار/الصيد > نمط المسار وانقر فوق إضافة جديد.

أضف نمط مسار جديد كما هو موضح هنا.

مسار المسار: !*!**!*!

ملاحظة: قد يتسبب المسار !*!*** في حدوث تأخيرات في معالجة أنماط المسارات الأخرى، لذا يجب توخي الحذر عند إستخدام هذا النمط. قد تكون إحدى الطرق الجيدة وضع نمط المسار هذا في قسم منفصل وتتوفر فقط على نقاط النهاية التي تحتاج إلى طلب وصول عناوين IP إلى هذا القسم .

على عنصر تحكم VCS / Expressway-C تحتاج إلى تحويل يقوم بتعديل الاسم المستعار باستخدام "*" إلى "." عند طلب عنوان IP.

أختر تكوين > خطة الطلب > التحويلات وانقر فوق جديد.

قم بإنشاء التحويل كما هو موضح هنا.

سلسلة النقش: (\d\d؟\d؟)(\*)(\d\d؟\d؟)(\*)(\d\d؟\d؟)(\*)(\d\d؟\d؟)(*)

إستبدال السلسلة: \1.\3.\5.\7

على عنصر تحكم VCS / Expressway-C تحتاج إلى قاعدة بحث ترسل المكالمة إلى VCS Expressway / Expressway-E عند طلب عنوان IP.

أخترت تشكيل>طلب خطة>بحث قاعدة وطقطقة جديد.

قم بإنشاء قاعدة البحث هذه باتجاه VCS Expressway / Expressway-E.

ملاحظة: إذا تم تمكين وضع SIP UDP، يقوم VCS Expressway / Expressway-E ببدء إستدعاء SIP كمكالمة أصلية أولا. في حالة عدم إستجابة جهاز الوجهة إلى دعوة SIP، يستمر VCS ExpressWay / Expressway-E في تشغيل إستدعاء SIP UDP حتى انتهاء المهلة القياسية لمفاوضات المكالمات (حوالي 32 ثانية). ثم تراجع إلى H.323 إستدعاء العمل البيني كسلوك مصمم.

التحقق من الصحة

استخدم هذا القسم لتأكيد عمل التكوين بشكل صحيح.

بمجرد اكتمال الخطوات السابقة، اطلب عنوان IP كسلسلة أو عنوان IP مع إلحاق المجال (يعتمد هذا على خيار التكوين الذي حددته) وانظر ما إذا كان الاتصال بالطرف البعيد يعمل.

استكشاف الأخطاء وإصلاحها

يوفر هذا القسم معلومات يمكنك استخدامها لاستكشاف أخطاء التكوين وإصلاحها.

قم بتجميع سجلات واجهة تشخيص النظام التفصيلية / طبقة توزيع الإشارة (SDI / SDL) من سجلات تشخيص CUCM و"مستوى تصحيح الأخطاء" من VCS-Control / Expressway-C و VCS-Expressway / Expressway-E. قم بتوفير هذه السجلات إلى مركز المساعدة التقنية (TAC) من Cisco للتحليل إذا لم تعمل الاستدعاء بعد إكمال خطوات التكوين السابقة.
