تكوين إعدادات الراديو اللاسلكية على نقطة وصول WAP551 أو WAP561

الهدف

الراديو هو المكون المادي لنقطة الوصول اللاسلكية (WAP) التي تنشئ شبكة لاسلكية. تتحكم إعدادات الراديو الموجودة على WAP في سلوك الراديو وتحدد الإشارات التي يرسلها الجهاز. ويعتبر تغيير تردد WAP مفيدا في منع WAP من التدخل واستقبال التداخل من الإشارات اللاسلكية الأخرى. في كثير من الحالات، تكون هناك حاجة إلى أن تكون إعدادات WAP هي نفسها مع إعدادات الموجه اللاسلكي، بالإضافة إلى نقاط الوصول الأخرى في الشبكة، من أجل التوصيل اللاسلكي السلس. تحقق من الإعدادات اللاسلكية للموجه اللاسلكي قبل نشر نقطة الوصول اللاسلكية.

يهدف هذا مادة أن يبدي ال steps على كيف أن يشكل العملية إعداد لاسلكي أساسي على ال WAP551 أو WAP561 منفذ نقطة.

الأجهزة القابلة للتطبيق

• WAP551
• WAP561

إصدار البرامج

• 1.0.4.4 — WAP551، WAP561

تكوين إعدادات الراديو اللاسلكية

الخطوة 1. سجل الدخول إلى الأداة المساعدة المستندة إلى الويب لنقطة الوصول واختر لاسلكي > لاسلكي.

الخطوة 2 في حقل الفاصل الزمني لانتهاك TSPEC، أدخل الفاصل الزمني (بالثواني) الذي يحتاج WAP إلى انتظاره قبل أن يقوم بالإعلام عن العملاء المقترنين الذين لا يلتزمون بإجراءات التحكم في الدخول الإلزامية. القيمة يستطيع كنت من 0 إلى 900 ثاني، حيث 0 يعني معأق. القيمة الافتراضية هي 300.

ملاحظة: في هذا المثال، يتم إدخال 500.

الخطوة 3. في مساحة إعداد الراديو لكل واجهة، انقر زر الراديو الذي يتوافق مع تردد الراديو الذي يحتاج إلى تكوين.

ملاحظة: تتوفر هذه الميزة فقط على WAP561. في هذا المثال، يتم إختيار الراديو 1.

الخطوة 4. في منطقة الإعدادات الأساسية، حدد خانة الاختيار تمكين لتنشيط واجهة الراديو. هذا غير محدد بشكل افتراضي.

ملاحظة: عرض عنوان MAC هو عنوان MAC الخاص بواجهة الراديو.

الخطوة 5. أختر وضع الراديو المطلوب من القائمة المنسدلة "الوضع". الخيارات هي:

• 802.11a — يسمح هذا الخيار فقط للأجهزة التي تدعم Wireless-A للاتصال ب WAP. تحصل الأجهزة اللاسلكية على عرض نطاق ترددي يبلغ 54 ميجابت في الثانية كحد أقصى عند إختيار هذا الوضع.
• 802. 11b/g — يسمح هذا الخيار فقط للأجهزة التي تدعم Wireless-G و Wireless-B بالاتصال ب WAP. تحصل الأجهزة اللاسلكية من النوع B على عرض نطاق ترددي يبلغ 11 ميجابت في الثانية كحد أقصى، في حين تحصل أجهزة Wireless-G على 54 ميجابت في الثانية كحد أقصى. يعمل هذا الخيار بالتردد 2. 4 غيغاهرتز.
• 802. 11a/n — يسمح هذا الخيار فقط للأجهزة التي تدعم Wireless-A و Wireless-N بالاتصال ب WAP. وهو يعمل على تردد 5 جيجاهيرتز ويمكنه التعامل مع نطاق ترددي عريض يصل إلى 150 ميجابت/ثانية.
• 802. 11b/g/n — يسمح هذا الخيار فقط للأجهزة التي تدعم الشبكات اللاسلكية B و G و N بالاتصال بالتيار المتردد.
• 5 جيجاهرتز 802. 11n — يسمح هذا الخيار فقط للأجهزة التي تدعم تشغيل Wireless-N في تردد 5 جيجاهرتز بالاتصال ب WAP. للحصول على أفضل النتائج، أستخدم مهايئ Wireless-N على الكمبيوتر إذا لم يكن مجهزا بعد بمحول.
• 2. 4 جيجاهيرتز 802. 11n — يسمح هذا الخيار فقط للأجهزة التي تدعم تشغيل Wireless-N في تردد 2. 4 جيجاهيرتز بالاتصال بالتيار المتردد.

ملاحظة: في هذا المثال، يتم إختيار شبكة 802.11n بسرعة 2.4 جيجاهرتز.

الخطوة 6. أختر النطاق الترددي للقناة للراديو من القائمة المنسدلة للنطاق الترددي العريض للقناة. الخيارات هي:

• 20 ميجاهيرتز — يحد هذا الخيار من إستخدام القناة على قناة 20 ميجاهيرتز.
• 20/40 ميجاهيرتز — يتألف هذا الخيار من قناتين بسرعة 20 ميجاهيرتز متجاورتين في مجال التردد.

ملاحظة: في هذا المثال، يتم إختيار 20 ميجاهرتز.

الخطوة 7. من القائمة المنسدلة قناة أساسية، أختر قناة لتعيينها كقناة أساسية. يتم إستخدام القناة الأساسية للأجهزة التي تدعم قنوات 20/40 ميجاهرتز فقط. الخيارات هي:

• الأعلى — يضبط هذا الخيار القناة العليا بسرعة 20 ميغاهيرتز على أنها القناة الأساسية.
• أقل — يحدد هذا الخيار القناة السفلى بسرعة 20 ميغاهيرتز على أنها القناة الأساسية.

ملاحظة: في هذا المثال، يتم تعيين القناة الأساسية تلقائيا إلى أقل نظرا لتعيين النطاق الترددي للقناة على 20 ميجاهرتز.

ملاحظة: يتم تعطيل القائمة المنسدلة للقناة الأساسية تلقائيا إذا تم تعيين النطاق الترددي للقناة على 20 ميجاهرتز.

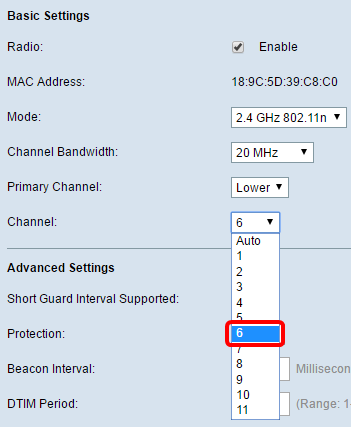

الخطوة 8. أختر نطاق طيف الراديو الذي يستخدمه الراديو للبث والاستقبال من القائمة المنسدلة للقناة. إذا تم إختيار "تلقائي"، يقوم WAP بفحص القنوات المتاحة واختيار قناة يتم فيها اكتشاف أقل حركة مرور.

الخطوة 9. انقر على حفظ للاحتفاظ بالإعدادات.

يجب أن تكون قد انتهيت الآن من تكوين الإعدادات اللاسلكية الأساسية لنقطة الوصول اللاسلكية.

التكوين متقدم إعدادات الراديو

الخطوة 1. أختر نموذج خيار القائمة المنسدلة للفترة الزمنية القصيرة المدعومة للواقي. هذا هو الفاصل بين إرسال الرمز. وهو يمنع التداخل بين الرموز وبين شركات النقل (ISI، ICI). يمكن إختصار الفاصل الزمني للحراسة من أجل زيادة الإنتاجية بنسبة تصل إلى 10 بالمائة. الخيارات هي:

• نعم — يسمح هذا الخيار ل WAP بإرسال البيانات في فاصل زمني للحراسة مقداره 400 نانو ثانية عند الاتصال بالعملاء.
• ما من — يسمح هذا خيار ال WAP يبث معطيات في حارس فاصل 800 نانو ثانية.

ملاحظة: في هذا المثال، يتم إختيار نعم.

الخطوة 2. أختر إعداد حماية من القائمة المنسدلة "حماية". الخيارات هي:

• تلقائي — يمنع هذا الخيار التداخل عندما تكون الأجهزة القديمة ضمن نطاق WAP.
• قيد الإيقاف — هذا الخيار يعطل الميزة، تاركا العملاء اللاسلكيين عرضة لتداخل 802.11n.

ملاحظة: في هذا المثال، يتم إختيار "تلقائي".

الخطوة 3. في حقل فاصل المنارة، أدخل الفاصل الزمني بين عمليات إرسال المنارة. يتم إرسال مجموعات برامج Beacon بشكل دوري للإعلان عن وجود شبكة لاسلكية. يتم قياس الفاصل بالمللي ثانية.

ملاحظة: في هذا المثال، يكون الفاصل الزمني للمنارة هو 100.

الخطوة 4. في حقل فترة DTIM، أدخل رقما من 1 إلى 255 لفترة خريطة معلومات حركة مرور التسليم (DTIM). رسالة DTIM هي عنصر متضمن في بعض إطارات Beacon. وهو يشير إلى محطات العميل التي لا تزال في وضع الطاقة المنخفضة، والتي يتم تخزين البيانات مؤقتا على جهاز WAP في انتظار الاستلام. تشير القيمة التي ستقوم بإدخالها إلى عدد المرات التي يجب فيها على العملاء الذين يخدمهم جهاز WAP هذا التحقق من البيانات التي لا تزال تخزن مؤقتا على جهاز WAP في انتظار الالتقاط.

ملاحظة: في هذا المثال، تكون فترة DTIM المستخدمة هي 2.

الخطوة 5. في حقل حد التجزئة، أدخل الحد الأقصى لحجم الحزم بالبايت التي يمكن إرسالها عبر الشبكة. تتم تجزئة الحزم الأكبر من الحد الأقصى للحجم ويتم تعيينها على عدة حزم أصغر. لا يوصى بالتجزئة إلا إذا قمت بتجربة تداخل الراديو.

ملاحظة: القيمة الافتراضية هي 2346.

الخطوة 6. في حقل حد RTS، أدخل قيمة حد طلب الإرسال (RTS) التي تشير إلى عدد الأنظمة الثمانية في وحدة بيانات بروتوكول MAC (MPDU)، والتي لا يتم إجراء مصافحة RTC/CTS بها. تقوم قيمة العتبة المنخفضة بإرسال الحزم بشكل أكثر تكرارا مما يستهلك نطاقا تردديا أكبر.

ملاحظة: القيمة الافتراضية هي 65535.

الخطوة 7. في حقل الحد الأقصى للأجهزة العميلة المقترنة، أدخل الحد الأقصى لعدد الأجهزة المسموح لها بالاتصال ب WAP في أي وقت معين.

ملاحظة: القيمة الافتراضية هي 200.

الخطوة 8. أختر النسبة المئوية لقيمة مستوى طاقة الإرسال من القائمة المنسدلة طاقة الإرسال.

ملاحظة: القيمة الافتراضية هي full-100٪

الخطوة 9. أختر إعداد دعم تفجير الإطارات من القائمة المنسدلة دعم تفجير الإطارات. وعادة ما يتم تمكين دعم اندفاع الإطارات لتحسين أداء الراديو في إتجاه تدفق البيانات من الخادم. الخيارات هي:

• قيد الإيقاف - يعني هذا الخيار أن دعم اندفاع الإطارات معطل.
• قيد التشغيل - يعني هذا الخيار تمكين دعم اندفاع الإطارات.

ملاحظة: في هذا المثال، يتم إختيار "تشغيل".

الخطوة 10. أختر إعداد معدل نقل حركة مرور البث المتعدد من القائمة المنسدلة لمعدل البث المتعدد الثابت. القيمة الافتراضية هي "تلقائي".

الخطوة 11. حدد خانات الاختيار لمعدل الإرسال المطلوب في جدول مجموعات المعدلات القديمة. يمكن التحقق من معدلات متعددة.

الخطوة 12. (إختياري) حدد خانة الاختيار "تحديد معدل البث/البث المتعدد" ثم أدخل المعلومات التالية في حقلي حد المعدل وزيادة حد المعدل:

• حد المعدل — أدخل حد معدل حركة مرور البث والبث المتعدد في الحزم في الثانية.
• انفجار حد المعدل — أدخل حد حركة المرور التي يمكن إرسالها في دفعة واحدة في الحزم في الثانية.

ملاحظة: في هذا المثال، حد المعدل هو 50، ودفعة حد المعدل هي 75.

الخطوة 13. أختر وضع مواصفات حركة مرور البيانات (TSPEC) من القائمة المنسدلة وضع TSPEC. الخيارات هي:

• قيد التشغيل — قم بتمكين TSPEC على WAP. يتم إرسال TSPEC من عميل قادر على جودة الخدمة (QoS) ويطلب مقدار معين من حركة مرور الشبكة من WAP. ويكون ذلك مفيدا عندما يكون لديك أجهزة في الشبكة تدعم جودة الخدمة.
• قيد الإيقاف — لم يتم تمكين TSPEC على WAP.

ملاحظة: في هذا المثال، وضع TSPEC في وضع إيقاف التشغيل.

الخطوة 14. أختر وضعا ينظم التحكم في الدخول إلزاميا (ACM) لفئة الوصول الصوتي من القائمة المنسدلة وضع ACM الصوتي ل TSPEC.

• قيد التشغيل — يسمح هذا الخيار للمحطة بإرسال طلب TSPEC للنطاق الترددي إلى WAP قبل أن يتمكن من إرسال تدفق حركة مرور الصوت أو إستقباله.
• إيقاف التشغيل — يتيح هذا الخيار للمحطة إرسال حركة مرور الصوت واستقبالها دون طلب TSPEC.

ملاحظة: في هذا المثال، وضع TSPEC Voice ACM قيد الإيقاف.

الخطوة 15. أدخل الحد الأقصى لحركة المرور التي يحاول WAP إرسالها لاسلكيا باستخدام التحكم في الدخول الصوتي للحصول على الوصول في حقل حد قائمة التحكم في الوصول إلى الصوت ل TSPEC.

ملاحظة: في هذا المثال، حد التحكم في الوصول (ACM) للصوت لمعيار TSPEC هو 20.

الخطوة 16. أختر وضع ينظم قائمة التحكم في الوصول (ACM) لفئة الوصول إلى الفيديو من القائمة المنسدلة وضع ACM للصوت ل TSPEC. الخيارات هي:

• قيد التشغيل — يتطلب هذا الخيار من المحطة إرسال طلب TSPEC للنطاق الترددي إلى WAP قبل أن يتمكن من إرسال حركة مرور الفيديو أو استقبالها.
• قيد الإيقاف — سيتيح هذا الخيار إرسال حركة مرور الصوت واستقبالها دون طلب TSPEC.

ملاحظة: في هذا المثال، وضع ACM لفيديو TSPEC قيد الإيقاف.

الخطوة 17. أدخل الحد الأقصى لحجم حركة المرور التي يحاول WAP إرسالها لاسلكيا باستخدام التحكم في إدخال الفيديو للحصول على الوصول في حقل حد قائمة التحكم في الوصول لفيديو TSPEC.

ملاحظة: في هذا المثال، حد التحكم في الوصول لفيديو TSPEC هو 15.

الخطوة 18. أدخل مقدار الوقت في الثانية ل WAP لاكتشاف تخمين حركة مرور إرتباط للتنزيل كخامل قبل أن يحذفه WAP في حقل مهلة عدم نشاط نقطة الوصول TSPEC.

ملاحظة: في هذا المثال، تكون مهلة عدم نشاط نقطة الوصول AP لمعيار TSPEC هي 30.

الخطوة 19. أدخل مقدار الوقت بالثواني ل WAP لاكتشاف تخمين حركة مرور الوصلة كخامل قبل أن يحذفه WAP في حقل مهلة عدم نشاط محطة TSPEC.

ملاحظة: في هذا المثال، مهلة عدم النشاط لمحطة TSPEC هي 30.

الخطوة 20. أختر الوضع المرغوب من القائمة المنسدلة وضع خريطة قائمة انتظار WMM القديم ل TSPEC.

• قيد التشغيل — يتيح هذا الخيار لحركة المرور القديمة إمكانية المزج مع قوائم الانتظار التي تعمل كقائمة تحكم في الوصول (ACM).
• قيد الإيقاف — يقوم هذا الخيار بتعطيل حركة مرور البيانات القديمة المختلطة على قوائم الانتظار التي تعمل ك ACM.

ملاحظة: في هذا المثال، يتم إختيار إيقاف تشغيل.

الخطوة 21. انقر على حفظ للاحتفاظ بالإعدادات.

يجب أن تكون قد انتهيت الآن من تكوين الإعدادات اللاسلكية المتقدمة لنقطة الوصول اللاسلكية.
