تكوين NAT والتحقق من صحته على FTD

تم التحديث:٢ أغسطس ٢٠٢٣
معرّف المستند:212702

لغة خالية من التحيز

تسعى مجموعة الوثائق لهذا المنتج جاهدة لاستخدام لغة خالية من التحيز. لأغراض مجموعة الوثائق هذه، يتم تعريف "خالية من التحيز" على أنها لغة لا تعني التمييز على أساس العمر، والإعاقة، والجنس، والهوية العرقية، والهوية الإثنية، والتوجه الجنسي، والحالة الاجتماعية والاقتصادية، والتمييز متعدد الجوانب. قد تكون الاستثناءات موجودة في الوثائق بسبب اللغة التي يتم تشفيرها بشكل ثابت في واجهات المستخدم الخاصة ببرنامج المنتج، أو اللغة المستخدمة بناءً على وثائق RFP، أو اللغة التي يستخدمها منتج الجهة الخارجية المُشار إليه. تعرّف على المزيد حول كيفية استخدام Cisco للغة الشاملة.

حول هذه الترجمة

ترجمت Cisco هذا المستند باستخدام مجموعة من التقنيات الآلية والبشرية لتقديم محتوى دعم للمستخدمين في جميع أنحاء العالم بلغتهم الخاصة. يُرجى ملاحظة أن أفضل ترجمة آلية لن تكون دقيقة كما هو الحال مع الترجمة الاحترافية التي يقدمها مترجم محترف. تخلي Cisco Systems مسئوليتها عن دقة هذه الترجمات وتُوصي بالرجوع دائمًا إلى المستند الإنجليزي الأصلي (الرابط متوفر).

    المقدمة

    يصف هذا وثيقة كيف أن يشكل ودققت أساسي شبكة عنوان ترجمة (NAT) على FirePOWER تهديد الدفاع (FTD).

    المتطلبات الأساسية

    المتطلبات

    لا توجد متطلبات خاصة لهذا المستند.

    المكونات المستخدمة

    تستند المعلومات الواردة في هذا المستند إلى إصدارات البرامج والمكونات المادية التالية:

    • ASA5506X الذي يشغل FTD رمز 6.1.0-226
    • FireSIGHT Management Center (FMC) الذي يشغل الإصدار 6.1.0-226
    • 3 أجهزة مضيفة لنظام التشغيل Windows 7
    • الموجه Cisco IOS® 3925 الذي يشغل شبكة LAN إلى شبكة LAN (L2L) VPN

    وقت إكمال المعمل: ساعة واحدة

    تم إنشاء المعلومات الواردة في هذا المستند من الأجهزة الموجودة في بيئة معملية خاصة. بدأت جميع الأجهزة المُستخدمة في هذا المستند بتكوين ممسوح (افتراضي). إذا كانت شبكتك قيد التشغيل، فتأكد من فهمك للتأثير المحتمل لأي أمر.

    معلومات أساسية

    يدعم FTD نفس خيارات تكوين NAT مثل جهاز الأمان القابل للتكيف (ASA) التقليدي:

    • قواعد NAT من قبل - هذا يعادل مرتين NAT (القسم 1) على ASA التقليدي.
    • قواعد NAT التلقائية - القسم 2 في ASA التقليدي
    • بعد قواعد NAT - هذا يعادل مرتين NAT (القسم 3) على ASA التقليدي.

    بما أن تكوين FTD يتم من ال FMC عندما يتعلق الأمر بتكوين NAT، فمن الضروري أن تكون على دراية بواجهة المستخدم الرسومية (GUI) ل FMC ومختلف خيارات التكوين.

    التكوين

    الرسم التخطيطي للشبكة

    Network Diagram

    المهمة 1. تكوين NAT الثابت على FTD

    تكوين NAT طبقا لهذه المتطلبات:

    اسم نهج NAT

    اسم جهاز FTD

    قاعدة nat

    قاعدة NAT اليدوية

    نوع NAT

    ساكن

    إدراج

    في القسم 1

    واجهة المصدر

    داخل*

    واجهة الوجهة

    DMZ*

    المصدر الأصلي

    192.168.75.14

    مصدر مترجم

    192.168.76.100

    *إستخدام مناطق الأمان لقاعدة NAT

    Configure Static NAT on FTD

    NAT الثابت

    الحل:

    بينما على ASA التقليدي، يجب عليك إستخدام اسم في قواعد NAT. في FTD، يلزمك إستخدام مناطق الأمان أو مجموعات الواجهة.

    الخطوة 1. قم بتخصيص الواجهات لمناطق الأمان/مجموعات الواجهة.

    في هذه المهمة، تقرر تعيين واجهات FTD التي يتم إستخدامها ل NAT إلى مناطق الأمان. بدلا من ذلك، يمكنك تعيينهم إلى مجموعات الواجهة كما هو موضح في الصورة.

    Assign FTD Interfaces

    الخطوة 2. النتيجة كما هو موضح في الصورة.

    Interfaces Assigned

    الخطوة 3. يمكنك إنشاء/تحرير مجموعات واجهة ومناطق أمان من صفحة الكائنات > إدارة الكائنات كما هو موضح في الصورة.

    Create/Edit Interface Groups and Security Zones

    مناطق الأمان مقابل مجموعات الواجهة

    يكمن الاختلاف الرئيسي بين مناطق الأمان ومجموعات الواجهة في إمكانية انتماء الواجهة إلى منطقة أمان واحدة فقط، ولكن يمكن أن تنتمي إلى مجموعات واجهة متعددة. لذلك من الناحية العملية، توفر مجموعات الواجهة مرونة أكثر.

    يمكنك أن ترى أن الواجهة الداخلية تنتمي إلى مجموعتي واجهة مختلفتين، ولكن منطقة أمان واحدة فقط كما هو موضح في الصورة.

    Interface Inside Belongs to Two Different Interface Groups

    الخطوة 4. شكلت NAT ساكن إستاتيكي على FTD.

    انتقل إلى الأجهزة > NAT وأنشئ سياسة nat. حدد سياسة جديدة > NAT للدفاع عن التهديد كما هو موضح في الصورة.

    Create a NAT Policy

    الخطوة 5. حدد اسم النهج وقم بتعيينه على جهاز مستهدف كما هو موضح في الصورة.

    Specify a Policy Name and Assign it to a Target Device

    الخطوة 6. إضافة قاعدة nat إلى النهج، انقر فوق إضافة قاعدة.

    حدد ذلك حسب متطلبات المهمة كما هو موضح في الصور.

    Add NAT Rule

    Original Source and Original Destination

    المضيف-A = 192.168.75.14

    host-b = 192.168.76.100

    firepower# show run object
object network Host-A
 host 192.168.75.14
object network Host-B
 host 192.168.76.100

    تحذير: إن يشكل أنت ساكن إستاتيكي nat ويعين قارن بما أن يترجم مصدر، بعد ذلك كل حركة مرور معد ل إلى العنوان من القارن يكون أعدت. يتعذر على المستخدمين الوصول إلى أية خدمة ممكنة على الواجهة المعينة. وتتضمن أمثلة هذه الخدمات بروتوكولات التوجيه مثل OSPF و EIGRP.

    الخطوة 7. النتيجة كما هو موضح في الصورة.

    NAT is Configured

    الخطوة 8. تأكد من وجود سياسة تحكم في الوصول تسمح للمضيف-B بالوصول إلى المضيف-A والعكس صحيح. تذكرت أن ساكن إستاتيكي nat مزدوج إتجاه افتراضيا. كما هو الحال مع ASA التقليدي، راجع إستخدام IPs الحقيقي.هذا متوقع لأن LINA في هذا المختبر تشغل 9.6.1.x رمز كما هو موضح في الصورة.

    Access Control Policy that Allows Host-B to Access Host-A and Vice Versa

    التحقق:

    من CLI لينا:

    firepower# show run nat
nat (inside,dmz) source static Host-A Host-B

     تم إدراج قاعدة NAT في القسم 1 كما هو متوقع:

    firepower# show nat
Manual NAT Policies (Section 1)
1 (inside) to (dmz) source static Host-A Host-B
    translate_hits = 0, untranslate_hits = 0

    ملاحظة: المراحل ال 2 التي يتم إنشاؤها في الخلفية.

    firepower# show xlate
2 in use, 4 most used
Flags: D - DNS, e - extended, I - identity, i - dynamic, r - portmap,
       s - static, T - twice, N - net-to-net
NAT from inside:192.168.75.14 to dmz:192.168.76.100
    flags sT idle 0:41:49 timeout 0:00:00
NAT from dmz:0.0.0.0/0 to inside:0.0.0.0/0
    flags sIT idle 0:41:49 timeout 0:00:00

    جداول ASP NAT:

    firepower# show asp table classify domain nat

Input Table
in  id=0x7ff6036a9f50, priority=6, domain=nat, deny=false
        hits=0, user_data=0x7ff60314dbf0, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=inside, output_ifc=dmz
in  id=0x7ff603696860, priority=6, domain=nat, deny=false
        hits=0, user_data=0x7ff602be3f80, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=192.168.76.100, mask=255.255.255.255, port=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=inside

Output Table:
L2 - Output Table:
L2 - Input Table:
Last clearing of hits counters: Never



    firepower# show asp table classify domain nat-reverse

Input Table

Output Table:
out id=0x7ff603685350, priority=6, domain=nat-reverse, deny=false
        hits=0, user_data=0x7ff60314dbf0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=inside
out id=0x7ff603638470, priority=6, domain=nat-reverse, deny=false
        hits=0, user_data=0x7ff602be3f80, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=inside, output_ifc=dmz

L2 - Output Table:
L2 - Input Table:
Last clearing of hits counters: Never

    قم بتمكين الالتقاط باستخدام تفاصيل التتبع على FTD واختبار الاتصال من المضيف-B إلى المضيف-A كما هو موضح في الصورة.

    firepower# capture DMZ interface dmz trace detail match ip host 192.168.76.14 host 192.168.76.100
firepower# capture INSIDE interface inside trace detail match ip host 192.168.76.14 host 192.168.75.14

    Enable Capture

    عدد مرات الوصول موجود في جداول ASP:

    firepower# show asp table classify domain nat

Input Table
in  id=0x7ff6036a9f50, priority=6, domain=nat, deny=false
        hits=0, user_data=0x7ff60314dbf0, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=inside, output_ifc=dmz
in  id=0x7ff603696860, priority=6, domain=nat, deny=false
        hits=4, user_data=0x7ff602be3f80, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=192.168.76.100, mask=255.255.255.255, port=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=inside

    firepower# show asp table classify domain nat-reverse

Input Table

Output Table:
out id=0x7ff603685350, priority=6, domain=nat-reverse, deny=false
        hits=4, user_data=0x7ff60314dbf0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=inside
out id=0x7ff603638470, priority=6, domain=nat-reverse, deny=false
        hits=0, user_data=0x7ff602be3f80, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=inside, output_ifc=dmz

    يظهر التقاط الحزمة:

    firepower# show capture DMZ
8 packets captured
   1: 17:38:26.324812       192.168.76.14 > 192.168.76.100: icmp: echo request
   2: 17:38:26.326505       192.168.76.100 > 192.168.76.14: icmp: echo reply
   3: 17:38:27.317991       192.168.76.14 > 192.168.76.100: icmp: echo request
   4: 17:38:27.319456       192.168.76.100 > 192.168.76.14: icmp: echo reply
   5: 17:38:28.316344       192.168.76.14 > 192.168.76.100: icmp: echo request
   6: 17:38:28.317824       192.168.76.100 > 192.168.76.14: icmp: echo reply
   7: 17:38:29.330518       192.168.76.14 > 192.168.76.100: icmp: echo request
   8: 17:38:29.331983       192.168.76.100 > 192.168.76.14: icmp: echo reply
8 packets shown

    آثار الحزمة (النقاط المهمة يتم إبرازها).

    ملاحظة: معرف قاعدة NAT وارتباطها بجدول ASP.

    firepower# show capture DMZ packet-number 3 trace detail
8 packets captured
   3: 17:38:27.317991 000c.2998.3fec d8b1.90b7.32e0 0x0800 Length: 74
      192.168.76.14 > 192.168.76.100: icmp: echo request (ttl 128, id 9975)

Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x7ff602c72be0, priority=13, domain=capture, deny=false
        hits=55, user_data=0x7ff602b74a50, cs_id=0x0, l3_type=0x0
        src mac=0000.0000.0000, mask=0000.0000.0000
        dst mac=0000.0000.0000, mask=0000.0000.0000
        input_ifc=dmz, output_ifc=any

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x7ff603612200, priority=1, domain=permit, deny=false
        hits=1, user_data=0x0, cs_id=0x0, l3_type=0x8
        src mac=0000.0000.0000, mask=0000.0000.0000
        dst mac=0000.0000.0000, mask=0100.0000.0000
        input_ifc=dmz, output_ifc=any

Phase: 3
Type: UN-NAT
Subtype: static
Result: ALLOW
Config:
nat (inside,dmz) source static Host-A Host-B
Additional Information:
NAT divert to egress interface inside
Untranslate 192.168.76.100/0 to 192.168.75.14/0

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip host 192.168.76.14 host 192.168.75.14 rule-id 268434440
access-list CSM_FW_ACL_ remark rule-id 268434440: ACCESS POLICY: FTD5506-1 - Mandatory/2
access-list CSM_FW_ACL_ remark rule-id 268434440: L4 RULE: Host-B to Host-A
Additional Information:
 This packet will be sent to snort for additional processing where a verdict will be reached
 Forward Flow based lookup yields rule:
 in  id=0x7ff602b72610, priority=12, domain=permit, deny=false
        hits=1, user_data=0x7ff5fa9d0180, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.76.14, mask=255.255.255.255, port=0, tag=any, ifc=any
        dst ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any, ifc=any, vlan=0, dscp=0x0
        input_ifc=any, output_ifc=any

Phase: 5
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x7ff60367cf80, priority=7, domain=conn-set, deny=false
        hits=1, user_data=0x7ff603677080, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=any

Phase: 6
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (inside,dmz) source static Host-A Host-B
Additional Information:
Static translate 192.168.76.14/1 to 192.168.76.14/1
 Forward Flow based lookup yields rule:
 in  id=0x7ff603696860, priority=6, domain=nat, deny=false
        hits=1, user_data=0x7ff602be3f80, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=192.168.76.100, mask=255.255.255.255, port=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=inside

Phase: 7
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x7ff602220020, priority=0, domain=nat-per-session, deny=true
        hits=2, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=any, output_ifc=any

Phase: 8
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x7ff6035c0af0, priority=0, domain=inspect-ip-options, deny=true
        hits=1, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=any

Phase: 9
Type: INSPECT
Subtype: np-inspect
Result: ALLOW
Config:
class-map inspection_default
 match default-inspection-traffic
policy-map global_policy
 class inspection_default
  inspect icmp
service-policy global_policy global
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x7ff602b5f020, priority=70, domain=inspect-icmp, deny=false
        hits=2, user_data=0x7ff602be7460, cs_id=0x0, use_real_addr, flags=0x0, protocol=1
        src ip/id=0.0.0.0, mask=0.0.0.0, icmp-type=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, icmp-code=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=any

Phase: 10
Type: INSPECT
Subtype: np-inspect
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 in  id=0x7ff602b3a6d0, priority=70, domain=inspect-icmp-error, deny=false
        hits=2, user_data=0x7ff603672ec0, cs_id=0x0, use_real_addr, flags=0x0, protocol=1
        src ip/id=0.0.0.0, mask=0.0.0.0, icmp-type=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, icmp-code=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=any

Phase: 11
Type: NAT
Subtype: rpf-check
Result: ALLOW
Config:
nat (inside,dmz) source static Host-A Host-B
Additional Information:
 Forward Flow based lookup yields rule:
 out id=0x7ff603685350, priority=6, domain=nat-reverse, deny=false
        hits=2, user_data=0x7ff60314dbf0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=inside

Phase: 12
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
 Reverse Flow based lookup yields rule:
 in  id=0x7ff602220020, priority=0, domain=nat-per-session, deny=true
        hits=4, user_data=0x0, cs_id=0x0, reverse, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=any, output_ifc=any

Phase: 13
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:
 Reverse Flow based lookup yields rule:
 in  id=0x7ff602c56d10, priority=0, domain=inspect-ip-options, deny=true
        hits=2, user_data=0x0, cs_id=0x0, reverse, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=inside, output_ifc=any

Phase: 14
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 5084, packet dispatched to next module
Module information for forward flow ...
snp_fp_inspect_ip_options
snp_fp_snort
snp_fp_inspect_icmp
snp_fp_translate
snp_fp_adjacency
snp_fp_fragment
snp_ifc_stat
Module information for reverse flow ...
snp_fp_inspect_ip_options
snp_fp_translate
snp_fp_inspect_icmp
snp_fp_snort
snp_fp_adjacency
snp_fp_fragment
snp_ifc_stat

Phase: 15
Type: EXTERNAL-INSPECT
Subtype:
Result: ALLOW
Config:
Additional Information:
Application: 'SNORT Inspect'

Phase: 16
Type: SNORT
Subtype:
Result: ALLOW
Config:
Additional Information:
Snort Verdict: (pass-packet) allow this packet

Phase: 17
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 192.168.75.14 using egress ifc  inside

Phase: 18
Type: ADJACENCY-LOOKUP
Subtype: next-hop and adjacency
Result: ALLOW
Config:
Additional Information:
adjacency Active
next-hop mac address 000c.2930.2b78 hits 140694538708414

Phase: 19
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
 Forward Flow based lookup yields rule:
 out id=0x7ff6036a94e0, priority=13, domain=capture, deny=false
        hits=14, user_data=0x7ff6024aff90, cs_id=0x0, l3_type=0x0
        src mac=0000.0000.0000, mask=0000.0000.0000
        dst mac=0000.0000.0000, mask=0000.0000.0000
        input_ifc=inside, output_ifc=any

Result:
input-interface: inside
input-status: up
input-line-status: up
output-interface: inside
output-status: up
output-line-status: up
Action: allow
1 packet shown




    المهمة 2. تكوين ترجمة عنوان المنفذ (PAT) على FTD

    تكوين NAT طبقا لهذه المتطلبات:

    قاعدة nat

    قاعدة NAT اليدوية

    نوع NAT

    دينامي

    إدراج

    في القسم 1

    واجهة المصدر

    داخل*

    واجهة الوجهة

    خارج*

    المصدر الأصلي

    192.168.75.0/24

    مصدر مترجم

    الواجهة الخارجية (PAT)

    *إستخدام مناطق الأمان لقاعدة NAT

    Configure Port Address Translation


    NAT الثابت

    بات

    الحل:

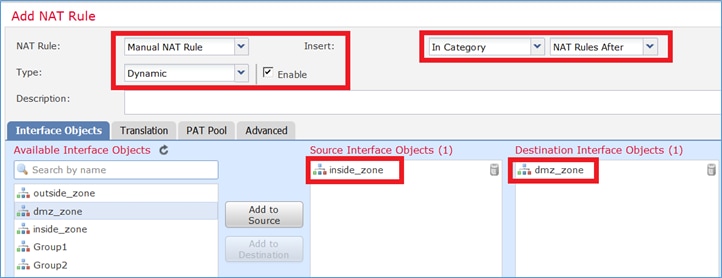

    الخطوة 1. قم بإضافة قاعدة NAT ثانية وقم بالتكوين وفقا لمتطلبات المهمة كما هو موضح في الصورة.

    Add a Second NAT Rule

    الخطوة 2. هنا كيف شكلت ضرب كما هو موضح في الصورة.

    PAT Configuration

    الخطوة 3. وتكون النتيجة كما هو موضح في الصورة.

    End Result of PAT Configuration

    الخطوة 4. بالنسبة لباقي هذا المختبر، قم بتكوين نهج التحكم في الوصول للسماح لجميع حركة المرور بالمرور.

    التحقق:

    تشكيل nat:

    firepower# show nat
Manual NAT Policies (Section 1)
1 (inside) to (dmz) source static Host-A Host-B
    translate_hits = 26, untranslate_hits = 26
2 (inside) to (outside) source dynamic Net_192.168.75.0_24bits interface
    translate_hits = 0, untranslate_hits = 0

    من واجهة سطر الأوامر (CLI) الخاصة ب LINA لاحظ الإدخال الجديد:

    firepower# show xlate
3 in use, 19 most used
Flags: D - DNS, e - extended, I - identity, i - dynamic, r - portmap,
       s - static, T - twice, N - net-to-net
NAT from inside:192.168.75.14 to dmz:192.168.76.100
    flags sT idle 1:15:14 timeout 0:00:00
NAT from dmz:0.0.0.0/0 to inside:0.0.0.0/0
    flags sIT idle 1:15:14 timeout 0:00:00
NAT from outside:0.0.0.0/0 to inside:0.0.0.0/0
    flags sIT idle 0:04:02 timeout 0:00:00

    تمكين الالتقاط على الواجهة الداخلية والخارجية. تشغيل الالتقاط الداخلي تمكين التتبع:

    firepower# capture CAPI trace interface inside match ip host 192.168.75.14 host 192.168.77.1
firepower# capture CAPO interface outside match ip any host 192.168.77.1

    يتم إختبار الاتصال من المضيف-A (192.168.75.14) إلى IP 192.168.77.1 كما هو موضح في الصورة.

    Ping from Host-A to IP Address

    في LINA على قبض، أنت يستطيع رأيت ال ضرب ترجمة:

    firepower# show cap CAPI
8 packets captured
   1: 18:54:43.658001       192.168.75.14 > 192.168.77.1: icmp: echo request
   2: 18:54:43.659099       192.168.77.1 > 192.168.75.14: icmp: echo reply
   3: 18:54:44.668544       192.168.75.14 > 192.168.77.1: icmp: echo request
   4: 18:54:44.669505       192.168.77.1 > 192.168.75.14: icmp: echo reply
   5: 18:54:45.682368       192.168.75.14 > 192.168.77.1: icmp: echo request
   6: 18:54:45.683421       192.168.77.1 > 192.168.75.14: icmp: echo reply
   7: 18:54:46.696436       192.168.75.14 > 192.168.77.1: icmp: echo request
   8: 18:54:46.697412       192.168.77.1 > 192.168.75.14: icmp: echo reply

    firepower# show cap CAPO
8 packets captured
   1: 18:54:43.658672       192.168.77.6 > 192.168.77.1: icmp: echo request
   2: 18:54:43.658962       192.168.77.1 > 192.168.77.6: icmp: echo reply
   3: 18:54:44.669109       192.168.77.6 > 192.168.77.1: icmp: echo request
   4: 18:54:44.669337       192.168.77.1 > 192.168.77.6: icmp: echo reply
   5: 18:54:45.682932       192.168.77.6 > 192.168.77.1: icmp: echo request
   6: 18:54:45.683207       192.168.77.1 > 192.168.77.6: icmp: echo reply
   7: 18:54:46.697031       192.168.77.6 > 192.168.77.1: icmp: echo request
   8: 18:54:46.697275       192.168.77.1 > 192.168.77.6: icmp: echo reply

    آثار الحزمة مع أقسام مهمة مبرزة:

    firepower# show cap CAPI packet-number 1 trace
8 packets captured
   1: 18:54:43.658001       192.168.75.14 > 192.168.77.1: icmp: echo request

Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 192.168.77.1 using egress ifc  outside

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip any any rule-id 268434434
access-list CSM_FW_ACL_ remark rule-id 268434434: ACCESS POLICY: FTD5506-1 - Default/1
access-list CSM_FW_ACL_ remark rule-id 268434434: L4 RULE: DEFAULT ACTION RULE
Additional Information:
 This packet will be sent to snort for additional processing where a verdict will be reached

Phase: 5
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:

Phase: 6
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (inside,outside) source dynamic Net_192.168.75.0_24bits interface
Additional Information:
Dynamic translate 192.168.75.14/1 to 192.168.77.6/1

Phase: 7
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:
Phase: 8
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 9
Type: INSPECT
Subtype: np-inspect
Result: ALLOW
Config:
class-map inspection_default
 match default-inspection-traffic
policy-map global_policy
 class inspection_default
  inspect icmp
service-policy global_policy global
Additional Information:

Phase: 10
Type: INSPECT
Subtype: np-inspect
Result: ALLOW
Config:
Additional Information:

Phase: 11
Type: NAT
Subtype: rpf-check
Result: ALLOW
Config:
nat (inside,outside) source dynamic Net_192.168.75.0_24bits interface
Additional Information:

Phase: 12
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:

Phase: 13
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 14
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 6981, packet dispatched to next module

Phase: 15
Type: EXTERNAL-INSPECT
Subtype:
Result: ALLOW
Config:
Additional Information:
Application: 'SNORT Inspect'

Phase: 16
Type: SNORT
Subtype:
Result: ALLOW
Config:
Additional Information:
Snort Verdict: (pass-packet) allow this packet

Phase: 17
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 192.168.77.1 using egress ifc  outside

Phase: 18
Type: ADJACENCY-LOOKUP
Subtype: next-hop and adjacency
Result: ALLOW
Config:
Additional Information:
adjacency Active
next-hop mac address c84c.758d.4980 hits 140694538709114

Phase: 19
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Result:
input-interface: outside
input-status: up
input-line-status: up
output-interface: outside
output-status: up
output-line-status: up
Action: allow
1 packet shown

    تم إنشاء xlate الديناميكي (لاحظ علامات RI):

    firepower# show xlate
4 in use, 19 most used
Flags: D - DNS, e - extended, I - identity, i - dynamic, r - portmap,
       s - static, T - twice, N - net-to-net
NAT from inside:192.168.75.14 to dmz:192.168.76.100
    flags sT idle 1:16:47 timeout 0:00:00
NAT from dmz:0.0.0.0/0 to inside:0.0.0.0/0
    flags sIT idle 1:16:47 timeout 0:00:00
NAT from outside:0.0.0.0/0 to inside:0.0.0.0/0
    flags sIT idle 0:05:35 timeout 0:00:00

ICMP PAT from inside:192.168.75.14/1 to outside:192.168.77.6/1 flags ri idle 0:00:30 timeout 0:00:30

    في سجلات LINA ترى:

    firepower# show log
May 31 2016 18:54:43: %ASA-7-609001: Built local-host inside:192.168.75.14
May 31 2016 18:54:43: %ASA-6-305011: Built dynamic ICMP translation from inside:192.168.75.14/1 to outside:192.168.77.6/1
May 31 2016 18:54:43: %ASA-7-609001: Built local-host outside:192.168.77.1
May 31 2016 18:54:43: %ASA-6-302020: Built inbound ICMP connection for faddr 192.168.75.14/1 gaddr 192.168.77.1/0 laddr 192.168.77.1/0
May 31 2016 18:54:43: %ASA-6-302021: Teardown ICMP connection for faddr 192.168.75.14/1 gaddr 192.168.77.1/0 laddr 192.168.77.1/0
May 31 2016 18:54:43: %ASA-7-609002: Teardown local-host outside:192.168.77.1 duration 0:00:00
May 31 2016 18:55:17: %ASA-6-305012: Teardown dynamic ICMP translation from inside:192.168.75.14/1 to outside:192.168.77.6/1 duration 0:00:34

    nat قسم:

    firepower# show nat
Manual NAT Policies (Section 1)
1 (inside) to (dmz) source static Host-A Host-B
    translate_hits = 26, untranslate_hits = 26
2 (inside) to (outside) source dynamic Net_192.168.75.0_24bits interface
    translate_hits = 94, untranslate_hits = 138

    عرض جداول ASP:

    firepower# show asp table classify domain nat

Input Table
in  id=0x7ff6036a9f50, priority=6, domain=nat, deny=false
        hits=0, user_data=0x7ff60314dbf0, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=inside, output_ifc=dmz
in  id=0x7ff603696860, priority=6, domain=nat, deny=false
        hits=4, user_data=0x7ff602be3f80, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=192.168.76.100, mask=255.255.255.255, port=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=inside
in  id=0x7ff602c75f00, priority=6, domain=nat, deny=false
        hits=94, user_data=0x7ff6036609a0, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=192.168.75.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=inside, output_ifc=outside
in  id=0x7ff603681fb0, priority=6, domain=nat, deny=false
        hits=276, user_data=0x7ff60249f370, cs_id=0x0, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=192.168.77.6, mask=255.255.255.255, port=0, tag=any, dscp=0x0
        input_ifc=outside, output_ifc=inside

    firepower# show asp table classify domain nat-reverse

Input Table

Output Table:
out id=0x7ff603685350, priority=6, domain=nat-reverse, deny=false
        hits=4, user_data=0x7ff60314dbf0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any, dscp=0x0
        input_ifc=dmz, output_ifc=inside
out id=0x7ff603638470, priority=6, domain=nat-reverse, deny=false
        hits=0, user_data=0x7ff602be3f80, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.75.14, mask=255.255.255.255, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=inside, output_ifc=dmz
out id=0x7ff60361bda0, priority=6, domain=nat-reverse, deny=false
        hits=138, user_data=0x7ff6036609a0, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any
        dst ip/id=192.168.75.0, mask=255.255.255.0, port=0, tag=any, dscp=0x0
        input_ifc=outside, output_ifc=inside
out id=0x7ff60361c180, priority=6, domain=nat-reverse, deny=false
        hits=94, user_data=0x7ff60249f370, cs_id=0x0, use_real_addr, flags=0x0, protocol=0
        src ip/id=192.168.75.0, mask=255.255.255.0, port=0, tag=any
        dst ip/id=0.0.0.0, mask=0.0.0.0, port=0, tag=any, dscp=0x0
        input_ifc=inside, output_ifc=outside

    المهمة 3. تكوين إستثناء NAT على FTD

    تكوين NAT طبقا لهذه المتطلبات:

    قاعدة nat

    قاعدة NAT اليدوية

    نوع NAT

    ساكن

    إدراج

    في القسم 1 جميع القواعد الموجودة

    واجهة المصدر

    داخل*

    واجهة الوجهة

    خارج*

    المصدر الأصلي

    192.168.75.0/24

    مصدر مترجم

    192.168.75.0/24

    الوجهة الأصلية

    10.1.1.0/24

    الوجهة المترجمة

    10.1.1.0/24

    *إستخدام مناطق الأمان لقاعدة NAT

    Configure NAT Exemption on FTD

    NAT الثابت

    بات

    إستثناء NAT

    الحل:

    الخطوة 1. أضف قاعدة NAT ثالثة وقم بتكوين متطلبات كل مهمة كما هو موضح في الصورة.

    Add a Third NAT Rule

    الخطوة 2. قم بإجراء بحث عن المسار لتحديد واجهة مخرج.

    ملاحظة: لقواعد هوية nat، مثل الذي أضفته، يمكنك تغيير كيفية تحديد واجهة المخرج واستخدام بحث المسار العادي كما هو موضح في الصورة.

    Perform Route Lookup

    التحقق:

    firepower# show run nat
nat (inside,outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
nat (inside,dmz) source static Host-A Host-B
nat (inside,outside) source dynamic Net_192.168.75.0_24bits interface

    firepower# show nat
Manual NAT Policies (Section 1)
1 (inside) to (outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits  destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
    translate_hits = 0, untranslate_hits = 0
2 (inside) to (dmz) source static Host-A Host-B
    translate_hits = 26, untranslate_hits = 26
3 (inside) to (outside) source dynamic Net_192.168.75.0_24bits interface
    translate_hits = 96, untranslate_hits = 138

    قم بتشغيل packet-tracer لحركة مرور البيانات غير الخاصة بشبكة VPN التي يتم الحصول عليها من داخل الشبكة. يتم إستخدام قاعدة PAT كما هو متوقع:

    firepower# packet-tracer input inside tcp 192.168.75.14 1111 192.168.77.1 80

Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 192.168.77.1 using egress ifc  outside

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip any any rule-id 268434434
access-list CSM_FW_ACL_ remark rule-id 268434434: ACCESS POLICY: FTD5506-1 - Default/1
access-list CSM_FW_ACL_ remark rule-id 268434434: L4 RULE: DEFAULT ACTION RULE
Additional Information:
 This packet will be sent to snort for additional processing where a verdict will be reached

Phase: 5
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:

Phase: 6
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (inside,outside) source dynamic Net_192.168.75.0_24bits interface
Additional Information:

Dynamic translate 192.168.75.14/1111 to 192.168.77.6/1111
Phase: 7
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:

Phase: 8
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 9
Type: NAT
Subtype: rpf-check
Result: ALLOW
Config:
nat (inside,outside) source dynamic Net_192.168.75.0_24bits interface
Additional Information:

Phase: 10
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:

Phase: 11
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 12
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 7227, packet dispatched to next module

Result:
input-interface: inside
input-status: up
input-line-status: up
output-interface: outside
output-status: up
output-line-status: up
Action: allow

    قم بتشغيل packet-tracer لحركة المرور التي يجب أن تمر عبر نفق VPN (قم بتشغيله مرتين منذ المحاولة الأولى التي تجلب نفق VPN لأعلى).

    ملاحظة: يجب إختيار قاعدة إستثناء NAT.

    أول محاولة لتتبع الحزم:

    firepower# packet-tracer input inside tcp 192.168.75.14 1111 10.1.1.1 80

Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: UN-NAT
Subtype: static
Result: ALLOW
Config:
nat (inside,outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
Additional Information:
NAT divert to egress interface outside
Untranslate 10.1.1.1/80 to 10.1.1.1/80

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip any any rule-id 268434434
access-list CSM_FW_ACL_ remark rule-id 268434434: ACCESS POLICY: FTD5506-1 - Default/1
access-list CSM_FW_ACL_ remark rule-id 268434434: L4 RULE: DEFAULT ACTION RULE
Additional Information:
 This packet will be sent to snort for additional processing where a verdict will be reached

Phase: 5
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:

Phase: 6
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (inside,outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
Additional Information:
Static translate 192.168.75.14/1111 to 192.168.75.14/1111

Phase: 7
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:

Phase: 8
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 9
Type: VPN
Subtype: encrypt
Result: DROP
Config:
Additional Information:

Result:
input-interface: inside
input-status: up
input-line-status: up
output-interface: outside
output-status: up
output-line-status: up
Action: drop
Drop-reason: (acl-drop) Flow is denied by configured rule

    محاولة تعقب الحزمة الثانية:

    firepower# packet-tracer input inside tcp 192.168.75.14 1111 10.1.1.1 80

Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: UN-NAT
Subtype: static
Result: ALLOW
Config:
nat (inside,outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
Additional Information:
NAT divert to egress interface outside
Untranslate 10.1.1.1/80 to 10.1.1.1/80

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip any any rule-id 268434434
access-list CSM_FW_ACL_ remark rule-id 268434434: ACCESS POLICY: FTD5506-1 - Default/1
access-list CSM_FW_ACL_ remark rule-id 268434434: L4 RULE: DEFAULT ACTION RULE
Additional Information:
 This packet will be sent to snort for additional processing where a verdict will be reached

Phase: 5
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:

Phase: 6
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (inside,outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
Additional Information:
Static translate 192.168.75.14/1111 to 192.168.75.14/1111

Phase: 7
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:

Phase: 8
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 9
Type: VPN
Subtype: encrypt
Result: ALLOW
Config:
Additional Information:
Phase: 10
Type: NAT
Subtype: rpf-check
Result: ALLOW
Config:
nat (inside,outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
Additional Information:

Phase: 11
Type: VPN
Subtype: ipsec-tunnel-flow
Result: ALLOW
Config:
Additional Information:

Phase: 12
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:

Phase: 13
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 14
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 7226, packet dispatched to next module

Result:
input-interface: inside
input-status: up
input-line-status: up
output-interface: outside
output-status: up
output-line-status: up
Action: allow

    التحقق من عدد مرات وصول NAT:

    firepower# show nat
Manual NAT Policies (Section 1)
1 (inside) to (outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits  destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
    translate_hits = 9, untranslate_hits = 9
2 (inside) to (dmz) source static Host-A Host-B
    translate_hits = 26, untranslate_hits = 26
3 (inside) to (outside) source dynamic Net_192.168.75.0_24bits interface
    translate_hits = 98, untranslate_hits = 138


    المهمة 4. تكوين الكائن NAT على FTD

    تكوين NAT طبقا لهذه المتطلبات:

    قاعدة nat

    قاعدة NAT التلقائية

    نوع NAT

    ساكن

    إدراج

    في القسم 2

    واجهة المصدر

    داخل*

    واجهة الوجهة

    DMZ*

    المصدر الأصلي

    192.168.75.99

    مصدر مترجم

    192.168.76.99

    ترجمة ردود DNS التي تطابق هذه القاعدة

    ممكن

    *إستخدام مناطق الأمان لقاعدة NAT

    الحل:

    الخطوة 1. قم بتكوين القاعدة وفقا لمتطلبات المهمة كما هو موضح في الصور.

    Configure the Rule as per Task Requirements

    Original Source

    Translate DNS Replies that Match this Rule

    الخطوة 2. النتيجة هي كما هو موضح في الصورة.

    Final Result

    التحقق:

    firepower# show run nat
nat (inside,outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
nat (inside,dmz) source static Host-A Host-B
nat (inside,outside) source dynamic Net_192.168.75.0_24bits interface
!
object network obj-192.168.75.99
 nat (inside,dmz) static obj-192.168.76.99 dns

    firepower# show nat
Manual NAT Policies (Section 1)
1 (inside) to (outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits  destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
    translate_hits = 9, untranslate_hits = 9
2 (inside) to (dmz) source static Host-A Host-B
    translate_hits = 26, untranslate_hits = 26
3 (inside) to (outside) source dynamic Net_192.168.75.0_24bits interface
    translate_hits = 98, untranslate_hits = 138

Auto NAT Policies (Section 2)
1 (inside) to (dmz) source static obj-192.168.75.99 obj-192.168.76.99  dns
    translate_hits = 0, untranslate_hits = 0

    التحقق من خلال أداة تتبع الحزم:

    firepower# packet-tracer input inside tcp 192.168.75.99 1111 192.168.76.100 80

Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 192.168.76.100 using egress ifc  dmz

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip any any rule-id 268434434
access-list CSM_FW_ACL_ remark rule-id 268434434: ACCESS POLICY: FTD5506-1 - Default/1
access-list CSM_FW_ACL_ remark rule-id 268434434: L4 RULE: DEFAULT ACTION RULE
Additional Information:
 This packet will be sent to snort for additional processing where a verdict will be reached

Phase: 5
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:

Phase: 6
Type: NAT
Subtype:
Result: ALLOW
Config:
object network obj-192.168.75.99
 nat (inside,dmz) static obj-192.168.76.99 dns
Additional Information:
Static translate 192.168.75.99/1111 to 192.168.76.99/1111

Phase: 7
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:

Phase: 8
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 9
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:

Phase: 10
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 11
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 7245, packet dispatched to next module

Result:
input-interface: inside
input-status: up
input-line-status: up
output-interface: dmz
output-status: up
output-line-status: up
Action: allow

    المهمة 5. تكوين تجمع PAT على FTD

    تكوين NAT طبقا لهذه المتطلبات:

    قاعدة nat

    قاعدة NAT اليدوية

    نوع NAT

    دينامي

    إدراج

    في القسم 3

    واجهة المصدر

    داخل*

    واجهة الوجهة

    DMZ*

    المصدر الأصلي

    192.168.75.0/24

    مصدر مترجم

    192.168.76.20-22

    أستخدم النطاق بأكمله (1-65535)

    ممكن

    *إستخدام مناطق الأمان لقاعدة NAT

    الحل:

    الخطوة 1. قم بتكوين القاعدة لكل متطلبات المهمة كما هو موضح في الصور.

    Configure the Rule per Task Requirements for Manual NAT Rule

    Result of Manual NAT Rule

    الخطوة 2. قم بتمكين نطاق المنفذ الثابت مع تضمين منافذ ReserveVer التي تسمح باستخدام النطاق بالكامل (1-65535) كما هو موضح في الصورة.

    Enable Flat Port Range with Include Reserver Porst

    الخطوة 3. وتكون النتيجة كما هو موضح في الصورة.

    Final Result of Flat Port Range

    التحقق:

    firepower# show run nat
nat (inside,outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
nat (inside,dmz) source static Host-A Host-B
nat (inside,outside) source dynamic Net_192.168.75.0_24bits interface
!
object network obj-192.168.75.99
 nat (inside,dmz) static obj-192.168.76.99 dns
!
nat (inside,dmz) after-auto source dynamic Net_192.168.75.0_24bits pat-pool range-192.168.76.20-22 flat include-reserve

    القاعدة موجودة في القسم 3:

    firepower# show nat
Manual NAT Policies (Section 1)
1 (inside) to (outside) source static Net_192.168.75.0_24bits Net_192.168.75.0_24bits  destination static net_10.1.1.0_24bits net_10.1.1.0_24bits
    translate_hits = 9, untranslate_hits = 9
2 (inside) to (dmz) source static Host-A Host-B
    translate_hits = 26, untranslate_hits = 26
3 (inside) to (outside) source dynamic Net_192.168.75.0_24bits interface
    translate_hits = 98, untranslate_hits = 138

Auto NAT Policies (Section 2)
1 (inside) to (dmz) source static obj-192.168.75.99 obj-192.168.76.99  dns
    translate_hits = 1, untranslate_hits = 0

Manual NAT Policies (Section 3)
1 (inside) to (dmz) source dynamic Net_192.168.75.0_24bits pat-pool range-192.168.76.20-22 flat include-reserve
    translate_hits = 0, untranslate_hits = 0


    التحقق من Packet-tracer:

    firepower# packet-tracer input inside icmp 192.168.75.15 8 0 192.168.76.5

Phase: 1
Type: CAPTURE
Subtype:
Result: ALLOW
Config:
Additional Information:
MAC Access list

Phase: 2
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Config:
Implicit Rule
Additional Information:
MAC Access list

Phase: 3
Type: ROUTE-LOOKUP
Subtype: Resolve Egress Interface
Result: ALLOW
Config:
Additional Information:
found next-hop 192.168.76.5 using egress ifc  dmz

Phase: 4
Type: ACCESS-LIST
Subtype: log
Result: ALLOW
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip any any rule-id 268434434
access-list CSM_FW_ACL_ remark rule-id 268434434: ACCESS POLICY: FTD5506-1 - Default/1
access-list CSM_FW_ACL_ remark rule-id 268434434: L4 RULE: DEFAULT ACTION RULE
Additional Information:
 This packet will be sent to snort for additional processing where a verdict will be reached

Phase: 5
Type: CONN-SETTINGS
Subtype:
Result: ALLOW
Config:
class-map class-default
 match any
policy-map global_policy
 class class-default
  set connection advanced-options UM_STATIC_TCP_MAP
service-policy global_policy global
Additional Information:

Phase: 6
Type: NAT
Subtype:
Result: ALLOW
Config:
nat (inside,dmz) after-auto source dynamic Net_192.168.75.0_24bits pat-pool range-192.168.76.20-22 flat include-reserve
Additional Information:
Dynamic translate 192.168.75.15/0 to 192.168.76.20/11654

Phase: 7
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:

Phase: 8
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 9
Type: INSPECT
Subtype: np-inspect
Result: ALLOW
Config:
class-map inspection_default
 match default-inspection-traffic
policy-map global_policy
 class inspection_default
  inspect icmp
service-policy global_policy global
Additional Information:

Phase: 10
Type: INSPECT
Subtype: np-inspect
Result: ALLOW
Config:
Additional Information:

Phase: 11
Type: NAT
Subtype: rpf-check
Result: ALLOW
Config:
nat (inside,dmz) after-auto source dynamic Net_192.168.75.0_24bits pat-pool range-192.168.76.20-22 flat include-reserve
Additional Information:

Phase: 12
Type: NAT
Subtype: per-session
Result: ALLOW
Config:
Additional Information:

Phase: 13
Type: IP-OPTIONS
Subtype:
Result: ALLOW
Config:
Additional Information:

Phase: 14
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Config:
Additional Information:
New flow created with id 7289, packet dispatched to next module

Result:
input-interface: inside
input-status: up
input-line-status: up
output-interface: dmz
output-status: up
output-line-status: up
Action: allow


    التحقق من الصحة

    استخدم هذا القسم لتأكيد عمل التكوين بشكل صحيح.

    وقد تم شرح التحقق في كل قسم من أقسام المهام.

    استكشاف الأخطاء وإصلاحها

    يوفر هذا القسم معلومات يمكنك إستخدامها لاستكشاف أخطاء التكوين وإصلاحها.

    افتح صفحة أستكشاف الأخطاء وإصلاحها المتقدمة على FMC، ثم قم بتشغيل packet-tracer، ثم قم بتشغيل الأمر show nat pool.

    note-icon

    ملاحظة: المدخل الذي يستخدم النطاق بأكمله كما هو موضح في الصورة.

    Advanced Troubleshooting

    معلومات ذات صلة

    • يمكن العثور على جميع إصدارات دليل تكوين Cisco Firepower Management Center هنا:

    التنقل عبر وثائق الدفاع عن تهديد جدار الحماية الآمن من Cisco

    • يوصي مركز المساعدة التقنية العالمي (TAC) من Cisco بشدة بهذا الدليل المرئي للمعرفة العملية المتعمقة حول تقنيات أمان الجيل التالي من Cisco Firepower، والتي تتضمن التقنيات المذكورة في هذه المقالة:

    Cisco Press - الدفاع ضد تهديد الطاقة النارية

    • لكافة عمليات التهيئة واستكشاف أخطاء الملاحظات الفنية المتعلقة بتقنيات FirePOWER وإصلاحها:

    مركز إدارة جدار الحماية الآمن من Cisco

    محفوظات المراجعة

    المراجعة تاريخ النشر التعليقات
    2.0
    02-Aug-2023
    نص بديل مضاف. SEO المحدث، الترجمة الآلية، متطلبات النمط، والتنسيق.
    1.0
    29-Jan-2018
    الإصدار الأولي
    TAC Authored

    تمت المساهمة بواسطة مهندسو Cisco

    • Mikis Zafeiroudis
      Cisco TAC Engineer
    • John Long
      Cisco TAC Engineer

    هل كان هذا المستند مفيدًا؟

    Feedbackالتعليقات

    اتصل بنا
