أداة Composite Optical Power Utility للبطاقات القائمة على LANE
المقدمة
يصف هذا المستند إستخدام الأداة المساعدة التي تتضاعف كأداة حاسبة/أداة تحويل سهلة الاستخدام مطلوبة لمحترفي الطباعة الضوئية، الذين يتعاملون بشكل خاص مع تقنيات DWDM/Photonic.
لقطة الأداة المساعدة
4 حارات
الميزات المدعومة
حساب الطاقة الضوئية لمركبة LANE 4x و 10x LANE.
من السهل دائما حساب القيم التي تستند إلى صيغ ثابتة ولكنها تكون مملة دائما عندما تتضمن تحويلات واعتبارات متعددة.
على سبيل المثال:
في نظام تجميع انقسام طول الموجة الكثيف (DWDM)، كلما كانت طاقة إدخال كل قناة متساوية لكل القنوات، يمكنك تغذية القيم مباشرة في الصيغة والحصول على الطاقة المركبة كما هو موضح. ولنتأمل هنا نظام DWDM يحتوي على أربع قنوات.
عندما يكون لكل قناة طاقة مختلفة في الإدخال، فإن صيغة الطاقة المركبة تبدو كما يلي:
Pcom (mW) ＝ P1 (mW) + P2 (mW) +P3 (mW) + P4 (mW)
الآن نفترض، p1=p2=p3=p4=pper-ch.
ثم ان الصيغة بسيطة وسهلة الحساب بصفتها:
Pcom(dBm) ＝Pper-ch(dBm) +10Log(4)
علاقة dB و dBm كمرجع.
وحدات الديسيبل الواط أو الديسيبل هي وحدة لقياس قوة الإشارة الضوئية المعبر عنها بوحدة الديسيبل بالنسبة للواط الواحد. ويتم إستخدامه نظرا لقدرته على التعبير عن كل من القيم الكبيرة جدا والصغيرة جدا للطاقة الضوئية في نطاق قصير من العدد، على سبيل المثال، 1 ملم واط = 30 − ديسيبل لكل واط، 1 واط = 0 ديسيبل لكل واط، 10 واط = 10 ديسيبل لكل واط، 100 واط = 20 ديسيبل لكل واط، 100000 واط = 60 ديسيبل. بصفة عامة، لا تستخدم dBW في كثير من الأحيان ولكن تستخدم في رامان وغيرها من أجهزة الليزر عالية القدرة.
هذا مثال على علاقة إضافة وطرح dB:
هذه الأداة المساعدة مخصصة لحساب الطاقة المركبة لوحدات معدل البيانات عالي السرعة التي لها قوى مسار مثل معدل البيانات 40 جيجابت في الثانية و x100 جيجابت في الثانية، على سبيل المثال ل CFP و CPAk..
40Gbps = 4x10Gbps
100Gbps=10x10Gbps
حساب الطاقة المركبة ل 4x Lane.
أدخل قوى الممر التي يتم عرضها على أربعة مسارات من وحدة CPAK الموضحة في اللقطة وانقر على حساب للحصول على قوى مسار مركب على منفذ العميل كما هو موضح في الصورة.
حساب ل 10x LANE قوة مركبة.

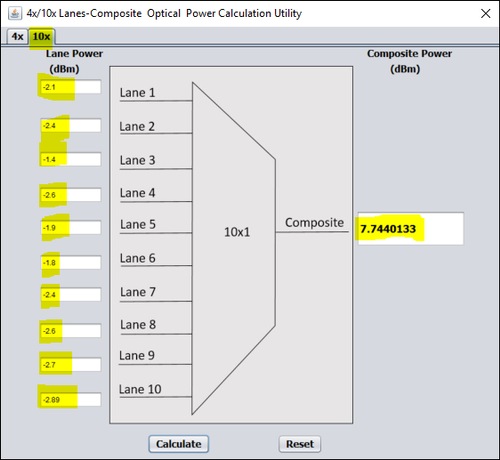

أدخل قيم قوى المسار المستردة لوحدة نمطية واضغط على خيار "حساب" للحصول على قوى مسار مركب على منفذ العميل.
