Cisco Aironet 350 Series Wireless Bridge

Cisco Aironet 350 Series Wireless Bridge





Cisco Aironet® 350 Series Wireless Bridge는 건물간 장거리 고속 실외 링크를 지원하며 플래넘급의 엄격한 환경에 따라 설치하는 데 이상적입니다. 이 제품은 다음과 같은 기능을 제공함으로써 가장 까다로운 애플리케이션 요건을 충족시키도록 설계되었습니다.
  • 고속(11-Mbps), high-power (100-mW) radios로 최대 25 마일(40.2km)의 건물간 링크를 제공합니다.
  • 금속 케이스를 사용하므로 까다로운 환경에서도 내구성이 우수하고 뛰어난 성능을 보장하며 광범위한 작동 온도를 지원합니다.
  • 포인트 투 포인트 및 포인트 투 멀티포인트 연결을 모두 지원합니다.
  • 다양한 안테나를 지원합니다.
  • 간단한 설치, 향상된 성능, 업그레이드 가능한 펌웨어 등으로 투자를 보호합니다.
고정 무선 솔루션

Cisco Aironet 350 Series Wireless Bridge는 둘 이상의 네트워크(보통 서로 다른 건물에 설치되어 있는)를 연결하기 위한 제품으로서 데이터 집약적인 각종 애플리케이션을 위해 높은 데이터 전송 속도와 우수한 처리 성능을 제공합니다. 이 브리지는 유선 설치가 힘든 장소, 건물 내 비 인접 층, 위성 사무실, 학교 또는 기업 캠퍼스, 임시 네트워크 및 웨어하우스 등을 연결합니다. 이 브리지들은 포인트 투 포인트 및 포인트 투 멀티포인트 애플리케이션용으로 구성할 수 있으며(그림 1, 2 참조) 여러 사이트에서 인터넷에 고속으로 단일 연결할 수 있도록 합니다. 또한 무선 브리지는 유연한 기능을 제공할 수 있도록 액세스 포인트로서 구성될 수도 있습니다.

무선 브리지간의 고속 연결은 매우 저렴한 비용으로 E1/T1 선보다 몇 배 빠른 처리 성능을 제공하므로 비싼 전용선을 임대하거나 설치가 복잡한 광섬유 케이블을 사용할 필요가 없습니다. 브리지는 사용료가 없기 때문에, 전용선 임대 비용을 절약하는 것으로 곧 초기 하드웨어 투자 금액을 회수할 수 있습니다. 무선 브리지는 서로 떨어진 지역을 하나의 LAN으로 연결하는데, 동선이나 광섬유 케이블이 통과할 수 없는 고속도로, 철도, 하천이나 호수(bodies of water)와 같은 장해물로 막혀 있어도 무방합니다. 시스코는 강력한 100-mW 전파, 업계 최고의 수신 감도, 브리지 교체를 지원하는 설치 툴, Delay Spread 성능 그리고 광범위한 지향성 및 무지향성 안테나 어레이를 결합하여 다양한 고정 무선 애플리케이션을 위한 완벽한 솔루션을 제공합니다.

그림 1: 포인트 투 포인트 무선 브리지 솔루션



그림 2: 포인트 투 멀티포인트 무선 브리지 솔루션



견고한 설계

Cisco Aironet 350 Series Wireless Bridge는 -20°에서 55°C에 이르는 넓은 온도 범위에서 작동됩니다. 그러므로 NEMA 엔클로저를 사용하는 이 제품은 실외 교체가 가능하며 창고나 공장 등 까다로운 환경에서도 사용할 수 있습니다. 견고한 금속 케이스를 사용하는 Cisco Aironet 350 Series Wireless Bridge는 UL 2043 인증을 취득했고 다양한 도시 소방 법규에서 정하는 완전 이용의 수준에 적합하게 설계됐습니다.

설치 용이성 및 성능 최적화

Cisco Aironet 350 Series Wireless Bridge는 설치 단순화 및 성능 개선을 위해 다양한 기능을 지원합니다. Cisco Aironet 350 Series Wireless Bridge는 Cisco Aironet 350 Series Access Point와 마찬가지로 이더넷 케이블로 전원을 공급하기 때문에 원격 무선 장치와 연결하기 위해 AC 전원을 사용할 필요가 없습니다(그림 3 ~ 5 참조).

그림 3: Cisco Aironet 350 Wireless Bridge는 Catalyst 3524-PWR-XL Switch에서 전원을 공급받습니다.

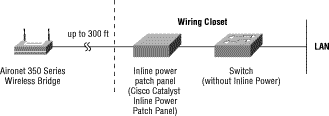

그림 4: A Cisco Catalyst Inline Power Patch Panel도 Cisco Aironet 350 Series Wireless Bridge에 전원을 공급하기 위해 사용할 수 있습니다.

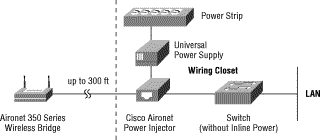

Figure 5: 시스코에서는 Cisco Aironet 350 Series Wireless Bridge에 전원을 공급할 전원 공급 장치(power injector)도 제공합니다.



Cisco Aironet 350 Series Wireless Bridge는 유연한 설치 및 구성을 위해 LAN 연결이나 콘솔 포트를 통해 액세스할 수 있습니다. Cisco Aironet 350 Series의 주파수 가변기능 옵션을 사용하면 브리지가 가장 깨끗한 전송 채널을 선택하여 잡음이나 전파방해 없이 연결할 수 있습니다. 주파수 가변 기능은 설치를 단순화할 뿐만 아니라 지능적으로 전파 방해를 피해 최적의 전송 채널을 선택할 수 있도록 함으로써 처리 성능을 극대화합니다.

투자 보호

시스코는 지속적으로 브리지 펌웨어에 기능을 추가하고 성능을 향상시킬 것입니다. Cisco Aironet 350 Series Wireless Bridges는 사용자의 투자 보호를 위해, 향후 펌웨어 업그레이드에 필요한 충분한 스토리지를 제공합니다.

표 1: Cisco Aironet 350 Series Wireless Bridge 사양

지원되는 데이터 전송속도 1, 2, 5.5 및 11 Mbps
네트워크 표준(AP 모드에서) IEEE 802.11b
업링크 10/100BaseT Ethernet
주파수 대역 2.4 to 2.497 GHz
무선 미디어 Direct Sequence Spread Spectrum (DSSS)
미디어 액세스 프로토콜 CSMA/CA (Carrier sense multiple access with collision avoidance}
변조 DBPSK @1 MbpsDQPSK @ 2 MbpsCCK @ 5.5 and 11 Mbps
작동 채널 북아메리카: 11ETSI: 13일본: 14
비 중복 채널 수 3개
수신 감도 1 Mbps: -94 dBm2 Mbps: -91 dBm5.5 Mbps: -89 dBm11 Mbps: -85 dBm
지연 속도(Delay Speed) 1 Mbps: 500 ns2 Mbps: 400 ns5.5 Mbps: 300 ns11 Mbps: 140 ns
사용 가능한 전송 전력 설정(Transmit Power Settings) 100 mW (20 dBm)50 mW (17 dBm)30 mW (15 dBm)20 mW (13 dBm)5 mW (7 dBm)1 mW 0 dBm}각 국가별 규정에 따라 최대 전원 설정치는 달라질 수 있음
사용가능 거리(일반적으로 안테나 종류에 따라 ) 18 miles (28.9 km) @ 11 Mbps최대 25 miles (40.2 km) @ 2 Mbps
규정 준수 FCC Part 15에 의해 면허가 불필요하며, Class B device 규정에 따른다. DOC 규정 준수. ETS 300.328, FTZ 2100 및 MPT 1349 표준 준수. UL 2043 준수.
SNMP 준수 MIB I 및 MIB II
안테나 2개의 RP-TNC 커넥터 (안테나는 옵션 제품으로서 제품과 같이 제공되지 않음)
암호화 키 길이 128-bit
보안 브리지 모드에서 128-bit WEPAP 모드에서 IEEE 802.1x (EAP와 RADIUS도 권장)
상태 표시기 상단 패널의 표시기 3개에서 연결 상태, 작동 상태, 에러/경고 표시, 펌웨어 업그레이드, 구성, 네트워크/모뎀 및 전파 상태를 표시함
자동 구성 지원 BOOTP 및 DHCP
원격 구성 지원 Telnet, HTTP, FTP, TFTP 및 SNMP
로컬 구성 콘솔 포트 직접 연결(제공되는 시리얼 케이블 사용)
브리지 프로토콜 스패닝 트리(Spanning Tree)
치수 폭 6.74 in. (17.1 cm) x 깊이 6.25 in. (15.9 cm) deep x 높이 1.31 in. (3.3 cm)
무게 1.43 lbs (.648 kg)
환경 조건 온도: -4° ~ 131° F (-20° ~ 55° C)10 ~ 90% (비응축)
포장 금속 케이스 (플레넘급), UL 2043 인증
입력 전원 요건 24VDC +/- 10% ~ 60 VDC (이더넷 선 전원)
품질 보증 기간 1년
