데이터 시트


Cisco Catalyst 6500 시리즈 Supervisor Engine 1A 및 2


Catalyst® 6500 시리즈는 시스코 최고의 모듈형 멀티레이어 스위치로서 와이어링 클로짓에서 코어, 데이터 센터, WAN 에지에 이르기까지 안전하고 통합된 서비스를 제공합니다.

Catalyst 6500 시리즈용 수퍼바이저 엔진은 기업과 서비스 제공업체 환경 모두에 확장 가능한 신세대 지능형 멀티레이어 스위칭 솔루션을 제공할 수 있도록 시스코의 입증된 소프트웨어를 이용하여 최신 첨단 스위칭 기술을 제공합니다. 완벽한 통합 IP 통신을 위해 데이터, 음성 및 비디오를 단일 플랫폼으로 통합하도록 설계된 Catalyst 6500 시리즈 수퍼바이저 엔진은 탄력적이고 확장 가능하며 안전한 고성능의 지능형 멀티레이어 스위칭 솔루션을 제공합니다.널리 설치된 Supervisor Engine 1A 및 Supervisor Engine 2는 와이어링 클로짓, Distribution/Core, 데이터 센터 및 WAN 에지 구성에 사용되어 보안, 음성, 컨텐트와 같은 고급 서비스를 집중형 네트워크로 완벽하게 통합하여 총 소유 비용을 절감합니다. 새로운 Supervisor Engine 720은 720Gbps 스위치 패브릭을 이용하여 초당 최대 4억 개의 패킷을 처리할 수 있도록 성능을 확장할 수 있기 때문에 고성능 코어, 데이터 센터, 메트로 이더넷 구현에 적합합니다.

Catalyst 6500 시리즈 수퍼바이저는 일련의 공통 인터페이스, 운영 체제 및 관리 툴을 공유함으로써 운용 일관성이 유지되어 예비 부품을 공동 사용할 수 있고 교육의 필요성이 최소화되며 모든 모듈이 예측 가능한 성능과 광범위한 기능을 보유합니다. Supervisor Engine 1A 및 Supervisor Engine 2의 주요 특징은 다음과 같습니다.

  • 기능이 풍부한 유선 속도(wire-rate)의 지능형 네트워크 서비스 - IEEE 802.1x 확장 제품을 기반으로 하는 ID 기반 네트워킹 기능, 2개의 AutoQoS 명령어를 사용한 간소한 구성을 비롯하여 포괄적인 보안 및 세분화된 서비스 품질(QoS) 메커니즘을 지원하고 보완합니다.
  • 엔드-투-엔드의 유연한 설치 - 와이어링 클로짓에서 Distribution/Core, 데이터 센터, WAN 에지 및 MAN에 이르기까지 네트워크의 어디에나 설치할 수 있습니다.
  • 확장 및 예측 가능한 성능 - 15Mpps/32Gbps(Classic 인터페이스 모듈)에서 30Mpps/256Gbps(CEF256 인터페이스 모듈)의 처리 성능, 멀티기가비트 트렁크를 지원하는 네트워크 코어의 경우에는 210Mpps/256Gbps(dCEF256 인터페이스 모듈)의 처리 성능을 제공하는 유연한 스위치 패브릭과 포워딩 아키텍처를 자랑합니다.
  • 유연한 멀티레이어 스위칭 지원 및 포워딩 아키텍처 - 동일한 수퍼바이저를 사용하여 기본 Layer 2 포워딩 또는 기능이 풍부한 CEF(Cisco Express Forwarding)를 선택할 수 있습니다.


  • 운영 체제 지원 선택 기회 - Cisco IOS® 소프트웨어, Catalyst OS 소프트웨어, 하이브리드형(MSFC의 경우 Catalyst OS 소프트웨어와 Cisco IOS 소프트웨어)을 모두 지원합니다.


  • 운용 일관성 - Cisco IOS® 소프트웨어 및 Cisco Catalyst Operating System 소프트웨어를 실행하는 모든 Catalyst 6500 3슬롯, 6슬롯, 9슬롯, 13슬롯 섀시에서 3세대의 Catalyst 6500 시리즈 인터페이스 및 서비스 모듈을 모두 지원하며, Catalyst 6500 Supervisor Engine 1A와 2는 물론 시스코 시스템즈의 다른 제품 라인을 지원하는 공통된 시스코 네트워크 관리 툴 세트를 지원합니다.

  • 네트워크 동작 시간 및 사용자 생산성 극대화 - IP-텔레포니를 사용하는 와이어링 클로짓을 비롯하여 업무상 중요한 네트워크 환경에 안정적인 소프트웨어 업그레이드가 가능하도록 리던던시형 Catalyst 6500 수퍼바이저 엔진 간 1-3초 내의 상태 보존형 장애 복구를 비롯한 장애 방지 네트워크 복원력과 고가용성 기능을 제공합니다.


  • 확장된 관리 툴 - CiscoWorks 네트워크 관리 플랫폼, SNMP(Simple Network Management Protocol) 버전1, 2 ,3 및 4개의 RMON 그룹(통계, 내역, 경보, 이벤트)을 지원합니다.

Supervisor Engine 1A 및 2는 Catalyst 6500 시리즈 모듈형 제품의 일부로서 공통된 운영 체제와 CLI를 공유하여 엔드-투-엔드 Catalyst 6500 시리즈 솔루션이 운용 일관성을 극대화하고 예비 부품을 공동 사용할 수 있도록 하며 교육의 필요성을 최소화할 수 있도록 합니다(그림 1).


그림 1 Supervisor Engine 1A 및 Supervisor Engine 2



Supervisor Engine 1-PFC



Supervisor Engine 2-MSFC2


Catalyst 6500은 확장 가능한 수퍼바이저 엔진 세트를 제공할 뿐만 아니라 인터페이스, 서비스 모듈, 섀시/슬롯 구성이 다양하기 때문에 네트워크 어디에나 설치할 수 있습니다. 아래 그림은 와이어링 클로짓, 분배, 코어, 데이터 센터, WAN 에지, 메트로에 설치된 Catalyst 6500을 나타낸 것으로 네트워크 각 부분에 권장되는 수퍼바이저 엔진이 표시되어 있습니다.

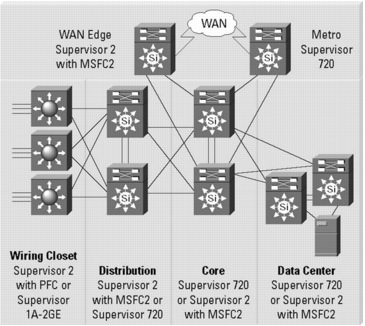

그림 2


Supervisor Engine 1A 및 Supervisor Engine 2 설치 시나리오


아래 표는 Cisco Catalyst 6500 시리즈 수퍼바이저 엔진의 주요 설치 시나리오를 개괄적으로 나타낸 것입니다.


표 1 Cisco Catalyst 6500 시리즈 수퍼바이저 엔진 설치 시나리오

수퍼바이저 엔진 성능/기능 권장 설치


Supervisor Engine 720

 400Mpps, 720Gbps
Layer 2
  • 4 dCEF(distributed Cisco Express Forwarding)

    새로운 가속형 CEF(aCEF) 720 및 분산형 CEF(dCEF) 720 인터페이스 모듈 지원

 엔터프라이즈 Core, Distribution 및 데이터 센터


Supervisor Engine 2
PFC2(Policy Feature Card 2)
MSFC2(Multilayer Switch Feature Card 2)

 210Mpps, 256Gbps
Layer 2
  • 4 dCEF(distributed Cisco Express Forwarding)

    분산형 CEF(dCEF) 256 인터페이스 모듈 지원

 엔터프라이즈 Distribution, 데이터 센터 및 WAN 에지


Supervisor Engine 1A
PFC
MSFC2

 15Mpps, 32Gbps
중앙 집중식 Layer 2
  • 4 포워딩

    보안 및 QoS 기능 향상

 Distribution 및 Core


Supervisor Engine 2
PFC2

 30Mpps, 256Gbps
중앙 집중식 Layer 2 포워딩 및 Layer 3
  • 4 서비스

    보안 및 QoS 기능 향상

 프리미엄 와이어링 클로짓 및 데이터 센터 액세스


Supervisor Engine 1A
PFC

 15Mpps, 32Gbps
중앙 집중식 Layer 2 포워딩 및 Layer 3
  • 4 서비스

    보안 및 QoS 기능 향상

 엔터프라이즈 와이어링 클로짓


Supervisor Engine 1A
2GE

 15Mpps, 32Gbps
중앙 집중식 Layer 2 포워딩

 밸류 와이어링 클로짓


Supervisor Engine 1A 및 2 기능

Supervisor Engine 1A 및 2는 다음과 같은 기능을 제공합니다.

  • 고가용성
  • 확장 가능한 성능
  • 유선 속도(wire-rate)의 트래픽 관리
  • 엔드-투-엔드 관리 툴
  • 포괄적인 보안
  • 고급 Layer 2, Layer 3 및 Layer 4 포워딩


고가용성

Supervisor Engine 1A 및 2는 모든 Cisco Catalyst 6500 시리즈 섀시(6503, 6506, 6509, 6513)에 듀얼 수퍼바이저 엔진 구성으로 설치할 수 있습니다. 듀얼 수퍼바이저 엔진 구성은 기본 수퍼바이저 엔진과 리던던시 수퍼바이저 엔진 간에 프로토콜 상태를 동기화하고, 3초 이내의 장애 복구로 업계 선두적인 네트워크 가용성을 제공하며, 대기 수퍼바이저 엔진을 핫스와핑할 수 있도록 하여 네트워크 동작 시간을 극대화합니다. 주요 고가용성 기능에는 다음과 같은 것들이 있습니다.


  • 수퍼바이저 엔진 리던던시 -프로토콜 상태 동기화 및 HSRP와 업링크 패스트 지원


  • 신속한 장애 복구 속도 - 3초 이내의 상태 보존형 장애 복구 및 Layer 3 IP 유니캐스트 및 멀티캐스트 장애 복구


  • 핫스와핑 - 대기 수퍼바이저에 대한 핫스와핑


확장 가능한 성능

Supervisor Engine 1A 및 2는 32Gbps에서 256Gbps에 이르는 대역폭을 사용하여, 멀티기가비트 트렁크로 조밀하게 채워진 와이어링 클로짓과 고성능의 네트워크 코어에 필요한 15Mpps에서 210Mpps의 확장 가능한 성능을 제공합니다.
Supervisor Engine 2는 고급 Layer 3 서비스를 사용하는 경우에도 30Mpps의 중앙 집중식 성능과 210Mpps의 분산 성능을 유지하면서 스위치를 통과하는 플로우 수에 상관없이 고속 조회를 수행하는 CEF(Cisco Express Forwarding) 라우팅 아키텍처를 사용합니다.


  • Supervisor Engine 1A - 32Gbps의 대역폭으로 15Mpps의 성능을 제공합니다.

  • Supervisor Engine 2 - 256Gbps의 대역폭으로 30Mpps의 중앙 집중식 성능과 210Mpps의 분산 성능을 제공합니다.

자세한 내용은 "표 2 - Cisco Catalyst 6500 수퍼바이저 엔진 기능 비교"를 참조하십시오.


유선 속도(wire-rate)의 트래픽 관리

Supervisor Engine 1A 및 2는 컨텐트를 보호하고 보안하기 위한 포워딩 프로세스의 일부로 ACL 폴리시 집행과 같은 보안 검사와 Layer 2, 3, 4 QoS를 이용하여 유선 속도의 트래픽 관리를 제공합니다. 이러한 트래픽 관리 기능을 이용하면 핵심적이고 시간에 민감하며 대역폭을 집중적으로 사용하는 멀티미디어 애플리케이션을 전송하는 집중형 네트워크를 효율적으로 처리할 수 있습니다.

  • Layer 2, Layer 3, Layer 4 헤더 정보를 기반으로 하는 패킷 분류, 표시, 통신 폭주 방지와 같은 고급 QoS 툴을 사용합니다.
  • 스위치에서 다중 송/수신 대기열에 대해 한계값을 이용하여 QoS 스케줄링 규칙을 구성할 수 있습니다.
    속도 제한은 플로우별 또는 순간 최고 속도를 기준으로 매우 세밀하게 트래픽을 폴리싱하는 데 사용할 수 있습니다.
    자세한 내용은 "표 3 - QoS 기능 비교"를 참조하십시오.


엔드-투-엔드 관리 툴

CiscoWorks2000으로 관리하면 엔드-투-엔드 장치, VLAN, 트래픽 및 폴리시 관리를 제공하도록 Cisco Catalyst 6500 시리즈 스위치를 구성하여 관리할 수 있습니다. CiscoWorks2000과 함께 작동하는 웹 기반 관리 툴인 Cisco Resource Manager를 사용하면 자동으로 재고를 수집하고 소프트웨어를 설치할 수 있으며, 네트워크 변경 사항을 용이하게 추적하고 장치의 가용성을 검사할 수 있을 뿐만 아니라 오류 조건을 신속하게 격리할 수 있습니다.
Supervisor Engine 1A 및 2는 네트워크에 필요한 가시성(visibility) 및 제어를 확보할 수 있도록 포괄적인 관리 툴 세트를 제공합니다.


  • 콘솔 관리 - 로컬 터미널 또는 모뎀을 통해 콘솔이나 보조 인터페이스에 연결된 원격 터미널에서 대역 외(out-of-band) 사용이 가능한 Supervisor Engine 2 및 MSFC2(Multilayer Switch Feature Card 2)에 공유 인터페이스를 제공합니다.


  • 대역 내(in-band) 관리 - SNMP, 텔넷 클라이언트, BOOTP(Bootstrap Protocol), TFTP(Trivial File Transfer Protocol)를 통해 대역 내(in-band) 사용이 가능한 Supervisor Engine 2 및 MSFC2에 공유 인터페이스를 제공합니다.


  • SPAN - 스위치 트래픽에 대한 관리 및 모니터링이 가능합니다.


  • RSPAN - 트렁크 링크를 통해 다중 분산 호스트 및 스위치에서 원격으로 위치한 스위치로 트래픽을 통합하여 전달함으로써 중앙 집중식 관리 및 모니터링이 가능합니다.


  • VACL 캡처 - ACL을 사용하여 네트워크 분석 포트로 트래픽을 전달합니다.
    자세한 내용은 "표 4 관리 툴 비교"를 참조하십시오.


포괄적인 보안

Supervisor Engine 1A 및 2의 고급 보안 기능을 사용하면 인증, 권한 부여 및 과금(AAA) 서비스를 이용하면서 동시에 악의적인 공격 위협도 줄일 수 있습니다. Supervisor Engine 1A 및 2는 최대 32K의 ACL 항목, 하드웨어 기반의 IP/IPX 보안 ACL, 포트 보안과 같은 고급 기능을 지원하여 다음과 같은 일련의 우수한 Layer 2 - 4 네트워크 트래픽 보안 기능을 제공합니다.

  • Layer 2 보안 기능 - 사설 VLAN 및 포트 보안 등이 있으며 네트워크 설계자가 스위치 자원 활용을 올바로 분배하고 제어할 수 있도록 합니다.


  • Layer 2, 3, 4 하드웨어 필터 - 포워딩 엔진에서 통합형 서비스 모듈(선택 사항)과 공동으로 작동하여 전송된 각 패킷을 검사하고 네트워크 관리자의 규칙에 따라 모든 트래픽 흐름을 허용 또는 거부할 수 있습니다. 자세한 내용은 "표 5 - PFC 및 PFC2 보안 기능 비교"를 참조하십시오.



Supervisor Engine 1A 및 2 아키텍처

Catalyst 6500 시리즈 Supervisor Engine 1A 및 2는 시스템 소프트웨어를 저장 및 실행하고 섀시의 여러 모듈을 제어하고 기본 포워딩을 수행하며, 리던던시형 수퍼바이저 엔진 연결이 가능하도록 하는 기가비트 업링크 기능을 제공하는 등의 방법을 사용하여 시스템을 관리합니다.

Supervisor Engine 2는 향상된 포워딩 설계를 제공합니다. Supervisor Engine 1A CPU는 Layer 2 포워딩을 수행하지만 Supervisor Engine 2는 CEF(Cisco Express Forwarding)와 분산형 CEF(dCEF)를 수행하여 포워딩 성능이 두 배로 향상됩니다. 표 2에서와 같이 Supervisor Engine 1A 및 2에서는 포워딩 아키텍처, 성능, 대역폭 DRAM, 부트 플래시 크기, 섀시에 대한 지원, PFC/PFC2(Policy Feature Card/ Policy Feature Card 2), MSFC2, SFM(Switch Fabric Module) 등 운영상의 특징을 선택할 수 있습니다.


표 2 Cisco Catalyst 6500 수퍼바이저 엔진 기능 비교

기능 Supervisor Engine 2
Supervisor Engine - PFC2
Supervisor Engine - MSFC2

Supervisor Engine 1A
Supervisor Engine 1A - 2GE
Supervisor Engine 1A - PFC
Supervisor Engine 1A - /MSF


CEF(Cisco Express Forwarding)

 예 아니오


성능

 30Mpps - Supervisor Engine 2-PFC2 및 Supervisor Engine 2-MSFC2
최대 210Mpps - SFM 및 DFC를 사용하는 Supervisor Engine 2-MSFC2

 15Mpps


최대 대역폭

 256Gbps(분산 포워딩 사용) 32Gbps


DRAM

 128MB, 256MB, 512MB 128MB


내장형 플래시(부트플래시)

 32MB 16MB


지원되는 섀시

 6006, 6009, 6503, 6506, 6509, 6509-NEB, 6509-NEB-A, 6513; 7603, 7606, 7609, OSR-7609, 7613 6006, 6009, 6503, 6506, 6509, 6509-NEB, 6509-NEB-A; 7603, 7606, 7609, OSR-7609


PFC 보조 카드 사용 가능

 예(PFC2), Supervisor Engine 2를 사용하는 표준 예(PFC), 현장 업그레이드 불가능


MSFC2 보조 카드 사용 가능

 예, 현장 업그레이드 가능 예, 현장 업그레이드 불가능


지원되는 SFM

 예 아니오



PFC/PFC2 및 MSFC2 보조 카드와 SFM은 Supervisor Engine 1A 및 2의 기능을 향상시킵니다.


  • PFC 및 PFC2 - 패킷 분류, 트래픽 관리, 폴리시 집행은 물론 하드웨어 기반의 Layer 2, Layer 3 및 Layer 4 패킷 포워딩을 수행합니다.


  • MSFC2 - 주소 분석, 프로토콜 라우팅을 비롯한 Layer 3 제어 평면(control plane) 기능을 수행합니다.


  • SFM 2 - 섀시의 모든 슬롯에 256Gbps의 전용 대역폭을 제공하며, Supervisor Engine 2-MSFC2가 필요합니다. SFM 2는 동일한 섀시에서 Supervisor Engine 720과 작동하지 않습니다.


PFC(Policy Feature Card) 및 PFC2

PFC는 Catalyst 6500 시리즈에 서비스 품질(QoS)과 폴리시 기반의 지능형 네트워킹 기능을 제공합니다. 프리미어 와이어링 클로짓, 백본, 데이터 센터, WAN 에지에 설치하는 것이 권장되는 PFC는 네트워크 관리자가 구성한 ACL에 정의된 대로 적절한 QoS 우선순위 레벨과 보안 폴리시를 적용하여 트래픽을 식별하고 분류합니다. 또한 PFC는 네트워크에서 권한이 없는 애플리케이션을 사용하지 못하도록 합니다.

Supervisor Engine PFC 보조 카드는 ASIC(Application-Specific Integrated Circuit) 콤플렉스에서 패킷 포워딩을 결정합니다. 분산 포워딩 구현에서는 인터페이스 모듈의 DFC 보조 카드에 위치한 동일한 ASIC 콤플렉스가 인터페이스 모듈이 로컬로 패킷 포워딩 결정을 내릴 수 있도록 합니다. PFC 또는 DFC는 인터페이스 모듈에 대해 포워딩 결정을 내린 후 포워딩 결과를 모든 패킷 버퍼링, 큐잉, 전달을 수행하는 인터페이스 모듈로 전송합니다.
PFC는 패킷 포워딩 이외에 유선 속도로 다음과 같은 주요 기능도 수행합니다.


  • Layer 3 패킷 분류 - QoS 액세스 제어 항목 사용


  • 트래픽 관리(속도 제한) - 수신 및 발신 폴리시 처리 사용

  • 보안 폴리시 집행 - 서브넷이나 VLAN 내에서 집행


  • 지능형 멀티캐스트 포워딩 - 멀티캐스트 스트림을 효율적으로 복제하여 적절한 일반 사용자 스테이션에 제공


  • NetFlow 데이터 내보내기 - 서브넷 간 플로우에 대해 IP 플로우 통계 수집


QoS

아래 표는 PFC 및 PFC2 QoS 기능을 나타낸 것입니다.


표 3 QoS 기능 비교

기능 PFC2
Supervisor Engine 2 PFC2
Supervisor Engine 2
MSFC2		 PFC
Supervisor Engine 1A
PFC
Supervisor Engine 1A
PFC/MSFC2
 No PFC
Supervisor Engine
1A - 2GE


Layer 2 분류 및 표시

 예 예 예


Layer 3 분류 및 표시/액세스 제어 항목(ACE)

 예
32K
 예
16K
 없음


속도 제한 위치(포트)

 수신 포트, VLAN 수신 포트, VLAN 없음


속도 제한 레벨 유형
CIR = 커밋된 정보 속도(Committed Information Rate)
PIR = 최대 정보 속도(Peak Information Rate)

 CIR, PIR CIR 없음


최고 트래픽 속도 제한/폴리서 수

 예
1023 폴리서
 예
1023 폴리서
 없음


플로우 기반 속도 제한 방법/속도 수

 완전 플로우,
64 속도
 완전 플로우,
64 속도
 없음


관리 툴

아래 표는 Supervisor Engine 1A 및 2에 사용할 수 있는 관리 툴을 비교한 것입니다.


표 4 관리 툴 비교

기능 PFC
Supervisor Engine 1A PFC
Supervisor Engine 1A PFC/MSFC2
Supervisor Engine 2 PFC2
Supervisor Engine 2-MSFC2
 PFC 사용 안 함
Supervisor Engine 1A -2GE


SPAN

 예 예


RSPAN

 예 아니오


ERSPAN

 아니오 아니오


VACL 캡처

 예 아니오


보안

표 5는 PFC 및 PFC2 보안 기능을 나타낸 것입니다.


표 5 PFC 및 PFC2 보안 기능 비교

기능 PFC2 사용
Supervisor Engine 2
PFC2
Supervisor Engine 2
MSFC2
 PFC 사용
Supervisor Engine 1A
PFC
Supervisor Engine 1A
PFC/MSFC2
 PFC 사용 안 함
Supervisor Engine
1A -2GE


포트 보안

 예 예 예


TCP 인터셉트 하드웨어 가속화

 예 예 아니오


IEEE 802.1X 및 802.1X 확장

 예 예 아니오


하드웨어의 IP 보안 ACL

 예 예 아니오


하드웨어의 IPX 보안 ACL

 예 예 아니오


보안 ACL 항목

 32K 16K 아니오


반사 ACL

 128K 512K 아니오


uRPF(unicast Reverse Path Forwarding)
하드웨어 검사

 예 아니오 아니오


CPU 속도 제한기

 1 없음 없음


MSFC2(Multilayer Switch Fabric Card 2)

Supervisor 1A와 Supervisor 2 모두에서 옵션으로 지원되는 MSFC2는 Layer 3 포워딩 라우팅 엔진의 역할을 합니다. MSFC2는 Layer 3 포워딩 라우팅 엔진에 소프트웨어 기반의 CEF FIB(Forwarding Information Base) 테이블을 만든 후 이 테이블을 IP 유니캐스트 및 멀티캐스트 트래픽에 대해 포워딩 결정을 내리는 PFC나 DFC의 ASIC로 다운로드합니다. 자세한 내용은 "CEF(Cisco Express Forwarding) 작동 원리"를 참조하십시오.


Layer 3 스위칭

표 6은 MSFC2 Layer 3 스위칭 기능을 나타낸 것입니다.


표 6 Layer 3 스위칭 기능 비교

기능 MSFC2
Supervisor Engine
1A -PFC/MSFC2
Supervisor Engine 2-MSFC2
 MSFC2 사용 안 함
Supervisor Engine
2 -PFC2
MSFC2 사용 안 함
Supervisor Engine
1A -2GE
Supervisor Engine
1A -PFC
 <</TH>


IPv4 라우팅

 예 예, MSFC2 업그레이드 가능 아니오, 업그레이드 불가능


MPLS

 예, OSM 사용 예, OSM 사용 아니오


IPv6

 예, 소프트웨어에서(Supervisor Engine 2-MSFC2 전용) 아니오, MSFC2 업그레이드 필요 아니오


주: 최신 소프트웨어 버전 정보는 릴리즈 노트를 참조하십시오.


SFM(Switch Fabric Module) 및 SFM2

분산 포워딩을 지원하도록 설계된 Cisco Catalyst 6500 시리즈 SFM(WS-X6500-SFM) 및 SFM2(WS-X6500-SFM2)는 시스템당 최대 256Gbps의 전용 대역폭을 각 슬롯에 제공합니다.
분산 포워딩을 작동하려면 인터페이스 모듈에 DFC(Distributed Forwarding Card)가 있어야 하며 Supervisor Engine 2-MSFC2 및 SFM이나 SFM2, 또는 Supervisor Engine 720을 사용하여 섀시에 인터페이스 모듈을 설치해야 합니다. SFM은 Cisco Catalyst 6506, 6509, 6509-NEB 및 6509-NEB-A 섀시에서 작동하며, 모든 슬롯을 사용할 수 있습니다. SFM2는 6506, 6509, 6509-NEB, 6509-NEB-A, 6513, 7603, 7606, 7609, OSR-7609 및 7613 섀시에서 작동하며, 모든 슬롯을 사용할 수 있습니다. 단 6513 및 7613에서는 슬롯 7이나 8을 사용해야 합니다.

Catalyst 6503은 사용 가능한 3개의 슬롯 중 2개에 수퍼바이저와 SFM을 구성한 후에 1개의 슬롯을 비워 두기 때문에 현재 SFM 모듈을 지원하지 않습니다. 그러나 Supervisor 720은 수퍼바이저 엔진과 스위치 패브릭을 하나의 모듈로 통합하여 슬롯 효율성을 높여 Catalyst 6503 섀시에 CEF256, dCEF256, aCEF720, dCEF720 기능을 모두 제공합니다.

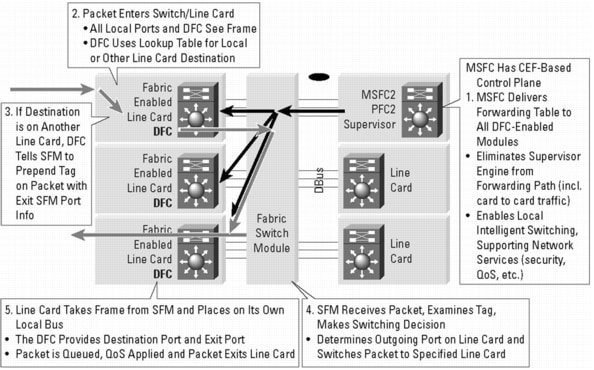

SFM(Switch Fabric Module) 아키텍처

SFM 또는 SFM2는 8Gbps의 듀얼 직렬 채널을 통해 스위치 패브릭에 대한 액세스를 제공하여 패시브 백플레인과 상관없이 모듈에서 모든 스위칭을 수행합니다. 자세한 내용은 "dCEF(distributed Cisco Express Forwarding) 작동 원리"를 참조하십시오.


고가용성

1대1 리던던시형 고가용성을 위해 2개의 SFM과 SFM2 모듈을 시스템에 구성하여, 1개의 SFM이나 SFM2는 작동하고 다른 하나는 백업 기능을 하도록 할 수 있습니다.
주: SFM 및 SFM2는 동일한 섀시에서 Supervisor Engine 720과 작동할 수 없습니다.


Supervisor Engine 2-MSFC2

Classic 인터페이스 모듈, CEF256 인터페이스 모듈 및 dCEF256 인터페이스 모듈과 함께 Distribution/Core에 설치하기 적합한 Supervisor 1A-2GE는 다음과 같은 운용 이점을 활용하여 Layer 2/3/4 포워딩을 제공합니다.


  • Layer 2 - 4 포워딩- Layer 2, 3, 4 기능을 이용하여 Layer 2 - 4 포워딩을 수행하며 dCEF256 인터페이스 모듈을 지원합니다.

  • MAC(Media Access Control) 주소 - 128K
  • 포워딩 속도 - 시스템당 최대 30Mpps
  • 대역폭 - 시스템당 32Gbps, 섀시에 SFM을 설치한 경우 256Gbps


  • Layer 2, 3 트래픽 분류 및 표시 - Layer 2 및 Layer 3(자세한 내용은 "표 3 - QoS 기능 비교" 참조)


  • 멀티레이어(Layer 3) 스위칭 - IPv4 지원(자세한 내용은 표 6 참조)

  • 분산 포워딩 - SFM(Switch Fabric Module) 및 DFC(Distributed Forwarding Card)를 사용하는 인터페이스 모듈이 필요합니다. 자세한 내용은 "dCEF(distributed Cisco Express Forwarding) 작동 원리"를 참조하십시오.


  • 운영 체제 - MSFC에 Cisco IOS를 사용하는 Cisco Catalyst OS 및 Cisco IOS 소프트웨어


  • 관리 툴 - SPAN, RSPAN, VACL 캡처


  • DRAM - 128, 256, 512MB


  • 내장형 플래시(부트플래시) - 32MB


  • 지원되는 섀시 - Cisco Catalyst 6006, 6009, 6503, 6506, 6509, 6509-NEB, 6509-NEB-A, 6513, 7603, 7606, 7609, OSR-7609, 7613


  • 슬롯 요구 사항 - 모든 섀시의 슬롯 1 또는 2


  • 업그레이드 지원 - 필요 없음


그림 3 Cisco Catalyst 6500 시리즈 Supervisor Engine 2-MSFC2


Supervisor Engine 2-PFC2


Classic 및 CEF256 인터페이스 모듈과 함께 와이어링 클로짓에 설치하기 적합한 Supervisor Engine 1A-2GE는 다음과 같은 운용 이점을 활용하여 기본 Layer 2 포워딩을 제공합니다.


  • Layer 2 포워딩- Layer 2, 3, 4 기능을 이용하여 Layer 2 포워딩을 수행합니다. Layer 3, 4 포워딩을 지원하려면 MSFC2를 업그레이드해야 합니다.


  • MAC 주소 - 128K


  • 포워딩 속도 - 시스템당 최대 30Mpps


  • 대역폭 - 시스템당 32Gbps, 섀시에 SFM을 설치한 경우 256Gbps


  • Layer 2, 3 트래픽 분류 및 표시 - Layer 2 및 Layer 3(자세한 내용은 "표 3 - QoS 기능 비교" 참조)


  • 멀티레이어(Layer 3) 스위칭 - MSFC2를 업그레이드해야 합니다(자세한 내용은 표 6 참조).


  • 분산 포워딩 - MSFC2 업그레이드, SFM, DFC를 사용하는 인터페이스 모듈이 필요합니다. 자세한 내용은 "dCEF(distributed Cisco Express Forwarding) 작동 원리"를 참조하십시오.


  • 운영 체제 - Cisco Catalyst OS 전용(MSFC2 업그레이드와 함께 지원되는 Cisco IOS 소프트웨어)


  • 관리 툴 - SPAN, RSPAN, VACL 캡처


  • DRAM - 128, 256, 512MB


  • 내장형 플래시(부트플래시) - 32MB


  • 지원되는 섀시 - Cisco Catalyst 6006, 6009, 6503, 6506, 6509, 6509-NEB, 6509-NEB-A, 6513, 7603, 7606, 7609, OSR-7609, 7613


  • 슬롯 요구 사항 - 모든 섀시의 슬롯 1 또는 2


  • 업그레이드 지원 - MSFC2 업그레이드


Supervisor Engine 1A-PFC/MSFC2

Classic 인터페이스 모듈과 함께 Distribution/Core에 설치하기 적합한 Supervisor Engine 1A-2GE는 다음과 같은 운용 이점을 활용하여 Layer 2 - 4 포워딩을 제공합니다.


  • Layer 2 - 4 포워딩 - Layer 2-4 기능을 이용하여 Layer 2 - 4 포워딩을 수행합니다.


  • MAC 주소 - 128K


  • 포워딩 속도 - 시스템당 최대 15Mpps


  • 대역폭 - 시스템당 32Gbps


  • Layer 2, 3 트래픽 분류 및 표시 - Layer 2 및 Layer 3(자세한 내용은 "표 3 - QoS 기능 비교" 참조)


  • 멀티레이어(Layer 3) 스위칭 - IPv4 지원(자세한 내용은 표 6 참조)


  • 분산 포워딩 - 지원되지 않음


  • 운영 체제 - MSFC에 Cisco IOS를 사용하는 Cisco Catalyst OS 및 Cisco IOS 소프트웨어


  • 관리 툴 - SPAN, RSPAN, VACL 캡처


  • DRAM - 128MB


  • 내장형 플래시(부트플래시) - 16MB


  • 지원되는 섀시 - Cisco Catalyst 6006, 6009, 6503, 6506, 6509, 6509-NEB, 6509-NEB-A(6513은 지원되지 않음), 7603, 7606, 7609, OSR-7609(7613은 지원되지 않음)


  • 슬롯 요구 사항 - 모든 섀시의 슬롯 1 또는 2


  • 업그레이드 지원 - 없음


그림 4 Cisco Catalyst 6500 Supervisor Engine 1A-PFC/MSFC2


Supervisor Engine 1A-PFC


Classic 인터페이스 모듈과 함께 와이어링 클로짓에 설치하기 적합한 Supervisor Engine 1A-2GE는 다음과 같은 운용 이점을 활용하여 기본 Layer 2 포워딩을 제공합니다.


  • Layer 2 포워딩 - Layer 2-4 기능을 이용하지 않고 기본 Layer 2 포워딩을 수행합니다.


  • MAC 주소 - 128K


  • 포워딩 속도 - 시스템당 최대 15Mpps


  • 대역폭 - 시스템당 32Gbps

  • Layer 2, 3 트래픽 분류 및 표시 - Layer 2 및 Layer 3(자세한 내용은 "표 3 - QoS 기능 비교" 참조)
  • 멀티레이어(Layer 3) 스위칭 - 지원되지 않음


  • 분산 포워딩 - 지원되지 않음

  • 운영 체제 - Cisco Catalyst OS 전용
  • 관리 툴 - SPAN, RSPAN, VACL 캡처


  • DRAM - 128MB


  • 내장형 플래시(부트플래시) - 16MB

  • 지원되는 섀시 - Cisco Catalyst 6006, 6009, 6503, 6506, 6509, 6509-NEB, 6509-NEB-A(6513은 지원되지 않음), 7603, 7606, 7609, OSR-7609(7613은 지원되지 않음)


  • 슬롯 요구 사항 - 모든 섀시의 슬롯 1 또는 2


  • 업그레이드 - 없음


그림 5 Cisco Catalyst 6500 Supervisor Engine 1A-PFC


Supervisor Engine 1A-2GE


Classic 인터페이스 모듈과 함께 와이어링 클로짓에 설치하기 적합한 Supervisor Engine 1A-2GE는 다음과 같은 운용 이점을 활용하여 기본 Layer 2 포워딩을 제공합니다.

  • Layer 2 포워딩- Layer 4 기능을 이용하여 기본 Layer 2 포워딩을 수행합니다.
  • MAC 주소 - 128K


  • 포워딩 속도 - 시스템당 최대 15Mpps


  • 대역폭 - 시스템당 32Gbps


  • Layer 2, 3 트래픽 분류 및 표시 - Layer 2 전용. Layer 3을 지원하도록 업그레이드할 수 없습니다(자세한 내용은 "표 3 - QoS 기능 비교" 참조).


  • 멀티레이어(Layer 3) 스위칭 - 지원되지 않음


  • 분산 포워딩 - 지원되지 않음


  • 운영 체제 - Cisco Catalyst OS 전용


  • 관리 툴 - SPAN 전용


  • DRAM - 64MB

  • 내장형 플래시(부트플래시) - 16MB


  • 지원되는 섀시 - Cisco Catalyst 6006, 6009, 6503, 6506, 6509, 6509-NEB, 6509-NEB-A(6513은 지원되지 않음), 7603, 7606, 7609, OSR-7609(7613은 지원되지 않음)


  • 슬롯 요구 사항 - 모든 섀시의 슬롯 1 또는 2

  • 업그레이드 지원 - 없음


CEF(Cisco Express Forwarding) 작동 원리

CEF(Cisco Express Forwarding)는 오늘날의 기업 및 서비스 제공업체 네트워크에서 일반적으로 발생하는 대량의 단기 트래픽 플로우를 처리하도록 포워딩 확장성과 성능을 향상시킨 Layer 3 기술입니다. 대량의 단기 플로우, 웹 기반의 또는 대화형 트래픽을 처리하는 환경의 요구를 충족하기 위해 CEF는 하드웨어 기반에서 모든 패킷을 포워딩하고 스위치를 통해 전달되는 플로우 수에 전혀 상관없이 포워딩 속도를 유지합니다.

Cisco Catalyst 6500 시리즈에서 CEF Layer 3 포워딩 엔진은 수퍼바이저 엔진의 PFC2 또는 PFC3(하드웨어 기반의 Layer 2 및 3 포워딩, ACL 검사, QoS 폴리시 처리 및 표시, NetFlow 통계 수집을 수행하는 장치와 동일한 장치) 중앙에 위치합니다.
CEF 아키텍처는 Cisco IOS 소프트웨어가 구성된 인터페이스와 라우팅 프로토콜을 정의하기 위해 작성하는 라우팅 테이블을 사용하여 CEF 테이블을 만든 후 이 테이블을 사용자 트래픽이 스위치를 통해 전송되기 전 하드웨어 포워딩 엔진으로 다운로드합니다. CEF 아키텍처는 Layer 3 포워딩 결정을 내리는 데 필요한 유일한 정보인 CEF 테이블에만 라우팅 접두어를 위치시켜 라우팅 프로토콜에 의존하여 경로를 선택합니다. 스위치는 CEF 테이블을 단순 검색하여 스위치를 통과하는 플로우 수에 상관없이 유선 속도로 패킷을 포워딩합니다.

CEF 기반 포워딩 요구 사항: Cisco Catalyst Supervisor Engine 2 또는 Catalyst Supervisor Engine 720이 필요합니다.


dCEF(distributed Cisco Express Forwarding) 작동 원리

인터페이스 모듈에 위치한 포워딩 엔진은 dCEF(Distributed Cisco Express Forwarding)를 사용하여 로컬 및 병렬로 포워딩 결정을 내려 Cisco Catalyst 6500 시리즈가 업계 최고의 포워딩 속도에 도달할 수 있도록 합니다. dCEF를 사용하면 포워딩은 인터페이스 모듈에서 병렬로 발생하며, 시스템 성능은 함께 작동하는 모든 포워딩 엔진을 통합하여 최대 400Mpps까지 증가합니다.

인터페이스 모듈에 위치한 DFC는 중앙 PFCx와 동일한 ASIC 엔진 설계를 사용하여 2개의 포트 간에 직접 또는 스위치 패브릭을 통해, 수퍼바이저 엔진과 상관없이 패킷을 포워딩합니다. 각 인터페이스 모듈에는 DFC와 함께 전체 포워딩 테이블 및 다음과 같은 dCEF 포워딩 작업이 포함된 전용 포워딩 엔진이 있습니다.

  • 표준 CEF 포워딩에서와 마찬가지로 수퍼바이저 엔진에 위치한 중앙 PFC3과 인터페이스 모듈에 위치한 DFC 엔진은 사용자 트래픽이 스위치에 도착하기 전에 포워딩 테이블에서 파생된 것과 동일한 CEF 정보로 로드됩니다.
  • 패킷이 인터페이스 모듈에 도착하면 DFC 엔진이 패킷을 검사하고 Layer 2, Layer 3, ACL, QoS를 비롯한 CEF 테이블의 정보를 사용하여 해당 패킷에 대해 완전히 하드웨어 기반의 포워딩 결정을 내립니다.
  • dCEF 엔진은 해당 모듈에서 트래픽에 대해 Layer 2 및 Layer 3 포워딩, ACL, QoS 폴리시 처리 및 표시, NetFlow 등 하드웨어 기반의 포워딩을 모두 처리합니다.
  • DFC가 스위칭을 모두 로컬로 결정하기 때문에 수퍼바이저 엔진은 포워딩을 수행하지 않아도 되므로 라우팅, 관리, 네트워크 서비스 등 기타 소프트웨어 기반 기능을 수행할 수 있습니다.


그림 5 dCEF(distributed Cisco Express Forwarding) 패킷 흐름



dCEF 기반 포워딩 요구 사항: dCEF720 인터페이스 모듈에는 Cisco Catalyst Supervisor Engine 720이 필요합니다. dCEF256 인터페이스 모듈에는 Catalyst Supervisor Engine 720 또는 Catalyst Supervisor Engine 2-MSFC2 및 SFM이 필요합니다.


소프트웨어 요구 사항

수퍼바이저 엔진은 구성에 따라 다음 중 하나 이상의 운영 체제와 작동합니다.

  • 수퍼바이저 엔진의 경우 Cisco IOS 소프트웨어(고유 Cisco IOS 소프트웨어)
  • Cisco Catalyst OS 소프트웨어
  • 하이브리드형 - MSFC의 경우 Catalyst OS 소프트웨어와 Cisco IOS 소프트웨어

주: 최신 소프트웨어 버전 정보는 릴리즈 노트를 참조하십시오.


주문 정보

표 7은 Supervisor Engine 1A 및 2에 대한 주문 정보를 나타낸 것입니다.


표 7 주문용 제품 번호

제품 번호 설명


WS-X6K-SUP1A-2GE

 Catalyst 6500 Supervisor Engine1A, 2GE


WS-X6K-SUP1A-PFC

 Catalyst 6500 Supervisor Engine1A, 2GE에 PFC 추가


WS-X6K-S1A-MSFC2

 Catalyst 6500 Supervisor Engine1A, 2GE에 MSFC-2 및 PFC 추가


WS-X6K-S2-PFC2

 Catalyst 6500 Supervisor Engine 2, 2GE에 PFC-2 추가


WS-X6K-S2-MSFC2

 Catalyst 6500 Supervisor Engine 2, 2GE에 MSFC-2/PFC-2 추가


WS-X6K-S1A-MSFC2

 PFC+MSFC2를 사용하는 Supervisor Engine 1A


WS-X6K-S1A-MSFC2=

 PFC+MSFC2=를 사용하는 Supervisor Engine 1A


WS-X6K-S1A-MSFC2/2

 PFC+MSFC2/2를 사용하는 Supervisor Engine 1A


WS-F6K-MSFC2

 Catalyst 6500 MSFC2(Multilayer Switch Feature Card 2)


MEM-MSFC2-128MB=

 Catalyst 6500 MSFC2 메모리, 128MB DRAM 예비용


MEM-MSFC2-256MB

 Catalyst 6500 MSFC2 메모리, 256MB DRAM 옵션


MEM-MSFC2-256MB=

 Catalyst 6500 MSFC2 메모리, 256MB DRAM 예비용


MEM-MSFC2-512MB

 Catalyst 6500 MSFC2 메모리, 512MB DRAM 옵션


MEM-MSFC2-512MB=

 Catalyst 6500 MSFC2 메모리, 512MB DRAM 예비용


WS-X6500-SFM

 Catalyst 6500 SFM(Switch Fabric Module)


WS-X6500-SFM2

 Catalyst 6500 SFM2(Switch Fabric Module 2)


치수

  • H x W x D: 1.6 x 15.3 x 16.3in.(4.0 x 37.9 x 40.3cm)


환경 조건

  • 작동 온도: 32~104°F (0~40°C)
  • 보관 온도: -40~167°F (-40~75°C)
  • 상대 습도: 10~90%, 논 컨덴싱
  • 규정 준수


안전 준수

  • UL 1950
  • EN 60950
  • CSA-0C22.2 No. 950
  • IEC 950


전자파 방출 준수

  • FCC 15J Class A
  • VCCI CE II
  • CE 마크
  • EN 55022 Class B
  • CISPR 22 Class B


기술 지원 서비스(TAC)

시스코 시스템즈는 대기업, 일반 기업, 서비스 제공업체 등 모든 고객을 위해 네트워크 투자 수익률(ROI)을 극대화하는 데 최선을 다하고 있습니다. 시스코는 구입한 시스코 제품을 효율적으로 운용하고 높은 가용성을 유지하며 최신 시스템 소프트웨어를 활용할 수 있도록 돕는 다양한 기술 지원 서비스를 제공합니다.
시스코 기술 지원 서비스는 다음과 같은 기능을 제공함으로써 네트워크 투자를 보호하고 업무상 중요한 애플리케이션이 구동되는 시스템의 다운타임을 최소화합니다.

  • 시스코 네트워킹 전문가를 온라인과 전화로 지원합니다.
  • 장애나 문제가 발생할 때 해결하는 단순한 사후 조치 방식이 아니라, 네트워크 운용의 계속적인 필수 부분으로 소프트웨어 업데이트 및 업그레이드를 제공하여 사전 대비형 지원 환경을 조성합니다.
  • 시스코 기술 지식과 자원을 필요할 때 바로 이용할 수 있습니다.
  • 기술 인력 자원을 증원하여 생산성을 높입니다.
  • 하드웨어 현장 교체로 원격 기술 지원을 보완합니다.
  • 시스코 기술 지원 서비스는 다음과 같습니다.
  • Cisco SMARTnet™ 지원
  • Cisco SMARTnet Onsite 지원
  • SAS(Software Application Support) 및 SASU(Software Application Support plus Upgrades)를 비롯한 시스코 소프트웨어 애플리케이션 서비스

자세한 내용을 보려면 다음 웹 사이트를 방문하십시오.
http://www.cisco.com/en/US/products/svcs/ps3034/serv_category_home.html


추가 Cisco Catalyst 6500 시리즈 정보

Cisco Catalyst 6500 시리즈, 수퍼바이저 엔진, 인터페이스 모듈, SFM 및 서비스 모듈에 대한 추가 정보를 보려면 다음 웹 사이트를 방문하십시오.
http://www.cisco.com/en/US/products/hw/switches/ps708/products_data_sheets_list.html

  • Catalyst 6500 시리즈 데이터시트
  • Catalyst 6500 Supervisor Engine 720 데이터시트
  • Catalyst 10/100 및 10/100/1000 이더넷 데이터시트
  • Catalyst 6500 기가비트 이더넷 인터페이스 모듈 데이터시트
  • Catalyst 6500 10기가비트 이더넷 인터페이스 모듈 데이터시트
  • Catalyst 6500 FlexWAN 인터페이스 모듈 데이터시트
  • Catalyst 6500 스위치 패브릭 인터페이스 모듈 데이터시트
  • Catalyst 6500 컨텐트 서비스 모듈(CSM) 데이터시트
  • Catalyst 6500 방화벽 서비스 모듈 데이터시트
  • Catalyst 6500 네트워크 애플리케이션 모듈(NAM) 데이터시트
  • Catalyst 6500 침입 탐지(IDS) 모듈 데이터시트
  • Catalyst 6500 IP Sec/VPN 서비스 모듈 데이터시트
  • Catalyst 6500 SSL 서비스 모듈 데이터시트

<업데이트: 2003년 4월 28일>

맨위로

Cisco에 문의하세요


  • 일반문의 080-377-0880
    제품/구매 080-808-8082

관련 링크
