데이터 시트
Cisco Catalyst 6500 시리즈 기가비트 이더넷 모듈
Cisco Catalyst® 6500 시리즈 스위치는 최고의 모듈형 멀티레이어 스위치로서 와이어링 클로짓에서 코어, 데이터 센터, WAN 에지에 이르기까지 안전하고 통합된 서비스를 제공합니다.
Cisco Catalyst 6500 시리즈가 네트워크에서 수행하는 다양한 역할을 보완하도록 설계된 Cisco Catalyst 6500 시리즈 기가비트 이더넷 모듈은 기업과 서비스 제공업체에 미디어, 밀도, 성능, 호환성, 섀시 구현 등에 있어 가장 광범위한 선택 범위를 제공합니다. 이 모듈은 데스크탑으로의 기가비트 연결, 기가비트 업링크, 고밀도 10/100 인터페이스 집선, 메트로 이더넷 링크뿐만 아니라 백본 및 고속 서버 팜 또는 데이터 센터 연결에 이상적입니다. Cisco Catalyst 6500 시리즈 기가비트 이더넷 모듈은 다음과 같은 기능을 제공합니다.
- 모든 구현에 대해 유연한 구성 - 모든 구현 요구 사항에 대해 유연한 포트 밀도, 미디어 선택 및 성능 속도를 제공합니다.
- 미디어 및 커넥터 유형 선택 기회 - MT-RJ를 사용하여 멀티 모드 광섬유 또는 싱글 모드 광섬유에서 사용하거나, 스테이션 간 최대 100km 거리를 지원하는 모듈형 BIC 및 SFP optics에서 사용합니다.
주: auto-negotiation을 사용하는 10/100/1000 구리선 인터페이스 모듈에 대한 자세한 내용은 Cisco Catalyst 6500 시리즈 10/100 및 10/100/1000 이더넷 데이터시트를 참조하십시오.
- 높은 포트 밀도 - 모듈당 8포트에서 최대 16포트까지, 시스템당 최대 256포트를 사용할 수 있습니다.
- 확장 및 예측 가능한 성능 - 스위치 패브릭 연결 및 throughput을 선택할 수 있습니다. 즉 32Gbps 대역폭/15Mpps(Classic 인터페이스 모듈), 256Gbps 대역폭/30Mpps(CEF256 인터페이스 모듈) 및 256Gbps 대역폭/210Mpps(dCEF256 인터페이스 모듈)를 선택할 수 있습니다.
- 운용 일관성 - Cisco IOS® 소프트웨어 및 Cisco Catalyst Operating System 소프트웨어를 실행하는 모든 Catalyst 6500 3슬롯, 6슬롯, 9슬롯, 13슬롯 섀시에서 지원되고, 기타 모든 인터페이스 및 서비스 모듈과 상호 운용이 가능하며, 모든 Catalyst 6500 수퍼바이저 엔진과 호환됩니다.
- 네트워크 동작 시간 및 복원력 극대화 - 장애 방지 연결을 위해 시스코의 향상된 PVST+(Per-VLAN Spanning Tree Plus) 프로토콜, IEEE 802.1w RSTP(Rapid Spanning Tree Protocol)와 IEEE 802.1s MST(Multiple Spanning Tree) 프로토콜, PVRST(Per-VLAN Rapid Spanning Tree) 프로토콜, HSRP(Hot Standby Router Protocol), VRRP(Virtual Router Redundancy Protocol), Cisco EtherChannel® 및 IEEE 802.3ad 링크 집선을 지원합니다.
- 우수한 트래픽 관리 - 트래픽 우선순위 설정 및 폴리시 처리를 위해 인터페이스별로 할당되는 대용량 버퍼와 다중 우선순위 대기열을 사용할 수 있으므로 강력한 SLA(Service-Level Agreement)를 시행할 수 있게 됩니다.
- 확장된 관리 툴 - CiscoWorks 네트워크 관리 플랫폼, SNMP(Simple Network Management Protocol) 버전 1, 2, 3 및 4개의 RMON 그룹(통계, 내역, 경고, 이벤트)을 지원합니다.

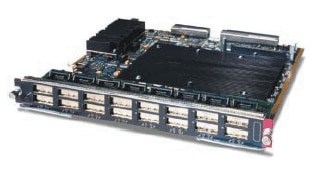

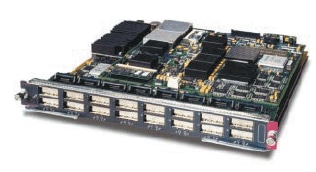

그림 1 Cisco Catalyst 6500 시리즈 기가비트 이더넷 인터페이스 모듈
WS-X6816-GBIC
 |
WS-X6516A-GBIC
 |
기가비트 이더넷 애플리케이션
기가비트 이더넷 인터페이스 모듈은 Distribution/Core 레이어 및 데이터 센터 애플리케이션에 사용됩니다(표 1).
표 1 Cisco Catalyst 6500 시리즈 기가비트 인터페이스 모듈 애플리케이션
| 주요 애플리케이션 | 제품 번호 | 인터페이스 모듈 등급 | 포트/커넥터/인터페이스 | 포트당 대기열(Tx = 송신, Rx = 수신) | 버퍼 크기 |
|---|---|---|---|---|---|
| 데이터 센터 및 서버 팜 | WS-X6816-GBIC | dCEF256 | 16, GBIC | Tx = p2q2tRx - 1p1q4t | 포트당 512KB |
| 데이터 센터 및 서버 팜 | WS-X6516A-GBIC | CEF256 | 16, GBIC | Tx = p2q2tRx - 1p1q4t | 포트당 1MB |
| 기본 서버 팜 | WS-X6408A-GBIC | Classic | 8, GBIC | Tx = p2q2tRx - 1p1q4t | 포트당 512KB |
| 기본 서버 팜 | WS-X6316-GE-TX | Classic | 16, RJ-45, 1000 | Tx = p2q2tRx - 1p1q4t | 포트당 512KB |
| 기본 서버 팜 | WS-X6516-GBIC= | CEF256 | 16, GBIC | Tx = p2q2tRx - 1p1q4t | 포트당 512KB |
| 기본 서버 팜 | WS-X6416-GBIC | Classic | 16, GBIC | Tx = p2q2tRx - 1p1q4t | 포트당 512KB |
| 기본 서버 팜 | WS-X6416-GE-Mt | Classic | 16, MT-RJ, MM | Tx = p2q2tRx - 1p1q4t | 포트당 512KB |
1. 대기열 범례: 1p2q2t = 1개의 우선 순위 대기열, 2개의 라운드 로빈 대기열, 2개의 한계값
기가비트 이더넷 인터페이스 모듈
Cisco Catalyst 6500 Classic, CEF256 및 dCEF26 인터페이스 모듈은 기가비트 이더넷에서 성능 속도 및 포워딩 속도를 선택할 수 있습니다.
Classic 인터페이스 모듈
와이어링 클로짓 애플리케이션에 적합한 Classic 인터페이스 모듈은 중앙 집중식 Layer 2 및 Layer 3 포워딩용 수퍼바이저 엔진을 사용하여 32Gbps 공유 버스상에서 최대 15Mpps까지 패킷을 포워딩합니다.
동일한 섀시에서 Cisco Catalyst 6500 시리즈 Supervisor Engine 1A, Supervisor Engine 2 및 Supervisor Engine 720을 작동할 수 있는 Catalyst Classic 인터페이스 모듈은 분산 포워딩을 지원하지 않으며, DFC(Distributed Forwarding Card)로 업그레이드할 수 없습니다.
표 2는 Catalyst Classic 인터페이스 모듈에 대한 자세한 내용을 제공합니다.
CEF256 인터페이스 모듈
Distribution/Core 레이어, 데이터 센터 및 웹 호스팅 애플리케이션에 적합한 CEF256 인터페이스 모듈은 수퍼바이저 엔진의 PFC(policy feature card)에 위치한 중앙 집중식 CEF 엔진을 사용하며 전용 8Gbps 전이중 스위치 패브릭 연결상에서 최대 30Mpps까지 패킷을 포워딩합니다.
동일한 섀시에서 Cisco Catalyst 6500 시리즈 Supervisor Engine 1A, Supervisor Engine 2 및 Supervisor Engine 720을 작동할 수 있는 CEF256 인터페이스 모듈은 DFC로 업그레이드하면 분산 포워딩을 지원합니다(표 2).
표 2 CEF256 인터페이스 모듈 분산 포워딩 업그레이드 요구 사항
| 수퍼바이저 엔진 | 스위치 패브릭 | DFC(Distributed Forwarding Card) |
|---|---|---|
| Supervisor Engine 2 MSFC2/PFC2 | 별도의 SFM(Switch Fabric Module) | WS-F6K-DFC 업그레이드 필요 |
| Supervisor Engine 720 | Supervisor Engine 720은 720Gbps 스위치 패브릭을 통합 주 Supervisor Engine 720과 SFM은 동일한 섀시를 사용할 수 없음 | WS-F6K-DFC3 업그레이드가 필요, WS-F6K-DFC와 호환되지 않음 |
dCEF256 인터페이스 모듈
Distribution/Core 레이어, 데이터 센터 및 웹 호스팅 애플리케이션은 물론 여러 고성능 서비스 제공업체 애플리케이션에 적합한 dCEF256 인터페이스 모듈은 인터페이스 모듈에 위치한 dCEF 엔진과 테이블을 사용하여 모든 포워딩을 수행합니다.
dCEF256 인터페이스 모듈에는 Cisco Catalyst 6500 시리즈 Supervisor Engine 720 또는 MFSC2(Multilayer Switch Feature Card 2)와 SFM을 사용하는 Supervisor Engine 2가 필요합니다. Supervisor Engine 720에는 WS-F6K-DFC3 업그레이드가 필요하며 Supervisor Engine 2-MFSC2는 dCEF256 인터페이스 모듈에 부속된 WS-F6K-DFC와 작동합니다.
표 3 인터페이스 모듈 등급 비교: Classic, CEF256 및 dCEF256
| 기능 | Classic | CEF256 | dCEF256 |
|---|---|---|---|
| 최대 성능(Mpps) | 15 | 30 | 210 |
| 포워딩 엔진/위치 | 중앙 집중식 CEF 엔진, 수퍼바이저 엔진의 PFCx에 위치 | 중앙 집중식 CEF 엔진, 수퍼바이저 엔진의 PFCx에 위치 | 분산형 CEF(dCEF) 엔진, 인터페이스 모듈의 DFCx에 위치 |
| 지원되는 수퍼바이저 엔진 | Supervisor Engine 1A, Supervisor Engine 2, Supervisor Engine 720 | Supervisor Engine 1A(최대 15Mpps), Supervisor Engine 2, Supervisor Engine 720 | Supervisor Engine 2, Supervisor Engine 720 |
| DFC 모듈 통합/ 업그레이드 요구 사항 | 지원되지 않음 | 통합되지 않음, Supervisor Engine 720의 경우 WS-F6K-DFC3으로 업그레이드 또는 Supervisor Engine 2-MSFC2의 경우 WS-F6K-DFC로 업그레이드 | DFC 통합, DFC3 현장 업그레이드(Supervisor Engine 720 필요) |
| 패브릭 연결 | 32Gbps 공유 버스 연결(Supervisor Engine 1A, Supervisor Engine 2 및 Supervisor Engine 720에서) | 스위치 패브릭으로의 단일 8Gbps 채널 연결(Supervisor Engine 720 또는 SFM을 사용하는 Supervisor Engine 2-MSFC2) 및 32Gbps 공유 버스 연결 | 스위치 패브릭으로의 듀얼 8Gbps 전이중 직렬 채널 연결(Supervisor Engine 720 또는 SFM을 사용하는 Supervisor Engine 2-MSFC2에서) |
| 슬롯 요구 사항 | 모든 섀시의 모든 슬롯을 사용할 수 있음 | 모든 섀시의 모든 슬롯을 사용할 수 있음 | Cisco Catalyst 6503, 6506, 6509, 6509-NEB, 6509-NEB-A 섀시 또는 Cisco 7603, 7606, 7609, OSR-7609 섀시의 모든 슬롯을 사용할 수 있음, 6513 또는 7613 섀시에서는 9-13까지의 슬롯을 사용할 수 있음 |
| 수신 대기열 구조 | 1p1q4t | 1p1q4t | 1p1q4t |
| 송신 대기열 구조 | 1p2q2t | 1p2q2t | 1p2q2t |
| 스케줄러 | WRR(Weighted Round Robin) | WRR | WRR |
| 버퍼 크기 | 512KB | 512KB 또는 1MB(WS-X6516a) | 512KB |
범례: 1p2q2t = 1개의 우선 순위 대기열, 2개의 라운드 로빈 대기열, 2개의 서로 다른 한계값
Cisco Catalyst Classic 기가비트 이더넷 구리선 인터페이스 모듈
Distribution/Core 레이어, 데이터 센터 및 웹 호스팅 애플리케이션에 맞게 설계된 Cisco Catalyst Classic 구리선 인터페이스 모듈은 다음과 같은 운용 이점을 활용하여 회선 속도(line-rate)의 기가비트 이더넷 포워딩을 제공합니다.
포워딩 아키텍처 - 중앙 집중식 CEF 포워딩을 사용합니다.
포워딩 성능 - 시스템당 최대 15Mpps까지 패킷을 포워딩합니다.
패브릭 연결 - 32Gbps 공유 버스 연결을 제공합니다.
수퍼바이저 엔진 - Supervisor Engine 1A, Supervisor Engine 2 또는 Supervisor Engine 720을 사용합니다.
분산 포워딩 업그레이드 - 없음. Classic 인터페이스 모듈은 분산 포워딩으로 업그레이드될 수 없습니다.
슬롯 요구 사항 - 없음. 모든 Cisco Catalyst 6500 시리즈 섀시의 모든 슬롯을 사용할 수 있습니다.
표 4 Classic 기가비트 이더넷 구리선 인터페이스 모듈
| 제품 | 포트/인터페이스/커넥터 | 포트 밀도/섀시 모델 | 최대 거리/케이블 유형 |
|---|---|---|---|
| WS-X6316-GE-TX | 16포트, 1000BASE-T, RJ-45 | 192포트(Cisco Catalyst 6513), 128포트(Cisco Catalyst 6509) | 100m, 카테고리 5 케이블 |
Cisco Catalyst Classic 기가비트 이더넷 광 인터페이스 모듈
Distribution/Core 레이어, 데이터 센터 및 웹 호스팅 애플리케이션에 맞게 설계된 Cisco Catalyst Classic 광 인터페이스 모듈은 다음과 같은 운용 이점을 활용하여 회선 속도(line-rate)의 기가비트 이더넷 포워딩을 제공합니다.
포워딩 아키텍처 - 중앙 집중식 CEF 포워딩을 사용합니다.
포워딩 성능 - 시스템당 최대 15Mpps까지 패킷을 포워딩합니다.
Optics - 핫 플러그인 GBIC(Gigabit Interface Converter)를 지원합니다.
패브릭 연결 - 32Gbps 공유 버스 연결을 제공합니다.
수퍼바이저 엔진 - Supervisor Engine 1A, Supervisor Engine 2 또는 Supervisor Engine 720을 사용합니다.
분산 포워딩 업그레이드 - 없음. Classic 인터페이스 모듈은 분산 포워딩으로 업그레이드될 수 없습니다.
슬롯 요구 사항 - 모든 Cisco Catalyst 6500 시리즈 섀시의 모든 슬롯을 사용할 수 있습니다.
표 5 Classic 기가비트 이더넷 광 인터페이스 모듈
| 제품 | 트랜시버 유형 | 포트/인터페이스/커넥터 | 포트 밀도/섀시 모델 | 최대 거리/케이블 유형 |
|---|---|---|---|---|
| WS-X6408A-GBIC | GBIC | 8포트 1000BASE-SX, -LX/LH, -ZX SC | 96포트(Cisco Catalyst 6513), 64포트(Cisco Catalyst 6509) | 550m 1000BASE-SX 10km LX/LH 100km ZX |
| WS-X6416-GBIC | GBIC | 16포트 1000BASE-SX, -LX/LH, -ZX SC | 192포트(Cisco Catalyst 6513), 128포트(Cisco Catalyst 6509) | 550m 1000BASE-SX 10km LX/LH 100km ZX |
| WS-X6416-GE-Mt | MT-RJ | 16포트 1000BASE-SX MT-RJ | 192포트(Cisco Catalyst 6513), 128포트(Cisco Catalyst 6509) | 550m 1000BASE-SX |
그림 2 Classic 기가비트 이더넷 광 인터페이스 모듈
WS-X6416-GE-MT
 |
Cisco Catalyst CEF256 기가비트 이더넷 광 인터페이스 모듈
데이터 센터 및 서버 팜 애플리케이션에 맞게 설계된 Cisco Catalyst CEF256 광 인터페이스 모듈은 다음과 같은 운용 이점을 활용하여 회선 속도(line-rate)의 기가비트 이더넷 포워딩을 제공합니다.
포워딩 아키텍처 - 수퍼바이저 엔진에 위치한 중앙 CEF 엔진을 사용합니다.
포워딩 성능 - 시스템당 최대 30Mpps까지 패킷을 포워딩하고, 분산 포워딩을 지원하도록 업그레이드된 경우 슬롯당 최대 15Mpps까지 패킷을 포워딩합니다.
Optics - 핫 플러그인 GBIC를 지원합니다.
패브릭 연결 - 단일 8Gbps 전이중 연결과 32Gbps 공유 버스를 사용하여 스위치 패브릭에 연결합니다.
수퍼바이저 엔진 - Supervisor Engine 1A, Supervisor Engine 2 또는 Supervisor Engine 720을 사용합니다.
분산 포워딩 업그레이드 - 선택 사항. 업그레이드는 분산 포워딩을 수행하는 경우에만 필요합니다. Supervisor Engine 720으로 작동하려면 WS-F6K-DFC3 업그레이드가, Supervisor Engine 2-MFSC2로 작동하려면 WS-F6K-DFC 업그레이드와 SFM이 필요합니다.
슬롯 요구 사항 - 모든 Cisco Catalyst 6500 시리즈 섀시의 모든 슬롯을 사용할 수 있습니다.
포트 밀도 - 192포트: Catalyst 6513 섀시, 128포트: Catalyst 6509 섀시
주: Supervisor Engine 720은 256Gbps 모드에서 CEF256 인터페이스 모듈과 통신합니다. Supervisor Engine 720과 SFM은 동일한 섀시에서 사용할 수 없습니다.
표 6 CEF256 기가비트 이더넷 광 인터페이스 모듈

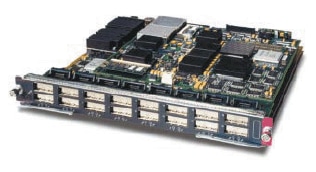

그림 3 CEF256 기가비트 이더넷 광 인터페이스 모듈
WS-X6516A-GBIC
 |
Cisco Catalyst dCEF256 기가비트 이더넷 광 인터페이스 모듈
Distribution/Core 레이어, 데이터 센터 및 웹 호스팅 애플리케이션에 맞게 설계된 Cisco Catalyst dCEF256 광 인터페이스 모듈은 다음과 같은 운용 이점을 활용하여 회선 속도(line-rate)의 기가비트 이더넷 포워딩을 제공합니다.
포워딩 아키텍처 - 인터페이스 모듈에 위치한 dCEF 엔진과 dCEF 테이블을 사용합니다.
포워딩 성능 - 인터페이스 모듈이 듀얼 패브릭 연결인 경우 슬롯당 최대 24Mpps까지 패킷을 포워딩합니다.
Optics 싱글 모드 - 광섬유상에서 핫 플러그인 GBIC를 지원합니다.
패브릭 연결 - 듀얼 8Gbps 전이중 직렬 채널 연결을 사용하여 Supervisor Engine 720 또는 SFM의 패브릭에 연결합니다.
수퍼바이저 엔진 - SFM을 사용하는 Supervisor Engine 2 또는 Supervisor Engine 720을 사용합니다.
분산 포워딩 - Supervisor Engine 2로 작동할 경우 DFC를 사용하고, Supervisor Engine 720으로 작동할 경우 DFC3을 사용합니다.
슬롯 요구 사항 - 모든 Cisco Catalyst 6500 시리즈 섀시의 모든 슬롯을 사용할 수 있습니다. 단 6513 섀시는 듀얼 패브릭 연결을 갖는 9-13까지의 슬롯에 설치되어야 합니다.
표 7 dCEF256 기가비트 이더넷 광 인터페이스 모듈
| 제품 | 트랜시버 유형 | 포트/인터페이스/커넥터 | 포트 밀도/섀시 모델 | 최대 거리/케이블 유형 |
|---|---|---|---|---|
| WS-X6516-GBIC | GBIC | 16포트 1000BASE-SX, -LX/LH, -ZX SC | 192포트(Cisco Catalyst 6513), 128포트(Cisco Catalyst 6509) | 550m 1000BASE-SX 10km LX/LH 100km ZX |
| WS-X6516A-GBIC | GBIC | 16포트 1000BASE-SX, -LX/LH, -ZX SC | 192포트(Cisco Catalyst 6513), 128포트(Cisco Catalyst 6509) | 550m 1000BASE-SX 10km LX/LH 100km ZX |

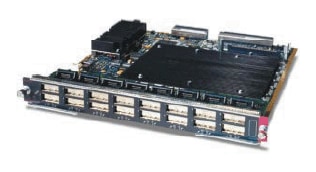

그림 4 dCEF256 기가비트 이더넷 광 인터페이스 모듈
WS-X6816-GBIC
 |
인터페이스 거리
표 8은 Cisco Catalyst 6500 시리즈의 모든 기가비트 이더넷 모듈에서 지원하는 인터페이스와 거리를 요약한 것입니다.
표 8 Cisco Catalyst 6500 시리즈의 기가비트 이더넷 모듈에서 지원하는 인터페이스 및 거리
| 제품 | 트랜시버 유형 | 포트/인터페이스/커넥터 | 포트 밀도/섀시 모델 | 최대 거리/케이블 유형 |
|---|---|---|---|---|
| WS-X6816-GBIC | GBIC | 16포트 1000BASE-SX,-LX/LH, -ZX SC | 90포트(Cisco Catalyst 6513), 128포트(Cisco Catalyst 6509) | 550m 1000BASE-SX 10km LX/LH 100km ZX |
주문 정보
표 9는 Catalyst 6500 시리즈 섀시의 제품 번호 정보를 제공합니다.
표 9 Catalyst 6500 시리즈 섀시 제품 번호
| 모듈 | 인터페이스/광 섬유 코어 | 62.5um MM 160/500 MHz-km | 62.5um MM 200/500 MHz-km | 50um MM 400/400 MHz-km | 50um MM 500/500 MHz-km | 9/10um 싱글 모드 | 분산 이동(Dispersion Shifted) | 카테고리 5 UTP |
|---|---|---|---|---|---|---|---|---|
| WS-X6416-GE-Mt | MT-RJ | 220m | 275m | 500m | 550m | |||
| WS-X6408-GBIC | 1000BASE-SX | 220m | 275m | 500m | 550m | |||
| WS-X6408A-GBIC | 1000BASE-SX | 220m | 275m | 500m | 550m | |||
| WS-X6416-GBIC | 1000BASE-SX | 220m | 275m | 500m | 550m | |||
| WS-X6516-GBIC | 1000BASE-SX | 220m | 275m | 500m | 550m | |||
| WS-X6816-GBIC | 1000BASE-SX | 220m | 275m | 500m | 550m | |||
| WS-X6408A-GBICWS-X6408A-GBIC | 1000BASE-LX/LH | 550m | 550m | 550m | 550m | 10km | ||
| WS-X6416-GBIC WS-X6416-GBIC |
1000BASE-LX/LH | 550m | 550m | 550m | 550m | 10km | ||
| WS-X6516-GBIC | 1000BASE-LX/LH | 550m | 550m | 550m | 550m | 10km | ||
| WS-X6816-GBIC | 1000BASE-LX/LH | 550m | 550m | 550m | 550m | 10km | ||
| WS-X6408-GBIC | 1000BASE-ZX | 70km | 100km | |||||
| WS-X6408A-GBIC | 1000BASE-ZX | 70km | 100km | |||||
| WS-X6416-GBIC | 1000BASE-ZX | 70km | 100km | |||||
| WS-X6516-GBIC | 1000BASE-ZX | 70km | 100km | |||||
| WS-X6816-GBIC | 1000BASE-ZX | 70km | 100km | |||||
| WS-X6316-GE-TX | RJ-45 | 100m |
사양
표준 프로토콜
- IEEE 802.1d, IEEE 802.1p, IEEE 802.1q, IEEE 802.1s, IEEE 802.1w, IEEE 802.3x, IEEE 802.3z, IEEE 802.3ab, IEEE 802.3ad
- 1000BASE-X(GBIC), 1000BASE-SX, 1000BASE-LX/LH, 1000BASE-ZX, CWDM
물리적 사양
- Cisco Catalyst 6500 시리즈 섀시에서 슬롯 1개 사용
- 치수(H x W x D): 1.2 x 14.4 x 16in. (3.0 x 35.6 x 40.6cm)
환경 조건
- 작동 온도: 32~104°F (0~40°C)
- 보관 온도: -40~167°F (-40~75°C)
- 상대 습도: 10~90%, 논 컨덴싱
- 작동 고도: -60~4000m
- 평균 고장 간격(MTBF): 시스템 구성에 대해 7년
안전 준수
Cisco Catalyst 6500 시리즈 기가비트 이더넷 인터페이스 모듈은 시스템에 설치 시 다음 규정 및 안전 표준을 준수합니다.
- UL 1950
- CSA C22.2 No.950
- EN 60950
- EN 60825-1
- IEC 60950
- IEC 60825-1
- TS 001
- CE 마크
- AS/NZS 3260
- 21CFR1040
EMC 준수
Cisco Catalyst 6500 시리즈 기가비트 이더넷 모듈은 시스템에 설치 시 다음 EMI 표준을 준수합니다.
- FCC Part 15 (CFR 47) Class A
- VCCI
- EN55022
- EN55024
- CISPR 22:
- CE 마크
- AS/NZS 3548
네트워크 관리
- ETHERLIKE-MIB (RFC 1643)
- IF-MIB (RFC 1573)
- Bridge MIB (RFC 1493)
- CISCO-STACK-MIB
- CISCO-VTP-MIB
- CISCO-CDP-MIB
- RMON MIB (RFC 1757)
- CISCO-PAGP-MIB
- CISCO-STP-EXTENSIONS-MIB
- CISCO-VLAN-BRIDGE-MIB
- CISCO-VLAN-MEMBERSHIP-MIB
- ENTITY-MIB (RFC 2037)
- HC-RMON
- RFC1213-MIB (MIB-II)
- SMON-MIB
스테이션 간 최대 케이블링 거리
- 1000BASE-SX: 62.5um 멀티 모드 광섬유: 최대 275m
- 1000BASE-SX: 50um 멀티 모드 광섬유: 최대 550m
- 1000BASE-LX: 62.5um 멀티 모드 광섬유: 최대 550m
- 1000BASE-LX: 50um 멀티 모드 광섬유: 최대 550m
- 1000BASE-LX: 9/10um 싱글 모드 광섬유: 최대 5km1
- 1000BASE-LH: 62.5um 멀티 모드 광섬유: 최대 550m
- 1000BASE-LH: 50um 멀티 모드 광섬유: 최대 550m
- 1000BASE-LH: 9/10um 싱글 모드 광섬유: 최대 10km
- 1000BASE-ZX: 9/10um 싱글 모드 광섬유: 최대 70km
- 1000BASE-ZX: 분산 이동 광섬유(DSF): 최대 100km
- 1000BASE-T: 카테고리 5 케이블: 최대 100m
- 10/100/1000BASE-T: 카테고리 5 케이블: 최대 100m
표시기 및 인터페이스
- 상태: 녹색(작동 중); 적색(고장); 주황색(모듈 부팅 또는 실행 진단)
- 링크 양호도: 녹색(포트 사용); 주황색(사용 안 함); 꺼짐(사용하지 않거나 연결되지 않음); 주황색 깜박거림(진단에 실패하고 사용 안 함)
- 1000BASE-SX: GBIC(female, 멀티 모드)
- 1000BASE-LX/LH: GBIC(female, 멀티 모드)
- 1000BASE-LX/LH: GBIC(female, 싱글 모드)
- 1000BASE-ZX: GBIC(female, 싱글 모드)
- 1000BASE-ZX: GBIC(female, 분산 이동)
- 1000BASE-SX: MT-RJ(female, 멀티 모드)
- 1000BASE-T: RJ-45
- 10/100/100BASE-T: RJ-45
1. Cisco 1000BASE-LX/LH 인터페이스는 IEEE 802.3z 1000BASE-LX 표준을 완전히 준수합니다. 그러나 더 높은 품질에서는 표준에서 지정한 5km를 초과하여 싱글 모드 광섬유상에서 최대 10km까지 도달할 수 있습니다.
