Cisco Catalyst 4500 Series Switch

Cisco Catalyst 4500 Metro Supervisor Engine 6-E

Catalyst 4500 확장을 통해 서비스 제공업체 액세스 및 어그리게이션 차세대 NGN에 캐리어 이더넷 서비스의 유연성, 확장성 및 관리 용이성 도입

개요

Cisco®Catalyst® 4500 Metro Supervisor Engine 6-E는 Catalyst 4500 Series 모듈식 스위치에 사용할 수 있는 차세대 메트로 이더넷 수퍼바이저 엔진으로, 서비스 제공업체 고객에게 네트워크 확장, 이더넷 브리징, 지능적 계층 QoS(HQoS), VLAN 확장, 링 보호 및 간단한 이더넷 관리 기능을 제공하는 업계 최고의 이더넷 가상 회로(EVC) 인프라를 제공합니다.
Metro Supervisor Engine 6-E(그림 1)는 이더넷 브리징 및 3중 재생 설치를 위한 장치별/가입자별/서비스별 지능형 QoS와 같은 메트로 이더넷 시장에 하드웨어 가속을 구현하는 지능형 서비스를 제공합니다. 이러한 서비스는 서비스 제공업체에서 서비스를 구현할 때 뛰어난 유연성을 제공합니다.

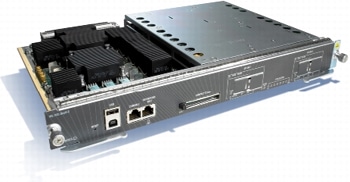

그림 1. Cisco Catalyst 4500 Metro Supervisor Engine 6-E

Metro Supervisor Engine 6-E는 다음과 같은 기능을 지원합니다.

• 슬롯당 24Gbps와 320Gbps의 중앙 스위칭 용량을 제공하는 고대역폭을 지원하므로, 서비스 제공업체는 사용자에게 더 많은 대역폭을 할당할 수 있고, 고화질 비디오 서비스를 제공할 수 있으며 사용자의 초고속 인터넷망 보급률도 증가합니다.

• 유연한 딜리버리: 사이트별/포트별 다중 서비스, 컨버지드된 주거 가입자 서비스, 컨버지드된 네트워크 어그리게이션

• 보장 QoS: 컨버지드된 서비스 어그리게이션, 음성 서비스 지연율 감소, 고화질 비디오 제공

• 서비스 모니터링: 장애 감지 및 격리, 능동적 네트워크 모니터링, 계획되지 않은 전력 중단 감소

• 서비스 확장: 사용자당 더 많은 장치와 서비스 제공, MAC/IP 주소 확장성, 확장 가능한 서비스 인스턴스

• 효율적인 비디오 구현: 고대역폭 스트림, 효율적인 복제, 주거 가입자를 위한 비디오 서비스

애플리케이션

Cisco Catalyst 4500 Metro Supervisor Engine 6-E는 주거 가입자를 위한 3중 재생 서비스, 비즈니스, VPN 및 Wholesale Internet을 위한 하드웨어 가속을 제공하는 메트로 이더넷 서비스를 제공합니다.

주거 가입자를 위한 3중 재생 서비스

주거 가입자 고객에게 단일 IP 연결을 통해 데이터, 음성 및 비디오 서비스를 패키지로 제공하기 위해서는 메트로 이더넷 네트워크에서 서비스를 지능적으로 분류하여 각 서비스가 지체 없이 제공될 수 있어야 합니다. Metro Supervisor Engine 6-E 및 이것과 연결되는 HQoS 지원 라인 카드는 3가지 수준의 계층 폴리싱을 통해 DSLAM별, VLAN별, 서비스별로 수신되는 애플리케이션을 폴리싱할 수 있습니다. 이를 통해 동일한 DSLAM 상에서 많은 대역폭을 사용하는 사용자가 다른 사용자에게 영향을 미치지 않게 하고, 대용량 파일을 다운로드할 경우에도 비디오 이미지나 음성 통화 품질에 영향을 미치지 않게 합니다.

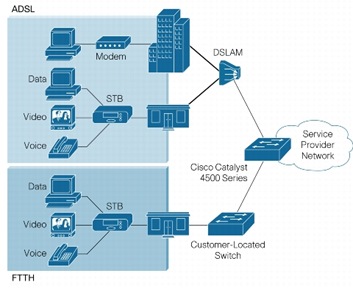

그림 2. 3중 서비스 서비스

비즈니스 VPN

레이어 2와 레이어 3 VPN은 네트워크 분할과 통합 수단으로 기업과 데이터센터 고객에 의해 널리 배치되었습니다. VPN은 지사간 연결, 인터넷 액세스, 인터라넷, 엑스트라넷과 같은 애플리케이션에 매우 적합합니다.
Layer 2 VPN은 퓨어 레이어 2 인프라를 통해 구축될 수 있습니다. Metro Supervisor Engine 6-E는 802.1Q 터널링, 레이어 2 프로토콜 터널링(L2PT) 및 VLAN 변환 등의 기능을 통해 사용자 트래픽을 분할하고 투명하게 전송할 수 있게 합니다. Metro Supervisor Engine 6-E에 채용된 이더넷 가상 회로(EVC: Ethernet Virtual Circuit) 기술은 서비스 제공업자에게 VLAN을 EVC로 대체하여 네트워크 인프라를 확장할 수 있는 기능을 제공합니다. 4096 VLAN 제한 대신, 이제 서비스 제공업체는 시스템당 최대 64,000개의 EFP(Ethernet Flow Point)를 제공할 수 있습니다.
뿐만 아니라 레이어 2 VPN은 MPLS(Multiprotocol Label Switching)로 이더넷을 통해 제공됩니다. 이 기술은 레이어 3 MPLS 네트워크를 통해 레이어 2 터널링 방식을 제공합니다. 따라서 스패닝 트리 프로토콜이 없어도 레이어 3 네트워크 통합 프로토콜을 사용하면 됩니다. Metro Supervisor Engine 6-E에 설계된 네트워크 프로세서의 유연성을 통해 Ethernet over MPLS 또는 Virtual Private LAN Service(VPLS)와 같은 미래의 기술도 하드웨어에 구현할 수 있을 만큼 확장성이 대폭 향상되었습니다.
MPLS VPN으로 불리기도 하는 레이어 3 VPN 기술은 다중포인트 레이어 3 서비스입니다. Metro Supervisor Engine 6-E에 장착된 네트워크 프로세서는 하드웨어에서 MPLS를 활성화하고, MPLS Experimental(MPLS EXP) 비트 마킹, MPLS Traffic Engineering(MPLS TE) 및 MPLS Fast Reroute(MPLS FRR)와 같은 복원력 기능과 QoS를 제공합니다.
네트워크 프로세서가 내장된 Metro Supervisor Engine 6-E는 MPLS 기능을 제공하지만 소프트웨어 최초 릴리스에서는 MPLS 및 VPLS를 사용할 수 없습니다.

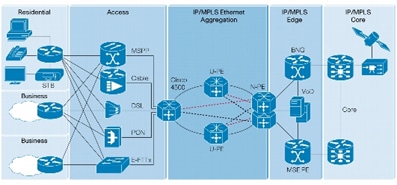

그림 3. MPLS VPN 네트워크 아키텍처

Wholesale Internet

오늘날 이더넷은 DSL, 케이블 모뎀, 모바일 무선, FTTx, EPON(Ethernet Passive Optical Network) 등과 같은 다양한 액세스 방법을 모두 집계한 표준 기술이 되었습니다. Metro Supervisor Engine 6-E를 사용한 Catalyst 4500 Series는 Wholesale Internet을 위한 어그리게이션 장치로서 장치, 사용자, 서비스 각각에 대해 트래픽을 폴리싱하는 지능적 계층 큐(Queuing) 기능을 제공하면서 고속 스위칭 기능을 제공합니다.

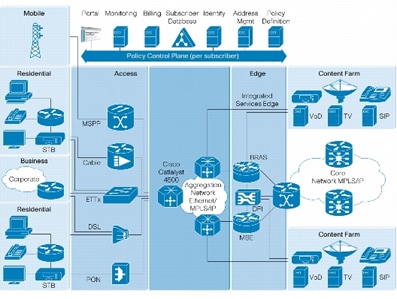

MPLS VPN 네트워크 아키텍처

주요 기능과 이점

Cisco Catalyst 4500 Metro Supervisor Engine 6-E의 슬롯당 스위칭 용량은 이전의 Cisco Catalyst 4500 수퍼바이저 엔진의 슬롯당 6~24Gbps와 비교하면 4배가 더 증가했습니다. 뿐만 아니라 네트워크 프로세서의 추가로 보다 확장된 유연성을 제공합니다. 이를 통해 미래의 하드웨어 요구사항도 지원할 수 있습니다.
표 1은 Cisco Catalyst 4500 Metro Supervisor Engine 6-E의 성능과 향상된 확장성 기능을 보여줍니다.

표 1. 성능 및 확장성 기능

특징

사양

메트로 이더넷 확장성

시스템당 64,000개의 EFP(Ethernet flow points)

32,000개의 브리지 도메인

브리지 도메인당 4000개의 EFP

4000개의 EFP에 대해 CFM(Connectivity Fault Management) 지원

브리지 도메인당 4개의 수평 분할 그룹

큐닝

64,000개의 시스템 전체 큐닝

UNI/NNI에 대해 32,000개의 큐닝

NNI/UNI에 대해 32,000개의 큐닝

8,000개의 송신 셰이퍼

중앙의 스위칭 용량

320Gbps

슬롯당 스위칭 용량

24Gbps

처리량

250mpps(IPv4의 경우)

125mpps(IPv6의 경우): 향후 소프트웨어 릴리스부터 제공

IPv4 라우팅 항목

256,000개

IPv4 라우팅 항목

128,000개: 향후 소프트웨어 릴리스부터 지원

MAC 주소

VLAN 스위칭에 대한 55,000개의 MAC 주소

EVC(Ethernet Virtual Circuit)에 대한 256,000개의 MAC 주소

128,000개의 동적 인식 MAC 주소

EFP당 255개의 보안 MAC 주소

멀티캐스트 항목

128,000개(IPv4의 경우)

64,000개(IPv6의 경우): 향후 소프트웨어 릴리스부터 지원

IPv4 및 IPv6 간에 16,000개(레이어 2) 공유

CPU

1.3GHz

CPU 큐닝

64

SDRAM

SDRAM

부트플래시

128MB

보안 및 QoS 하드웨어 항목

128,000개의 스위치 포트 VLAN

섀시 및 라인 카드 지원

이미 설치된 Cisco Catalyst 4500 Series 섀시에 클래식 라인 카드를 함께 사용하면 간단한 수퍼바이저 엔진 업그레이드를 통해 모든 포트에서 Metro Supervisor Engine 6-E의 새로운 기능을 이용할 수 있습니다. 하지만 슬롯당 24Gbps로 늘어난 스위칭 용량을 이용하려면 최신 Cisco Catalyst 4500 E-Series 섀시와 E-Series 라인 카드가 필요합니다. 또한 성능 저하 없이 클래식 라인 카드와 E-Series 라인 카드를 Cisco Catalyst 4500 E-Series 섀시에 믹스 앤 매치할 수 있습니다. 표 2는 Catalyst 4500 E-Series 섀시의 수퍼바이저 엔진과 라인 카드 슬롯 할당 옵션을 보여줍니다.

표 2. Cisco Catalyst 4500-E Series 섀시의 슬롯 할당 옵션

섀시

단일 Supervisor Engine 6-E 슬롯 할당

이중 Supervisor Engine 6-E 슬롯 할당

E-Series 라인 카드 슬롯 옵션

클래식 라인 카드 슬롯 옵션

Cisco Catalyst 4503-E

슬롯 1


슬롯 2, 슬롯 3

슬롯 2, 슬롯 3

Cisco Catalyst 4506-E

슬롯 1


슬롯 2 ~ 6

슬롯 2 ~ 6

Cisco Catalyst 4507R-E

슬롯 3 또는 슬롯 4

슬롯 3, 슬롯 4

슬롯 1, 2 및 슬롯 5 ~ 7

슬롯 1, 2 및 슬롯 5 ~ 7

Cisco Catalyst 4510R-E

슬롯 4 또는 슬롯 5

슬롯 4, 슬롯 5

슬롯 1, 3 및 슬롯 6 ~ 7

슬롯 1 ~ 3 및 슬롯 6 ~ 10

참고: 한 섀시 내에서 E-Series와 클래식 라인 카드를 믹스해서 사용할 수 있습니다. Cisco Catalyst 4510R-E는 Supervisor Engine 6-E의 슬롯 8~10.

Cisco Catalyst 4500의 E-시리즈 섀시가 아닌 경우에는 Metro Supervisor Engine 6-E와 함께 사용하기 위해서 업그레이드된 팬 트레이가 필요합니다. 팬 트레이 부품 번호는 주문 정보 섹션을 참조하십시오.

주요 기능 및 이점

표 3은 Cisco Catalyst 4500 Metro Supervisor Engine 6-E의 주요 기능과 이점을 나타냅니다.

표 3. 주요 기능 및 이점

주요 기능

이점

레이어 2 기능

스위치 포트 VLAN: 250Mpps 속도의 레이어 2 하드웨어 포워딩

레이어 2 스위치 포트 및 VLAN 트렁크

IEEE 802. 1Q VLAN 캡슐화

802.1ad 공급자 브리지

802.1s 다중 스패닝 트리

Cisco Discovery Protocol

IGMP(Internet Group Management Protocol) 스누핑 버전 1, 2, 3

점보 프레임(최대 9212바이트)

Baby Giants(최대 1600바이트)

VLAN 변환

Inner VLAN, Inner CoS, Outer VLAN, Outer CoS 매핑 방식의 유연한 서비스 매핑

레이어 3 기능

250Mpps 속도의 하드웨어 기반 IP Cisco Express Forwarding 라우팅

IP 라우팅 프로토콜: OSPF(Open Shortest Path First), RIP(Routing Information Protocol) 및 RIPv2

정적 라우팅

VLAN 간 라우팅

스위치 포트 VLAN에서 IGMP(v1, v2 및 v3)

스위치 포트 VLAN에서 IGMP 필터링

IP 멀티캐스트 라우팅 프로토콜: PIM(Protocol Independent Multicast), SSM

ICMP(Internet Control Message Protocol)

DHCP 릴레이 에이전트

고가용성 기능

NSF 인식

RPR(경로 프로세서 리던던시)

SSO 인식 HSRP(Hot Standby Router Protocol)

정교한 QoS 및 트래픽 관리

모듈식 QoS CLI(MQC)

포트별, VLAN별 QoS

EFP QoS

EFP 기반 큐잉

업링크 버퍼링 25ms

엄격한 우선 순위 큐닝

802.1p: CoS(서비스 클래스)

탄력적인 분류 표시

완벽한 레이어 3 및 레이어 4 헤더 기반의 분류 및 표시

레이어 3 및 레이어 4 헤더 기반의 입출력 폴리싱

탄력적인 입력 할당을 통한 16,000개의 폴리서 지원

2등급 3색 폴리싱

출력 큐 관리의 쉐이핑 및 공유

세분화된 QoS 기능의 경우 성능 저하가 없음

스위치 포트 VLAN의 성능 예측 가능

320Gbps 스위칭 패브릭

250Mpps 속도의 레이어 2 하드웨어 포워딩

250Mpps 속도의 레이어 3 하드웨어 기반 IP Cisco Express

Forwarding 라우팅

250Mpps 속도의 레이어 4 TCP/UDP 하드웨어 기반 필터링

성능 저하 없이 고급 레이어 3 및 레이어 4 서비스를 사용하는 경우

초당 10,000개의 일정한 호스트 속도로 소프트웨어 기반 학습(learning)

55,000개의 유니캐스트 MAC 주소 지원

128,000개의 유니캐스트 MAC 주소 EVC 지원

16,000개의 멀티캐스트 MAC 주소 지원

라우팅 테이블에서 256,000개의 항목 지원(유니캐스트와 멀티캐스트 간에 공유)

3,581개의 가상 포트로 확장 가능(VLAN 포트 인스턴스)

하드웨어 기반의 멀티캐스트 관리

하드웨어 기반 ACL,

고급 보안

TACACS+ 및 RADIUS를 통해 스위치를 중앙에서 제어하고 불법 사용자가 구성을 변경하지 않도록 차단

모든 SVI 상의 표준 및 확장 ACL

802. 1X 사용자 인증(VLAN 할당, 음성 VLAN 및 포트 보안성 포함)

모든 포트상의 라우터 ACL(RACL), 성능 저하 없음

DHCP Option 82 지원

SSHv1 및 SSHv2

유니캐스트 MAC 필터링

유니캐스트 포트 플러딩 차단

VMPS(VLAN Management Policy Server) 클라이언트

음성 VLAN 엄격한 포트 보안

uRPF 엄격 모드(하드웨어)

제품 사양

표 4는 Metro Supervisor Engine 6-E에서 지원되는 클래식 카드와 E-Series 카드에 대한 부품 번호와 설명입니다. Metro Supervisor Engine 6-E는 Power over Ethernet 라인 카드는 지원하지 않습니다.

표 4. Metro Supervisor Engine 6-E에서 지원되는 라인 카드

라인 카드

부품 번호: 설명

Cisco Catalyst 4500 E-Series 라인 카드

ME-X4624-SFP-E: Cisco Catalyst 4500 E-Series, 24포트 H-QoS SFP 라인 카드

WS-X4624-SFP-E: Cisco Catalyst 4500 E-Series, 24포트 SFP 라인 카드

WS-X4606-X2-E: Catalyst 4500 E-Series 6포트 10GE(X2)

WS-X4648-RJ45V-E: Catalyst 4500 E-Series 48포트 PoE 802.3af

10/100/1000(RJ45) ? 비PoE 모드에서 지원됨

Cisco Catalyst 4500 클래식 라인 카드

WS-X4148-LX-SM: Catalyst 4000 고속 이더넷 모듈, 48포트 100LX SM

WS-X4306: Catalyst 4500 기가비트 이더넷 모듈, 6포트(GBIC)

WS-U4504-FX-MT: WS-X4232-RJ-XX용 Catalyst 4500 4포트 100FX (MTRJ) 업링크

WS-X4232-GB-RJ: Catalyst 4500 32포트 10/100(RJ-45), 2GE(GBIC)

WS-X4302-GB: Catalyst 4500 기가비트 이더넷 모듈, 2포트(GBIC)

WS-X4232-RJ-XX: Catalyst 4500 10/100 모듈, 32포트(RJ-45) + 모듈식 업링크

WS-4124-FX-MT: Catalyst 4500 고속 이더넷 스위칭 모듈, 24-100FX, MTRJ

WS-4148-FX-MT: Catalyst 4500 고속 이더넷 스위칭 모듈, 48-100FX, MTRJ

WS-X4418: Catalyst 4500 기가비트 이더넷 모듈, 서버 스위칭 18포트(GBIC)

WS-X4148-RJ: Catalyst 4500 10/100 자동 모듈, 48포트(RJ-45)

WS-X4124-RJ45: Catalyst 4500 10/100 모듈, 24포트(RJ-45)

WS-X4448-GB-SFP: Catalyst 4500 48포트 1000BASE-X(SFP 옵션)

WS-X4548-GB-RJ45: Catalyst 4500 Enhanced 48포트 10/100/1000 BASE-T(RJ-45)

WS-X4506-GB-T: Catalyst 4500 6포트 10/100/1000 PoE 또는 SFP(옵션)

WX-X4148-FE-BD-LC: Catalyst 4500 100BASE-BX10-D 고속 이더넷 스위칭 모듈, 48포트

WS-X4424-GB-RJ45: Catalyst 4500 24포트 10/100/1000 모듈(RJ-45)

WS-X4448-GB-RJ45: Catalyst 4500 48포트 10/100/1000 모듈(RJ-45)

WS-X4248-FE-SFP: Catalyst 4500 48포트 100BASE-X(SFP 옵션)

WS-X4448-GB-LX: Catalyst 4500 1000BASE-X 기가비트 이더넷 스위칭 모듈, 48포트

WS-X4148-RJ21: Catalyst 4500 10/100 모듈, 48포트 Telco(4 x RJ-21)

표시기 및 포트 사양

시스템 상태: 초록색(작동), 빨간색(장애)

스위치 사용량 부하: 1 ~ 100% 전체 스위칭 사용량 집계

콘솔: RJ-45 female

리셋(중단된 스위치 보호)

업링크: 링크 및 활성

이미지 관리 포트: 10/100/1000 BASE-TX(RJ-45 female) DTE(Data Terminal Equipment), 녹색(정상), 주황색(작동 안 함), off(연결되지 않음)

소프트웨어 요구사항

Cisco Catalyst 4500 Supervisor Engine 6-E는 Cisco IOS

Software에서만 지원되며, Cisco Catalyst Operating System

Software에서는 지원되지 않습니다. 최소 사양 소프트웨어 버전 요건:

Cisco IOS Software Release 12.2(46)XO 이상

관리

CiscoWorks LMS(Q1CY08)

Cisco Active Network Abstraction(Q1CY08)

관리 및 표준

표 5는 Cisco Catalyst 4500 Metro Supervisor Engine 6-E에서 지원되는 표준, 프로토콜 및 관리 기능에 대해 설명합니다.

표 5. 표준 및 관리

설명

사양

표준 및 프로토콜

이더넷: IEEE 802.3 및 10BASE-T

고속 이더넷: IEEE 802.3u, 100BASE-TX 및 100BASE-FX

기가비트 이더넷: IEEE 802.3z 및 802.3ab

10기가비트 이더넷: IEEE 802.3ae

IEEE 802.1s 다양한 스패닝 트리의 VLAN 인스턴스

IEEE 802.1p CoS 우선순위 지정

IEEE 802.1ad 공급자 브리지

IEEE 802.1Q VLAN

1000BASE-X(GBIC)

1000BASE-X (SFP)

1000BASE-SX

1000BASE-LX/LH

1000BASE-ZX

RMON I 및 II 표준

관리

단일 콘솔 포트와 단일 IP 주소를 사용하여 모든 시스템 기능을 관리

소프트웨어 구성 관리(로컬 및 원격 스토리지 포함)

백업 및 간편한 소프트웨어 업그레이드를 위해 소프트웨어 이미지를 저장할 수 있는 컴팩트 플래시 메모리 카드(옵션)

FAT 파일 시스템 지원

포트별 및 스위치별로 CiscoWorks Windows 네트워크 관리 소프트웨어를 통해 관리가 가능하므로 시스코 라우터, 스위치 및 허브를 위한 공용 관리 인터페이스 제공

SNMP v1, v2, v3 구현을 통해 광범위한 대역 내 관리

CLI 기반의 관리 콘솔을 통해 정교한 대역 외 관리 제공

향상된 트래픽 관리, 모니터링 및 분석을 위해 원격 모니터링(RMON)

소프트웨어 에이전트를 통해 네 개의 RMON 그룹(이력, 통계, 경보 및 이벤트) 지원

수신 포트, 송신 포트 및 VLAN SPAN을 비롯한 분석 지원

레이어 2 Traceroute

Cisco Smartports 매크로

DHCP 클라이언트 자동 구성

향상된 SNMP MIB 지원

NTP(Network Timing Protocol)

MIBS

Cisco-Context-Mapping-MIB

Cisco-IEEE-CFM-MIB

Cisco-EVC-MIB

Cisco-Bridge-Domain-MIB

SNMP v1, v2, v3

RMON I 및 II

RFC 1213-MIB(MIB II)

UDP-MIB

TCP-MIB

CISCO-FLASH-MIB

CISCO-IMAGE-MIB

RFC 2233(IF-MIB)

CISCO-CONFIG-MAN-MIB

CISCO-MEMORY-POOL

CISCO-CDP-MIB

RMON-MIB lite (RFC 1757)

RMON2-MIB lite (RFC 2021)

HC-RMON-MIB

SMON-MIB

ENTITY-MIB (V1-RFC 2037) (V2- RFC 2737)

CISCO-PROCESS-MIB

CISCO-CONFIG-COPY-MIB

CISCO-ENTITY-EXT-MIB

CISCO-ENTITY-ASSET-MIB

CISCO-ENTITY-FRU-CONTROL-MIB

CISCO-ENTITY-SENSOR-MIB

CISCO-ENVMON-MIB

CISCO-BULK-FILE-MIB

CISCO-PAGP-MIB

CISCO-PRIVATE-VLAN-MIB

CISCO-STP-EXTENSIONS-MIB

CISCO-VLAN-MEMBERSHIP-MIB

CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB

IGMP-MIB

PIM-MIB

OSPF-MIB

CISCO-ENTITY-VENDORTYPE-OID-MIB

CISCO-SYSLOG-MIB

BGP4-MIB

CISCO-BULK-FILE-MIB

CISCO-CLASS-BASED-QOS-MIB

CISCO-FTP-CLIENT-MIB

CISCO-HSRP-MIB

CISCO-IGMP-FILTER-MIB

CISCO-IPMROUTE-MIB

CISCO-PORT-SECURITY-MIB

CISCO-RMON-CONFIG-MIB

CISCO-VTP-MIB

ETHERLIKE-MIB

EXPRESSION-MIB

CISCO-PORT-STORM-CONTROL-MIB

안전 및 적합성

표 6은 Metro Supervisor Engine 6-E가 준수하고 있는 안전성 및 적합성 정보입니다.

표 6. 안전성 및 적합성

사양

표준

안전성

UL 60950

CAN/CSA-C22.2 No. 60950

EN 60950

IEC 60950

AS/NZS 6095

EMC 적합성

FCC Part 15 (CFR 47) Class A

AS/NZS CISPR22 Class A

CISPR2 2 Class A

EN55022 Class A

ICES003 Class A

VCCI Class A

EN61000-3-2

EN61000-3-3

KN22 Class A

CNS13438 Class A

EMC 전자파 내성

EN50082-1

EN61000-6-1

EN55024

EN50082-1

EN300386

KN 61000-4 Series

NEBS 기준 레벨

SR-3580 NEBS level 3 GR-63-CORE, issue 3, GR-1089 CORE, issue 4

Verizon NEBS 준수

SR-3580 NEBS level 3 GR-63-CORE, issue 3, GR-1089 CORE, issue 4

Qwest NEBS 요구사항

Telecommunications Carrier Group(TCG) 체크리스트

ATT NEBS 요구사항

ATT TP76200 level 3 TCG 체크리스트

ETSI

ETS 300 019-2-1, Class 1.2 Storage

ETS 300 019-2-2, Class 2.3 Transportation

ETS 300 019-2-3, Class 3.2 Stationary Use

환경 조건

작동 온도: 32 ~ 104ºF(0 ~ 40ºC)

보관 온도: -40 ~ 167ºF(-40 ~ 75ºC)

상대 습도: 10 ~90%(비응축)

작동 고도: -60~2,000m

MEF

MEF9 인증

MEF14 인증

주문 정보

표 7은 Cisco Catalyst 4500 Metro Supervisor Engine 6-E의 주문 정보를 나타냅니다. 주문을 원하시면, 시스코 주문 홈 페이지를 방문해주십시오.

표 7. 주문 정보

제품 번호

설명

ME-X45-Sup6-E

Cisco 4500 E Series Metro Supervisor Engine 6-E, 2x10GE(X2) 또는 4x1GE(SFP), 콘솔 RJ-45, USB

ME-X45-Sup6-E/2

Cisco 4500 Redundant Metro Supervisor Engine 6-E, 2x10GE(X2) 또는 4x1GE(SFP), 콘솔 RJ-45, USB

S4KL3-12246XO

Cisco IOS Software: 기본 레이어 3 소프트웨어 이미지(RIP, 정적 경로)

S4KL3K9-12246XO

Cisco IOS Software: 기본 레이어 3 소프트웨어 이미지(RIP, 정적 경로, 3DES)

S4KL3E-12246XO

Cisco IOS Software: 고급 레이어 3 소프트웨어 이미지(OSPF, EIGRP, BGP)

S4KL3EK9-12246XO

Cisco IOS Software: 고급 레이어 3 소프트웨어 이미지(OSPF, EIGRP, IBGP, 3DES)

MEM-C4K-FLD64M

Cisco Catalyst 4500 Cisco IOS Software-Based Supervisor, 컴팩트 플래시 메모리, 64MB 옵션

MEM-C4K-FLD128M

Cisco Catalyst 4500 Cisco IOS Software-Based Supervisor Engine, 컴팩트 플래시 메모리, 128MB 옵션

ME-X4593=

4503 섀시에서 ME-SUP-6E를 실행하기 위한 Catalyst 4500 고속 팬 트레이

ME-X4596=

4506 클래식 섀시에서 ME-SUP-6E를 실행하기 위한 Catalyst 4500 고속 팬 트레이

ME-X4597=

4507-R 클래식 섀시에서 ME-SUP-6E를 실행하기 위한 Catalyst 4500 고속 팬 트레이

ME-X4582=

4510-R 클래식 섀시에서 ME-SUP-6E를 실행하기 위한 Catalyst 4500 고속 팬 트레이



<업데이트 날짜 2009년4월30일>

Cisco에 문의하세요
