데이터시트/브로셔
Cisco 7609 Router - 향상된 9슬롯 섀시
Cisco 7609 Router는 성능, IP 서비스, 리던던시 및 장애에 대한 유연성이 필수적인 네트워크 에지에 배치하기 위해 설계된 고성능 라우터입니다. Cisco 7609 Router는 중앙 경로 프로세서와 전송 엔진을 사용하여 30 Mpps의 전송 속도와 최대 720 Gbps의 총 전송량을 제공합니다. 이 유연한 Cisco 7600 Series 시스템은 WAN 연결을 OC-48/STM-16에서 DS0까지 확장이 가능하고 LAN 연결 시 10-Mbps 이더넷에서 10 Giga bps 이더넷으로 확장가능합니다. Cisco 7609 Router는 이러한 성능을 제공할 뿐만 아니라, 시스코 PXF(Parallel Express Forwarding) 네트워크 프로세서를 통해 하드웨어로 구현된 강력한 IP 서비스를 구현합니다.

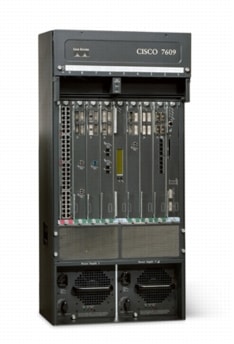

그림 1
Cisco 7609 Router
Cisco 7609 Router 는 네트워크 에지에서 옵티컬 LAN, WAN 및 MAN 네트워킹 슬롯 9 개를 제공합니다 . 이 라우터를 통해 서비스 제공업체는 고부가가치의 차별화된 서비스를 제공할 수 있으며 , 또한 기업이 고용량 트래픽 환경에서 성과를 거두는데 필수적인 고급 네트워크 인프라를 구현할 수 있습니다 .
Cisco 7600 Series 의 일부인 Cisco 7609 Router 는 원래의 9 슬롯 섀시 (OSR-7609) 의 후속 제품입니다 . 이러한 향상된 섀시는 라우팅 프로세서 , 스위치 패브릭 및 전원 공급 장치 이중화에 사용되는 구성 가능한 옵션을 통해 리던던시형 tiered-speed 팬 트레이를 하나로 통합하는 향상된 하드웨어적 아케텍쳐를 제공합니다 .
Cisco 7609 는 서비스 제공업체와 최상위 기업이 요구하는 섀시의 요건을 모두 갖추고 있습니다 . 전후방 통풍으로 효율적인 냉각을 위해 라인 카드가 수직으로 장착됩니다 . 표준 또는 확장 케이블 트레이 삽입부를 통해 슬롯당 최대 48 개의 10/100 케이블로 파이버 / 동축 컨덕터 또는 다중 컨 덕터를 자유롭게 관리할 수 있습니다 . 7 피트 랙에 2 개의 섀시를 설치할 수 있습니다 .
모든 Cisco 7600 Series 라우터와 마찬가지로 Cisco 7609 섀시에서도 수많은 애플리케이션을 지원하는 다양한 종류의 라인 카드를 사용할 수 있습니다 .
- OSM(Optical Services Module): OC-3/STM-1, OC-12/STM-4, OC-48/STM-16 POS, OC-12/STM-4 ATM, 기가비트 이더넷 WAN, 채널형 T3(CT3) 및 OC12/STM-4
- FlexWAN 모듈 : DS0 ~ OC-3 을 위한 Cisco 7200 Series 및 7500 Series 포트 어댑터를 지원합니다 .
- LAN 이더넷 모듈 : 10/100 Mbps, 기가비트 이더넷 및 10 기가비트 이더넷
- 서비스 모듈 : 방화벽 (FWSM) , 네트워크 분석 (NAM) , 컨텐트 스위칭 및 L4(CSM) 및 SSL 암호화 (SSLM)
뛰어난 속도와 서비스에 필요한 기반을 제공하는 Cisco 7609 Router 는 다양한 애플리케이션을 위한 최상의 선택입니다 . 고속 WAN 통합기 ( aggregator ) 로서 배치 , 피어링을 위한 배치 , 메트로 이더넷 어그리게이션 및 업링크를 위한 배치 등 , Cisco 7609 는 필수적인 네트워크 애플리케이션의 요구사항을 충족시켜 줍니다 .
기능 요약
Cisco 7609 시스템 기능
- 30 Mpps 하드웨어 기반의 CEF(Cisco Express Forwarding)
- 30 Mpps 하드웨어 기반의 액세스 리스트 (ACL), 분류 , 차단 및 표시
- 256 Gbps 의 스위칭 용량
Cisco 7609 섀시 기능
- 높이 21RU(36.75 인치 ; 93.3 cm), 7 피트 랙에 최대 2 개의 섀시 장착 가능
- 구성 가능한 인터페이스 슬롯 9 개
- 1 + 1 라우팅 프로세서 , 스위치 패브릭 및 전원 공급 장치 보호 기능
- 1+1 tiered-speed 팬 설계 ( 표준 )
- 파이버 / 동축용 케이블 관리 트레이 옵션과 높은 밀도의 10/100 이더넷 케이블 구성
- 인터페이스 및 전원 터미네이션에 대해 한 장소 ( Single-side) 에서 연결 관리
- Side-to-side airflow
Cisco 7609 기술 사양
- 9 슬롯 섀시
- NEBS 레벨 3 준수
- 경로 프로세서 최소 요구사항 ?MFSC-2 를 사용하는 Cisco Catalyst ® 6500 Series Supervisor Engine II 모듈 1 장
- 치수 ( 높이 x 가로 x 세로 ): 36.75 x 17.2 x 20.7 인치 (93.3 x 43.1 x 53.3 cm)
- 전원 요구사항 :
- 208 ~ 240V AC ( 권장 )
- -48 ~ -60V DC (4000W AC 전원 공급 장치에는 30A 입력 회로가 필요 )
- 중량 : 121 파운드 /54.9 kg ( 섀시만 ); 270 파운드 /122.5 kg ( 전체 구성 )
- MTBF(Mean Time Between Failure): 시스템 구성의 경우 7 년
- 환경 조건 :
-
- 작동 온도 : 32 ~ 104° F (0 ~ 40° C)
- 보관 온도 : -4 ~ 149° F (-20 ~ 65° C)
- 상대 습도 , 작동 시 : 10 ~ 85%, 비응축
- 상대 습도 , 보관 시 : 5 ~ 95%, 비응축
- 동작 고도 : -500 ~ 6500 피트
- 최소 소프트웨어 버전 요구사항 : Cisco IOS ® Software Release 12.1(13)E1 이상
표 1 Cisco 7609 섀시 주문 정보
| 부품 번호 | 설명 |
|---|---|
| Cisco 7609 Router 번들 구성 요소 Cisco 7609 Router 번들 구성 요소 | 향상된 9 슬롯 섀시 ( 리던던시형 tiered-speed 팬 트레이 , 표준 / 확장 Depth Insert 가 달린 케이블 관리 트레이 및 장착 키트 포함 ), MSFC-2 를 사용하는 Cisco Catalyst 6500 Series Supervisor Engine 2 포함 , 512 MB DRAM 이 있는 WS-C6K-S2U-MSFC2, 64 MB PCMCIA 플래시 메모리 , 도메인 간 라우팅 라이센스 , 단일 AC 또는 DC 전원 공급 장치 (AC 전원 공급 장치에는 고정된 전원 코드가 제공 ) |
| 7609-AC-BUN | 위에 나열된 Cisco 7609 섀시 번들 , 4000W AC 전원 공급 장치 ( 미국 또는 국제 옵션 , 30A 회로 필요 ) |
| 7609-DC-BUN-2500W | 위에 나열된 Cisco 7609 섀시 번들 , 2500W DC 전원 공급 장치 |
| 예비 부품 ("=" 로 표기 ) | |
| CISCO7609= | 향상된 예비 Cisco 7609 서비스 제공업체 섀시 ( 리던던시형 tiered-speed 팬 트레이 , 표준 / 확장 Depth Insert 가 달린 케이블 관리 트레이 및 장착 키트 포함 ) |
| WS-CAC-4000W-US= | Cisco 7609 섀시용 예비 AC 전원 공급 장치 (30A 회로 필요 ), 미국 / 일본용 코드 포함 |
| WS-CAC-4000W-INT= | Cisco 7609 섀시용 예비 AC 전원 공급 장치 (30A 회로 필요 ), 국제 코드 포함 |
| WS-CDC-2500W= | 예비 DC 2500W 전원 공급 장치 |
| FAN-TRAY-09= | Cisco 7609 섀시용 예비 팬 트레이 ( 첫 번째 또는 두 번째 트레이로 사용할 수 있음 ) |
| CABLETRAY-09= | 표준 / 확장 Depth Insert 가 달린 예비 케이블 트레이 어셈블리 |
| KIT-MNTG-09= | Cisco 7609 섀시용 예비 장착 키트 |
| CLK-7600= | Cisco 7609 섀시용 동기화 신호 카드 |
규제기관 승인
- CE Marking
- 안전성 인증
-
- UL 60950
- IEC 60950
- EN 60950
- CAN/CSA-C22.2 No. 60950
- AS/NZS 3260
- EMC
-
- FCC Part 15 (CFR 47) Class A
- ICES-003 Class A
- EN55022 Class A
- CISPR22 Class A
- AS/NZS 3548 Class A
- VCCI Class A
- EN55024
- ETS300 386
- EN50082-1
- EN61000-3-2
- EN61000-3-3
- EN61000-6-1
- 업계 표준
-
- GR-63-Core NEBS Level 3 ( 대기 중 )
- GR-1089-Core NEBS Level 3 ( 대기 중 )
- ETSI 300 019 Storage Class 1.1
- ETSI 300 019 Transportation Class 2.3
- ETSI 300 019 Stationary Use Class 3.1
서비스 및 지원
시스코는 서비스 제공업체와 기업 고객에게 수많은 종류의 서비스와 지원을 제공합니다 . 시스코는 네트워크를 배치 , 운영 및 최적화하는 데 필수적인 세계적 수준의 서비스와 지원을 제공함으로써 업계 최고의 고객 만족도 등급을 획득했습니다 . 시스코는 시장 출시 목표를 앞당기고 , 네트워크 가용성을 극대화하며 , 고객 만족도 및 보유도를 향상시키는 등 고객의 성공을 위해 최선을 다하고 있습니다 .
추가 정보
시스코 서비스와 지원 프로그램 및 혜택에 대한 자세한 내용은 http://www.cisco.com/en/US/support/index.html 을 참조하십시오 .
Cisco 7600 Series 라우터에 대한 자세한 내용은 시스코 어카운트 담당자에게 문의하거나 http://www.cisco.com/go/7600 을 방문하십시오 .
주문 정보는 http://www.cisco.com/public/ordering_info.shtml 을 방문하십시오.
<최신 업데이트 2004년 11월 04일>
