데이터시트Cisco 1841, 2800, 3800 Series 통합 서비스 라우터용 1포트/2포트 고속 이더넷 HWIC(High-Speed WAN Interface Card) 개요 중소기업과 대기업 및 대기업 지사 고객은 Cisco 1841, Cisco 2800 및 Cisco 3800 Series 통합 서비스 라우터에서 지원되는 레이어 3 시스코® 1포트/2포트 고속 이더넷 HWIC(High-Speed WAN Interface Card, 그림 1 및 2 참조)를 사용하여 서비스 품질(QoS), 속도 제한 기능 등과 같은 어드벤스드 기능이 있는 레이어 3 라우팅 포트를 추가할 수 있습니다. 참고: 2포트(HWIC-2FE) 카드는 Cisco 3800 Series 라우터에서만 제공됩니다. Cisco 1841 또는 Cisco 2800 Series 통합 서비스 라우터에서는 2포트 카드가 지원되지 않습니다. 그림 1. Cisco 3825 및 3845 통합 서비스 라우터용 시스코 2-포트 고속 이더넷 레이어 3 HWIC
그림 2. Cisco 1841, Cisco 2800 및 Cisco 3800 Series 통합 서비스 라우터용 시스코 1-포트 고속 이더넷 레이어 3 HWIC
표 1은 HWIC 카드에 대한 라우터 지원 정보를 보여줍니다. 표 1. 플랫폼 지원
참고: HWIC-1FE 및 HWIC-2FE의 최소 수준은 Cisco IOS 12.4(11) XJ입니다. 애플리케이션 새로운 HWIC는 통합 서비스 라우터 마더보드의 포트와 동일한 기능을 가진 추가 레이어 3 라우팅 포트를 제공합니다. 이러한 고속 이더넷 인터페이스는 물리적 LAN 분리, DMZ(DeMilitarized Zone) 생성 등과 같은 작업에 사용하거나 WAN 인터페이스로 사용될 수 있습니다. 광대역 고객은 이러한 고속 이더넷 인터페이스를 사용하여 이더넷 포트에서 서비스를 제공하는 대체 공급자에 연결할 수 있습니다. 그림 3. 고속 이더넷 HWIC를 통해 다양한 환경에서 고속 광대역 업링크를 비용 효율적으로 활용하는 지사
지사에서 시스코 1-포트 고속 이더넷 HWIC는 고속 광대역 업링크를 제공합니다(그림 4). 그림 4. 추가 레이어 3-포트 고속 이더넷 HWIC를 통한 광대역 액세스

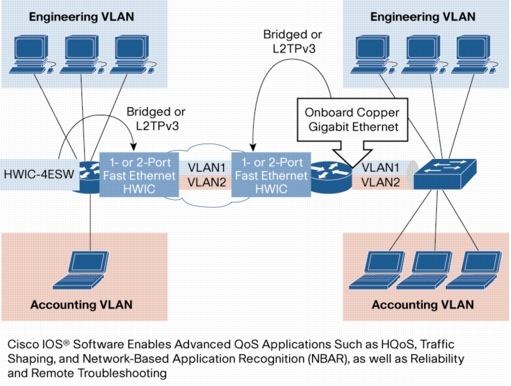

그림 5는 레이어 3 연결을 제공하면서도 라우팅이 불가능한 프로토콜을 연결하는 HWIC를 보여줍니다. HWIC는 IEEE 802.1q inter-VLAN이 필요한 경우에도 유용합니다. 그림 5. VLAN 트렁킹 애플리케이션 - 레이어 3 고속 이더넷 스위치 HWIC를 통한 LAN 분할
요약 시스코 고속 이더넷 HWIC는 추가 레이어 3 라우팅 포트를 통해 시스코 모듈형 및 통합 서비스 라우터를 제공하는 단일 인터페이스 카드이며, 1포트 HWIC(HWIC-1FE) 및 2포트 HWIC(HWIC-2FE)로 사용될 수 있습니다. 사양 주요 기능 HWIC의 고속 이더넷 라우팅 포트는 통합 서비스 라우터 플랫폼의 온보드 LAN 인터페이스와 기능과 특징이 동일합니다. 이 HWIC는 포트별 액세스 제어 목록(ACL), 라우팅, IP 주소 지정 등과 같은 레이어 3 연결 이외에 온보드 고속 이더넷 라우팅 포트와 동일한 기능을 제공합니다. 다음은 Cisco IOS® Software for the Fast Ethernet HWIC에서 지원되는 일부 기능입니다. 이더넷 및 VLAN 기능
• IEEE802.3 및 IEEE802.2 SAP(Service Advertising Protocol) QoS 기능
• WRED(Weighted Random Early Detection) 추가 기능
• Cisco Group Management Protocol 및 멀티캐스팅용 IGMP(Internet Group Management Protocol) HWIC-1FE 및 HWIC-2FE에서 지원되는 MIB
• ENTITY-MIB 참고: 이 두 HWIC 모듈은 점보 프레임을 지원하지 않습니다. 정부 승인
• UL 1950(미국) 전자파 내성
• EN300386 전자파 방출
• FCC Part 15 물리적 사양 폼 팩터 • Singlewide HWIC 폼 팩터 치수(가로 x 세로 x 높이) • 3.08 x 4.74 x 0.76인치 중량
• 1포트: 0.14lbs 또는 2.24 oz. 환경 사양
• 작동 온도: 32 ~ 104°F(0 ~ 40°C) 상대 습도: 10 ~ 90%, 비응결 |
||||||||||||||||||||||||||||||||||||
