데이터 시트


CISCO UNIFIED IP PHONE 7961G-GE


음성 및 IP 커뮤니케이션 제품과 애플리케이션의 Cisco® Unified Communications 시스템은 조직의 보다 효과적인 커뮤니케이션을 이끌어 비즈니스 능률을 향상시켜주고, 한 번에 올바른 자원을 찾을 수 있게 하며 수익성을 높여줍니다. Cisco Unified Communications 포트폴리오는 모든 규모의 조직을 위한 통합 솔루션인 Cisco Business Communications Solution의 핵심 부분으로, 네트워크 인프라스트럭처, 보안, 네트워크 관리 제품, 무선 연결 및 라이프사이클 서비스 접근 방법과 유연한 구축, 외주 관리 옵션, 최종 사용자 및 파트너 금융 패키지, 타사 커뮤니케이션 애플리케이션 등이 포함됩니다.



데스크톱 애플리케이션에 제한 없는 대역폭을 제공하는 Cisco Unified IP Phone 7961G-GE 는 기가비트 이더넷 포트를 통해 네트워크 데이터 및 애플리케이션을 사용자에게 신속하게 전달하여 PC 또는 데스크톱 서버와 통합할 수 있도록 기가비트 이더넷 VoIP(Voice-over-IP) 텔레포니의 최신 기술과 향상된 기술을 제공합니다 (그림 1). Cisco Unified IP Phone 7961G 와 "동일한 기능"의 이 향상된 기가비트 이더넷 관리자 IP 폰은 프로그래밍 가능한 6 개의 후면 발광 회선 / 기능 버튼과 4 개의 대화형 소프트 키를 제공합니다. 이 버튼과 소프트 키는 통화 기능과 고품질의 이중 스피커폰, 핸드셋 및 헤드셋을 위한 오디오 컨트롤을 통해 중역 또는 관리자급 사용자를 안내합니다. Cisco Unified IP Phone 7961G-GE 는 커뮤니케이션 정보, 시간 절약형 애플리케이션 및 기능 사용법에 간편하게 액세스할 수 있도록 픽셀을 기반으로 하는 최고의 흑백 대형 고해상도 LCD 를 채택하고 있습니다 ( 그림 2). 고객 및 개발업체에서는 이 IP 폰을 통해 보다 혁신적이고 생산성 향상에 도움이 되는 XML(Extensible Markup Language) 애플리케이션과 이중 바이트 언어를 디스플레이에 제공할 수 있습니다.

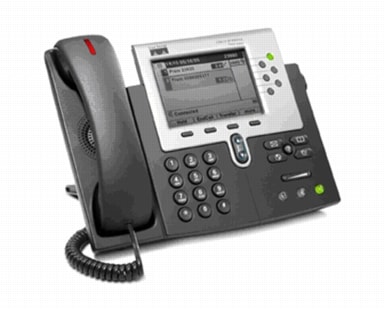

그림 1. Cisco Unified IP Phone 7961G-GE





그림 2. 고해상도 디스플레이와 불이 들어온 라인 키의 모습



기능

Cisco Unified IP Phone 7961G-GE 는 동적이며 시스템 성능에 따라 확장이 가능하도록 설계되었으며, 전화기의 플래시 메모리에 대한 소프트웨어 업데이트를 통해 새로운 변경 사항을 계속해서 유지할 수 있습니다. 펌웨어 변경 사항은 Cisco Unified CallManager 및 Cisco.com 에서 다운로드할 수 있습니다. 전화기를 실제로 이동하거나 변경할 필요가 없으므로, 사용자는 전화기를 들어 네트워크상 어디에서든지 새로운 위치로 이동할 수 있습니다. Cisco Unified IP Phone 7961G-GE 는 사용자 기본 설정에 따라 다양한 액세스 방식을 제공합니다.



1 은 이 전화기의 기능을 나타냅니다.

표 1.Cisco Unified IP Phone 7961G-GE의 기능


기능 설명
메시지 음성 메일에 직접 액세스를 제공합니다.
디렉토리 들어오는 메시지를 식별하고 사용자를 위해 화면에 표시하므로, 사용자는 직접 다이얼백 (direct dial-back) 성능을 사용하여 신속하고 효과적으로 통화에 응답할 수 있습니다. 회사 디렉토리는 LDAP3(Lightweight Directory Access Protocol Version 3) 표준 디렉토리와 통합됩니다.
설정 설정 기능 키를 사용하면 사용자 기본 설정 메뉴를 통해 디스플레이 대비를 조정하고 배경 이미지를 선택하고 수많은 벨 장치 소리 중에서 하나를 선택할 수 있습니다. 또한, 일반적으로 시스템 관리자가 네트워크 구성 기본 설정을 설정할 수 있으며, DHCP(Dynamic Host Control Protocol), TFTP(Trivial File Transfer Protocol), Cisco Unified CallManager 및 백업 Cisco Unified CallManager 인스턴스에 대해 자동 또는 수동으로 구성을 설정할 수도 있습니다. 설정에서 사용할 수 있는 다른 하위 메뉴로는 장치 구성 및 보안 구성이 있습니다.
서비스 >Cisco Unified IP Phone 7961G-GE 사용자는 XML 을 이용해 날씨, 주식 또는 웹 기반 정보와 같은 다양한 정보에 신속하게 액세스하여 광범위한 애플리케이션, 기능 및 정보를 얻을 수 있습니다.
도움말 온라인 도움말 기능은 전화기의 키, 버튼 및 기능에 대한 정보를 사용자에게 제공합니다. 서비스 (Services), 정보 (Information), 메시지 (Messages) 및 디렉토리 (Directory) 와 같은 기능을 사용할 경우, 픽셀 디스플레이는 기능의 유연성을 향상시켜주며 보다 많은 양의 정보를 표시합니다. 예를 들어, 디렉토리 (Directory) 버튼은 로컬 및 서버 기반 디렉토리 정보를 표시할 수 있습니다.
디스플레이 이 IP 폰에는 흑백의 대형 고해상도 4 비트 디스플레이 (320 x 222) 가 있습니다.
스피커폰, 음 소거 및 헤드셋 버튼 이 IP 폰은 간편하게 사용할 수 있는 스피커 켜기 / 끄기 버튼, 마이크 음소거 버튼 및 헤드셋 버튼을 비롯한 고품질의 스피커폰 기술을 제공합니다. 이들 버튼이 활성화되면 불이 들어옵니다. 스피커폰 모드가 사용되는 경우에는 보안 향상을 위해 가청 DTMF(Dual-Tone Multifrequency) 톤이 마스크됩니다.
이더넷 스위치 내부 2 포트 시스코 이더넷 스위치를 사용하면 전화기와 PC 에 단일 LAN 연결을 사용하여 RJ-45 인터페이스를 통해 10/100/1000BASE-T 이더넷 네트워크에 직접 연결이 가능합니다. 시스템 관리자는 PC 와 Cisco Unified IP 폰에 대해 별도의 VLAN(802.1Q) 을 지정하여 음성 및 데이터 트래픽의 보안과 안정성을 향상시킬 수 있습니다.
헤드셋 포트 전용 헤드셋 포트를 사용하면 헤드셋 사용 시에 별도의 증폭기가 필요 없으며, 핸드셋을 받침대에 놓을 수 있어 헤드셋 사용이 더욱 용이합니다.
볼륨 제어 이 IP 폰의 편리한 음량 조절 버튼은 스피커폰, 핸드셋, 헤드셋 및 벨 장치의 음량을 데시벨 수준으로 쉽게 조절할 수 있습니다. 이 핸드셋은 HAC (Hearing-Aid-Compatible) 핸드셋입니다. Walker Equipment W-10 및 CE-100 증폭기와 인라인 핸드셋 증폭기를 사용하여 추가적인 볼륨 제어 게인을 실현할 수 있습니다.
조정이 가능한 받침대 전화기의 받침대를 0 도에서 60 도까지 조절함으로써 디스플레이를 최적으로 볼 수 있으며 버튼과 키를 편리하게 사용할 수 있습니다. 벽 장착을 위해 표준 벽면 잭 구성에 맞게 받침대를 고정시킬 수 있으며, 이 문서의 뒷 부분에서 설명되어 있는 것처럼 2 개의 옵션 벽 장착 브래킷이 제공됩니다.
유연한 전원 옵션 Cisco Unified IP Phone 7961G-GE 는 IEEE 803.af PoE(Power over Ethernet) 를 지원하며, 전원 공급 장치 ( 부품 번호 CP-PWR-CUBE-3) 에 의해 로컬로 전원이 공급될 수도 있습니다. 참고 : Cisco Unified IP Phone 7961G-GE 는 시스코 사전 표준 PoE 를 지원하지 않습니다.
다중 링 톤 사용자 조정이 가능한 24 개 이상의 링 톤을 사용할 수 있습니다.
ADA(Americans with
Disabilities Act) 기능
ADA 요구사항을 충족시키는 HAC(Hearing Aid Compatible) 핸드셋을 사용할 수 있으며 승인된 HAC 청각 보조 기구에 연결하기 위한 HAC 호환성은 물론, 다이얼 패드의 ADA 와 호환성도 지원합니다.
시그널링 프로토콜 지원 SCCP(Skinny Client Control Protocol) 지원을 제공합니다.
코덱 지원 G.711μ 및 G.729a 오디오 압축 코덱을 사용할 수 있습니다.
QoS 옵션 DSCP (Differentiated Services Code Point) 및 802.1Q/p 표준을 지원합니다.
보안 제조 시에 설치된 디지털 인증서, 장치 인증 및 암호화를 지원합니다.
언어 지원 20 개 이상의 언어 지원이 내장되어 있습니다.
구성 옵션 IP 주소 할당을 정적으로 구성하거나 DHCP 클라이언트를 통해 구성할 수 있습니다.
음성 품질 시스템을 기반으로 CNG(Comfort noise generation) 및 VAD(Voice Activity Detection) 프로그래밍이 수행됩니다.



사양


표 2는 Cisco Unified IP Phone 7961G-GE의 사양을 나타냅니다.



표 2. Cisco Unified IP Phone 7961G-GE의 사양



사양 설명
치수(H × W × D) 82 × 10.5 × 6 인치(20.32 × 26.67 × 15.24 cm)
무게 3.5lb(1.6kg)
전화기 케이스 소재 회색의 PABS(Polycarbonate Acrylonitrile Butadiene Styerene) 플라스틱
전원 요구 사항 이 전화기는 시스코 사전 표준 PoE 및 IEEE 802.3af PoE와 호환(이 전화기는 Class 2 장치); 48 VDC 필요; 이 전압은 옵션 AC-DC 전원 공급 장치(부품 번호 CP-PWR-CUBE-3=)를 사용하여 데스크톱에서 로컬로 공급이 가능합니다. 전원 공급 장치를 사용하려면 표 6에 나열된 해당 AC 국가 코드 중 하나가 필요합니다.

온도


표 3은 Cisco Unified IP Phone 7961G-GE의 온도 등급을 나타냅니다.


표 3.Cisco Unified IP Phone 7961G-GE의 온도 등급



온도 변수 설명
동작 온도 32 ~ 104°F (0 ~ 40°C)
상대 습도 10 - 95% (비응축)
저장 온도 14 ~ 140°F (-10 ~ 60°C)

인증


표 4는 Cisco Unified IP Phone 7961G-GE의 인증을 나타냅니다.


표 4. Cisco Unified IP Phone 7961G-GE의 인증


인증 설명
규정 준수 CE 표시
안전
  • UL(Underwriters Laboratories) 60950
  • CSA(Canadian Standards Association) C22.2 No. 60950
  • IEC 60950
  • EN 60950
  • AS/NZS 60950
EMC(Electromagnetic Compatibility)
  • EMC(Electromagnetic Compatibility)
  • FCC(Federal Communications Commission) Part 15(CFR 47) Class B
  • ICES-003 Class B
  • EN55022 Class B
  • CISPR22 Class B
  • AS/NZ 3548 Class B
  • VCCI Class B
  • EN55024
  • EN 50082-1
  • EN 61000-3-2
  • EN 61000-3-3
전기 통신
  • FCC Part 68(CFR47) HAC
  • IC CS-03
  • Australia-as/ACIF S004 및 AS/ACIF S040
  • New Zealand PTC 220 Draft

주문 정보


표 5는 Cisco Unified IP Phone 7961G-GE의 주문 정보를 나타냅니다.


표 5.주문


부품번호 설명
CP-7961G-GE Cisco Unified IP Phone 7961G-GE, 글로벌 , 기가비트 이더넷
CP-7961G-GE= Cisco Unified IP Phone 7961G-GE, 글로벌 , 기가비트 이더넷 , 예비용
CP-7961G-GE-CH1 Cisco Unified IP Phone 7961G-GE for Channels(1 스테이션 사용자 라이센스 )

참고: 모든 시스코 IP 폰을 구입할 때는 사용 중인 콜 프로토콜에 상관없이 전화 기술 라이센스를 구입해야 합니다.



전원 코드


표 6은 Cisco Unified IP Phone 7961G-GE에 필요한 AC 국가 전원 코드를 나타냅니다.


표 6. AC 국가 전원 코드

부품번호 설명
CP-PWR-CORD-AP= 아시아 태평양
CP-PWR-CORD-AR= 아르헨티나
CP-PWR-CORD-AU= 호주
CP-PWR-CORD-CE= 유럽 연합
CP-PWR-CORD-CN= 중국
CP-PWR-CORD-JP= 일본
CP-PWR-CORD-NA= 북미
CP-PWR-CORD-SW= 스위스
CP-PWR-CORD-UK= 영국

부속품


표 7은 Cisco Unified IP Phone 7961G-GE의 옵션 부속품을 나타냅니다.


표 7.옵션 부속품


부품번호 설명
CP-LCKNGWALLMOUNT= 잠금 벽 장착 키트
CP-PWR-CUBE-3= PoE를 사용할 수 없는 사이트를 위한 로컬 전원 어댑터; 표 6, "AC 국가 전원 코드"를 참조하여 해당 지역의 전원 코드를 선택하십시오. CP-PWR-CUBE-3=은 CP-PWR-CUBE-2=와 호환되며 대체가 가능합니다.

CISCO IP PHONE 7914 EXPANSION MODULE 지원

옵션 14버튼 추가 모듈인 Cisco IP Phone 7914 Expansion Module(부품 번호CP-7914=)은 프로그래밍 디렉터리 번호나 단축 다이얼 또는 이 두 가지의 조합을 위해 14개의 버튼을 추가 제공합니다. Cisco Unified IP Phone 7961G-GE에서 최대 두 가지의 확장 모듈을 사용할 수 있습니다.


보증 시스코 IP 폰은 시스코 표준 기간인 1년 교환 보증의 적용을 받습니다.


CISCO UNIFIED COMMUNICATIONS 서비스 및 지원
Cisco Lifecycle Services 접근 방법을 통하여 시스코 시스템즈 ® 와 파트너들은 Cisco Unified Communications 시스템을 지원하기 위한 광범위한 엔드투엔드 서비스 포트폴리오를 제공합니다 . 이러한 서비스들은 IP 커뮤니케이션 서비스 구축 , 운영 및 최적화에 입증된 방법들을 기반으로 구성되었습니다 . 예를 들어 , 사전 계획 및 설계 서비스는 촉박한 구축 스케줄을 맞출 수 있게 해주며 , 구현 중 네트워크 중단을 최소화시켜 줍니다 . 운영 서비스는 전문적 기술 지원으로 커뮤니케이션 다운타임 위험을 줄여주며 , 최적화 서비스는 솔루션 성능 향상을 통해 업무 효율성을 높여줍니다 . 시스코 및 파트너들은 시스템 레벨 서비스 및 지원을 제공하여 업무적 요구사항을 만족시킬 수 있는 탄력적인 컨버지드 네트워크를 구축하고 유지할 수 있습니다 .


<업데이트: 2006년 08월 17일>
