CISCO UNIFIED IP PHONE 7941G-GE 데이터시트


데이터 시트


CISCO UNIFIED IP PHONE 7941G-GE

음성 및 IP 커뮤니케이션 제품과 애플리케이션의 Cisco® Unified Communications 시스템은 조직의 보다 효과적인 커뮤니케이션을 이끌어 비즈니스 능률을 향상시켜주고, 한 번에 올바른 자원을 찾을 수 있게 하며 수익성을 높여줍니다. Cisco Unified Communications 포트폴리오는 모든 규모의 조직을 위한 통합 솔루션인 Cisco Business Communications Solution의 핵심 부분으로, 네트워크 인프라스트럭처, 보안, 네트워크 관리 제품, 무선 연결 및 라이프사이클 서비스 접근 방법과 유연한 구축, 외주 관리 옵션, 최종 사용자 및 파트너 금융 패키지, 타사 커뮤니케이션 애플리케이션 등이 포함됩니다.

데스크탑 애플리케이션에 제한 없는 대역폭을 제공하는 Cisco Unified IP Phone 7941G-GE 는 기가비트 이더넷 포트를 통해 네트워크 데이터 및 애플리케이션을 사용자에게 신속하게 전달하여 PC 또는 데스크탑 서버와 통합할 수 있도록 기가비트 이더넷 VoIP(Voice-over-IP) 텔레포니의 최신 기술과 향상된 기술을 제공합니다(그림 1). Cisco Unified IP Phone 7941G 와 "동일한 기능" 을 갖춘 이 향상된 기가비트 이더넷 비즈니스 IP 폰은 프로그래밍 가능한 2 개의 후면 발광 회선/기능 버튼과 4 개의 대화형 소프트 키를 제공합니다. 이 버튼과 소프트 키는 통화 기능과 고품질의 이중 스피커폰, 핸드셋 및 헤드셋을 위한 오디오 컨트롤을 통해 일반 트랜잭션 사용자를 안내합니다. 이 폰은 커뮤니케이션 정보, 시간 절약형 애플리케이션 및 기능 사용법에 간편하게 액세스할 수 있도록 픽셀을 기반으로 하는 최고의 흑백 대형 고해상도 LCD 를 채택하고 있습니다(그림 2). 고객 및 개발업체에서는 이 IP 폰을 통해 보다 혁신적이고 생산성 향상에 도움이 되는 XML(Extensible Markup Language) 애플리케이션과 이중 바이트 언어를 디스플레이에 제공할 수 있습니다.

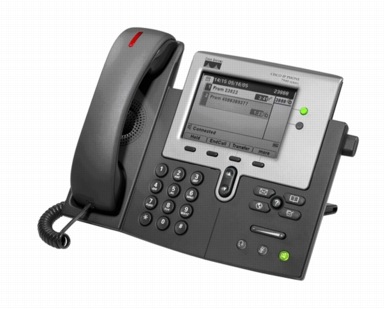

그림 1. Cisco Unified IP Phone 7941G-GE


그림 2. 고해상도 디스플레이와 불이 들어온 라인 키의 모습




기능


Cisco Unified IP Phone 7941G-GE
는 동적이며 시스템 성능에 따라 확장이 가능하도록 설계되었으며, 전화기의 플래시 메모리에 대한 소프트웨어 업데이트를 통해 새로운 변경 사항을 계속해서 유지할 수 있습니다. 펌웨어 변경 사항은 Cisco Unified CallManager 및 Cisco.com 에서 다운로드할 수 있습니다. 전화기를 실제로 이동하거나 변경할 필요가 없으므로, 사용자는 전화기를 들어 네트워크상 어디에서든지 새로운 위치로 이동할 수 있습니다. Cisco Unified IP Phone 7941G-GE 는 사용자 기본 설정에 따라 다양한 액세스 방식을 제공합니다. 표 1 은 이 전화기의 기능을 나타냅니다.

표 1. Cisco Unified IP Phone 7941G-GE 의 기능


기능

설명

메시지

음성 메일에 직접 액세스를 제공합니다.

디렉토리

들어오는 메시지를 식별하고 사용자를 위해 화면에 표시하므로, 사용자는 직접 다이얼백 (direct dial-back) 성능을 사용하여 신속하고 효과적으로 통화에 응답할 수 있습니다. 회사 디렉토리는 LDAP3(Lightweight Directory Access Protocol Version 3) 표준 디렉토리와 통합됩니다.

설정

설정 기능 키를 사용하면 사용자 기본 설정 메뉴를 통해 디스플레이 대비를 조정하고 배경 이미지를 선택하는 것은 물론, 수많은 벨 장치 소리 중에서 하나를 선택할 수 있습니다. 또한, 일반적으로 시스템 관리자가 네트워크 구성 기본 설정을 설정할 수 있으며, DHCP(Dynamic Host Control Protocol), TFTP(Trivial File Transfer Protocol), Cisco Unified CallManager 및 백업 Cisco Unified CallManager 인스턴스에 대해 자동 또는 수동으로 구성을 설정할 수도 있습니다. 설정에서 사용할 수 있는 다른 하위 메뉴로는 장치 구성 및 보안 구성이 있습니다.

서비스

Cisco Unified IP Phone 7941G-GE 사용자는 XML 을 이용해 날씨, 주식 또는 웹 기반 정보와 같은 다양한 정보에 신속하게 액세스하여 광범위한 애플리케이션, 기능 및 정보를 얻을 수 있습니다.

도움말

온라인 도움말 기능은 전화기의 키, 버튼 및 기능에 대한 정보를 사용자에게 제공합니다. 서비스 (Services), 정보 (Information), 메시지 (Messages) 및 디렉토리 (Directory) 와 같은 기능을 사용할 경우, 픽셀 디스플레이는 기능의 유연성을 향상시켜주며 보다 많은 양의 정보를 표시합니다. 예를 들어, 디렉토리 (Directory) 버튼은 로컬 및 서버 기반 디렉토리 정보를 표시할 수 있습니다.

디스플레이

이 IP 폰에는 흑백의 대형 고해상도 4 비트 디스플레이 (320 x 222) 가 있습니다.

스피커폰, 음 소거 및
헤드셋 버튼

이 IP 폰은 간편하게 사용할 수 있는 스피커 켜기 / 끄기 버튼, 마이크 음소거 버튼 및 헤드셋 버튼을 비롯한 고품질의 스피커폰 기술을 제공합니다. 이들 버튼이 활성화되면 불이 들어옵니다. 스피커폰 모드가 사용되는 경우에는 보안 향상을 위해 가청 DTMF(Dual-Tone Multi Frequency) 톤이 마스크됩니다.

이더넷 스위치 내부 2 포트 시스코 이더넷 스위치를 사용하면 전화기와 PC 에 단일 LAN 연결을 사용하여 RJ-45 인터페이스를 통해 10/100/1000BASE-T 이더넷 네트워크에 직접 연결이 가능합니다. 시스템 관리자는 PC 와 Cisco Unified IP 폰에 대해 별도의 VLAN(802.1Q) 을 지정하여 음성 및 데이터 트래픽의 보안과 안정성을 향상시킬 수 있습니다.
헤드셋 포트 전용 헤드셋 포트를 사용하면 헤드셋 사용 시에 별도의 증폭기가 필요 없으며, 핸드셋을 받침대에 놓을 수 있어 헤드셋 사용이 더욱 용이합니다.
볼륨 제어 이 IP 폰의 편리한 음량 조절 버튼은 스피커폰, 핸드셋, 헤드셋 및 벨 장치의 음량을 데시벨 수준으로 쉽게 조절할 수 있습니다. 이 핸드셋은 HAC (Hearing-Aid-Compatible) 핸드셋입니다. Walker Equipment W-10 및 CE-100 증폭기와 인라인 핸드셋 증폭기를 사용하여 추가적인 볼륨 제어 게인을 실현할 수 있습니다.
조정이 가능한 받침대 전화기의 받침대를 0 도에서 60 도까지 조절함으로써 디스플레이를 최적으로 볼 수 있으며 버튼과 키를 편리하게 사용할 수 있습니다. 벽 장착을 위해 표준 벽면 잭 (wall-jack) 구성에 맞게 받침대를 고정시킬 수 있으며, 이 문서의 뒷 부분에서 설명되어 있는 것처럼 2 개의 옵션 벽 장착 브래킷이 제공됩니다.
유연한 전원 옵션 Cisco Unified IP Phone 7941G-GE 는 IEEE 803.af PoE(Power over Ethernet) 를 지원 하며, 전원 공급 장치 ( 부품 번호 CP-PWR-CUBE-3=) 에 의해 로컬로 전원이 공급될 수도 있습니다. 참고 : Cisco Unified IP Phone 7941G-GE 는 시스코 사전 표준 PoE 를 지원하지 않습니다.
다중 링 톤 사용자 조정이 가능한 24 개 이상의 링 톤을 사용할 수 있습니다.
ADA(Americans with
Disabilities Act) 기능
ADA 요구사항을 충족시키는 HAC(Hearing Aid Compatible) 핸드셋을 사용할 수 있으며 승인된 HAC 청각 보조 기구에 연결하기 위한 HAC 호환성은 물론, 다이얼 패드의 ADA 호환성도 지원합니다.
시그널링 프로토콜 지원 SCCP(Skinny Client Control Protocol) 지원을 제공합니다.
코덱 지원 G.711μ및 G.729a 오디오 압축 코덱을 사용할 수 있습니다.
QoS 옵션 DSCP(Differentiated Services Code Point) 및 802.1Q/p 표준을 지원합니다.
보안 제조 시에 설치된 디지털 인증서, 장치 인증 및 암호화를 지원합니다.
언어 지원 20 개 이상의 언어 지원이 내장되어 있습니다.
구성 옵션 IP 주소 할당을 정적으로 구성하거나 DHCP 클라이언트를 통해 구성할 수 있습니다.
음성 품질 시스템을 기반으로 CNG(Comfort noise generation) 및 VAD(Voice Activity Detection) 프로그래밍이 수행됩니다.


사양

표 2는 Cisco Unified IP Phone 7941G-GE 의 사양을 나타냅니다.

표 2. Cisco Unified IP Phone 7941G-GE 의 사양

사양

설명

치수(H × W × D) 82 × 10.5 × 6 인치(20.32 × 26.67 × 15.24 cm)

무게

3.5lb(1.6kg)

전화기 케이스 소재

회색의 PABS(Polycarbonate Acrylonitrile Butadiene Styerene) 플라스틱

전원 요구 사항

이 전화기는 IEEE 802.3af PoE 를 지원 ( 이 전화기는 Class 3 장치 ) 하고 48 VDC 를 필요로 합니다. 전압은 AC-DC 전원 공급 장치 ( 부품 번호 CP-PWR-CUBE-3=) 를 사용하여 데스크탑에서 로컬로 공급이 가능합니다. 전원 공급 장치를 사용하기 위해서는 표 6 에 나열된 AC 국가 코드 중 하나가 필요합니다.



온도

표 3은 Cisco Unified IP Phone 7941G-GE 의 온도 등급을 나타냅니다.

표 3. Cisco Unified IP Phone 7941G-GE의 온도 등급

온도 변수

설명

동작 온도 32 ~ 104°F(0 ~ 40°C)

상대 습도

10 - 95%(비응축)

저장 온도

14 ~ 140°F(-10 ~ 60°C)


인증

표 4는 Cisco Unified IP Phone 7941G-GE의 인증을 나타냅니다.

표 4.Cisco Unified IP Phone 7941G-GE 의 인증

인증

설명

규정 준수

· CE 표시

안전

· UL(Underwriters Laboratories) 60950
· CSA(Canadian Standards Association) C22.2 No. 60950
· IEC 60950
· EN 60950
· AS/NZS 60950

EMC(Electromagnetic Compatibility)

· FCC(Federal Communications Commission) Part 15(CFR 47) Class B
· ICES-003 Class B
· EN55022 Class B
· CISPR22 Class B
· AS/NZ 3548 Class B
· VCCI Class B
· EN55024
· EN 50082-1
· EN 61000-3-2
· EN 61000-3-3

전기 통신

· FCC Part 68(CFR47) HAC
· IC CS-03
· Australia-as/ACIF S004 및 AS/ACIF S040
· New Zealand PTC 220 Draft


주문 정보

표 5는 Cisco Unified IP Phone 7941G-GE의 주문 정보를 나타냅니다.

표 5. Cisco Unified IP Phone 7941G-GE 의 주문 정보

부품번호

설명

CP-7941G-GE
Cisco Unified IP Phone 7941G-GE, 글로벌, 기가비트 이더넷
CP-7941G-GE= Cisco Unified IP Phone 7941G-GE, 글로벌, 기가비트 이더넷, 예비용
CP-7941G-GE-CH1 Cisco Unified IP Phone 7941G-GE for Channels(1 스테이션 사용자 라이센스 )

참고: 모든 시스코 IP 폰을 구입할 때는 사용 중인 콜 프로토콜에 상관없이 전화 기술 라이센스를 구입해야 합니다.



전원 코드

표 6은 Cisco Unified IP Phone 7941G-GE에 필요한 AC 국가 전원 코드를 나타냅니다.


표 6. AC 국가 전원 코드

부품번호

설명

CP-PWR-CORD-AP=
아시아 태평양
CP-PWR-CORD-AR=
아르헨티나
CP-PWR-CORD-AU=
호주
CP-PWR-CORD-CE=
유럽 연합
CP-PWR-CORD-CN=
중국
CP-PWR-CORD-JP=
일본
CP-PWR-CORD-NA=
북미
CP-PWR-CORD-SW=
스위스
CP-PWR-CORD-UK= 영국


부속품

표 7은 Cisco Unified IP Phone 7941G-GE의 옵션 부속품을 나타냅니다.

표 7. 옵션 부속품

부품번호

설명

CP-LCKNGWALLMNT2=
잠금 벽 장착 키트
CP-WALLMOUNT-KIT= 비잠금 벽 장착 키트
CP-PWR-CUBE-3= PoE를 사용할 수 없는 사이트를 위한 로컬 전원 어댑터; 표 6, "AC 국가 전원 코드"를 참조하여 해당 지역의 전원 코드를 선택하십시오. CP-PWR-CUBE-3=은 CP-PWR-CUBE-2=와 호환되며 대체가 가능합니다.


보증

시스코 IP 폰은 시스코 표준 기간인 1년 교환 보증의 적용을 받습니다.

시스코 IP 커뮤니케이션 서비스 및 지원

Cisco Lifecycle Services 접근 방법을 통하여 시스코 시스템즈 ® 와 파트너들은 Cisco Unified Communications 시스템을 지원하기 위한 광범위한 엔드투엔드 서비스 포트폴리오를 제공합니다. 이러한 서비스들은 IP 커뮤니케이션 서비스 구축, 운영 및 최적화에 입증된 방법들을 기반으로 구성되었습니다. 예를 들어, 사전 계획 및 설계 서비스는 촉박한 구축 스케줄을 맞출 수 있게 해주며, 구현 중 네트워크 중단을 최소화시켜 줍니다. 운영 서비스는 전문적 기술 지원으로 커뮤니케이션 다운타임 위험을 줄여주며, 최적화 서비스는 솔루션 성능 향상을 통해 업무 효율성을 높여줍니다. 시스코 및 파트너들은 시스템 레벨 서비스 및 지원을 제공하여 업무적 요구사항을 만족시킬 수 있는 탄력적인 컨버지드 네트워크를 구축하고 유지할 수 있습니다.


<업데이트: 2006년 08월 17일>
