データ シート





Cisco ブロードバンド ワイヤレス ゲートウェイ



Cisco ブロードバンド ワイヤレス ゲートウェイは、台頭しつつある WiMAX ベースのブロードバンド ワイヤレス ソリューションのための最高クラスの機能、サービス制御、およびパフォーマンスを 1 つにまとめた、スケーラビリティと耐障害性に優れた製品です。 Cisco ブロードバンド ワイヤレス ゲートウェイは Cisco7600 シリーズ ルータおよび Cisco7301 ルータでサポートされます。また、Cisco Service Application Module for IP (SAMI) では高キャパシティ並列処理が利用されているため、以前は有線アクセス ネットワークでしか達成されなかったアクセス速度でのブロードバンド ワイヤレス通信が可能になります。

IP エンドツーエンド WiMAX ネットワークにおけるエッジ アグリゲーション デバイスとして、Cisco ブロードバンド ワイヤレス ゲートウェイは、サービス プロバイダーがマルチベンダー WiMAX 環境においてオープン IP アーキテクチャを実装するために不可欠なネットワーク要素となります。市場をリードする、実績ある Cisco IP テクノロジーを基盤として構築された Cisco ブロードバンド ワイヤレス ゲートウェイは、加入者から WiMAX ベース ステーションへの接続を集約します。また、認証とモビリティ管理、モバイル IP フォーリン エージェント サービス、鍵配布、および QoS(Quality-of-Service)の機能も備えています。

WiMAX エンドツーエンド リファレンス モデル

図 1 は、WiMAX Forum の Network Working Group によって定義された WiMAX エンドツーエンド リファレンス モデルです。このモデルを構成する論理エンティティは、モバイル加入者ステーション(MSS)、アクセス サービス ネットワーク(ASN)、およびコネクティビティ サービス ネットワーク(CSN)です。図 2 は ASN の内部を詳細に記したものです。このネットワーク リファレンス モデル(NRM)は、ネットワーク アーキテクチャの論理表現です。NRM には機能エンティティと参照ポイントが明示されており、この参照ポイントを通して機能エンティティどうしが相互運用できるようになっています。

WiMAX エンドツーエンド リファレンス モデル

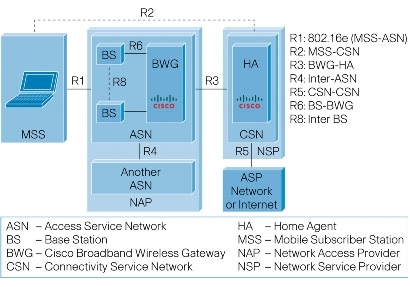

図 1 WiMAX エンドツーエンド リファレンス モデル


モバイル ネットワークのためのシスコ サービス エクスチェンジ フレームワーク

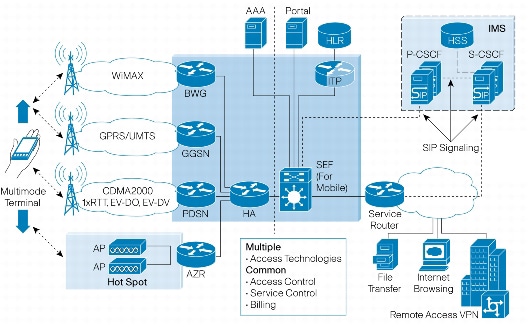

図 3 モバイル ネットワークのためのシスコ サービス エクスチェンジ フレームワーク


シスコ サービス エクスチェンジ フレームワーク

Cisco ブロードバンド ワイヤレス ゲートウェイは、シスコのサービス エクスチェンジ フレームワーク(SEF)の一部です。オープン プラットフォームである SEF は、モバイル ネットワークのあらゆる制御要素と容易に接続することができます。このような要素の例には、複数の無線アクセス ネットワーク(RAN)、バックエンド課金システム、コンテンツ フィルタリングおよび圧縮ソリューションなどがあります。全世界で 100 社を超えるモバイル事業者によって Cisco SEF が展開されていることからも、SEF プラットフォームの互換性に対するシスコの取り組みはすでに実証されています。具体的には、主要な RAN、AAA(認証、許可、アカウンティング)、コンテンツ課金、コンテンツ フィルタリング、圧縮ソリューション、およびゲートウェイとの間に互換性があるため、サービス プロバイダーは専用リソースを割り当てることなくスムーズに展開することができます。シスコは今後も、お客様からのご意見を基に価値のある新しい機能を追加し、SEF プラットフォームの先進性とコスト効果の高さを維持します。

シスコは、SEF に対応した課金およびメディエーション、フィルタリング、そして今では WiMAX 無線の各ベンダーとの間に強力なパートナーシップを築くことによってエンドツーエンドの SEF ソリューションを実現しています。この SEF を通して、Cisco ブロードバンド ワイヤレス ゲートウェイのサービス/加入者認識が可能になります。この機能は、パフォーマンスおよび拡張性と共に、高キャパシティのアグリゲーション WiMAX 環境にとって不可欠なものです。また、Cisco ブロードバンド ワイヤレス ゲートウェイには実装の柔軟さという特徴もあります。これによってブロードバンド ワイヤレス サービスのコスト効果が高まり、その結果、顧客ロイヤルティが向上し、新たな収益も得ることができます。

シスコが提供する製品の要となっているのがモバイル SEF アーキテクチャです(図 3)。シスコ モバイル SEF は、主要な各無線テクノロジーのサービス アクセス コントロール、ディープ パケット インスペクション、モバイル IP、セキュリティ、およびパケット ゲートウェイをサポートします。パケット ゲートウェイのオプションには、Cisco Packet Data Serving Node(PDSN)(CDMA の場合)、Cisco Gateway GPRS Support Node(GGSN)(GSM/UMTS の場合)、Cisco ブロードバンド ワイヤレス ゲートウェイ(WiMAX 展開の場合)などがあります。ホーム エージェントがアンカー ポイントとして使用されるため、アクセス テクノロジー間での移動も容易になります。

WiMAX アクセス サービス ネットワーク

図 3 WiMAX アクセス サービス ネットワーク


Cisco ブロードバンド ワイヤレス ゲートウェイの機能と利点

Cisco ブロードバンド ワイヤレス ゲートウェイの役割は、加入者およびベース ステーションの集約です。この製品によって、モバイル加入者への WiMAX(IEEE 802.16-2005)を使用した IP エンドツーエンド高速ブロードバンド サービスの提供が促進されます。Cisco ブロードバンド ワイヤレス ゲートウェイは、WiMAX 標準ベースの R3 プロトコル(Cisco ブロードバンド ワイヤレス ゲートウェイ/ホーム エージェント)および R6 プロトコル(ベース ステーション/Cisco ブロードバンド ワイヤレス ゲートウェイ)に対応しています。これらのプロトコルは、マルチベンダー WiMAX 環境においてオープンな IP アーキテクチャを実装するために不可欠です。

Cisco ブロードバンド ワイヤレス ゲートウェイは、加入者から WiMAX ベース ステーションへの接続の集約に加えて、認証とモビリティ管理、モバイル IP フォーリン エージェント サービス、鍵配布、および QoS の機能も備えています。また、加入者ローミングと VPN サービスも可能になるため、企業やサービス プロバイダーが必要とする柔軟なサービス環境が実現します。

機能

  • 認証、セキュリティ、および許可のアーキテクチャ
    • Extensible Authentication Protocol(EAP)
    • コンテンツ キャッシング
    • アドレス割り当て:DHCP(Dynamic Host Configuration Protocol)
  • VPN
    • VRF(Virtual Route Forwarding):802.1q、GRE(Generic Routing Encapsulation)、マルチプロトコル ラベル スイッチング(MPLS)、IP Security(IPsec)
    • VPN 接続
    • ネットワーク アクセス プロバイダー(NAP)共有
    • オーバーラッピング アドレスのサポート
    • 複数のホスト
  • モビリティ
    • フォーリン エージェント
    • 基地間移動
  • QoS
    • マーキング
    • ポリシング
    • 分類子のサポート
  • アカウンティング
    • スタート/ストップ/中間アカウンティング
    • サービスごとのフロー
    • 高度な課金機能
    • プリペイド サービス
  • 冗長性
    • シャーシ内
    • シャーシ間
  • プラットフォーム
    • Cisco 7600 シリーズ ルータと SAMI
    • Cisco 7301 ルータ

利点

Cisco ブロードバンド ワイヤレス ゲートウェイには次のような利点があります。

  • 固定とモバイルの WiMAX をサポート
  • WiMAX Forum オープン R6 インターフェイスをサポート
  • マルチプラットフォームをサポートするため、さまざまな展開シナリオに対応可能
    • Cisco ブロードバンド ワイヤレス ゲートウェイ ベースの SAMI(Cisco 7600 シリーズに対応)
    • 高スケーラビリティのキャリアクラス ソリューション
    • スロット数 4、6、9、13 のシャーシから選択可能
    • イーサネットのスイッチングおよびルーティング
    • 複数のインターフェイスおよびサービス モジュールのサポート
    • Cisco ブロードバンド ワイヤレス ゲートウェイ ベースの Cisco 7301 ルータ

Cisco ブロードバンド ワイヤレス ゲートウェイの堅牢なアプローチはすでに多くの実績があり、モバイル空間における次のようなアプリケーションのサポートに使用されています。

  • 2GPP、3GPP、4GPP
  • Cisco Mobile Wireless Transport Manager
  • Cisco AAA

構成およびパフォーマンス

SAMI(Cisco 7600 シリーズと共に使用)

  • モジュールあたりのベース ステーション/セクター数:最大 500
  • モジュールあたりの加入者数
    • 最大 100,000(接続)
    • 最大 30,000(アクティブ)
  • WiMAX CPE(顧客宅内機器)デバイスあたり 4 つの双方向サービス フロー
    • 最大 400,000(接続)
    • 最大 120,000(アクティブ)
  • Cisco 7600 シリーズ ルータ 1 台に最大 9 個の Cisco ブロードバンド ワイヤレス ゲートウェイをインストール可能
  • 最大 5 Gbps

Cisco 7301 ルータ

  • モジュールあたりのベース ステーション/セクター数:最大 50
  • モジュールあたりの加入者数
    • 最大 5,000(接続)
    • 最大 1,000(アクティブ)
  • WiMAX CPE デバイスあたり 4 つの双方向サービス フロー
    • 最大 20,000(接続)
    • 最大 4,000(アクティブ)
  • 最大 200 Mbps

Cisco 7600 シリーズ プラットフォームの要件

  • Cisco 7600 シリーズシャーシ
  • Cisco ブロードバンド ワイヤレス ゲートウェイの機能を SAMI サービス モジュール上でサポート
  • サポートされるスーパーバイザ エンジン:Cisco 7600 シリーズ Supervisor Engine 720-3BXL(出荷開始時)
  • 単一または冗長のスーパーバイザ エンジン構成が可能
  • シャーシ上の他のカード(サービス モジュールやネットワーク モジュールなど)に対する制約:なし

Cisco Mobile Wireless Transport Manager

Cisco Mobile Wireless Transport Manager(MWTM)は、Cisco ブロードバンド ワイヤレス ゲートウェイ ソリューションの監視および管理を行うためのソフトウェアです。Cisco MWTM は、モバイル事業者の要素管理に必要な機能を備えています。また、モバイル事業者が第 1 世代の固定専用線ネットワークから統合型の IP ベース インフラストラクチャに移行する際の、障害検知、パフォーマンス、構成、およびトラブルシューティングが可能です。

機能

  • Cisco 7600 シリーズおよび Cisco7301 の Cisco ブロードバンド ワイヤレス ゲートウェイをサポート
  • イベント監視
  • ウィザード ベースのプロビジョニング
  • パフォーマンス レポート
  • 自動検出
  • トラブルシューティング
  • OSS 統合
  • セキュリティ
  • クライアント/サーバ アーキテクチャ

Cisco AAA

Cisco Access Registrar® は、サービス プロバイダー市場向け Cisco RADIUS AAA サーバのフラッグシップ製品です。この製品は、WiMAX で使用される認証方式である Extensible Authentication Protocol(EAP)をサポートします。AAA 情報の集中管理が可能になり、プロビジョニングおよび管理が単純化されるため、サービス プロバイダーのアクセス サービス展開に役立ちます。標準ベースの RADIUS およびプロキシ RADIUS サーバとして、高いパフォーマンスを実現し、拡張が可能で、外部のデータ ストアやシステムと統合できるように設計されています。Cisco Access Registrar はすでに数多くのサービス プロバイダーによって幅広く展開されており、モバイル ワイヤレス、パブリック WLAN、ブロードバンド、ダイヤル、および VoIP の各サービスのためのパフォーマンスと拡張性に優れた AAA サーバを求めるサービス プロバイダーの要望に応えています。Cisco Access Registrar 4.1 では多数の機能強化が行われており、Cisco Access Registrar をすでに使用しているユーザと、これから使用するユーザのどちらにとっても多大な利点があります。

Cisco Network Registrar

Cisco Network Registrar® は、IP アドレスの管理のためのアプリケーションです。DNS(Domain Name System)および DHCP のサービス管理の負担を軽減するように作られています。Cisco Network Registrar には標準準拠の DNS サーバが組み込まれているため、増分ゾーン転送のサポートや、動的アップデートと通知などの高度な機能を実行できます。DNS サービスのセキュリティを確保するために、Cisco Network Registrar ではトランザクション署名(TSIG)がサポートされており、DNS ゾーン転送および更新の要求の認証が行われます。Cisco Network Registrar の DHCP サーバは、冗長 DHCP サーバを使用した DHCP セーフ フェールオーバー、動的 DNS 更新、および LDAPv3 を使用したディレクトリ サービスとの統合が可能です。さらに、Cisco IOS デバイスとの緊密な統合によって、シスコ ネットワーク ソリューションの価値が一段と高まります。スケーラビリティに優れ、インテリジェント機能を多数備えた Cisco Network Registrar は、サービス プロバイダーによる迅速な開始を支援します。また、ポリシーベースによる IP アドレス割り当てが可能になると共に、ビジネスの拡大に合わせたネットワークの成長にも対応できるという利点があります。

発注情報

表 1 に、Cisco ブロードバンド ワイヤレス ゲートウェイのソフトウェア ライセンスおよび SAMI ハードウェアの製品番号を示します。ソフトウェア ライセンスをご購入いただくと、該当するリリースの機能を無制限に使用できます。接続加入者の数はあらかじめ定められていますが、ハードウェアのリソース キャパシティやトラフィック ミックスによって制限される場合があります。Cisco ブロードバンド ワイヤレス ゲートウェイ加入者ライセンスをご購入いただくと、接続加入者数を 10,000 名単位で増やすことができます。

表 1 Cisco ブロードバンド ワイヤレス ゲートウェイの発注情報(Cisco 7600 シリーズ ルータ用)

製品番号 説明
SAMI モジュール
WS-SVC-SAMI-BB-K9 Service Application Module for IP、6 × PPC w/1 GB(Cryto)
WS-SVC-SAMI-BB-K9= Service Application Module for IP、6 × PPC w/ 1 GB、スペア(Cryto)
ソフトウェア ライセンス
SSAA10K9-12415XL SAMI BWG ソフトウェア ライセンス リリース 1.0 Crypto - RTU(使用権)
SSAA10K9-12415XL= SAMI BWG ソフトウェア ライセンス リリース 1.0 Crypto - RTU(スペア)
FL-SB-10K-SUB Cisco BWG 10,000 接続加入者 SAMI
FL-SB-10K-SUB= Cisco BWG 10,000 接続加入者 SAMI(スペア)


表 2 に、Cisco ブロードバンド ワイヤレス ゲートウェイのソフトウェア ライセンスおよび Cisco 7301 ハードウェアの製品番号を示します。ソフトウェア ライセンスをご購入いただくと、該当するリリースの機能を無制限に使用できます。接続加入者数は最大 5,000 名ですが、ハードウェアのリソース キャパシティやトラフィック ミックスによって制限される場合があります。

表 2 Cisco ブロードバンド ワイヤレス ゲートウェイの発注情報(Cisco 7301 ルータ用)

製品番号 説明
Cisco 7301 シリーズ
CISCO7301 Cisco 7301 シャーシ、256 MB メモリ、A/C 電源、64 MB フラッシュ
ソフトウェア ライセンス
S73A10-12415XL 7301 BWG ソフトウェア ライセンス リリース 1.0 Crypto - 接続加入者数 5,000
S73A10-12415XL= 7301 BWG ソフトウェア ライセンス リリース 1.0 Crypto - 接続加入者数 5,000(スペア)


サービスおよびサポート

シスコは、お客様の成功を支援する幅広いサービス プログラムを用意しています。これらのサービスは、スタッフ、プロセス、ツールをそれぞれに組み合わせて提供され、お客様から高い評価を受けています。シスコは、お客様のネットワークへの投資を最大限に活用し、ネットワーク運用を最適化すると共に、最新アプリケーションに対応できるようにネットワークを整備し、よりインテリジェントなネットワークを構築することによって、お客様の事業拡大を支援しています。シスコ サービスの詳細については、「 シスコ テクニカル サポート 」または「 シスコ サポート プログラム 」を参照してください。

関連情報

SAMI の詳細については、SAMI データ シート(英語)(http://www.cisco.com/en/US/prod/collateral/routers/ps368/product_data_sheet0900aecd8067f164.html)を参照してください。
Cisco Mobile Wireless Transport Manager の詳細については、www.cisco.com/go/mwtm (英語)を参照してください。
Cisco AAA および Cisco Network Registrar の詳細については、http://www.cisco.com/web/JP/product/hs/netmgt/accreg/index.html および http://www.cisco.com/web/JP/product/hs/netmgt/nreg/index.html をそれぞれ参照してください。
シスコ モバイル ワイヤレス製品およびソリューションの詳細については、www.cisco.com/jp/go/mobile/ を参照してください。
Mobile Wireless Center for Cisco Service Exchange Framework の詳細については、www.cisco.com/en/US/products/hw/wireless/index.html (英語)を参照してください。
