Cisco ME 6524 イーサネットスイッチ

シスコシステムズは、次世代のキャリアイーサネットネットワークの要件に基づき、新たなボックスタイプスイッチ Cisco® ME 6524 イーサネットスイッチを開発しました。業界をリードする Cisco Catalyst® 6500 の革新的なテクノロジーをベースに開発されたこのスイッチは、パフォーマンス、信頼性、および Quality of Service（QoS; サービス品質）といったトリプルプレイサービスに関する厳しい要件をコスト効率よく実現します。また、Ethernet-to-the-Home（EttH）、Ethernet-to-the-Business（EttB）、および DSLAM アグリゲーションなどのエリアに配備することで、トリプルプレイや VPN などの高付加価値サービスを提供します。Cisco ME 6524 は、省スペース、省電力の 1.5 RU サイズのコンパクトなスイッチながら、最先端の Multiprotocol Label Switching（MPLS; マルチプロトコルラベルスイッチング）、QoS、マルチキャスト、および IPv6 機能を実装しています。ファイバと銅線のどちらについても、スケーラブルかつ豊富なサービスを備えたギガビットイーサネットアクセスを実現できます。

Cisco ME 6524 は、Policy Feature Card 3C（PFC3C; ポリシーフィーチャカード 3C）と Multilayer Switch Feature Card 2A（MSFC2A; マルチレイヤスイッチフィーチャカード 2A）を標準搭載しており、シスコのハイエンドスイッチ Catalyst 6500 シリーズが有する革新技術をサービスプロバイダーのアクセスネットワークにまで拡張します。PFC3C によって提供されるハードウェアベースの MAC 学習機能については、PFC3B や PFC3BXL と比較して、MAC アドレステーブル容量が 50% 増加します。ポートベースおよび VLAN ベースの Access Control List（ACL; アクセス制御リスト）、CPU レートリミッタ、ポートセキュリティ、プライベート VLAN、Dynamic Host Configuration Protocol（DHCP）スヌーピング、IEEE 802.1x などの機能を通じて、ネットワークリソースを保護したり、加入者へのアクセス権付与をインテリジェントにコントロールすることができ、セキュリティが強化されます。これらのセキュリティ機能はハードウェアベースで提供され、トラフィックレベルが増加しても、システムパフォーマンスを損なうことなく同時に使用できます。

さらに、PFC3C は、ネットワークエッジでトリプルプレイ配信を最適化する Internet Group Management Protocol Version 3（IGMPv3）、Protocol Independent Multicast（PIM）、PIM Sparse Mode（PIM-SM）、PIM Source Specific Multicast（PIM-SSM）、PIM スヌーピングなどのプロトコルに対応しており、スケーラブルなマルチキャストサービスの提供が可能になります。

Cisco ME 6524 は MPLS および IPv6 もサポートしており、レイヤ 2 およびレイヤ 3 VPN サービスの統合への適用も実現できます。

製品概要

Cisco ME 6524 には次の 2 つのモデルがあります。

ギガビットイーサネット Small Form-Factor Pluggable（SFP）ダウンリンク× 24、およびギガビットイーサネット SFP アップリンク× 8 を提供するモデル（製品番号 ME-C6524GS-8S、図 1 を参照）

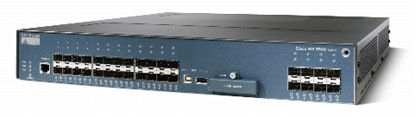

図 1 ギガビットイーサネット SFP ダウンリンク× 24 を提供する Cisco ME 6524

イーサネット 10/100/1000 ダウンリンク× 24、およびギガビットイーサネット SFP アップリンク× 8 を提供するモデル（製品番号 ME-C6524GT-8S、図 2 を参照）

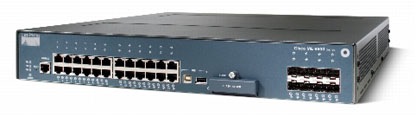

図 2 イーサネット 10/100/1000 ダウンリンク× 24 を提供する Cisco ME 6524

仕様

省スペース、省電力のイーサネットアクセススイッチ Cisco ME 6524 の仕様は次のとおりです。

1.5 RU ラックスペース
寸法：高さ 6.7 ×幅 44.3 ×奥行 48.3 cm（2.625 × 17.45 × 19 インチ）
400 W DC 電源装置

Cisco ME 6524 は PFC3C を標準搭載しており、Cisco Catalyst 6500 Supervisor Engine 720 および Supervisor Engine 32 と一貫性のあるアーキテクチャと機能を提供できます。

表 1 に Cisco ME 6524 の主な機能を、表 2 に発注情報を示します。

表 1 Cisco ME 6524 の主な機能

テクノロジー	機能
レイヤ 2 スイッチング	IEEE 802.1Q IEEE 802.1D/802.1w/802.1s Port Aggregation Protocol（PAgP）/IEEE 802.3ad IEEE 802.1Q トンネリング Layer 2 Tunneling Protocol（L2TP; レイヤ 2 トンネリングプロトコル） Flexlink IEEE 802.3x VLAN 変換 Cisco Discovery Protocol VLAN Trunking Protocol（VTP） Unidirectional Link Detection（UDLD; 単一方向リンク検出）
IPv4 ルーティング	静的ルーティング Open Shortest Path First（OSPF） Enhanced Interior Group Routing Protocol（EIGRP） Intermediate System-to-Intermediate System（IS-IS）プロトコル Border Gateway Protocol Version 4（BGPv4） Hot Standby Router Protocol（HSRP） Virtual Router Redundancy Protocol（VRRP） Gateway Load Balancing Protocol（GLBP） OSPF および IS-IS 用 Bidirectional Forwarding Detection（BFD）
セキュリティ	アクセス時のポートセキュリティ、802.1Q トランク、および 802.1Q トンネリングポート IEEE 802.1x プライベート VLAN VLAN 単位の MAC 制限コントロールプレーンポリシングハードウェアベースのレートリミッタユニキャストフラッディングブロッキングストーム制御 Dynamic Host Configuration Protocol（DHCP）スヌーピング DHCP Option 82 Dynamic ARP Inspection VLAN ベースおよびポートベースの ACL
マルチキャスト	IGMP v1、v2、v3 IGMP スヌーピング PIM、PIM-SM、PIM-SSM PIM スヌーピング双方向 PIM
QoS	入力ポリシング（ポート単位、VLAN 単位、ポート単位 + VLAN 単位） Shaped Round Robin（SRR; シェイプドラウンドロビン）および Deficit Weighted Round Robin（DWRR）スケジューリング DSCP 透過性 Class of Service（CoS; サービスクラス）変異
MPLS	Ethernet over MPLS（VC Type 4 および VC Type 5） MPLS VPN Label Distribution Protocol（LDP） Traffic Engineering for OSPF（OSPF-TE）および IS-IS（ISIS-TE） MPLS TE Fast Reroute（FRR）
IPv6	ネイティブ IPv6 Routing Information Protocol next generation（RIPng）、MP-BGP4、OSPFv3 IPv6 over IPv4 トンネル Internet Control Message Protocol version 6（ICMPv6） IPv6 HSRP、IPv6 VRRP、IPv6 GLBP 設定済みの自動 Generic Routing Encapsulation（GRE; 総称ルーティングカプセル化）、6to4、ISATAP トンネル IPv6 QoS PIM-SM および PIM-SSM SNMP over IPv6

発注情報

表 2 Cisco ME 6524 の製品番号およびソフトウェアイメージ

製品番号	説明
Cisco ME 6524
ME-C6524GS-8S	ギガビットイーサネット SFP インターフェイス× 24 + ギガビットイーサネット SFP アップリンク× 8、ファントレイ× 1
ME-C6524GT-8S	イーサネット 10/100/1000 インターフェイス× 24 + ギガビットイーサネット SFP アップリンク× 8、ファントレイ× 1
Cisco ME 6524 の電源装置
PWR-400W-DC=	Cisco ME 6524 用 400 W DC 電源装置
Cisco ME 6524 のメモリオプション
MEM-XCEF720-256M	Cisco ME 6524 スイッチプロセッサのデフォルトメモリ
MEM-XCEF720-512M	512 MB のメモリアップグレードオプション、Cisco ME 6524 のスイッチプロセッサ用
MEM-XCEF720-1GB	1 GB のメモリアップグレードオプション、Cisco ME 6524 のスイッチプロセッサ用
MEM-MSFC3-512MB	Cisco ME 6524 ルータプロセッサのデフォルトメモリ
MEM-MSFC3-1GB	1 GB のメモリアップグレードオプション、Cisco ME 6524 のルータプロセッサ用
MEM-C6K-CPTFL512M	オプションの 512 MB の外部コンパクトフラッシュメモリ
ソフトウェアイメージ
S523ISL-12218ZU	Cisco ME 6524 IOS IP Services LAN Only レイヤ 2 フィーチャセットレイヤ 3 IPv4 サービス包括的なマルチキャストソリューション高度な QoS 高度なセキュリティソリューション
S523ISK9L-12218ZU	Cisco ME 6524 IOS IP Services SSH LAN Only Cisco ME 6524 IOS IP Services イメージと同じ機能
S523AIK9L-12218ZU	Cisco ME 6524 IOS Advanced IP Services Cisco ME 6524 IOS IP Services イメージと同じ機能 PLUS レイヤ 3 IPv6 サービス高度な MPLS フィーチャセット
