Cisco Catalyst 4500 シリーズ スイッチ

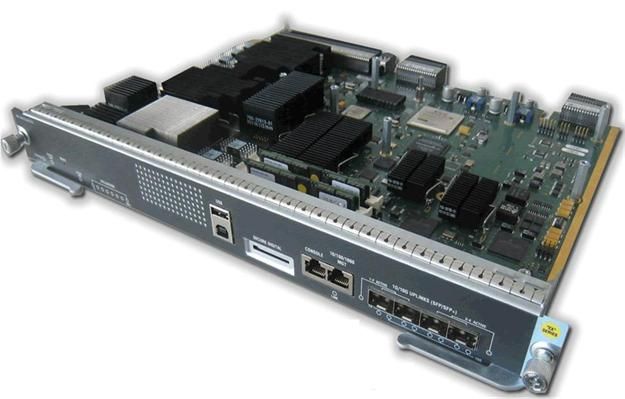

Cisco® Catalyst® 4500 Supervisor Engine 7-E は、最大 848 Gbps のシステム パフォーマンスを実現し、主要なワイヤリング クローゼット、価格性能比を重視する企業バックボーン、サービスプロバイダーのアグリゲーションやアクセスといったネットワークの設置場所に最適化されています。高いパフォーマンスを提供するとともに、Supervisor 7-E は、次の機能によって、卓越したスケーラブルなボーダレス ネットワーク サービスを実現します。

• システム パフォーマンス：ノンブロッキングの 48 G/スロット、4 つの 1/10 ギガビット イーサネット（GE）アップリンクによる、848 Gbps のシステム パフォーマンス
• PoE/PoEP ポート密度：最大 10/100/1000 PoE ポート 384 個
• 10GE ポート密度：10GE ポート 100 個
• ボーダレス ネットワーク サービスの実現：
  • PoE/PoEP、In Service Software Upgrade（ISSU）、および柔軟な QoS（ポートあたり 8 キュー）機能により、音声、ビデオ、データの各種アプリケーション向けに最適化
  • 豊富なレイヤ 2/3/4 情報（MAC、VLAN、TCP Flags）に基づくFlexible NetFlow（FnF）による、アプリケーション可視性、マルウェア、トラフィック異常検出を内蔵
  • 復元力の向上：NonStop Forwarding/Stateful Switchover（NSF/SSO; ノンストップ フォワーディング/ステートフル スイッチオーバー）や、トラフィックの中断を 10 ms 未満に抑える ISSU といったフルシステムの冗長機能による、コラボレーションやミッションクリティカルなアプリケーションに必要な「中断されることのないユーザー エクスペリエンス」を提供
  • 内蔵された IP SLA 機能による、統合トラフィック生成およびモニタリング
  • Cisco TrustSec（豊富な 802.1x の機能セット）および 802.1ae Linksec 暗号化対応による、機密性を備えた一貫したユーザ セキュリティ
  • Cisco Catalyst 統合セキュリティ ツールキット、コントロール プレーン ポリシング、およびユニキャスト RPF により、中間者（man in the middle）攻撃や DoS（サービス拒絶）攻撃から保護
  • Cisco EnergyWise アーキテクチャにより、PoE、PC デバイスの消費電力を 30 〜 40% 削減
  • Embedded Event Manager（EEM）および Cisco Smart Call Home による内蔵スクリプティング機能など、内蔵のオートメーション ツールにより、運用コストを削減
  • AutoQOS、Smartports によるプラグ アンド プレイのコンフィギュレーション
  • タイプ A の USB および SD カードにより、外部ストレージをサポート
  • ネットワーク セグメンテーション（VRF テクノロジー）により、仮想化を実現
  • ユニキャストとマルチキャストの両方のトラフィックの遅延を 5 usec 未満に抑制

Cisco Catalyst 4500 Supervisor Engine 6-E は、24 G/スロットで、320 Gbps のシステムを実現し、高密度アクセス レイヤおよびコラプスト コア/ディストリビューションの展開に最適な以下の機能を提供します。

• システム パフォーマンス：24 G/スロット、2 つの 10G アップリンクによる、320 Gbps のシステム パフォーマンス
• PoE/PoEP ポート密度：最大 10/100/1000 PoE ポート 384 個
• 1G/10G ポート密度：10G ポート 30 個、1G ポート 138 個
• ハードウェアに内蔵された QoS、セキュリティ、および IPv6 により、スケーラブルなレイヤ 2 およびルーテッド アクセスの展開をサポート
• TwinGig モジュールにより、2 本の 10 GE または 4 本の GE という柔軟性の高いアップリンクを提供
• コラプスト コア/ディストリビューションの展開に向け、6 ポートの 10 GE と 24 ポートの 1GE の両方のラインカードをサポート
• ラインカードの下位互換性により、最大限の投資保護を提供

詳細については、Supervisor 6-E のデータ シートを参照してください。

• システム パフォーマンス：24 G/スロット、2 つの 10G アップリンクによる、280 Gbps のシステム パフォーマンス
• PoE/PoEP ポート密度：最大 10/100/1000 PoE ポート 240 個
• 1G/10G ポート密度：10G ポート 18 個、1G ポート 120 個
• ハードウェアに内蔵された QoS、セキュリティ、および IPv6 により、スケーラブルなレイヤ 2 およびルーテッド アクセスの展開をサポート
• 2 本の 10 GE または 4 本の GE のアップリンク（TwinGig モジュールにより実現）
• 6 ポートの 10 GE ラインカードをサポート
• ラインカードの下位互換性により、最大限の投資保護を提供

詳細については、Supervisor 6L-E のデータ シート [英語] を参照してください。

• システム パフォーマンス：6 G/スロット、2 つの 10GE および 4 本の GE アップリンクによる、136 Gbps のシステム パフォーマンス
• PoE/PoEP ポート密度：最大 10/100/1000 PoE ポート 384 個
• 最大 32,000 の QoS エントリにより、インテリジェントな QoS と高度なトラフィック管理をサポート
• 85,000 の NetFlow エントリにより、レイヤ 2/3 サービスを提供
• 2 イングレスと 4 イーグレスの SPAN セッションをサポート

詳細については、Supervisor V-10GE のデータ シートを参照してください。

320 Gbps

最大 384 アクセス

最大 4 GE アップリンク

最大 384 アクセス

最大 4 GE アップリンク

最大 240 アクセス

最大 4 GE アップリンク

IPv4 に対し 128 K

IPv6 に対し 64 K

レイヤ 2 に対し 16 K

IPv4 に対し 128 K

IPv6 に対し 64 K

レイヤ 2 に対し 16 K

IPv4 に対し 128 K

IPv6 に対し 64 K

レイヤ 2 に対し 16 K
