データ シートCisco Catalyst 3750 シリーズ スイッチCisco® Catalyst® 3750 シリーズ スイッチは、業界随一の使いやすさと高い耐障害性を備え、LAN の動作効率を向上させる革新的なスタッカブル スイッチです（図 1 〜 4）。この製品シリーズは Cisco StackWise™ テクノロジーの 32 Gbps のスタック相互接続を特徴とし、統合された耐障害性の高いスイッチング システムを 1 つのスイッチだけで構築できます。
図 1 Cisco Catalyst 3750 シリーズ スイッチ 10/100 および 10/100/1000 のアクセスと集約
図 2 Cisco Catalyst 3750-24PS および Cisco Catalyst 3750-48PS スイッチ（IEEE 802.3af 電源搭載）
図 3 Cisco Catalyst 3750G-16TD スイッチ
図 4 Cisco Catalyst 3750G-48TS スイッチ、Cisco Catalyst 3750G-48PS スイッチ（IEEE 802.3af 電源搭載）、Cisco Catalyst 3750G-24TS-1U スイッチ、および Cisco Catalyst 3750G-24PS スイッチ（IEEE 802.3af 電源搭載） 製品の概要Cisco Catalyst 3750 シリーズは、中規模の組織や大企業のブランチ オフィス向けとして、構成の柔軟性、統合ネットワーク パターンのサポート、およびインテリジェント ネットワーク サービス構成の自動化という機能を備え、統合型アプリケーションの展開を容易にし、変化するビジネス ニーズに対応します。またこのシリーズは高密度ギガビット イーサネットの展開用に最適化されており、アクセス、集約、または小規模ネットワークのバックボーン接続の要件を満たすさまざまなスイッチが用意されています。 構成Cisco Catalyst 3750 シリーズには次のような構成があります。
Cisco Catalyst 3750 シリーズは、IP Base イメージまたは IP Services イメージを利用できます。IP Base イメージ フィーチャ セットには、高度な Quality Of Service（QoS）、レート制限、Access Control List（ACL; アクセス コントロール リスト）、スタティック ルーティング、Routing Information Protocol（RIP）、および EIGRP スタブ ルーティングなどの機能が含まれます。IP Services イメージは、高度なハードウェアベースの IPv6 やマルチキャスト ルーティングなど、さらに豊富なエンタープライズクラスの機能を備えています。 Cisco StackWise テクノロジーによるスタッキングが実現する耐障害性 Cisco StackWise テクノロジーはギガビット イーサネットに最適なスタッキング アーキテクチャです。このテクノロジーは、一定したパフォーマンスを保ちながら、追加、削除、再配置に対応するように設計されています。Cisco StackWise テクノロジーは、特別なスタック相互接続ケーブルとスタッキング ソフトウェアを使用して、最大 9 台のスイッチを 1 つの論理ユニットとして統合します。スタックには、Cisco Catalyst 3750 および Cisco Catalyst 3750-E シリーズ スイッチを任意の組み合せで使用できます。スタックは単一のスイッチング ユニットとして動作し、メンバ スイッチの中から選んだマスター スイッチを使用して管理します。マスター スイッチは、すべてのスイッチング テーブルおよびオプションのルーティング テーブルを自動的に作成して更新します。稼動中のスタックで新規メンバを追加したり、既存メンバを取り外したりする場合でも、サービスを中断する必要はありません。 Cisco EnergyWise テクノロジー Cisco EnergyWise は Cisco Catalyst 3750 スイッチに追加された革新的なアーキテクチャです。企業インフラストラクチャ全体の電力消費量を削減することにより企業全体の持続可能性を推進します。また、各国でのインフラストラクチャ構築で発生する世界的な温室効果ガス排出量の 50% を超える部分に影響を及ぼし、これは IT 業界の排出量である 2% をはるかに上回る効果です。企業は Cisco EnergyWise によってネットワーク インフラストラクチャとネットワーク接続デバイスの電力消費量の測定が可能になるため、特定のポリシーに従って電力消費を管理できるようになります。この結果消費電力が削減され、コストの節約が強化されます。電源を必要とするすべてのデバイスでこの効果を実現できる可能性があります。 EnergyWise はきわめてインテリジェントなネットワークベースのアプローチにより、ネットワーク デバイスとエンドポイント間の電力消費量を測定および制御するメッセージを送信します。ネットワークを利用することによって、Cisco EnergyWise で管理可能なネットワーク上のデバイスを検出し、それらの電力消費量を監視し、ビジネス ルールに従って消費電力を削減する処理を実施します。EnergyWise では独自のドメインネーミング システムを採用し、多くのデバイス セットの情報を照会してまとめます。これによって、従来のネットワーク管理機能に比べてシンプルになります。Cisco EnergyWise の管理インターフェイスでは、ネットワークをユニファイド ファブリックとして使用し、設備およびネットワーク管理アプリケーションでエンドポイントが相互に通信できます。管理インターフェイスでは、標準の SNMP または SSL を使用して、シスコとサードパーティの管理システムを統合します。 Cisco EnergyWise によって、ネットワークがあらゆるデバイスの電力消費の情報を収集、管理し、電力消費を削減する電源コントロール プレーンのプラットフォームとしての機能を担います。この結果、全社での電力供給が最適化され、電力コストを削減することができます。 主な機能と利点使いやすさ：「プラグアンドプレイ」構成 稼動中のスタックは、管理と設定を自動的に実行します。スイッチが追加または削除されると、マスター スイッチは自動的に、スタック上で稼動している Cisco IOS® ソフトウェア リビジョンを新しいスイッチにロードし、グローバル コンフィギュレーション パラメータをロードして、すべてのルーティング テーブルを更新して変更を反映します。アップグレードはスタックの全メンバに対して例外なく同時に適用されます。 Cisco Catalyst 3750 シリーズでは、最大 9 台のスイッチをスタック接続して、合計で 468 のイーサネットまたは PoE 10/100 ポート、または 468 の イーサネット 10/100/1000 ポートまたは PoE 10/100/1000 ポート、または 9 の 10 ギガビット イーサネット ポートを 1 つの論理ユニットとして構成できます。Cisco Catalyst 3750-E シリーズ スイッチをスタック接続することで、別のポートの組み合せも構成できます。ネットワークのニーズに応じて、個々の 10/100、10/100/1000、および 10 ギガビット イーサネット ユニットを任意に組み合せられます。 運用コストの削減による投資回収率の向上 自動の Cisco IOS ソフトウェア バージョン チェック機能とグローバル コンフィギュレーション パラメータのロードによって、第一段階の運用時間短縮を実現できます。第二段階として、障害の発生時にもさらなる時間短縮が実現します。既存のスイッチ スタックから問題が発生したスイッチを取り外し、別のスイッチで置き換えると、マスター スイッチではメンテナンスによる停止と認識され、ユーザが操作することなく、以前のスイッチに設定されていたポートレベルの構成が自動的にリロードされます。この機能を利用して、IT マネージャはリモート サイトのローカル ユーザにメンテナンス タスクの実行を指示できるため、コストがかかる技術者を数分の作業のために出張させる必要はなくなります。その結果、数十万円単位の運用費用を節約できます。 互換性のあるスイッチ タイプ：ネットワークの拡張時に購入 スタックには、Cisco Catalyst 3750 スイッチと Cisco Catalyst 3750-E スイッチを任意に組み合せて使用できます。10/100 ポート、10/100/1000 ポート、PoE、およびワイヤリング クローゼット集約機能を組み合せる必要がある場合、アクセス環境を徐々に構築して、必要になったときに購入できます。アップリンク容量を増やす必要がある場合、10 ギガビット イーサネット バージョンをスタックに追加して帯域幅を簡単にアップグレードできます。また、お使いのギガビット イーサネット リンクを既存のファイバ上の 10 ギガビット イーサネットでアップグレードできます。 統合されたワイヤレス LAN コントローラ Cisco Catalyst 3750G Integrated Wireless LAN Controller は、ワイヤレス LAN コントローラ機能を Cisco Catalyst 3750G シリーズ スイッチに統合するもので、運用効率の改善と WAN セキュリティおよびモビリティを実現し、ビジネスに不可欠のワイヤレス LAN を手軽に活用できます。Cisco Catalyst 3750G Integrated Wireless LAN Controller には、中央集中型のセキュリティ ポリシー、ワイヤレス侵入防御システム（IPS）、受賞実績のある RF 管理、QoS、および WLAN 対応のレイヤ 3 の高速セキュア ローミングという機能があります。Cisco Unified Wireless Network のコア コンポーネントである Cisco Catalyst 3750G Integrated Wireless LAN Controller には、ネットワーク管理者が社内のワイヤレス ネットワークを、従来の有線ネットワークと同様の簡単さで拡張および管理するために必要なコントロール、セキュリティ、冗長性、および信頼性が備わっています。 可用性：レイヤ 2 およびレイヤ 3 の中断のないパフォーマンス Cisco Catalyst 3750 シリーズはスタッカブル スイッチの可用性を向上させます。各スイッチはマスター コントローラとフォワーディング プロセッサのいずれとしても動作します。スタック内のいずれのスイッチもマスターとして動作させることができ、1:N のスキームによるネットワーク制御で可用性を実現します。1 つのユニットで万一障害が発生した場合、その他すべてのユニットは継続してトラフィックを転送し、動作を維持します。 スマート マルチキャスト：統合型ネットワークにおける効率の新段階 Cisco Catalyst 3750 シリーズには Cisco StackWise テクノロジーが搭載され、ビデオなどのマルチキャスト アプリケーションの効率性を高めます。各データ パケットはバックプレーンで一度だけ処理されるため、より多くのデータ ストリームにも効率的に対応できます。 スタック全体にわたるワイヤスピードの優れた QoS Cisco Catalyst 3750-E および 3750 シリーズは、ギガビット イーサネットおよび 10 ギガビット イーサネットの速度で動作します。通常のネットワーク速度の 10 倍でも、すべてのデータ通信がスムーズに行われる高度なサービスを提供します。マーキング、分類、およびスケジューリングのメカニズムを備え、データ、音声、およびビデオ トラフィックのいずれもワイヤスピードクラスで利用できる最高のパフォーマンスを実現します。 ネットワーク セキュリティ：アクセス環境の詳細なコントロール Cisco Catalyst 3750 シリーズでは、ACL、認証、ポートレベルのセキュリティ、802.1x および拡張機能を使用した ID ベースのネットワーク サービスなど、接続およびアクセス コントロールに必要な包括的なセキュリティ フィーチャ セットがサポートされます。この包括的な機能によって、外部からの攻撃を防ぐだけでなく、現在のビジネス環境で最も懸念される「man-in-the-middle」攻撃を防ぐこともできます。 単一 IP の使用：複数のスイッチを 1 つのアドレスで管理 Cisco Catalyst 3750 シリーズの各スタックは単一のオブジェクトとして管理され、1 つの IP アドレスを持ちます。単一 IP 管理は、障害検出、VLAN の作成および変更、ネットワーク セキュリティ、QoS コントロールなどのアクティビティのためにサポートされています。 大型のフレーム：処理データ量の多いアプリケーションへの対応 Cisco Catalyst 3750 シリーズは、サイズが大きなフレームを必要とする高度なデータおよびビデオ アプリケーション向けに、10/100/1000 構成でジャンボ フレームをサポートしています。すべての Cisco Catalyst 3750-E シリーズ スイッチ モデルもジャンボ フレームをサポートしています。 IPv6 のサポート Cisco Catalyst 3750 シリーズはハードウェアでの IPv6 ルーティングを最大のパフォーマンスでサポートしています。ネットワーク デバイスの成長、および大規模なアドレッシングと高度なセキュリティの重要度の高まりに合わせて、Cisco Catalyst 3750 シリーズは今後も対応を続けます。 標準 PoE のサポート：IP 通信の適切な追加 Cisco Catalyst 3750 および 3750G PoE モデルは、Cisco IP Phone および Cisco Aironet® のワイヤレス LAN（WLAN）アクセス ポイントだけでなく、すべての IEEE 802.3af 準拠のエンド デバイスをサポートしています。Cisco Catalyst 3750 および 3750G 24 ポート バージョンは、最大電力の 15.4W で 24 の PoE ポートを同時にサポートし、受電装置への電源を最大限供給します。48 ポート バージョンは、15.4W で 24 ポート、7.7W で 48 ポート、または 15.4 〜 7.7W の任意の組み合せをサポートするために必要な電力を供給できます。 10 ギガビット イーサネットのサポート：ギガビット イーサネット展開に対応するアップリンク帯域幅の拡大 ネットワーク マネージャは Cisco Catalyst 3750 シリーズを使用して、ワイヤリング クローゼットまたはグリッド クラスタに IEEE 802.3ae 準拠の 10 ギガビット イーサネットを追加接続できるため、ギガビット イーサネット ネットワークの推進と強化を加速できます。そのため、既存のファイバ設備を使用し、アップリンクの帯域幅容量をスイッチング スタックに追加し、アプリケーションとユーザに高性能な機能を提供する場合に投資を保護できます。Cisco Catalyst 3750-E シリーズは、さらに多様な 10 ギガビット イーサネット ポート構成のスイッチを提供しています。 管理オプション Cisco Catalyst 3750 シリーズ（図 5）は、詳細な構成に対応する高度なコマンドライン インターフェイス（CLI）と Cisco Network Assistant ソフトウェアを提供しています。このソフトウェアは Web ベース ツールで、プリセットのテンプレートに基づいた簡単な構成が可能です。さらに、CiscoWorks はネットワーク全体の管理のために Cisco Catalyst 3750 シリーズをサポートしています。表 1 に、Cisco Catalyst 3750 シリーズの機能と利点を示します。

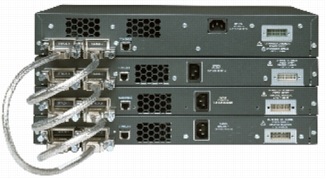

図 5 Cisco Catalyst 3750 シリーズ スイッチ 表 1 機能と利点
製品仕様表 2 に、Cisco Catalyst 3750 シリーズの製品仕様を示します。 表 2 説明と仕様
表 3 電力仕様
注： 免責事項：すべての電力消費量は、制御されたラボ条件下で測定された数値であり、概算値として提供しています。 電源のワット数定格は実際の消費電力を示していません。定格はその電源で供給可能な最大電力を示します。定格は設備の容量計画に使用できます。PoE スイッチの場合、PoE 負荷の大部分がエンドポイントで消費されるため、冷却要件は実際の電力消費よりも少なくなります。 PoE 非対応の電力消費 スループット 100% 時のスイッチの消費電力 この数値は、通常の条件下で一般的なスイッチによって消費される電力を示します。通常の条件とは、気温 25°C、気圧 860 〜 1060 mbar、および相対湿度 30 〜 75% を示します。一般的に、このような電力消費が確認されるのは、スイッチおよびアップリンクで 64 バイト パケット全体で 100% のトラフィック負荷が発生したときだけです。 スループット 5% 時のスイッチの消費電力 この数値は、通常の条件下で一般的なスイッチによって消費される電力を示します。通常の条件とは、気温 25°C、気圧 860 〜 1060 mbar、および相対湿度 30 〜 75% を示します。この数値は、スイッチとアップリンクに対する 5% のトラフィック負荷を示します。 PoE 電力消費 スループット 100% 時のスイッチの消費電力（PoE 負荷なし） この数値は、通常の条件下で一般的なスイッチによって消費される電力を示します。通常の条件とは、気温 25°C、気圧 860 〜 1060 mbar、および相対湿度 30 〜 75% を示します。一般的に、このような電力消費が確認されるのは、スイッチとアップリンクに PoE 負荷がない状態で、64 バイト パケット全体で 100% のトラフィック負荷が発生したときだけです。 測定スループット 5% 時のスイッチの消費電力（PoE 負荷なし） この数値は、通常の条件下で一般的なスイッチによって消費される電力を示します。通常の条件とは、気温 25°C、気圧 860 〜 1060 mbar、および相対湿度 30 〜 75% を示します。この数値は、スイッチとアップリンクに対する 5% のトラフィック負荷を示します。 スループット 100% 時のスイッチの消費電力（PoE 最大負荷） この数値は、通常の条件下で一般的なシステム（スイッチと対応する PoE 負荷）が消費する電力を示します。通常の条件とは、気温 25°C、気圧 860 〜 1060 mbar、および相対湿度 30 〜 75% を示します。一般的に、この電力消費は、スイッチがすべてのポートとアップリンクで 64 バイト サイズのパケットの 100% のトラフィック負荷を実行し、100% の PoE 負荷を消費しているときに発生します。 スループット 5% 時のスイッチの消費電力（PoE 50% 負荷） この数値は、通常の条件下で一般的なシステム（スイッチと対応する PoE 負荷）が消費する電力を示します。通常の条件とは、気温 25°C、気圧 860 〜 1060 mbar、および相対湿度 30 〜 75% を示します。この数値は、スイッチとアップリンクに対する 5% のトラフィック負荷と 50% の PoE 負荷を示します。 表 4 に、Cisco Catalyst 3750 シリーズがサポートする管理機能と規格を示します。 表 4 管理と規格
表 5 に、Cisco Catalyst 3750 シリーズの安全性と適合規格に関する情報を示します。 表 5 安全性および適合規格
アクセス スイッチング用シスコ サービスシスコとパートナーは、堅牢で信頼性の高いシスコ アクセス スイッチング ソリューションの構築を支援しています。サービスに対するシスコのライフサイクル アプローチでは、ソリューションのライフサイクルの各段階で必要なアクティビティを定義しています。評価を行い、お客様のビジネス目標に合わせてソリューションを調整し、新しいテクノロジーをサポートする準備状況を判断します。効率的な計画および設計によって、ソリューションの導入を円滑化します。受賞実績のあるテクニカルサポートは、運用効率を向上し、最適化によってパフォーマンス、耐障害性、安定性、および予測可能性を改善し、変更に対してお客様のネットワークとチームが準備できるように支援します。詳細については、http://www.cisco.com/jp/go/services/ を参照してください。 表 6 サービスおよびサポート
発注情報表 7 に、Cisco Catalyst 3750 シリーズの発注情報を示します。購入方法については、「購入案内」（http://www.cisco.com/web/JP/ordering/index.html）を参照してください。 表 7 発注情報
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cisco Catalyst 3750 シリーズ スイッチ
