Catalyst 3100 シリーズ
PDFGetAcro
ネットワークをスムーズに成長させる優れた柔軟性と機能

Catalyst 3100は、24ポートのワークグループスイッチであり、経済的なマルチレイヤ機能を含むハイエンド機能をもちます。Catalyst 3000ファミリの新しい製品として、Catalyst 3100はその優れた柔軟性と機能性をCatalyst 3000および3200と提供していきます。Catalyst 3000および3200と同様に、Catalyst 3100はバーチャルLAN（VLAN）のサポート、ATM（非同期転送モード）サービス、およびRMON（リモート監視機能）のサポートなどの（Cisco IOS）機能を提供します。
Catalyst 3100には固定ポートが24ポートとFlexSlotが1スロットあります。FlexSlotは、統合WANのアクセスモジュールまたはCatalyst 3000ファミリの拡張モジュールのどちらも使用することができます。

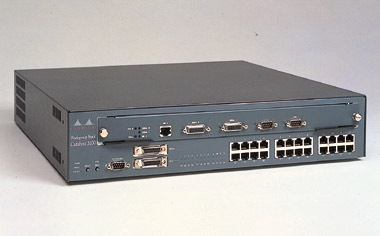

product
ワイヤリングクロゼットのソリューションとしては、Catalyst 3100の100BaseTX、100BaseFX、100VG AnyLAN TX、100VG AnyLAN FX、10BaseT、10BaseFL、ATM拡張モジュールを導入することにより、Catalyst 3100を多種多様のネットワークアプリケーションに対して構成することが可能です。スタック可能なCatalyst 3100をCatalyst 3000シリーズと共に利用することで、ネットワークをスムーズに成長させることができます。Catalyst 3100を最大8台までスタックするか、またはCatalyst 3000、3100、3200を組み合わせてスタックした1つのスタックは、1つの共通のCatalystマトリックスを通して接続することができ、最大3.84Gbpsの帯域がスイッチ間に提供されます。

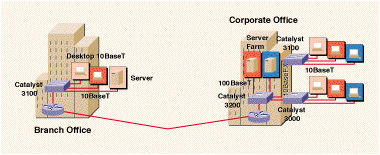

企業WANのブランチ・オフィスのアプリケーション
Catalyst3100スイッチでは、スイッチタイプのネットワークを利用することにより、リモートにいるユーザの統合を経済的に促進することができます。オプションのCatalyst3011 WANモジュールを使用することで、ルーティング機能、高速シリアル、またはISDN BRI接続をブランチ・オフィスやインターネットに提供します。




Catalyst3100の特長
■Catalyst3100スイッチ
10Mbps Ethernet×24ポート　標準装備
フレックススロット×1スロット
スタックスロット×1スロット

■柔軟性のあるネットワーク構築可能
各種インタフェースをサポート
Ethernet, FastEthernet, 100VG-AnyLAN, ATM, WANシリアル
3.84Gbps Catalystマトリックスを用いて、最大8台までCatalyst3000シリーズとスタック接続が可能。

■Cisco IOSとの連携機能
セキュリティ：ポート・セキュリティ、パケット・フィルタリング、VLAN
マルチキャストサービス：IGMP/CGMP
トラフィックの監視および制御：4グループRMON、SNMP、CWSI
冗長性および負荷分散：VLAN、スパニングツリー（SPT）、バーチャルトランクプロトコル（VTP）

製品番号 説　　明
WS-C3100B Catalyst3100スイッチ、24ポート、フレックススロット付8-MBの拡張ソフトウェア
製品のオプション情報
注：以下にリストした部品番号の最後に等号記号がついているものは、スペアユニットを示しています。
詳細については、弊社販売店にお問い合わせください。
WS-X3001 1ポート100BaseTXインタフェースモジュール、RJ-45コネクタ
WS-X3002 4ポート10BaseTモジュール
WS-X3003 3ポート10BaseFLモジュール
WS-X3004 Catalyst3000ファミリのスタックポートモジュール
WS-X3005 1ポート100BaseFXモジュール
WS-X3006A 1ポートATMモジュール、155Mbps
WS-X3007 2ポート100VGモジュール、マルチモード（MM）ファイバ、STコネクタ
WS-X3008 2ポート100VGモジュール、非シールドツイストペア線（UTP）、RJ-45コネクタ
WS-X3009 ISLモジュール付きの2ポートFast Ethernet、MMファイバ、SC
WS-X3010 ISLモジュール付きの2ポートFast Ethernet、UTP、RJ-45
WS-X3011 2ポートシリアル/ISDN BRI WANルータモジュール（近日提供予定）
WS-X3020 Catalystマトリックス
WS-X3021 Catalystマトリックス冗長コンポーネント
WS-C3100-EMS-LIC Catalys3100 RMONエージェントライセンス



Catalyst3100仕様
■物理特性
●大きさ（H×W×D）：8.9cm×43cm×42.6cm
●重量：8.6kg

■環境特性
●動作温度：10～40℃
●動作湿度：8～80％但し、結露しないこと。
●保存温度：-25～75℃
●所要電力：90～264VACオートセンシング
●周波数：47～63Hz
●AC定格電流：2A@120V；1@220V

■バッファーとアドレッシング
●バッファー：192KB/10Mbpsポート、256KB/100Mbpsポート
●メモリー：8MB/システム
●アドレス：1700/ポート、10,000/システム

■ネットワークマネージメントサポート
SNMP MIB II（RFC1213）
Bridging MIB（RFC1493）
802.1D スパニングツリーMIB
●Telnet
●CiscoView
●Ethernet MIB

■各種認定
●安全規格：CSA-C22.2 No.950-93、EN60950、UL1950
●電磁波認定：FCC ClassA（CFR47, Part15）、CE mark、EN55022 ClassB、 VCCI Class2
