Cisco SFS 3000 シリーズ マルチファブリック サーバ スイッチ

Cisco SFS 3001マルチファブリック サーバ スイッチ

注意: 本製品は既に生産/販売を終了しております。

データ シート


Cisco SFS 3001マルチファブリック サーバ スイッチ


Cisco® SFS 3001マルチファブリック サーバ スイッチ(旧Topspin 90サーバ スイッチ)は、Cisco SFS 3000シリーズ マルチファブリック サーバ スイッチのエントリ モデルで、LANおよびSANに対応した組み込みの拡張機能により、サーバ クラスタリング用のコスト効率の高い10 Gbpsの接続を提供します。

製品概要

Cisco SFS 3001(図1)を使用すると、IT管理者は、分散データベースおよび高性能コンピューティングに対応した、コスト効率の高い10 Gbpsのサーバ クラスタを構築できます。他のエントリレベルのInfiniBand専用スイッチとは異なり、Cisco SFS 3001は、追加の2つの2 Gbpsファイバ チャネル ポート、または6つのギガビット イーサネット ポートをサポートするモジュールを拡張スロットに挿入することで、基本の12ポート構成から簡単に拡張できます。

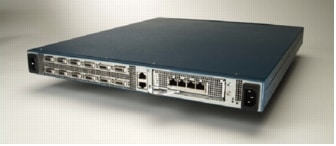

図1 Cisco SFS 3001マルチファブリック サーバ スイッチ

利点

Cisco SFS 3001の利点は、次のとおりです。

  • 10 Gbpsでのサーバ クラスタの接続による優れたコスト パフォーマンス
  • 単一の共有ファブリックと仮想I/Oによる管理の複雑性の軽減
  • 透過的なSANおよびLAN接続

機能

Cisco SFS 3001の機能の利点は、次のとおりです。

  • 高性能な10 Gbps相互接続
  • 12のノンブロッキングInfiniBandポート
  • ファイバ チャネルまたはイーサネット ゲートウェイ モジュールに対応した1つの拡張スロット
  • シスコ独自の透過的なトポロジー アーキテクチャ
  • サブネット管理が組み込まれたインテリジェントなスイッチ

クラスタ スケーラビリティ

Cisco SFS 3001の12のInfiniBandポート、および複数スイッチのカスケード機能により、IT管理者は、クラスタ展開をすぐに行うことができ、さらに長期にわたって柔軟にアップグレードできるため、初期投資を抑えることができます。拡張モジュールを使用すると、大がかりでコストのかかるアップグレードを実行しなくても、データベースおよびハイパフォーマンス コンピューティング クラスタを、より高レベルへ迅速に拡張できます。

透過的なSANおよびLAN接続

Cisco SFS 3001では、プロセス間通信、ストレージ、およびネットワーキングに対応した1つの10 Gbpsファブリックが作成されます。1つの10 Gbpsアダプタを使用するだけで、管理者はすべてのサーバに仮想IPおよびストレージ インターフェイスを作成し、ポート単位でピーク時にロード バランシングを実行した完全な10 Gbpsの帯域幅をミッションクリティカルなアプリケーションに提供できます。リソースを1つのスイッチド ファブリックで管理できるため、複数のイーサネット、ファイバ チャネル、およびInterprocess Communication(IPC;プロセス間通信)カードを取り付けて管理する必要がなくなります。

ハイ アベイラビリティ

Cisco SFS 3001は、冗長性を備えたホットプラグ対応の電源およびファンにより、ハイ アベイラビリティの要件を満たしています。オプションの拡張モジュールもホットプラグ可能です。複数のCisco SFS 3001を冗長なペアとして展開し、システム レベルでのシングルポイント オブ フェイラーを回避することもできます。

図2

完全なエンドツーエンドのソリューション

Cisco SFS 3001は、Cisco SFS 3000シリーズ マルチファブリック サーバ スイッチの1つで、Cisco SFS 7000シリーズInfiniBandサーバ スイッチとCisco Catalyst® 6500シリーズ スイッチを統合して、業界で最も完成度の高いサーバ スイッチング ソリューションを可能にします。これには、Cisco SFS 3012マルチファブリック サーバ スイッチ、統合イーサネットおよびファイバ チャネル ゲートウェイ モジュール、上位層プロトコル(IPoIB、MPI、SDP、SRP、uDAPL、VIPL)をすべて備えた10 Gbps InfiniBandホスト チャネル アダプタ、および組み込みのサブネット マネージャが含まれます。Cisco SFS 3001は、Cisco SFS 3012マルチファブリック サーバ スイッチと一般的なソフトウェアおよび拡張モジュールを共有しているため、既存の投資を保護しながら、成長も確実に維持できます。

簡単な管理

組み込みのサブネット マネージャを使用することで、Cisco SFS 3001を数分でネットワークに展開できます。シスコの透過的なトポロジー アーキテクチャにより、既存のSANおよびIP管理ツールを変更する必要もありません。シリアル コンソール、Telnet、またはSecure Shell(SSH)プロトコルを使用するフル機能のGUI(グラフィカル ユーザ インターフェイス)、CLI(コマンドライン インターフェイス)により、設定と保守が簡素化され、リモート モニタリング、アップグレード、およびトラブルシューティングを実行できます。Cisco SFS 3001は、Cisco SFS管理、または簡易ネットワーク管理プロトコル(SNMP)などの標準プロトコルを使用する既存の管理システムを使用して管理できます。

製品仕様

表1に、Cisco SFS 3001のシステム アーキテクチャを示します。表2と表3に機器仕様と環境仕様、表4に管理機能を示します。

表1 システム アーキテクチャ

ポート 12ポートの4X InfiniBand
モジュラ拡張スロット×1(2 Gbpsファイバ チャネルまたは1 Gbpsイーサネット)
RS-232シリアル ポート×1
イーサネット管理ポート×1
パフォーマンス InfiniBandポート:10 Gbps回線速度、全二重
イーサネット ポート:ポート当たり1 Gbps回線速度、全二重
ファイバ チャネル:ポート当たり2 Gbps回線速度、全二重、1/2 Gbps自動検知


表2 機器仕様

サイズ 標準の19インチ ラックマウント
1 RU(高さ、1.75インチ)
22インチ(奥行)
通気 前面から背面
重量 最大13.6 kg(30 lbs)


表3 環境仕様

温度 動作時:0~40°C
保管時:-25~70°C
高度 動作時:10,000フィート
保管時:35,000フィート
湿度 動作時:20~80%(結露しないこと)
保管時:5~90%(結露しないこと)
衝撃 動作時:5 G、11 ms正弦半波
保管時:10 G、11 ms正弦半波
振動 動作時:25 G、5~300 Hz、15分
保管時:0.5 G、5~300 Hz、15分
電力 90~132 VAC、180~264 VACオートレンジ、47~63 Hz
消費電力最大:200 W


表4 ハイ アベイラビリティ

ファン 冗長ファンを備えたホットプラグ可能なファン トレイ
シャーシ電源 デュアル、ホットプラグ可能なAC電源装置モジュール
デュアルAC入力


表5 イーサネット ゲートウェイ モジュール

ポート ギガビット イーサネット ポート×6
コネクタ RJ-45×6
IPプロトコル 透過的なトポロジー エミュレーション、IP over InfiniBand(IPoIB)、SDP


表6 ファイバ チャネル拡張モジュール

ポート 2 Gbpsファイバ チャネル ポート×2
コネクタ 外部Small Form-Factor Pluggable(SFP)LC×2
プロトコル SRP FCP間で同時に変換
ファイバ チャネル テープ サポート
ファイバ チャネル互換性 透過的なトポロジー エミュレーション
FC-ALサポート
サービス クラス クラス3ファイバ チャネル サービス


表7 管理性

オペレーティング システム TopspinOS
サブネット管理 迅速かつ簡単な導入のために組み込み
ネットワーク管理 インバンドおよびアウト オブ バンドでの容易な設定、モニタリング、および保守
  • JavaベースのElement Manager GUI
  • Telnet、SSH、またはRS-232によるCLI
ストレージ管理 使いやすいJavaベースのストレージ管理ユーティリティ
管理フレームワーク 管理フレームワーク統合のためにSNMPをサポート
安全管理:SSH v2、SSL、SNMP v3、RADIUS


製品シリーズ

Cisco SFS 3001マルチファブリック サーバ スイッチと同じサーバ スイッチ ファミリには、Cisco SFS 3000シリーズ マルチファブリック サーバ スイッチおよびCisco SFS 7000 InfiniBandサーバ スイッチがあります。

発注情報

シスコ製品の購入方法の詳細は、「発注方法」を参照してください。

表8 発注情報

製品名 製品番号
Cisco SFS 3001マルチファブリック サーバ スイッチ SFS-3001-4X012-S
