Cisco 7600 シリーズ RSP 720



製品の概要

Cisco® 7600 シリーズ RSP 720(Route Switch Processor 720)は、厳しい条件が要求される今日および将来の音声、ビデオ、データ、モビリティ(クワッド プレイ)サービスに必要な高スケーラビリティ、パフォーマンス、および高速コンバージェンスを提供するように設計されています。Cisco 7600 RSP 720 は、単一のプラットフォームを使用して幅広いアクセス メディア上でさまざまなアプリケーションを管理する能力により、サービス プロバイダーと企業に真のサービス コンバージェンスを提供します(図 1)。

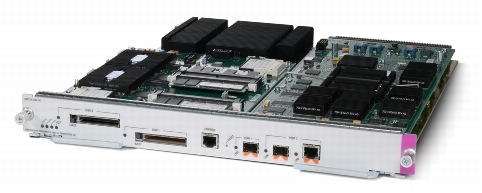

図 1 Cisco 7600 シリーズ ルート スイッチ プロセッサ 720

図 1 Cisco 7600 シリーズ ルート スイッチ プロセッサ 720

Cisco 7600 RSP 720 では、Cisco Catalyst® 6500 シリーズ Supervisor Engine 720 で使用されるのと同じ高パフォーマンスな 720 Gbps クロスバー スイッチ ファブリックを使用し、それを新たに改良された Application-Specific Integrated Circuit(ASIC; 特定用途向け集積回路)ベースのフォワーディング エンジンを組み込んでいます。この 1 つのモジュールで、スロットごとに 40 Gbps のスイッチング ファブリック キャパシティを提供し、4 ポート 10 ギガビット イーサネットおよび 48 ポート 10/100/1000 高密度ライン カードをサポートします。Cisco RSP 720 は、IPv4、IPv6 ユニキャストおよびマルチキャスト、および Multiprotocol Label Switching(MPLS; マルチプロトコル ラベル スイッチング)用のハードウェアによるフォワーディングにより、Access Control List(ACL; アクセス コントロール リスト)、Quality of Service(QoS; サービス品質)、MPLS VPN などの豊富なパケット処理機能を伴う高速中央フォワーディングを提供できます。Cisco 7600 RSP 720 と Distributed Forwarding Card(DFC; 分散フォワーディング カード)を組み合わせることにより、総システム パフォーマンスを 400 Mpps に拡大することができます。

Cisco 7600 RSP 720 は、サブスクライバ アグリゲーション、IP フォワーディング、レイヤ 2 およびレイヤ 3 MPLS VPN、QoS とセキュリティ機能を伴う Ethernet over MPLS(EoMPLS)など、アプリケーションのための豊富な IP 機能をハードウェアで提供します。

Cisco 7600 RSP 720 には 2 つの新しいドーター カードが統合されています。

  • ポリシー フィーチャ カード(PFC-3C または PFC-3CXL)-ACL、QoS、Generic Routing Encapsulation(GRE)、Network Address Translation(NAT; ネットワーク アドレス変換)などの高負荷な機能が有効になっている場合でも、レイヤ 2 およびレイヤ 3 フォワーディングをハードウェアで一定のパフォーマンスで実行します。ポリシー フィーチャ カードは次の機能を実行します。
    • レイヤ 2 およびレイヤ 3 フォワーディングの実行
    • ACL 機能の適用
    • QoS ポリシングおよびマーキングの実行
    • NetFlow 統計情報の収集
    • Control Plane Policing(CoPP)の提供
  • マルチレイヤ スイッチ フィーチャ カード(MSFC4)-レイヤ 2 およびレイヤ 3 プロトコルを実行し、すべてのコントロール プレーン機能を実行します。


機能と利点

表 1 に、Cisco 7600 RSP 720 の機能と利点を示します。

表 1 Cisco 7600 RSP 720 の機能と利点

機能 利点
統合された 720 Gbps スイッチ ファブリック
  • 最大 30,000,000 パケット/秒(Mpps)のレイヤ 2 フォワーディング レートを提供
  • スロットごとに 40 Gbps の帯域幅容量を提供
  • ポート密度を向上させるために追加のスロットを使用可能
ハードウェア ベースの Cisco Express Forwarding
  • 30 Mpps のレイヤ 3(IP および MPLS)フォワーディング レートを提供
CPU 速度の向上とメモリの増加(Supervisor Engine 720 との比較)
  • パフォーマンスの向上点は次のとおり:
    • プロトコル コンバージェンス時間の高速化
    • Internet Group Management Protocol(IGMP; インターネット グループ管理プロトコル)スヌーピング時間の向上
    • ルータの起動時間の向上
    • Dynamic Host Configuration Protocol(DHCP)サーバ、Label Distribution Protocol(LDP; ラベル配布プロトコル)、IP セッション、およびトラフィック エンジニアリングの確立レートの高速化
高密度レジデンシャル サブスクライバ アグリゲーション
  • お客様はクワッド プレイ ネットワークでの使用に備えて Layer 2 VPN(L2VPN; レイヤ 2 VPN)機能と L3VPN 機能の組み合わせをサポートすることが可能


Supervisor Engine 720 からのハードウェア拡張

表 2 に、Supervisor Engine 720 からのハードウェア拡張を示します。

表 2 ハードウェア拡張

機能 Cisco Catalyst 6500 シリーズ/7600 シリーズ Supervisor Engine 720-3B Cisco Catalyst 6500 シリーズ/7600 シリーズ Supervisor Engine 720-3BXL Cisco 7600 RSP 720-3C Cisco 7600 RSP 720-3CXL
CPU、速度 MIPS、600 MHz MIPS、600 MHz PowerPC、1.2 GHz PowerPC、1.2 GHz
メモリ(ルート プロセッサ/スイッチ プロセッサ) 512 MB/512 MB 1 GB/1 GB 1 GB/1 GB 2 GB/1 GB
コンパクト フラッシュ メモリ 512 MB、1 GB(FCS 後) 512 MB、1 GB(FCS 後) 512 MB、1 GB(FCS 後) 512 MB、1 GB(FCS 後)
NVRAM 2 MB 2 MB 4 MB 4 MB
FAT 32 ファイル システム 未サポート 未サポート サポート対象 サポート対象


スケーラビリティ

表 3 に、Cisco 7600 RSP 720 のスケーラビリティ情報を示します。

表 3 Cisco 7600 RSP 720 のスケーラビリティ情報

名前 RSP 720-3C RSP 720-3CXL
IPv4 ルーティング ハードウェア
最大 400 Mpps*
ハードウェア
最大 400 Mpps*
IPv6 ルーティング ハードウェア
最大 200 Mpps*
ハードウェア
最大 200 Mpps*
レイヤ 2 ブリッジング ハードウェア
最大 400 Mpps*
ハードウェア
最大 400 Mpps*
MPLS レイヤ 3 VPN および EoMPLS トンネリングの使用を可能にするハードウェアの MPLS。最大 1,024 の Virtual Route Forwarding(VRF)ルートと、システムごとに最大 1,000,000 の総ルート レイヤ 3 VPN および EoMPLS トンネリングの使用を可能にするハードウェアの MPLS。最大 1,024 の VRF ルートと、システムごとに最大 1,000,000 の総ルート
GRE ハードウェア ハードウェア
NAT ハードウェア アシスト ハードウェア アシスト
ルート 256,000(IPv4)、128,000(IPv6) 1,000,000(IPv4)、500,000(IPv6)
NetFlow エントリ 128,000 256,000


機能

表 4 Cisco 7600 RSP 720 の QoS 機能

機能 RSP 720-3C RSP 720-3CXL
アグリゲーション レート制限を行う場所 入力ポートまたは VLAN、および出力 VLAN またはレイヤ 3 ポート 入力ポートまたは VLAN、および出力 VLAN またはレイヤ 3 ポート
レート制限レベル タイプ:
Committed Information Rate(CIR; 認定情報レート)および Peak Information Rate(PIR; 最大情報レート)
CIR および PIR CIR および PIR
フロー ベース レート制限の手法、レート数 送信元アドレスごと、宛先アドレスごと、または full flow、64 レート 送信元アドレスごと、宛先アドレスごと、または full flow、64 レート
ポート単位かつ VLAN 単位の MAC ACL


表 5 Cisco 7600 RSP 720 のセキュリティ機能

機能 RSP 720-3C RSP 720-3CXL
Application Control Engine(ACE)カウンタ
ポート セキュリティ
IEEE 802.1x および 802.1x 拡張機能
VLAN およびルータ ACL とポート ACL
再帰 ACL 128,000 256,000
ハードウェアの unicast Reverse Path Forwarding(uRPF)チェック 6 パスまで 6 パスまで
CPU レート リミッタ(Denial-of-Service [DoS; サービス拒絶] 保護) 10 の特殊なケースのレート リミッタおよび CoPP 10 の特殊なケースのレート リミッタおよび CoPP
プライベート VLAN
IP の MAC ACL
TCP インターセプト ハードウェア アクセラレーション


表 6 MPLS 機能

機能 RSP 720-3C RSP 720-3CXL
インターフェイス サポート 必要に応じて LAN インターフェイス モジュールまたは WAN インターフェイス モジュール 必要に応じて LAN インターフェイス モジュールまたは WAN インターフェイス モジュール
ラベルの付加と削除(MPLS-Provider Edge)およびスワッピング(MPLS-Provider Core)
Label Distribution Protocol(LDP)
Tag Distribution Protocol(TDP)のサポート
MPLS VPN
VRF Lite
EXP(Experimental)ビットを使用した QoS メカニズム
MPLS with Resource Reservation Protocol Traffic Engineering(MPLS-RSVP-TE)
MPLS Differentiated Services(DiffServ)対応トラフィック処理(MPLS-DS-TE)
MPLS Traceroute 可。詳細についてはリリース ノートを参照 可。詳細についてはリリース ノートを参照
EoMPLS


表 7 製品仕様

説明 仕様
サポートされるシャーシとライン カード
  • Cisco 7604、7606、7606-S、7609、7609-S、および 7613
  • SPA Interface Processor(SIP; SPA インターフェイス プロセッサ)および Shared Port Adapter(SPA; 共有ポート アダプタ):
    • Cisco 7600 シリーズ SPA インターフェイス プロセッサ -600(Cisco 7600 SIP 600)
    • Cisco 7600 SIP 400
    • Cisco 7600 SIP 200
  • Cisco 7600 シリーズ/Catalyst 6500 シリーズ拡張 FlexWAN モジュール
  • イーサネット サービス モジュール(製品番号):
    • 7600-ES20-GE3C
    • 7600-ES20-GE3CXL
    • 7600-ES20-10G3C
    • 7600-ES20-10G3CXL
  • 分散フォワーディング カード(製品番号):
    • DFC3C
    • DFC3CXL
    • DFC3B
    • DFC3BXL
  • 高密度イーサネット カード(製品番号):
    • WS-X6700
    • WS-6500
    • WS-X6400
    • WS-X6100
スロット要件 次のようにシャーシのスイッチ ファブリック スロットに装着します。
  • 4 スロット シャーシ:スロット 1 および 2
  • 6 スロット シャーシ:スロット 5 および 6
  • 9 スロット シャーシ:スロット 5 および 6
  • 13 スロット シャーシ:スロット 7 および 8
ソフトウェアの互換性 Cisco 7600 シリーズ
  • RSP 720 は Cisco IOS® ソフトウェア リリース 12.2.33SRB トレインで導入されます
プロトコル
  • レイヤ 3 ルーティング プロトコル、Border Gateway Protocol version 4(BGPv4)、Open Shortest Path First(OSPF)、Intermediate System-to-Intermediate System(IS-IS)、Routing Information Protocol(RIP)、分散 Forwarding Information Base(FIB)スイッチング、Cisco Discovery Protocol、および Internet Control Message Protocol(ICMP)
  • マルチキャスト フォワーディング、Protocol independent Multicast(PIM)(Sparse モードと Dense モードの両方)、(S,G)、(*,G)、および双方向 PIM(ハードウェア)
  • MPLS を広範囲にサポート
  • Cisco Group Management Protocol および Internet Group Management Protocol(IGMP)スヌーピング
信頼性およびアベイラビリティ
  • Fast software upgrade(FSU)
  • Route Processor Redundancy+(RPR+)
  • Stateful Switchover + Nonstop Forwarding(SSO + NSF)
  • Online Insertion and Removal(OIR; 活性挿抜)ホットスワップ
MIB
  • MPLS LDP MIB、MPLS Label Switch Router(LSR; ラベル スイッチング ルータ)MIB、MPLS-TE MIB、および MPLS VPN MIB。詳細については、ソフトウェアのリリース ノートを参照
  • 詳細については、次のサイトを参照http://www.cisco.com/public/sw-center/netmgmt/cmtk/mibs.shtml
ネットワーク管理
  • CiscoWorks
物理仕様
  • (高さ × 幅 × 奥行):4.0 × 37.9 × 40.3 cm(1.6 × 15.3 × 16.3 インチ)
  • 重量:11.5 ポンド
消費電力
  • 310 W
環境条件
  • 動作温度:0 ~ 40°C(32 ~ 104°F)
  • 保管温度:-40 ~ 75°C(-40 ~ 167°F)
  • 相対湿度:10 ~ 90%、結露しないこと
適合規格
  • 準拠規格 CE マーキング
  • 安全性
    • UL 60950
    • EN 60950
    • CSA-C22.2 No. 60950
    • IEC 60950
    • AS/NZS 3260
    • IEC 60825-1、IEC 60825-2
    • EN 60825-1、EN 60825-2
    • 21CFR1040-10
    • TS001
  • EMC
    • FCC Part 15(CFR 47)Class A
    • ICES-003 Class A
    • EN 55022 Class A
    • CISPR 22 Class A
    • AS/NZS 3548 Class A
    • VCCI Class A
    • EN55024
    • ETS300 386
    • EN50082-1
    • EN61000-6-1
  • エミッション
    • 47 CFR Part 15: 2005
    • CISPR22: 2005
    • EN300386: V1.3.3 : 2005
    • EN55022: 1994(amd 1 および 2 を含む)
    • EN55022: 1998
    • EN61000-3-2: 2000
    • EN61000-3-3: 1995(amd 1: 2001 を含む)
    • ICES-003 Issue 4 : 2004
    • KN 22: 2005
    • VCCI: V-3/2006.04
  • 耐性
    • CISPR24: 1997(amd 1 および 2 を含む)
    • EN300386: V1.3.3 : 2005
    • EN50082-1: 1992
    • EN50082-1: 1997
    • EN55024: 1998(amd 1 および 2 を含む)
    • EN61000-6-1: 2001
** 利用可能かどうかはソフトウェア リリースを確認してください。

発注情報

シスコ製品の購入方法の詳細は、「発注方法」および表 8 を参照してください。

表 8 Cisco 7600 RSP 720 の発注情報

製品番号 説明
RSP720-3C-GE(=) PFC-3C が付属する RSP 720 は、次のものを含みます。
  • 2 つのギガビット イーサネット ポート(ポート 1 は 1 Gbps Small Form-Factor Pluggable(SFP)モジュールをサポート、ポート 2 は RJ-45 コネクタを通じて SFP または 10/100/1000BASE-TX 用に設定可能)
  • 統合された 720 Gbps スイッチ ファブリック
  • PFC-3C および MSFC4
  • ルート プロセッサ:1 ~ 4 GB DRAM(既定では 1 GB)
  • サービス プロセッサ:1 ~ 2 GB DRAM(既定では 1 GB)
  • 2 つの外部コンパクト フラッシュ タイプ II スロット
  • 2 MB Nonvolatile RAM(NVRAM; 不揮発性 RAM)
  • 512 MB 内部ブート メモリ(コンパクト フラッシュ)
RSP720-3CXL-GE(=) PFC-3CXL が付属する RSP 720 は、次のものを含みます。
  • 2 つのギガビット イーサネット ポート(ポート 1 は 1 Gbps SFP モジュールをサポート、ポート 2 は RJ-45 コネクタを通じて SFP または 10/100/1000BASE-TX 用に設定可能)
  • 統合された 720 Gbps スイッチ ファブリック
  • PFC-3CXL(高キャパシティ)および MSFC4
  • ルート プロセッサ:1 ~ 4 GB DRAM(既定では 2 GB)
  • サービス プロセッサ:1 ~ 2 GB DRAM(既定では 1 GB)
  • 2 つの外部コンパクト フラッシュ タイプ II スロット
  • 4 MB NVRAM
  • 512 MB 内部ブート メモリ(コンパクト フラッシュ)
MEM-RSP720-2G
MEM-RSP720-2G=
RSP 720 2 GB メモリ アップグレード
MEM-RSP720-4G
MEM-RSP720-4G=
RSP 720 4 GB メモリ アップグレード
MEM-RS720-CF1G 1 GB コンパクト フラッシュ メモリ
MEM-RS720-CF512M 512 MB コンパクト フラッシュ メモリ
