製品概要 |
- [目次]
- ◆[ソリューションの概要]
- ◆[ソリューション設計のシナリオ]
- ◆[スケーラブルな帯域幅とインテリジェントネットワーク サービス]
- ◆[まとめ]
- ◆[WANポートアダプタサポート]
- ◆[発注情報]
インターネットの浸透力と使いやすさ、そしてその急速な成長により、世界中の企業が、ビジネスのまったく新しい手法として、また伝統的な業界における競争力の強化を目指して、次々にインターネットの導入を進めてきました。近年多くの企業が、音声およびデータの統合型ネットワーク、E-コマース、E-ラーニング、アプリケーション ホスティングといったソリューションを実現するため、インターネット テクノロジを使ったアプリケーションを、企業のキャンパスネットワークに展開したり、外部のASP（アプリケーションサービスプロバイダー）へのアウトソースを利用するといった方法で導入し始めました。インターネットベースのアプリケーションは、システムの管理運用費の削減、収益機会の増加、場所や時間に限定されない、情報への便利なアクセスなどを実現します。
しかし、これらのアプリケーションを展開するには、数百人、数千人といったエンドユーザが同時にアプリケーションを実行しても問題が発生しないように、エンドツーエンドでの広帯域幅が必要になります。また、ビジネスのニーズや重要性に応じてアプリケーションをスケーラブルに実行するためには、QoS（Quality of Service）やセキュリティといった、個々のトラフィックフローを制御するためのインテリジェント ネットワーク サービスが不可欠です。
企業は、新しいインターネットベースのビジネスアプリケーションを導入するからといって、既存のアプリケーションやネットワークを簡単に交換することはできません。ネットワークの移行や、新しいアプリケーションに備えたスタッフを育成している間、既存のアプリケーションとインフラストラクチャを新しいソリューションと共存させる必要があります。
シスコシステムズは、インテリジェントなネットワーク サービスと柔軟な移行オプションを備えた、スケーラブルな帯域幅実現のための画期的なソリューションを提供します。Cisco 7600ルータファミリおよびCatalyst 6000スイッチファミリは、独自の方法で、複数のアプリケーションやネットワークを単一プラットフォームで統合し、相互接続されたLAN、WAN、MAN（メトロポリタンエリアネットワーク）上でのシームレスな拡張を含む音声およびビデオの統合を実現します（図1 参照）。

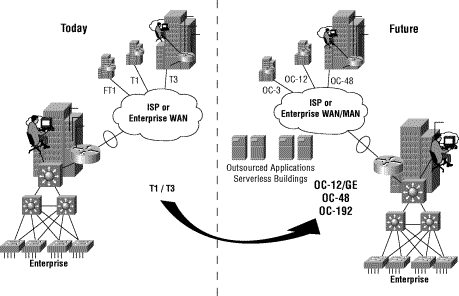

図1：Cisco 7600シリーズインターネットルータおよびCatalyst 6000スイッチファミリによるスケーラブルなネットワーク サービス
Cisco 7600およびCatalyst 6000ファミリは、WAN/MANではサブT1からOC-48、LANではイーサネットから10ギガビットイーサネットまでサポートします。この２つの製品ファミリは、実績あるCisco IOS®ソフトウェアが提供する多様なネットワーク サービスとASIC（特定用途集積回路）を組み合わせて、高性能なトラフィック管理サービスを実現します。Cisco 7600とCatalyst 6000ファミリは、幅広いWAN/MANプロトコルおよびメディアをサポートし、既存の音声インフラストラクチャに対してアナログおよびデジタルの直接接続が可能なため、既存のネットワークから高速コンバージェンスLAN/WAN/MANネットワークや画期的なVoIPアークテクチャへの移行が簡単になります。
| ソリューションの概要 |
図2：Cisco 7600およびCatalyst 6500のFlexWANモジュール
FlexWANモジュールは、幅広いWAN/MANプロトコルとメディアをサポートするため、既存のネットワーク アーキテクチャで利用することができます。また、一貫したレベルのインテリジェント ネットワーク サービスを維持したままで、Cisco 7500から、より高速なネットワークへ移行することもできます。フレームリレー、ATM、PoS（Packet over SONET）、PPP（Point-to-Point Protocol）、HDLC（ハイレベルデータリンク制御手順）はすべてサポートされます。T1/E1、T3/E3、HSSI（高速サービスインターフェイス）、OC-3といったメディアオプションと組み合わせることによって、Cisco 7600およびCatalyst 6000は、現在および将来のあらゆるLAN/WAN/MAN要件をサポートすることができます。
| ソリューション設計のシナリオ |
帯域幅やインテリジェントサービスの必要条件は、今後も大きくなり続けると予想されます。その理由は、新しいアプリケーションが大きな帯域幅やエンドツーエンドのサービス制御を必要としていることに加えて、帯域幅のコストが急速に低くなっているという価格の傾向も関係しています。現在、これら新しいアプリケーションを利用するためにネットワーク機器を導入しようとしている企業は、将来的な帯域幅の増加や新しいネットワーク サービスが必要となるたびにインフラストラクチャ全体を作り変えなくてもいいように、将来の変化に合わせて簡単に拡張できる環境を整えなければなりません（図3 参照）。
| スケーラブルな帯域幅とインテリジェントネットワーク サービス |
Cisco 7600およびCatalyst 6000は、新しいアプリケーション要件が発生したときに、ハードウェアを買い換えるようなアップグレードをしなくて済むよう、同じ場所でシームレスな拡張を可能にします。これらの製品ファミリは、LAN、WAN、およびMANの統合型ネットワークをシングルプラットフォームでサポートするため、企業全体のアプリケーション要件に合わせて、エンドツーエンドで帯域幅およびサービスを拡大することができます。
ほとんどの場合、新しいアプリケーションやサービスを導入する際は、以前インストールしたアプリケーションのことも考慮する必要があります。すべてゼロから新しく作り直したり、既存のインフラストラクチャを一夜のうちに交換して新しいアプリケーションを導入できるような企業はほとんどありません。既存の環境に、WANの低速なフレームリレー回路が含まれている場合でも、高価なPBXスイッチによる旧来の音声ネットワークが含まれている場合でも、新しい高速ネットワークや費用効果の高いVoIPアプリケーションを、既存のネットワークと共存させなければなりません。
Cisco 7600およびCatalyst 6000ファミリは、高速インターネット アクセス サービスだけでなく、次世代アプリケーションのための拡張性とインテリジェンスも提供します。このため、企業はそれぞれのペースで無理なくインフラストラクチャをアップグレードでき、Cisco 7600およびCatalyst 6000独自の「any-to-any」通信機能により、移行時におけるシームレスな相互運用性も確保できます。
さらに、Cisco 7600およびCatalyst 6000ファミリの幅広い媒体およびテクノロジ サポートは、分散QoSなどの実績あるCisco IOSソフトウェアによるソフトウェア サービス、回線速度のセキュリティACL（アクセス制御リスト）、およびレート制限やトラフィックシェーピングなどのトラフィック制御機構によって補完されます。
LAN、WAN、MANネットワークを単一のプラットフォームに統合することにより、Cisco 7600およびCatalyst 6000を使って音声およびデータトラフィックのアプリケーションを統合するための強固な基盤を築くことができます。これで、ネットワーク管理者は、既存の音声インフラストラクチャを維持したまま、画期的な新しいVoIPテクノロジおよびアプリケーションを導入することができます。
| まとめ |
Cisco 7600およびCatalyst 6000ファミリは、シームレスな帯域幅拡張性および密接に組み合わされたネットワーク サービスを提供しながら、既存のLAN/WAN/MANネットワークおよび旧来の音声ネットワークと、将来における高速な統合型ネットワークとの間を橋渡しする役割も担います。
| WANポートアダプタサポート |
スケーラブルなLAN/WAN/MAN帯域幅とインテリジェントなネットワーク サービス FlexWANモジュールは、WANおよびMANの接続性オプションを、インテリジェントなネットワーク サービスを備えたCisco 7600およびCatalyst 6000ファミリに拡張します。ラインカードは、最大で2つのCisco 7200/7500シリーズWANポートアダプタをサポートします。サポート可能なポートアダプタグループについては、表１を参照してください。
表１: FlexWANモジュールのWANポートアダプタサポート
| サポート対象のCisco 7200/7500シリーズWANポートアダプタ | ||||
| T1/E1 | T3/E3 & STM-1 | HSSI | ATM | Packet over SONET |
| PA-4T+ | PA-T3 | PA-H | PA-A3-T3 | PA-POS-OC3MM |
| PA-8T-V35 | PA-T3+ | PA-2H | PA-A3-E3 | PA-POS-OC3SMI |
| PA-8T-232 | PA-E3 | PA-A3-OC3MM | PA-POS-OC3SML | |
| PA-8T-X21 | PA-2T3 | PA-A3-OC3SMI | ||
| PA-MC-4T1 | PA-2T3+ | PA-A3-OC3SML | ||
| PA-MC-8T1 | PA-2E3 | |||
| PA-MC-8E1/120 | PA-MC-T3 | |||
| PA-MC-E3 | ||||
| PA-MC-STM-1 | ||||
| サポート対象外のCisco 7200/7500シリーズWANポートアダプタ | ||||
| ・イーサネット/ファーストイーサネット | ||||
| ・トークンリング | ||||
| ・FDDI | ||||
| ・チャネルポートアダプタ | ||||
| サポート対象外のCisco 7200/7500シリーズWANポートアダプタ | |
| ・暗号化サービスモジュール | |
| ・圧縮サービスモジュール | |
| ・ダブルワイドポートアダプタ | |
| 発注情報 |
表２: Cisco 7600およびCatalyst 6000 FlexWANモジュールの製品番号
| 部品番号 | 説明 |
| WS-X6182-2PA | FlexWANモジュール （最大２個のCisco 7200/7500 WANポートアダプタをサポート） |
| WS-X6182-2PA= | FlexWANモジュール、スペア （最大２個のCisco 7200/7500 WANポートアダプタをサポート） |
| MEM-FLEXWAN-128M | FlexWANメモリ、128 MB DRAMオプション |
| MEM-FLEXWAN-128M= | FlexWANメモリ、128 MB DRAMアップグレードキット |
|
更新日：2001年11月16日 |
