Cisco 7304共有ポート アダプタ モジュラ サービス カード


Cisco® I-Flexは、Shared Port Adapter(SPA;共有ポート アダプタ)とSPA Interface Processor(SIP;SPAインターフェイス プロセッサ)を組み合わせた革新的なプログラマブル インターフェイス プロセッサです。ラインレートというパフォーマンスだけでなく、次世代ネットワーク要件に不可欠な音声、データ、およびビデオのサービスに必要な高度で高品質な機能を提供します。このモジュラ ポート アダプタは、シスコのルーティング プラットフォーム間で交換可能となっているため、企業およびサービス プロバイダーのお客様は、スロットを効率よく運用できます。また、接続オプションを最大限に活用できる設計になっており、ラインレートのパフォーマンスを提供するプログラム可能なインターフェイス プロセッサによる高度なサービス インテリジェンスを備えています。I-Flexは、サービス提供の迅速化により収益を向上させ、総所有コスト全体を効率的に削減しながら、プレミアム サービスを提供するための豊富なQoS(サービス品質)機能のセットを提供します。このデータ シートでは、Cisco 7304共有ポート アダプタ モジュラ サービス カード(7304 SPA Modular Services Card[MSC;モジュラ サービス カード])の仕様について説明します。

製品概要

Cisco® 7304ルータは、プロバイダー エッジ、ハイエンドCustomer Premises Equipment(CPE;顧客宅内機器)、企業のインターネット ゲートウェイ ルータなどのアプリケーションで、柔軟で高性能なIPおよびMultiprotocol Label Switching(MPLS;マルチプロトコル ラベル スイッチング)サービスを提供するために最適化されています。また、さまざまなIPサービスと包括的なインターフェイス オプションを備えたコンパクトなフォーム ファクタで、優れたコスト パフォーマンスが実現されます。今日のアプリケーションでは、よりスケーラブルなソリューションを展開するために、Cisco 7304による高密度インターフェイスの提供を必要としています。特に、冗長ルーティング エンジン構成によって回復力のあるネットワーク サービスを提供する際には重要となります。高い密度とモジュール性を求めるお客様の要件を満たし、次世代インターフェイスへの投資を保護するために、シスコシステムズでは、Cisco 7304 SPA MSCにより、Cisco 7304ルータでSPAをサポートしています(図1を参照)。

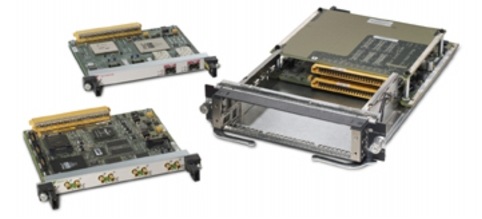

図1 SPAを搭載したCisco 7304 SPA MSC

Cisco 7304 SPA MSCは、Cisco 7304の1つのライン カード スロットで、2基のシングルハイトSPAを使用できるように設計されています。これにより、現在のCisco 7304シャーシのポート密度が大幅に高められ、さまざまなインターフェイス構成オプションが利用可能になります。そのためCisco 7304ルータは、設置面積が小さいネットワーク エッジで高密度の集約を必要とするサービス プロバイダーや企業のお客様に最も適したプラットフォームになっています。

Cisco 7304 SPA MSCには、次の特長があります。

  • Cisco 7304ルータ用SPAの利用により、インターフェイスの密度とモジュール性が向上
  • モジュラFE(ファスト イーサネット)およびGE(ギガビット イーサネット)などの新しいインターフェイスが追加可能
  • 次世代のインターフェイスの導入に対する投資を保護

表1に、Cisco 7304 SPA MSCの機能と利点を示します。

表1 Cisco 7304 SPA MSCの機能と利点

機能 利点
SPAのサポート Cisco 7304でさまざまなシングルハイトSPAインターフェイス オプションを利用可能にし、スロット/シャーシのポート密度を高め、モジュラFE/GEなどの新しい接続が使用可能
投資保護 Cisco 7304では、同じキャリア カードでさまざまな種類のSPAに対応。SPAインターフェイスを複数のプラットフォームで共有することも可能
Online Insertion and Removal(OIR;ホットスワップ) Cisco 7304 SPA MSCとSPAを組み合わせて、Cisco 7304にリブートせずに取り付け可能
モジュール性 任意のMSCで、さまざまなシングルハイトSPAのうちの2基をサポート。Cisco 7304ネイティブ ライン カードまたはCisco 7200ポート アダプタとの組み合わせが可能


SPAのサポート

Cisco 7304では現在、3つのグループのインターフェイスがサポートされています。

  • 1つのライン カード スロットを使用し、Cisco 7304ルータでのみ動作するように設計されているCisco 7304ネイティブ ライン カード
  • ポート アダプタ キャリア カードを使用し、Cisco 7304ルータの1つのライン カード スロットで動作するCisco 7200およびCisco 7500ポート アダプタ
  • シスコの複数の通信事業者用ルーティング プラットフォームで動作し、ルータのWANインターフェイスのモジュール性とポート密度を大幅に高める次世代インターフェイスを備えた共有アダプタ

製品仕様

表2 Cisco 7304 SPA MSCの製品仕様

機能 説明
シャーシ Cisco 7304ルータ。1台のCisco 7304ルータに最大4枚のCisco 7304 SPA MSCを取り付け可能。MSCごとに1つのライン カード スロットを使用
SPAのサポート 1枚のCisco 7304 SPA MSCに最大2基のシングルハイトSPAを取り付け可能
POS
  • シスコ2ポートOC-3c/STM-1c POS SPA
  • シスコ4ポートOC-3c/STM-1c POS SPA
  • シスコ1ポートOC-12c/STM-4c POS SPA
銅ケーブル
  • シスコ2ポート クリア チャネルT3/E3 SPA
  • シスコ4ポート クリア チャネルT3/E3 SPA
イーサネット
  • Cisco 7304 2ポート1000BASE-X/1000BASE-T GE SPA
  • Cisco 7304 4ポート10BASE-T/100BASE-TX FE SPA
プロセッサ エンジンのサポート
  • Cisco 7300 NSE-100 Network Service Engine(NSE;ネットワーク サービス エンジン)
  • Cisco 7304 NPE-G100 Network Processing Engine(NPE;ネットワーク処理エンジン)
OIR Cisco 7304 SPA MSCおよびSPAの両方で、OIRをサポート
ソフトウェアのサポート Cisco IOS®ソフトウェア リリース12.2(20)S2以降
LED

LEDラベル - 色 - 状態:意味

OIR-Bay 0 SPA - グリーン - オフライン:ベイ0のSPAはオフラインで、取り外し可能

OIR-Bay 0 SPA - 消灯 - オンライン:ベイ0のSPAはオンラインで、取り外し不可能

OIR-Bay 1 SPA - グリーン - オフライン:ベイ1のSPAはオフラインで、取り外し可能

OIR-Bay 1 SPA - 消灯 - オンライン:ベイ1のSPAはオンラインで、取り外し不可能

OIR - グリーン - オフライン:Cisco MSC-100 MSCはオフラインで、取り外し可能

OIR - 消灯 - オンライン:Cisco MSC-100 MSCはオンラインで、取り外し不可能

STATUS - 消灯 - オフ:Cisco MSC-100 MSCはオフライン

STATUS - イエロー - オン:起動中または終了中

STATUS - グリーン - オン:Cisco MSC-100 MSCはオンライン

物理仕様 1つのライン カード スロットを使用し、Cisco 7304ルータでのみ動作
  • 重量:1.36 kg(3ポンド)
  • 高さ:5 cm(2インチ)
  • 幅:21.2 cm(8.35インチ)
  • 奥行:32.38 cm(12.75インチ)
環境
  • 保管温度:-20~70°C(-4~158°F)
  • 動作温度:0~70°C(32~158°F)
  • 相対湿度:5~90%(結露しないこと)
適合規格
  • CEマーキング
  • 安全性
    • UL60950
    • CAN/CSA-C22.2 No. 60950
    • EN 60950
    • IEC 60950
    • TS 001
    • AS/NZS 3260
  • EMC
    • FCC Part 15(CFR 47)Class A
    • ICES-003 Class A
    • EN55022 Class A
    • CISPR22 Class A
    • AS/NZS 3548 Class A
    • VCCI Class A
    • CNS13438
    • EN55024
    • EN300386
    • EN50082-1
    • EN61000-3-2
    • EN61000-3-3


発注情報

シスコ製品の購入方法の詳細は、発注方法または表3を参照してください。

表3 発注情報

製品説明 製品番号
Cisco 7304 SPAモジュラ サービス キャリア カード 7300-MSC-100
Cisco 7304 SPAモジュラ サービス キャリア カード(スペア) 7300-MSC-100=
