Cisco 12000 シリーズ

Cisco XR 12000および12000シリーズPerformance Route Processor-2

データ シート





Cisco XR 12000 および 12000 シリーズ Performance Route Processor-2



Cisco®XR 12000 および 12000 シリーズ Performance Route Processor-2(PRP-2)は、すべての Cisco XR 12000 および 12000 シリーズ ルータに対応する次世代ルート プロセッサです。Cisco PRP-2 は、最大 4 GB のメモリ、ギガビット イーサネット管理ポート、ハード ドライブ オプションを備えており、システム タスクのパフォーマンスを従来と比べ 2 倍まで向上させます。Cisco PRP-2 は、サービスとネットワークのコンバージェンスに必要なスケーラビリティを提供します。また、Building Integrated Timing Supply(BITS)インターフェイスも備えており、Cisco XR 12000 および Cisco 12000 シリーズ BITS アーキテクチャのコンポーネントとして、将来的なプラットフォーム上でのネットワーク サービスの同期化を可能にします。

製品概要


Cisco PRP-2(図1)は、キャリア クラスの IP および Multiprotocol Label Switching(MPLS; マルチプロトコル ラベル スイッチング)パケット インフラストラクチャに固有のルート プロセッシング要件を満たす、Cisco XR 12000 および 12000 シリーズ ルータ向けの次世代ルート プロセッサです。Cisco PRP-2 には、次のような機能があります。

  • ルーティング プロトコル スタックの実行
  • 他のルータとのすべてのプロトコル通信の実行
  • すべてのライン カードに対する転送情報の作成と配信
  • 電源投入時の、すべての搭載済みライン カードに対するオペレーティング システム ソフトウェア システム イメージのアップロード
  • ルータ設定およびメンテナンス用の、帯域外システム コンソール、AUX ポート、およびイーサネット ポートの提供
  • ライン カード、電源装置、ファンなどのシステム コンポーネントの電源および温度のモニタリングと管理

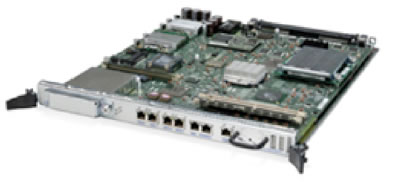

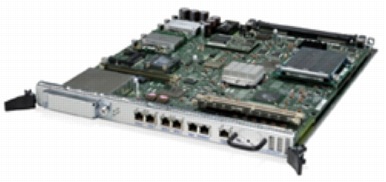

図 1 Cisco XR 12000 および 12000 シリーズ PRP-2

図 1 Cisco XR 12000 および 12000 シリーズ PRP-2


Cisco PRP-2 は、優れたパフォーマンスと性能によって、上記のすべての機能を提供します。また、次の拡張機能も備えています(稼働するソフトウェアのバージョンによって異なります)。

  • ギガビット イーサネット管理ポート
  • ハード ドライブのサポート(オプション)
  • BITS 入力ポート
  • 4 GB コンパクト イメージ フラッシュ メモリのサポート(オプション)
  • 最大 4 GB のメモリ スケーラビリティ

Cisco XR 12000 および 12000 シリーズ ルータは、スロットあたり 2.5 Gbps から n×10 Gbps にまでキャパシティを拡張可能なインテリジェント ルーティング ソリューション ポートフォリオです。キャリア クラスの IP/MPLS ネットワークを実現するだけでなく、IP 次世代ネットワークへの移行を加速します。投資保護の確保をベースとして設計されたこのポートフォリオは、ワイヤスピードのパフォーマンス、スケーラビリティ、ハードウェアおよびソフトウェアの適切なアップグレード パスを兼ね備え、最大 1.28 Tbps のスイッチング容量を実現します。

これらの製品にインストールされた Cisco IOS® XR ソフトウェアおよび Cisco IOS ソフトウェアの機能サポートに関する詳細の一覧については、該当するバージョンのリリース ノートを参照してください。

製品仕様


表1 技術仕様

説明 仕様
シャーシの互換性
  • Cisco 12816、12810、12416、12410、12406、12404、12016、12012、12010、12008、12006、および 12004 ルータ
  • Cisco XR 12416、XR 12410、XR 12406、XR 12404、XR 12016、XR 12010、XR 12006、および XR 12004 ルータ
PRP-2 メモリ オプション
  • 1 GB SDRAM ×1 または 2
  • 2 GB SDRAM モジュール ×1 または 2
  • 64 MB Advanced Technology Attachment(ATA)PC カード
  • 128 MB ATA PC カード
  • 256 MB ATA PC カード
  • 512 MB ATA PC カード
  • 1 GB ATA PC カード
  • 2 GB ATA PC カード
  • 4 GB ATA PC カード
  • 1 GB コンパクト フラッシュ(イメージ格納用)
  • 2 GB コンパクト フラッシュ(イメージ格納用)
  • 4 GB コンパクト フラッシュ(イメージ格納用)
  • 40 GB ハード ドライブ
接続性
  • コンソール ポート(RJ-45 コネクタ)
  • AUX ポート(RJ-45 コネクタ)
  • 10/100 イーサネット ポート(RJ-45 コネクタ) ×2
  • 10/100/1000 イーサネット ポート(銅線)×1(Cisco IOS ソフトウェア リリース 12.0(30)S)
  • RJ-48 コネクタ(BITS 入力クロック用)×2(BITS オプションの拡張に対応)


表2 電力要件

説明 仕様
電力 60 W
インジケータ 英数字および LED によるステータス表示


表3 物理的仕様および環境条件

説明 仕様
温度
  • 動作時:0 〜 40°C(32 〜 104°F)
  • 保管時:-20 〜 65°C(-4 〜 149°F)
湿度
  • 動作時(結露しないこと): 10 〜 90%
  • 保管時(結露しないこと): 5 〜 95%
寸法(高さ×幅×奥行) 36.8 x 3.2 x 45.7 cm(14.5 x 1.25 x 18.5 インチ)(シングルのシン スロットを占有)
重量 2.7 kg(6.0 ポンド)


表4 適合規格

説明 仕様
安全基準
  • UL 60950
  • CSA 22.2-No. 60950
  • EN60950
  • IEC 60950 CB スキーム
  • ACA TS001
  • AS/NZS 3260
EMI(電磁波干渉)
  • FCC Class A
  • ICES 003 Class A
  • AS/NZS 3548 Class B
  • CISPR 22 Class B
  • EN55022/EN50082-1 Class B
  • ETSI EN 300 386(EN55022 Class B)
  • VCCI Class B
耐性
  • EN 61000-4-2、ESD Level 4 (15 kV 気中、8 kV 接触)
  • EN 61000-4-3、放射耐性 Level 3(10 V/m)
  • EN 61000-4-4 EFT Level 4
  • EN 61000-4-5 サージ
  • EN 61000-4-6 伝導耐性 Level 3(10 V)
  • EN 61000-4-11 電圧ディップおよび瞬断
  • EN 55024
ETSI(欧州通信規格協会) EN 300 386/EN 300 386-2 Class B
Network Equipment Building Standards (NEBS) 本製品は次の要件を満たすように設計されています(認定申請中)。
  • SR-3580---NEBS: 基準レベル(レベル 3 に準拠)
  • GR-63-Core---NEBS: 物理保護
  • GR-1089-Core---NEBS: EMC および安全性


発注情報


表5 発注情報

製品の説明 部品番号
Cisco XR 12000 および 12000 シリーズ Performance Router Processor-2
  • PRP-2
  • XR-PRP-2
Cisco XR 12000 および 12000 シリーズ Performance Router Processor-2(冗長オプション)
  • PRP-2/R
  • XR-PRP-2/R
Cisco XR 12000 および 12000 シリーズ Performance Router Processor-2(スペア) PRP-2=
Cisco 12000 シリーズ 1 GB SDRAM ×1
  • MEM-PRP-1G
  • MEM-PRP-1G=
Cisco 12000 シリーズ 1 GB SDRAM ×2(ファクトリ アップグレード版のみ発注可能) 2MEM-PRP2-1G
Cisco 12000 シリーズ 2 GB SDRAM
  • MEM-PRP2-2G
  • XR-MEM-PRP2-2G
  • MEM-PRP2-2G=
Cisco 12000 シリーズ 4 GB SDRAM
  • MEM-PRP2-4G
  • XR-MEM-PRP2-4G
Cisco 12000 シリーズ 64 MB ATA PC カード(フラッシュ ディスク)
  • MEM-12KRP-FD64M
  • MEM-12KRP-FD64M=
Cisco 12000 シリーズ 128 MB ATA PC カード(フラッシュ ディスク)(およびスペア)
  • MEM-12KRP-FD128M
  • MEM-12KRP-FD128M=
Cisco 12000 シリーズ 256 MB ATA PC カード(フラッシュ ディスク)(およびスペア)
  • MEM-12KRP-FD256M
  • MEM-12KRP-FD256M=
Cisco 12000 シリーズ 512 MB ATA PC カード(フラッシュ ディスク)(およびスペア)
  • MEM-12KRP-FD512M
  • MEM-12KRP-FD512M=
Cisco 12000 シリーズ 1 GB ATA PC カード(フラッシュ ディスク)(およびスペア)
  • MEM-12KRP-FD1G
  • MEM-12KRP-FD1G=
Cisco 12000 シリーズ 2 GB ATA PC カード(フラッシュ ディスク)(およびスペア)
  • MEM-FD2G
  • XR-MEM-FD2G
  • MEM-FD2G=
Cisco 12000 シリーズ 4 GB ATA PC カード(フラッシュ ディスク)(およびスペア)
  • MEM-FD4G
  • MEM-FD4G=
Cisco 12000 シリーズ PRP-2 用 40 GB ハード ドライブ(およびスペア)
  • HD-PRP2-40G
  • HD-PRP2-40G=
Cisco 12000 シリーズ PRP-2 用 2 GB コンパクト フラッシュ モジュール(およびスペア)
  • FLASH-2G
  • XR-FLASH-2G
  • FLASH-2G=
Cisco 12000 シリーズ PRP-2 用 4 GB コンパクト フラッシュ モジュール(およびスペア)
  • FLASH-4G
  • FLASH-4G=
Cisco 12000 シリーズ PRP-2 用 1 GB コンパクト フラッシュ モジュール(およびスペア)
  • FLASH-PRP2-1G
  • FLASH-PRP2-1G=


サービスおよびサポート


シスコシステムズでは、サービス プロバイダーの皆様向けにさまざまなサポートをご提供しており、お客様の高い満足度を得ています。シスコは、マーケットへの迅速な対応、ネットワーク アベイラビリティの最大化、顧客満足度および顧客維持率の向上といったサービス プロバイダーの皆様の多様なニーズに応え、お客様に成功をもたらすよう努力しております。

関連情報


シスコのサービスおよびサポート プログラムとその利点に関する詳細については、次の URL を参照してください。

http://www.cisco.com/web/JP/support/index.html

Cisco XR 12000 および 12000 シリーズ Performance Route Processor-2 の詳細については、次のURLを参照してください。

http://www.cisco.com/web/JP/product/hs/routers/c12000/index.html
